STM32F103C8T6核心板AD的制作过程(附加PCB和原理图文件的开源)

今天给大家带来STM32F103C8T6核版制作的全过程。

背景

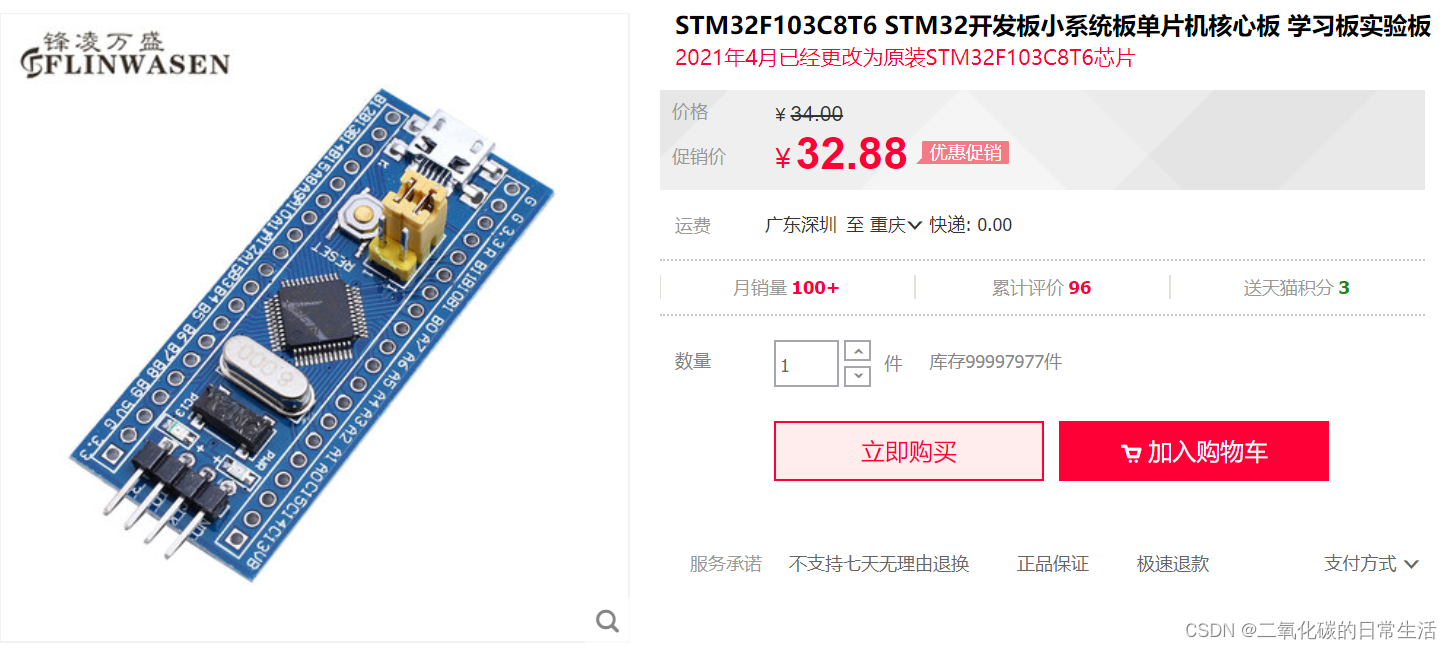

这是淘宝上卖的STM32F103C8T6核心板,由于芯片涨价,核心板的价格也是水涨船高,以前的芯片听说只要2元,现在居然要15左右。(希望国产芯片快快崛起)

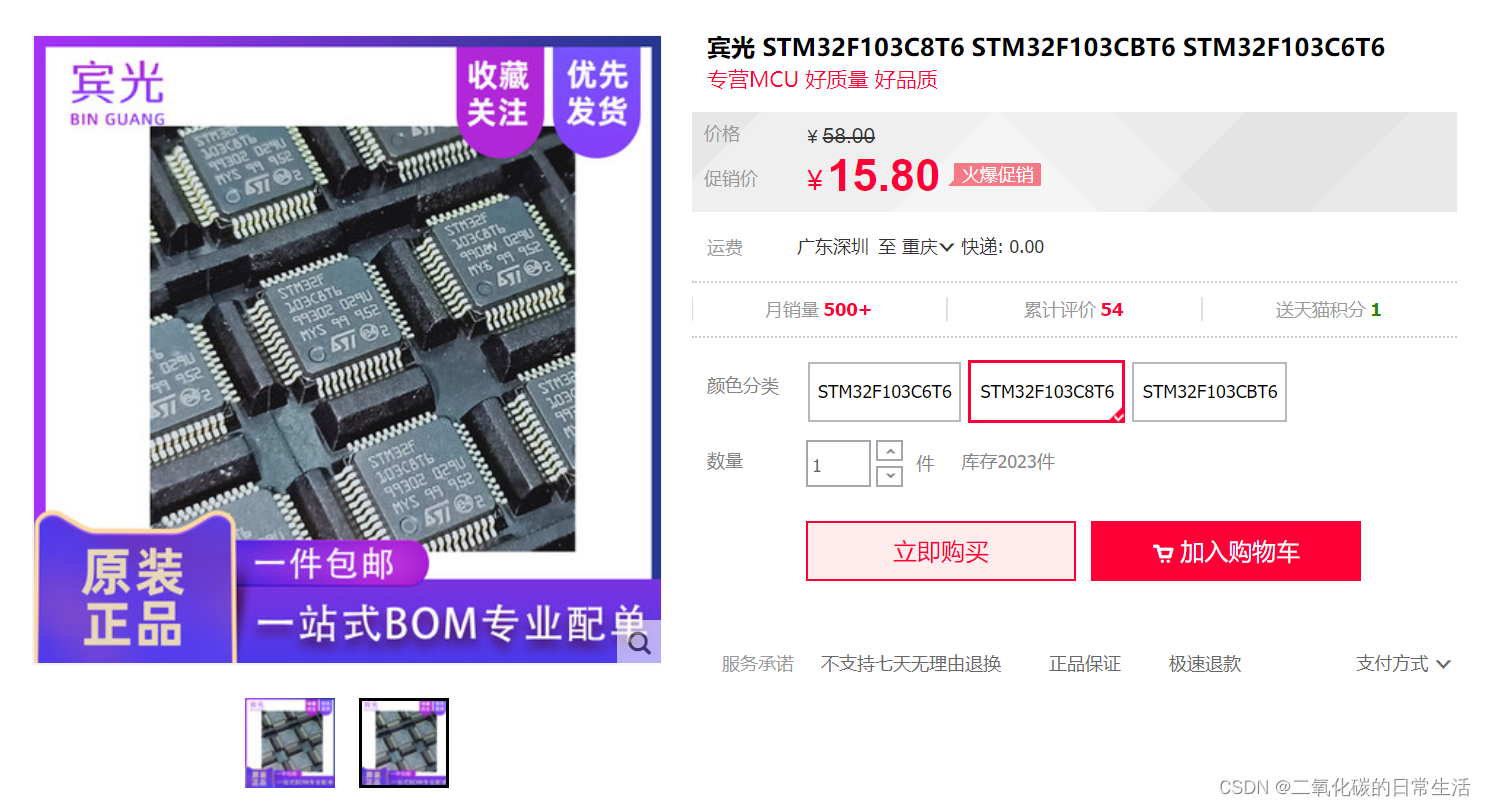

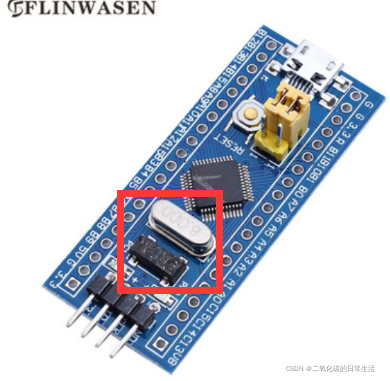

话说回来一块这样的核心板成本大概是多少呢?预计25元左右,当然是pcb白嫖的情况下。一块芯片,需要15元,其次是晶振的价格,晶振分有源无源,贴片与直插的,建议用直插无源的,原因当然是便宜。下图用了直插的晶振和贴片的晶振(黑色那个是贴片晶振)。


制作过程

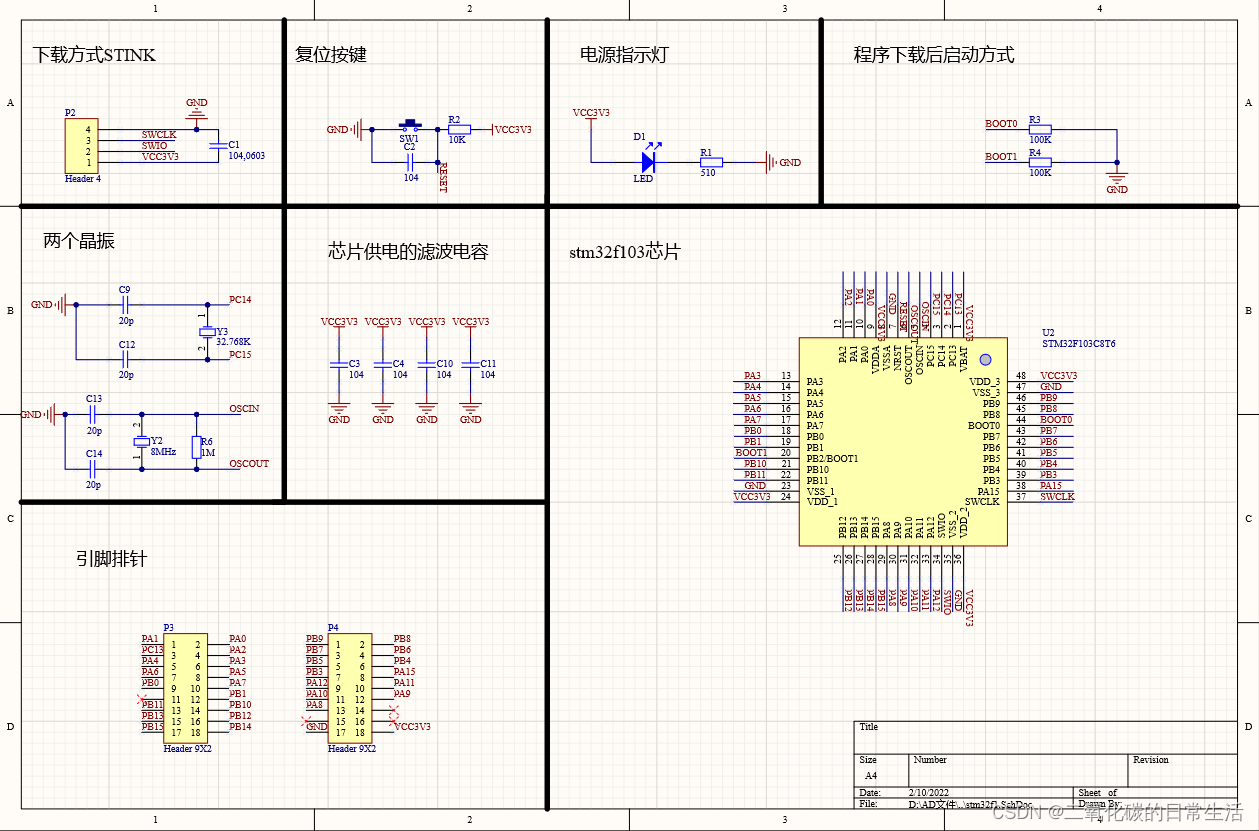

原理图

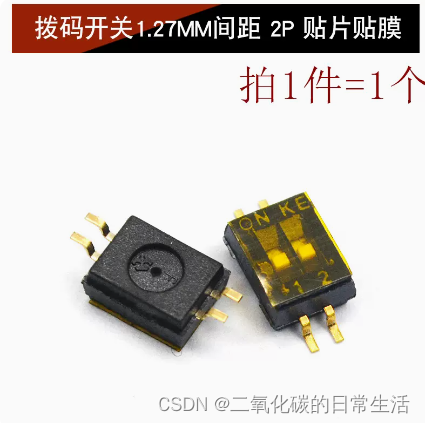

首先选择的是stink的下载方式,不用多说,这种下载方式的好处是下载快,能debug,其次要强调的是程序下载后的启动方式,默认boot0和boot1接地就可以了,没必要留排针进行选择。关于芯片供电的滤波电容为什么要四个,因为芯片需要四个电源供电,可以看到stm32f103的芯片是个正方形,一条边需要一个3.3v的电源供电,所以需要四个电容,合情合理。

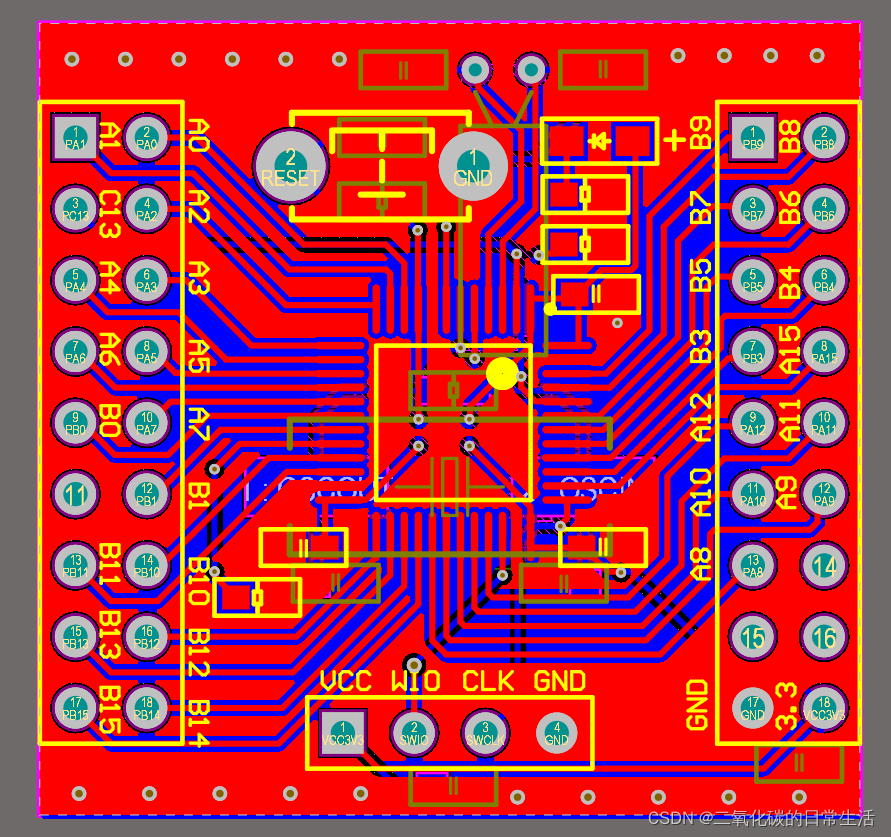

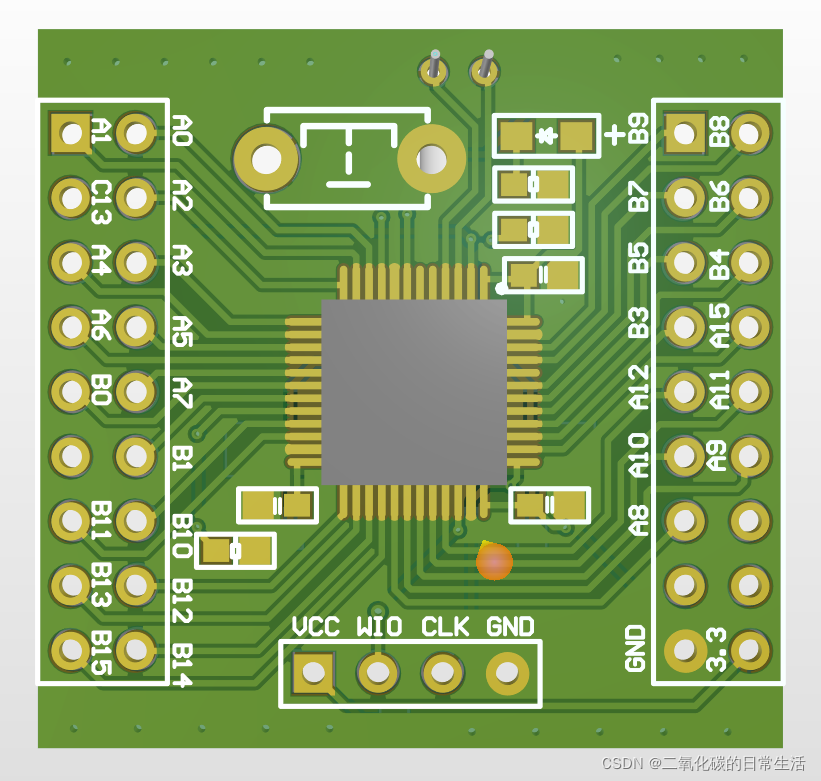

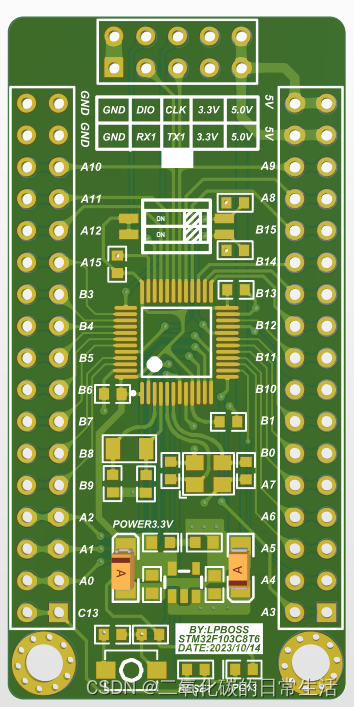

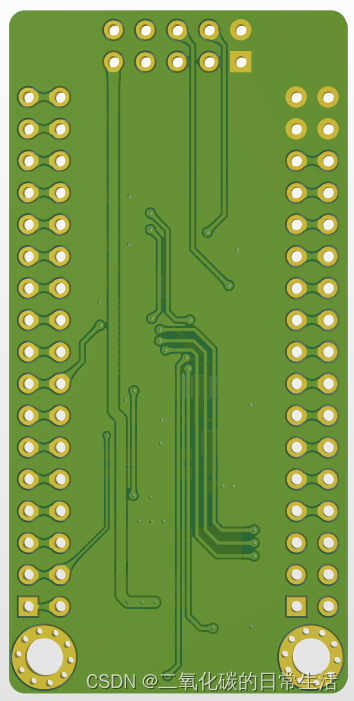

PCB

 可以看到还是有很多不足,读者可以自行修改。

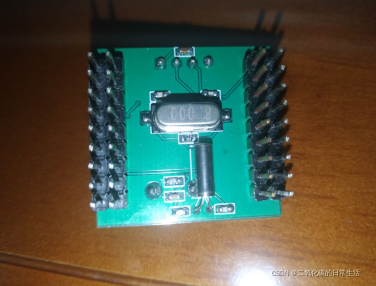

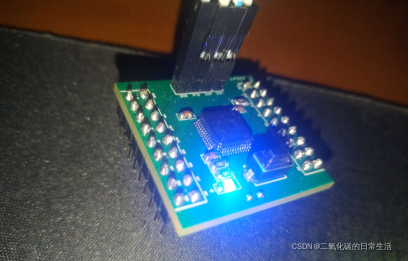

实物展示

元器件都可都以在淘宝买到,当然大部分实验室也有。

都看到这里了,老铁们点个赞。QAQ!!!

 最后直接上文件百度网盘(提取码:1234)
