计算机组成原理-累加器实验——沐雨先生

一、实验目的

1.理解累加器的概念和作用

2.连接运算器、存储器和累加器，熟悉计算机的数据通路

3.掌握使用微命令执行各种操作的方法。

二、实验要求

1.做好实验预习，读懂实验电路图，熟悉实验元器件的功能特性和使用方法。在实验之前设计好要使用的微命令，填入表中。

2.按照实验内容与步骤的要求进行实验，对预习时填写好的微命令进行验证与调试，遇到问题请冷静、独立思考，认真仔细地完成实验。

3.完成实验报告。

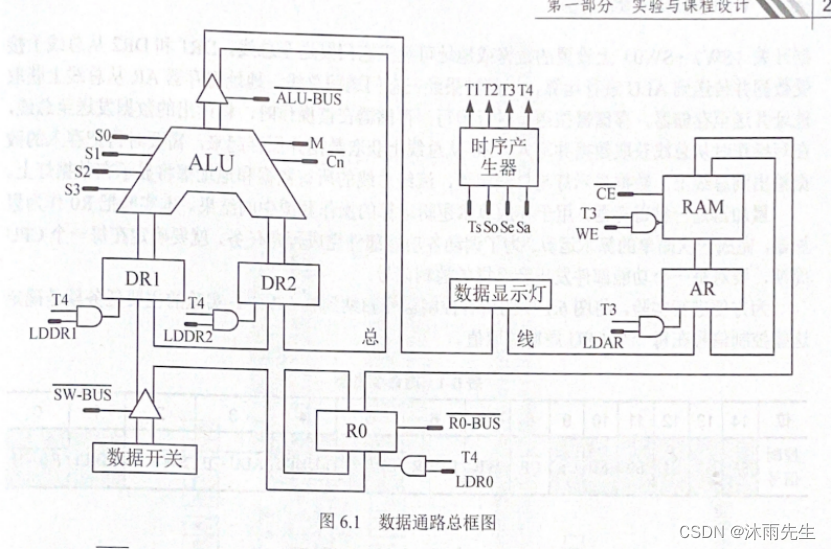

三、实验电路

四、实验内容及步骤

1.本实验将RO用作累加器，完成一次加法运算。其中，被加数由数据开关输入，加数存放在存储器中,其地址也从数据开关输入。运算结果存入存储器中,存入的地址由数据开关设置。

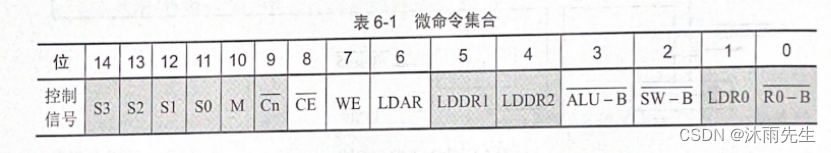

2.按照下表连接电路

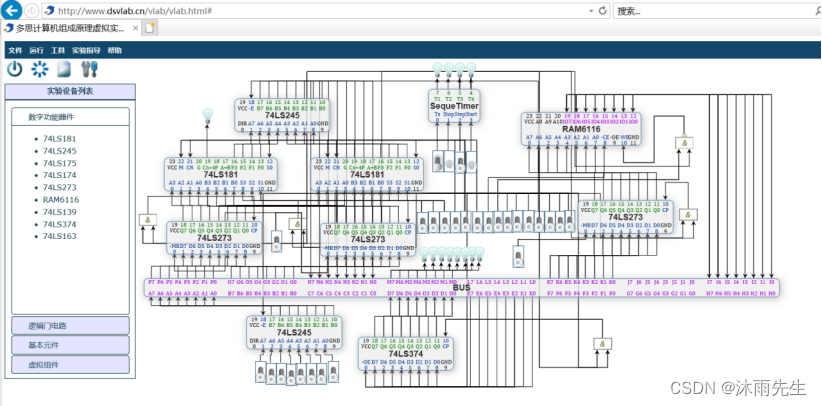

实验电路：

3.进行电路预设置。将 DR1、DR2和AR的 置1，时序发生器的Step置1。

4.A->R0，A从数据开关输入。具体步骤如下：

4.1设计要使用的微命令，填入下表：

功能	S3	S2	S1	S0	M	$\overline{Cn}$	$\overline{CE}$	WE	LDAR	LDDR1	LDDR2	$\overline{ALU-B}$	S W
