数字逻辑-时序逻辑电路二——沐雨先生

一、实验目的

（1）熟悉计数器的逻辑功能及特性。

（2）掌握计数器的应用。

（3）掌握时序逻辑电路的分析和设计方法。

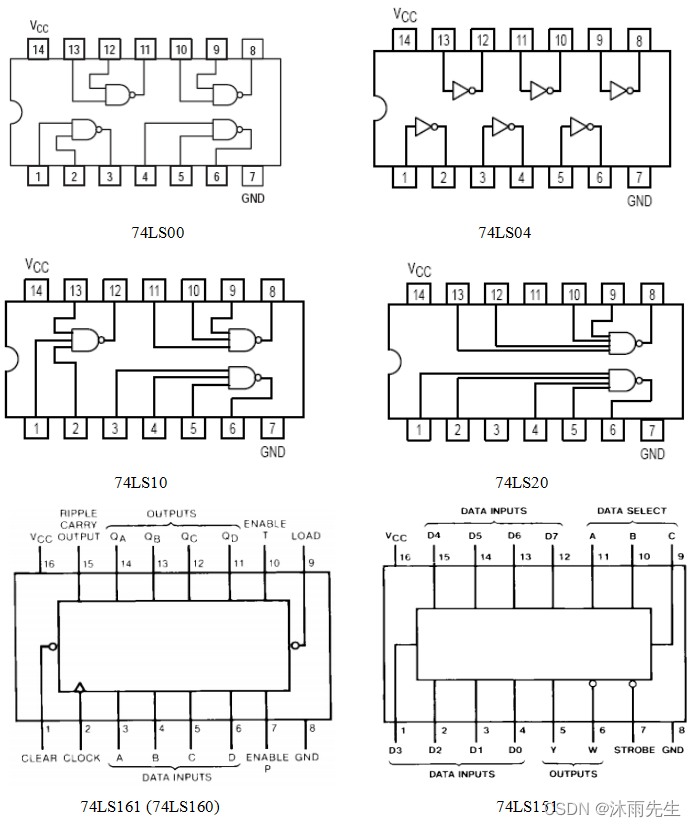

二、实验仪器及材料

三、实验原理

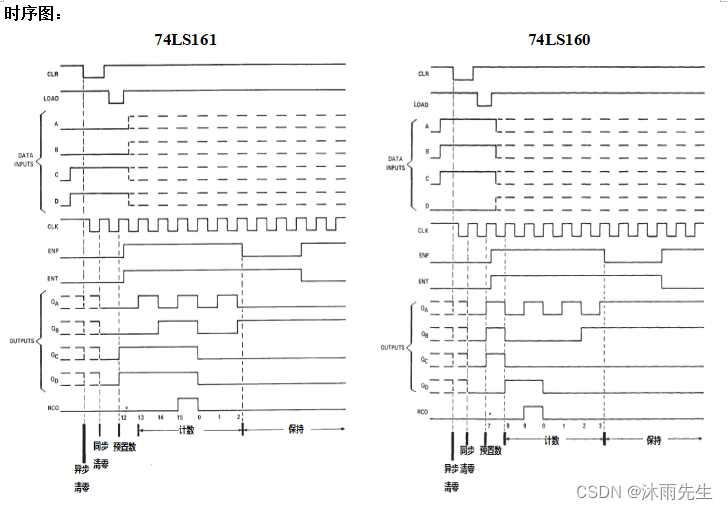

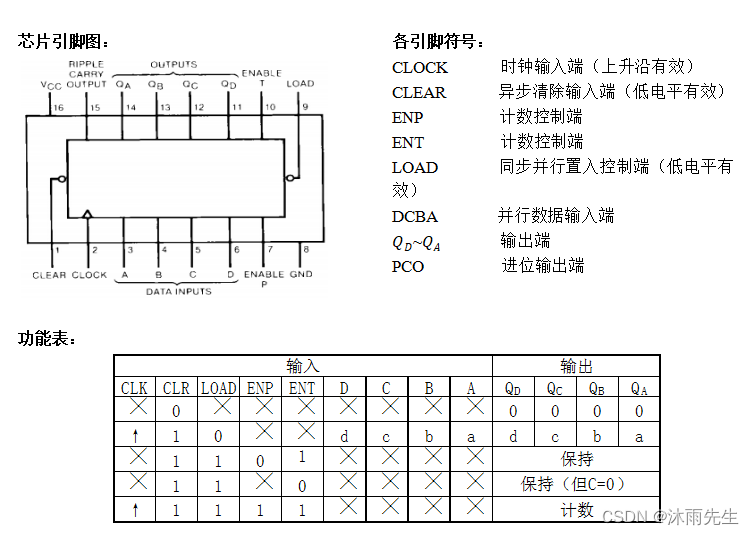

1、集成4位计数器74LS161（74LS160）简介

74LS161是4位二进制计数器， 74LS160是十进制计数器。74LS161和 74LS160芯片引脚排列相同。

（1）异步清零功能

当CLR=0时，无论其他输入端状态如何（包括时钟信号CLK），4位输出~全为零。

（2）同步并行预置数功能

当CLR=1、LOAD=0且有时钟脉冲CLK的上升沿作用时，DCBA输入端的数据将分别被~接收。

（3）保持功能

当CLR=LOAD=1且ENP=0、ENT=1时，计数器将保持原有状态不变（停止计数）;
当CLR=LOAD=1且ENT=0时，计数器将保持原有状态不变（停止计数），但这时进位输出C=0。

（4）同步计数功能

当CLR=LOAD=ENP=ENT=1时，计数器处于计数状态。
从0000状态开始，对74LS161连续输入16个脉冲时，电路将从1111状态返回0000状态，进位输出PCO从高电平跳变到低电平。
从0000状态开始，对74LS160连续输入10个脉冲时，电路将从1001状态返回0000状态，进位输出PCO从高电平跳变到低电平。

2、用集成计数器设计N进制计数器的方法

若有M进制计数器，要构成N进制计数器，有两种情况：

（1）M>N，从M个状态中任选N个状态构成N 进制计数器。

（2）M<N，采用多片M进制计数器，构成M’计数器，使M’>N

3、设计举例：试用74LS161和适当的门电路构成7进制计数器。

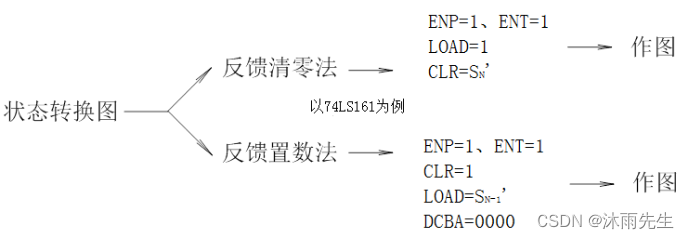

（1）分析：74LS161为4位二进制计数器，M=16，N=7，M>N，因此可以使用反馈清零法或反馈置数法进行设计。

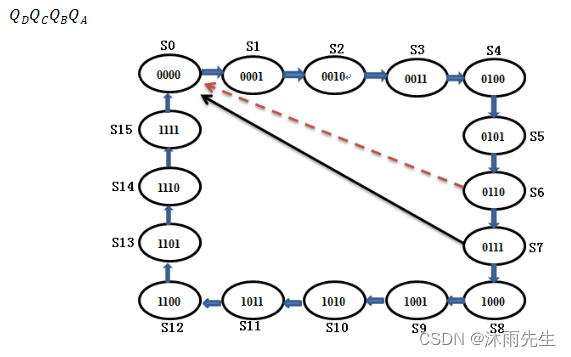

（2）状态转换图：

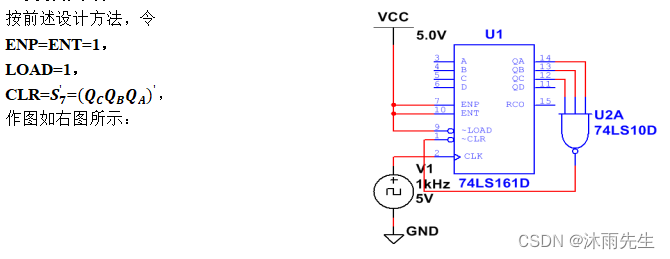

（3）反馈清零法：

（4）反馈置数法：

<
