第二篇、基于Arduino uno，用oled0.96寸屏幕显示数字和字符——结果导向

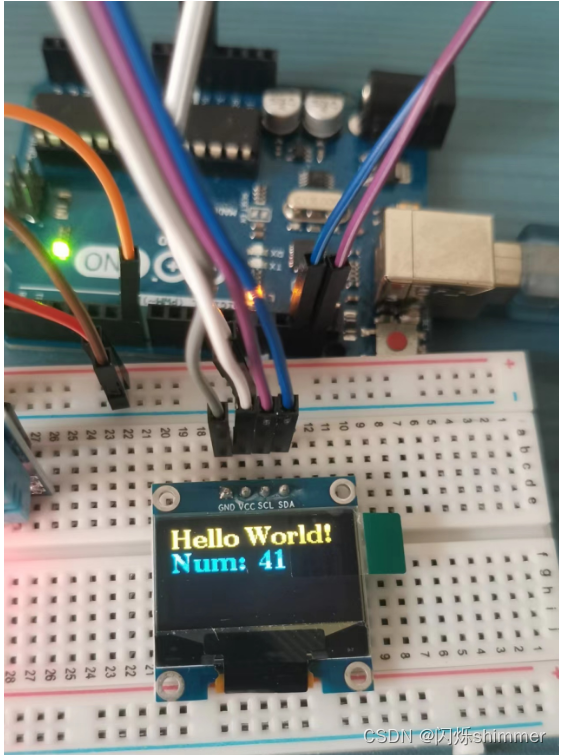

0、结果

说明：先来看看实际的结果，如果是你想要的，可以接着往下看。

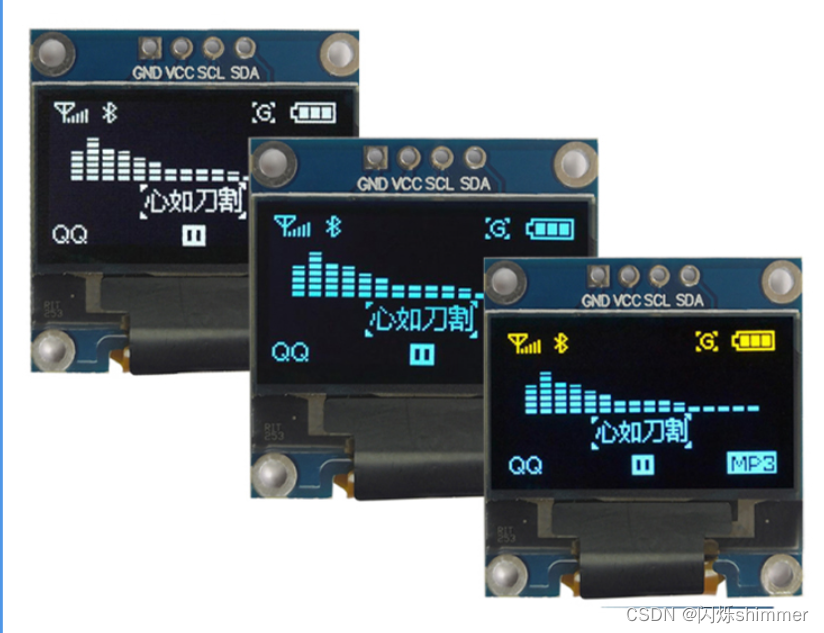

1、外观

说明：本次使用的oled是0.96寸的，别的规格的屏幕不一定适用本教程，一般而言有显示白色、蓝色和蓝黄一起显示的。

2、连线

说明：只需要连接四根线。

• uno————oled 0.96
•     5V--------------VCC
• GND--------------GND
•  SCL--------------SCL
•  SDA--------------SDA

3、源程序

说明：采用非阻塞方式编写，一定时间显示一次数据，并将对应功能进行函数化，方便移植。

/****************************************oled96 part****************************************/
#include <Arduino.h>                                                          //include library
#include <U8g2lib.h>                                                          //include library
#include <Wire.h>                                                             //include library

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

#define oledTimeInterval 1000                                                 //Detect the time interval of a trip
unsigned long oledTimes = 0;                                                  // Record the device running time
int textNum = 0;
/****************************************set up and loop part*********************************/
void setup() {
  u8g2.begin();                                                               //Example Initialize the IIC
}
void loop() {
  oledDisplayMath();                                                          //Display math
}
/****************************************oled96 part****************************************/
/*Display math*/
void oledDisplayMath() {
  if (millis() - oledTimes >= oledTimeInterval) {                              //This command is executed once in a while
    oledTimes = millis();
    textNum++;
    u8g2.setFont(u8g2_font_ncenB14_tr);                                         //u8g2_font_6x12_tr
    u8g2.setFontDirection(0);
    u8g2.firstPage();
    do {
      u8g2.setCursor(0, 15);                                                    //0 means start at the first column and 15 means end at row 15
      u8g2.print("Hello World!");
      u8g2.setCursor(0, 31);                                                    //0 means start at the first column and 15 means end at row 15
      u8g2.print("Num: ");
      u8g2.setCursor(64, 31);
      u8g2.print(textNum);
    } while ( u8g2.nextPage() );
  }
}

4、注意事项

说明：需要在线下载<u8glib.h>库文件。
5、基本原理

OLED 0.96寸显示屏是一种基于有机发光二极管(OLED)技术的显示屏幕。OLED通过利用有机物质在电流的作用下发光的特性来实现图像显示。0.96寸OLED屏幕是一种小型、高分辨率的显示器，可以用于各种嵌入式应用中。其原理如下:

1.内部架构

OLED 0.96寸显示屏由灰阶控制电路和OLED显示面板两部分组成。OLED显示面板由一系列的有机材料构成，包括发光材料和电子传输材料。发光材料负责发出红、绿、蓝三种颜色的光，而电子传输材料则负责将电子传输到每一个有机点上。

2.工作原理

当有电流通过OLED显示面板时，在每一个有机点处都会发射出光。OLED灰阶控制电路控制大量的电信号调整每一个像素点上的亮度，从而产生图像。与传统的液晶显示屏相比，OLED显示屏无需背光，具有更快的响应速度、更高的对比度和更鲜艳的颜色。其像素点是自发光的，因此可以在较小的屏幕上实现高分辨率和精细的图像显示。
