单总线通信
单总线通信是达拉斯公司整的只有一根数据线的通信协议
由于只有一根数据线,所以他不能像I2C一样,有时钟线控制数据收发的时间,他采用绝对时间来进行数据传发
这里数据传发的过程不多讲详情可以到网上找时序图
值得一提的是,单总线协议和I2C一样,开了输出模式,以下为他的通信规则
DS18B20
DS18B20是达拉斯公司的一款芯片所以也采用单总线通信协议,这款芯片有外接电源和寄生电源两种,这款芯片主要由ROM和暂存器与E2PROM三者存储
给出DS18B20芯片的操作顺序:
1、单总线初始化(数据传输准备开始)
2、ROM操作指令(搜索指定从机进行接下来功能指令操作)
这一步具体操作看文档,如果只有一台从机的情况,可以使用Skip ROM指令跳过搜寻步骤进入功能指令
3、输出功能指令(选择你要实现的功能)有多种,具体可看文档挑选。
注:ROM操作指令和功能指令和I2C一样都是由写入对应的指令地址实施

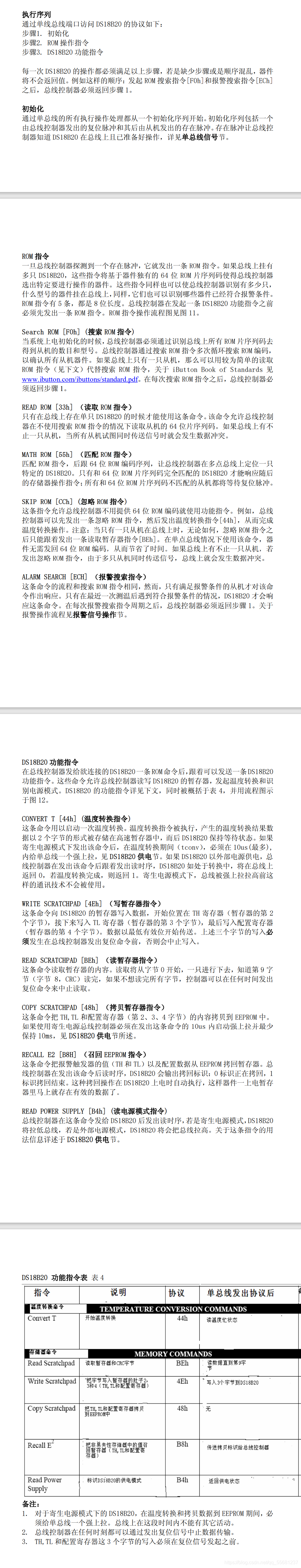

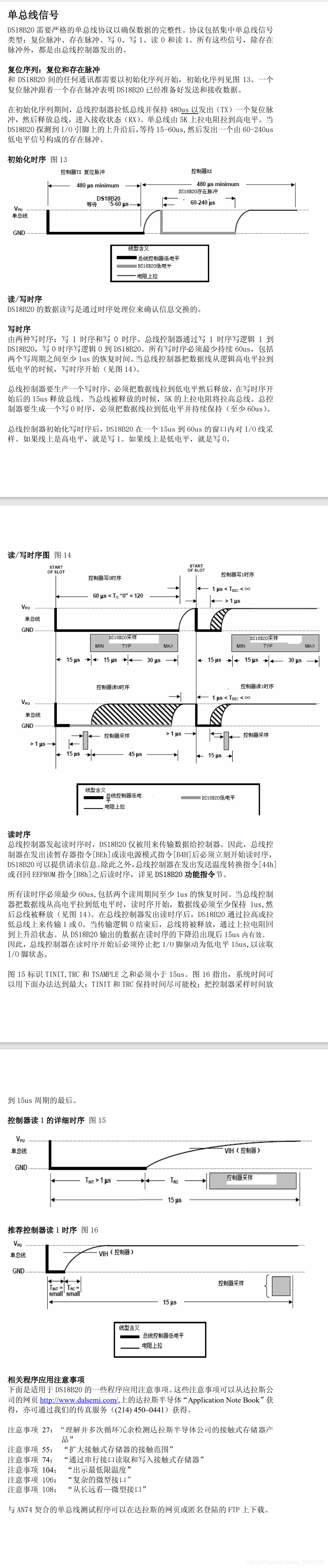

下图为DS18B20的指令及其地址
