Virtuoso仿真，如何查看随时钟变化，某一管子工作区域如何变化

已于 2025-04-11 18:36:35 修改
阅读量254 收藏 2
点赞数 5
分类专栏： 仿真软件使用 文章标签： fpga开发
于 2025-04-11 18:23:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_55933691/article/details/147151581
版权

1.点击图中标注的点

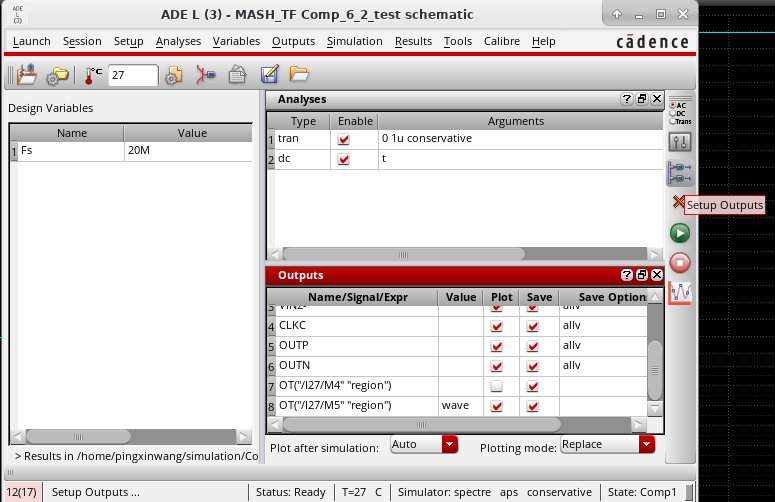

2.点击OPEN

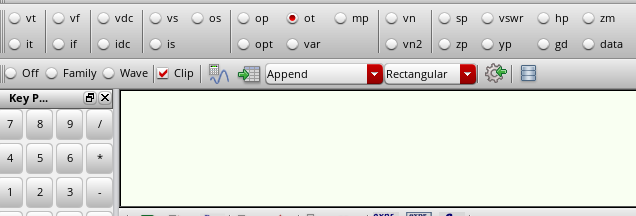

3.点击ot

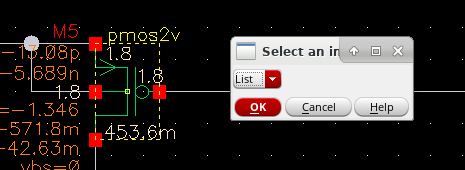

4.点击你所要查看的管子

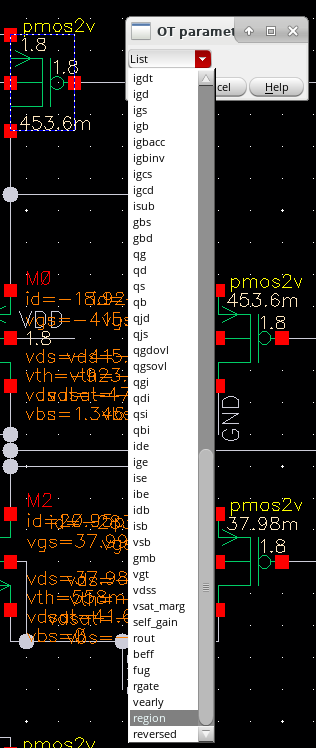

5.选择region

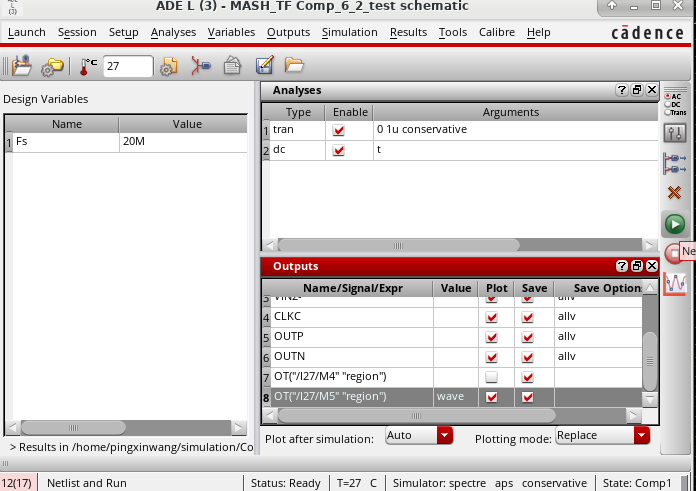

6.点击运行

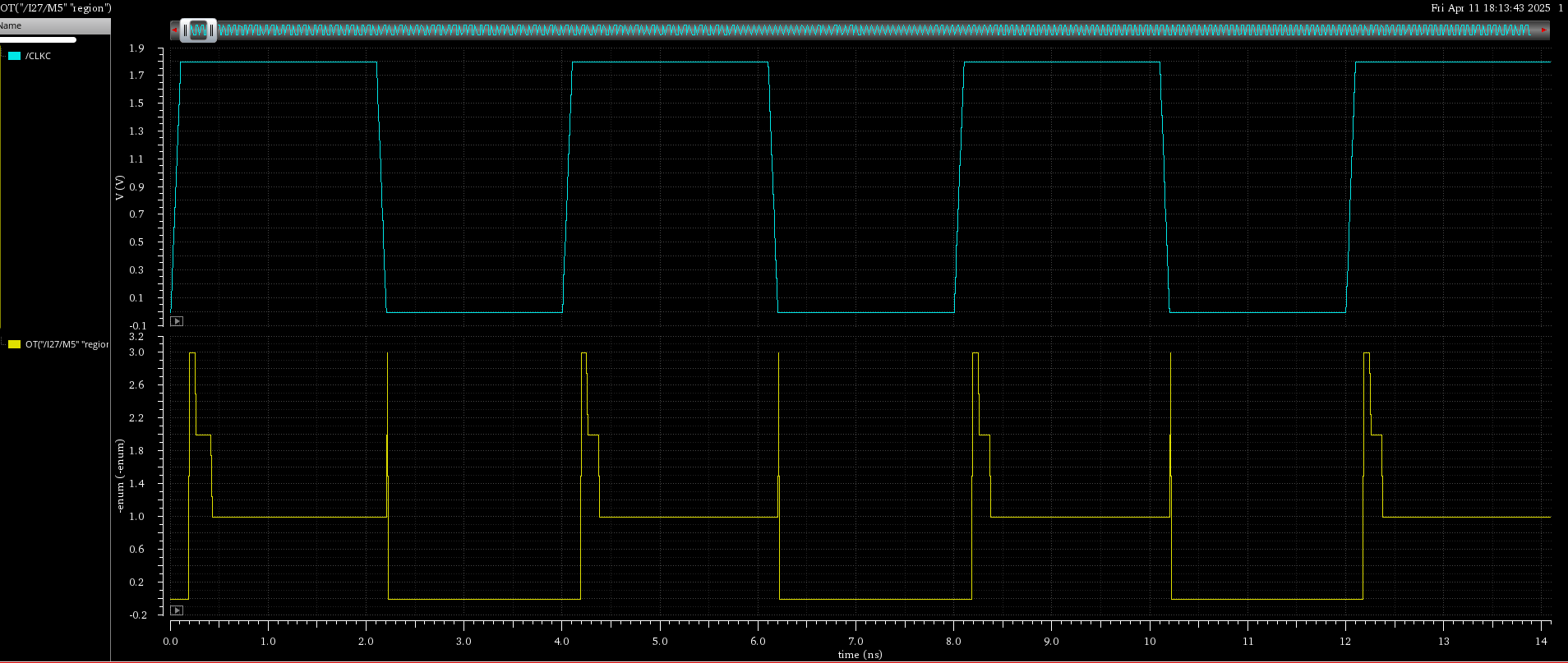

7.如下图为随着时钟的变化，M5管子工作区域的变化（region 为0,1,2,3,4依次代表MOS管工作在截止区、线性区、饱和区、亚阈值区、breakdown）
