前言

为了学习EB配置Mcal教程，想要学习每一个配置参数代表着什么，文章为了清楚，将一个配置项都讲解到

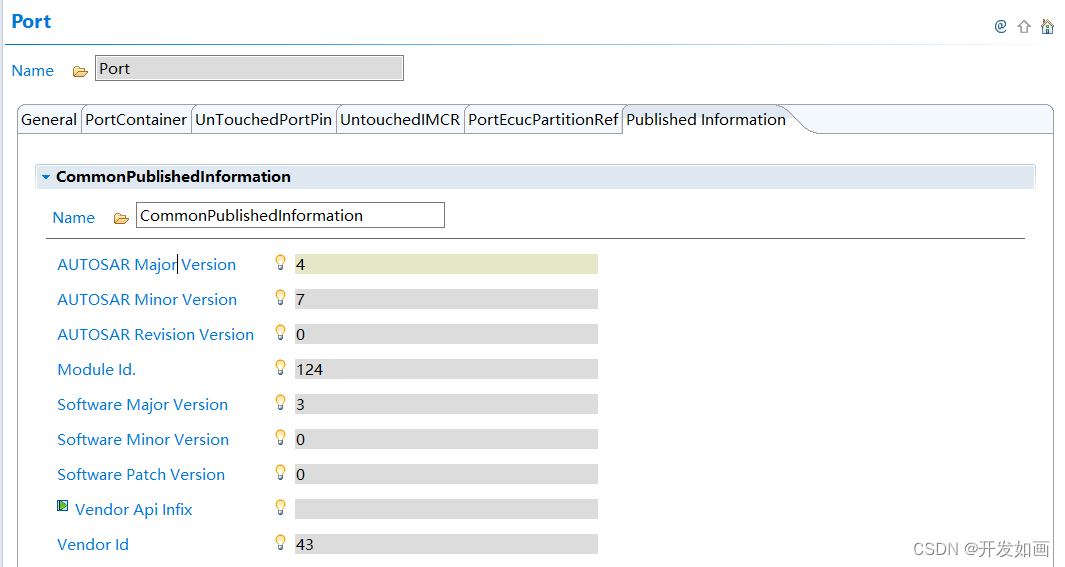

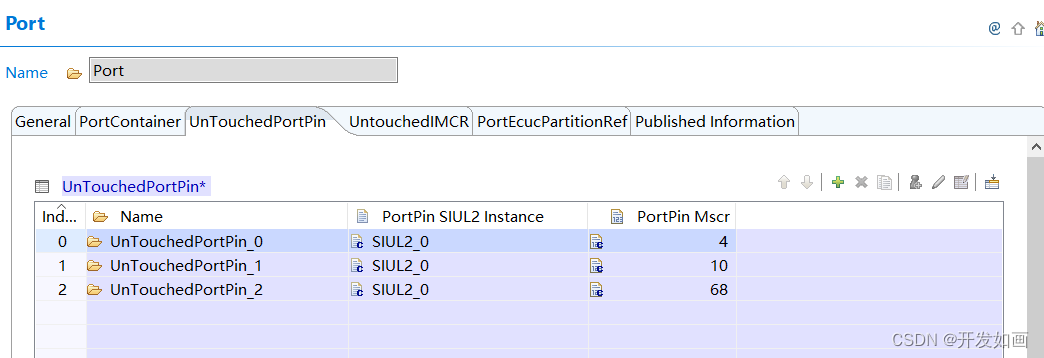

Port 模块

1.General

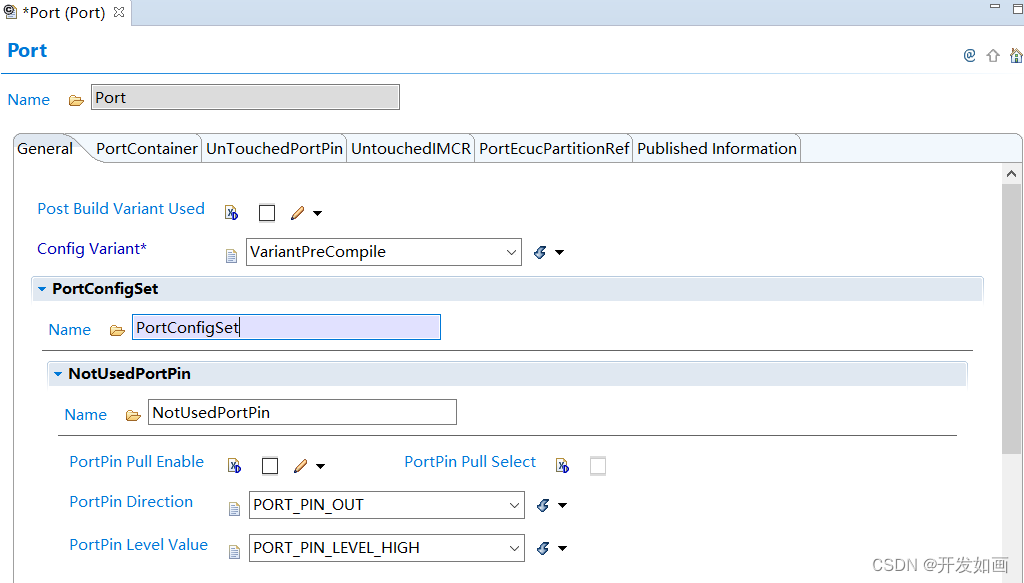

在这里插入图片描述
1.Post Build Variant Used ：指示模块是否有新的post_build变化点
2.Config Variant：配置变体的处理方式
VariantPreCompile：只编译时间配置参数，参数只有一种，即Port_Init(NULL_PTR)
VariantPostBuild：混合预编译后后编译时配置参数，即Port_Init(Port_Config)

PortConfigSet

Name：一个配置名称，就像/Port/PortConfigSet/Port_LED_31

NotUsedPortPin

配置未使用的引脚
Name：一个配置名称，如理
1.PortPin Pull Enable ：使能上下拉模式，就要设置PortPin Pull Select,对于不使用的引脚，推荐不使用上下拉模式，避免产生电流，增加MCU的功耗
2.PortPin Pull Select ：使能即上拉，未使能即下拉
3.PortPin Direction：设置输入还是输出or无方向
4.PortPin Level Value：设置初始时的引脚的高低电平

PortGeneral

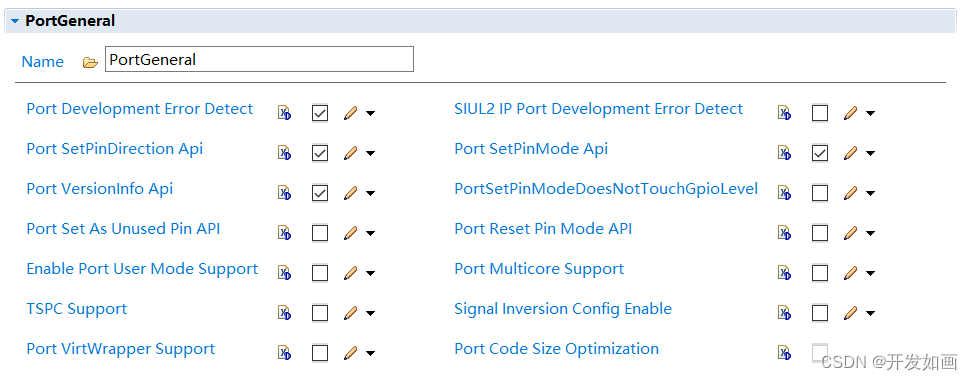

在这里插入图片描述
1.Port Development Error Detect：开启或关闭开发错误检测和通知
2.SIUL2 IP Port Development Err Detect：开启或关闭断言检查
3.Port SetPinDirection Api：使能Port SetPinDirection函数
4.Port SetPinMode Api:使能配置IO模式的相关函数
5.Port VersionInfo Api ：使能检测版本的Api函数
6.PortSetPinModeDoesNotTouchGpioLevel：当未选中时，函数Port_SetPinMode()将设置引脚的输出电平为PortPinLevelValue组合中配置的值。选中后，在运行时调用Port_SetPinMode()函数以将引脚的模式从备用函数更改为GPIO时，将不会触及引脚的输出电平，推荐不使能
7.Port Set As Unused Pin API：使能Port_SetAsUsedPin函数，将指定的引脚设置为未使用状态
8.Port Reset Pin Mode API:使能Port_ResetPinMode函数，将引脚的端口引脚模式恢复为Port_Init操作设置的值。
9.Enable Port User Mode Support:使能设置不同模式对Port的权限，如用户模式不能直接访问寄存器，但是设置成另外一个模式可以访问
10.Port Multicore Support:启用多核支持
11.TSPC Support:使能触摸感应引脚配置
12.Signal Inversion Config Enable:使能引脚反转配置
13.Port VirtWrapper Support:启用虚拟包装功能
14.Port Code Size Optimization:优化支持的芯片的代码大小（减少）

2.PortContainer

创建 – 双击进入

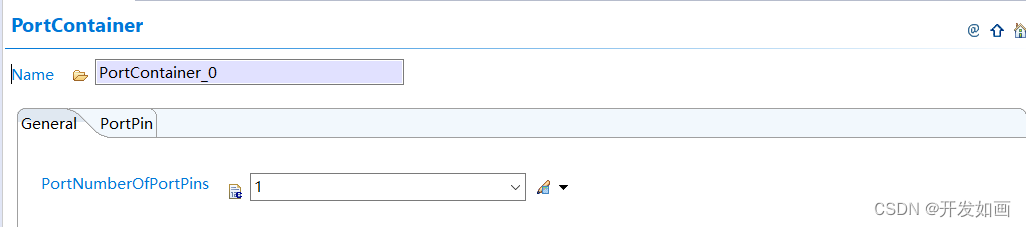

在这里插入图片描述

General

PortNumberofPortPins：PortPin的引脚数量个数

PortPin

创建 – 双击进入

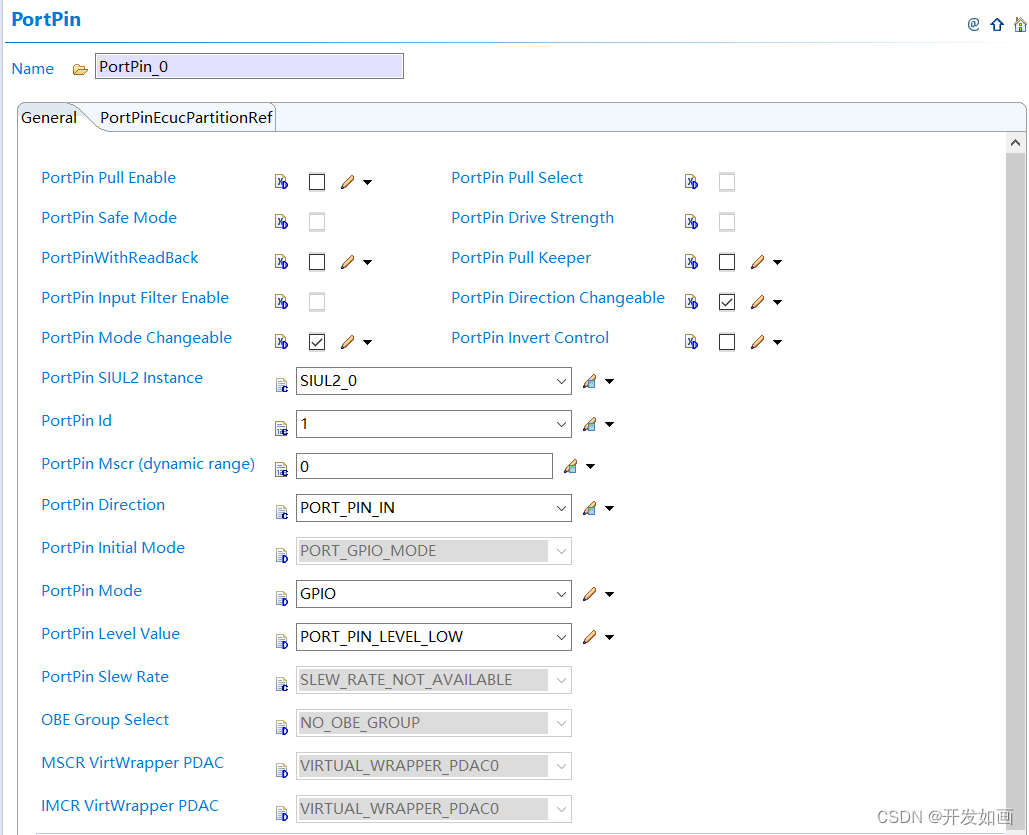

在这里插入图片描述
1.PortPin Pull Enable ：使能引脚启用上拉/下拉配置。
2.PortPin Pull Select ：选中：启用上拉，未选中，启用下拉
3.PortPin Safe Mode ：启用/禁用引脚的安全模式
4.PortPin Drive Strength：为配置的引脚启用驱动强度。选中表示驱动器强度已启用
5.PortPinWithReadBack ：启用/禁用该引脚的回读
6.PortPin Pull Keeper ：启用/禁用引脚待机功能，比如特殊的引脚在待机模式下需要持续工作

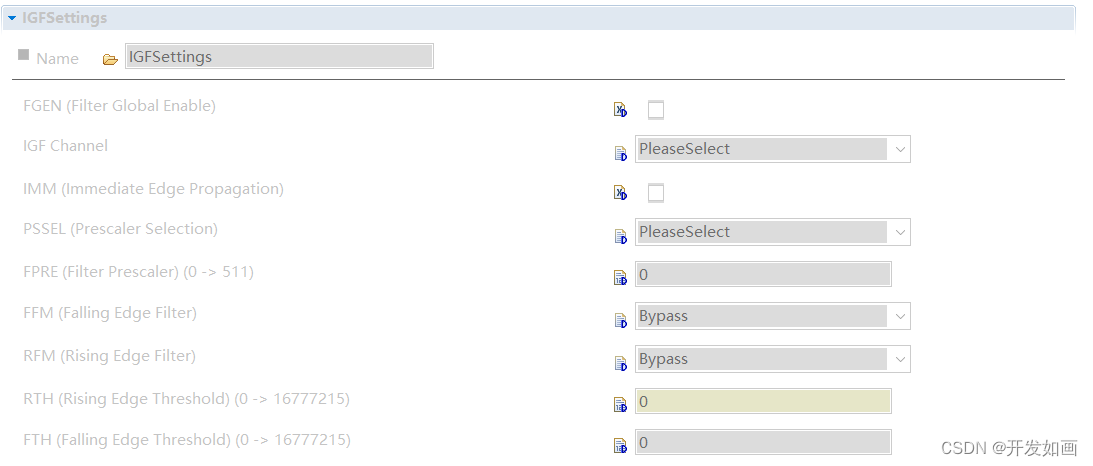

7.PortPin Input Filter Enable ：启用/禁用输入滤波器
8.PortPin Direction Changeable ：启用/禁用已配置引脚（只针对GPIO）的可变性
9.PortPin Mode Changeable :启用/禁用引脚在运行时是否可更改
10.PortPin Invert Control :启用/禁用是否反相，传输前反相
11.PortPin SIUL2 Instance ：SIUL来配置当前引脚
12.PortPin Id :Port引脚编号，从1开始，配置下一个引脚自动加一
13.PortPin Mscr (dynamic range) :芯片的引脚编号，如PTA15 – Mscr为15.PTB15 – Mscr为132+15=47，PTE15–Mscr为432+15=143
14.PortPin Direction :设置引脚方向，PORT_PIN_IN为输入，PORT_PIN_OUT为输出，PORT_PIN_INOUT为输入输出，PORT_PIN_HIGH_Z为高阻态，没有方向，类似断开连接
15.PortPin Initial Mode :引脚初始化模式（Autosar保留）
16.PortPin Mode :引脚模式，如GPIO/ADC/PWM/CAN
17.PortPin Level Value :引脚电平值
18.PortPin Slew Rate :为所配置的引脚配置转换率
19.OBE Group Select :为已配置的引脚配置OBE组选择
20.MSCR VirtWrapper PDAC :为控制IMCR的PortPin选择PDAC插槽
