电阻

一、电阻概述

1、简介

电阻是导体的一种物理性质，会阻碍导体中自由电子的移动。单位为Ω。

电阻微观原理：金属导体中的电流是自由电子在电场的作用下整体定向移动形成的，自由电子在运动中要与金属正离子频繁碰撞，每秒钟的碰撞次数高达1015左右，这种碰撞阻碍了自由电子的定向移动，表示这种阻碍作用的物理量叫作电阻。

不但金属导体有电阻，其他物体也有电阻，导体的电阻是由它本身的物理条件决定的，金属导体的电阻是由它的材料性质、长短、粗细（横截面积）以及使用温度决定的。

电阻是描述导体导电性能的物理量，用R表示。电阻由导体两端的电压U与通过导体的电流I的比值来定义，即：

定义式： R=UI

所以，当导体两端的电压一定时，电阻愈大，通过的电流就愈小；反之，电阻愈小，通过的电流就愈大。因此，电阻的大小可以用来衡量导体对电流阻碍作用的强弱，即导电性能的好坏。

对于由某种材料制成的柱形均匀导体，其电阻R与长度L成正比，与横截面积S成反比，即：

决定式： R=ρLS

式中ρ为比例系数，由导体的材料和周围温度所决定，称为电阻率。它的国际单位制（SI）是欧姆·米（Ω·m）。常温下一般金属的电阻率与温度的关系为：

ρ=ρ0（1+αt）

式中ρ0为0℃时的电阻率；α为电阻的温度系数；温度t的单位为摄氏温度。半导体和绝缘体的电阻率与金属不同，它们与温度之间不是按线性规律变化的。当温度升高时，它们的电阻率会急剧地减小。呈现出非线性变化的性质。

2、计算公式

串联： R=R1+R2+⋯+Rn

并联： 1R=1R1+1R2+⋯+1Rn

定义式： R=UI

决定式： R=ρLS ，（ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S表示电阻的横截面积）。

3、影响因素

1、长度：当材料和横截面积相同时，导体的长度越长，电阻越大。

2、横截面积：当材料和长度相同时，导体的横截面积越小，电阻越大。

3、材料：当长度和横截面积相同时，不同材料的导体电阻不同。

4、温度：对大多数导体来说，温度越高，电阻越大，如金属等；对少数导体来说，温度越高，电阻越小，如碳。

电阻是导体本身的一种物理属性，因此导体的电阻与导体是否接入电路、导体中有无电流、电流的大小等因素无关。超导体的电阻率为零，所以超导体电阻为零。

4、超导现象

各种金属导体中，银的导电性能是最好的，但还是有电阻存在。20世纪初，科学家发现，某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，铅在7.20K（-265.95℃）以下，电阻就变成了零。这就是超导现象，用具有这种性能的材料可以做成超导材料。已经开发出一些“高温”超导材料，它们在100K（-173℃）左右电阻就能降为零。

如果把超导现象应用于实际，会给人类带来很大的好处。在电厂发电、运输电力、储存电力等方面若能采用超导材料，就可以大大降低由于电阻引起的电能消耗。如果用超导材料制造电子元件，由于没有电阻，不必考虑散热的问题，元件尺寸可以大大的缩小，进一步实现电子设备的微型化。

二、电阻功能

1、电阻的限流功能

阻碍电流的流动是电阻器最基本的功能。根据欧姆定律，当电阻器两端的电压固定时，阻值越大，流过电阻器的电流越小，因此电阻器常用来限流。

2、电阻的串联分压功能

在电路中串联一个电阻器，能够起到降压功能。

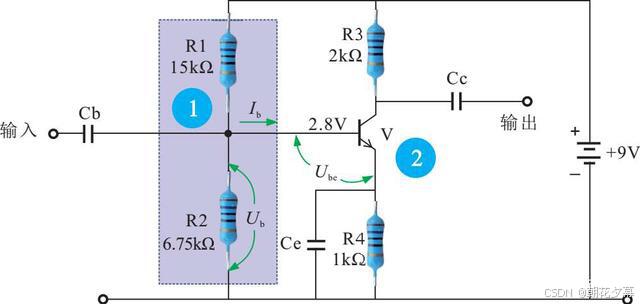

图电阻器的分压功能

（1）将两个电阻器R 1和R 2串联起来即可组成分压电路，分压电路为三极管V的基极提供偏压，构成交流放大器。

（2）分压电路的供电电压为9V，三极管V的基极需要2.8V的偏压，可通过电阻器的分压功能实现。

3、电阻的并联分流功能

将两个或两个以上的电阻器并联在电路中即可进行分流，电阻器之间为不同的分流点。

三、电阻的分类

电阻器的种类很多，根据功能和应用领域，主要可分为普通电阻器、特殊电阻器和可调电阻器三大类。

1、按材料分类

普通电阻器是一种阻值固定的电阻器。常见的普通电阻器有碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、熔断电阻器、玻璃釉电阻器、水泥电阻器、排电阻器、贴片式电阻器及熔断器等。

（1）碳膜电阻

碳膜电阻器是通过将真空高温条件下分解的结晶碳蒸镀在陶瓷骨架上制成的，如下图所示。

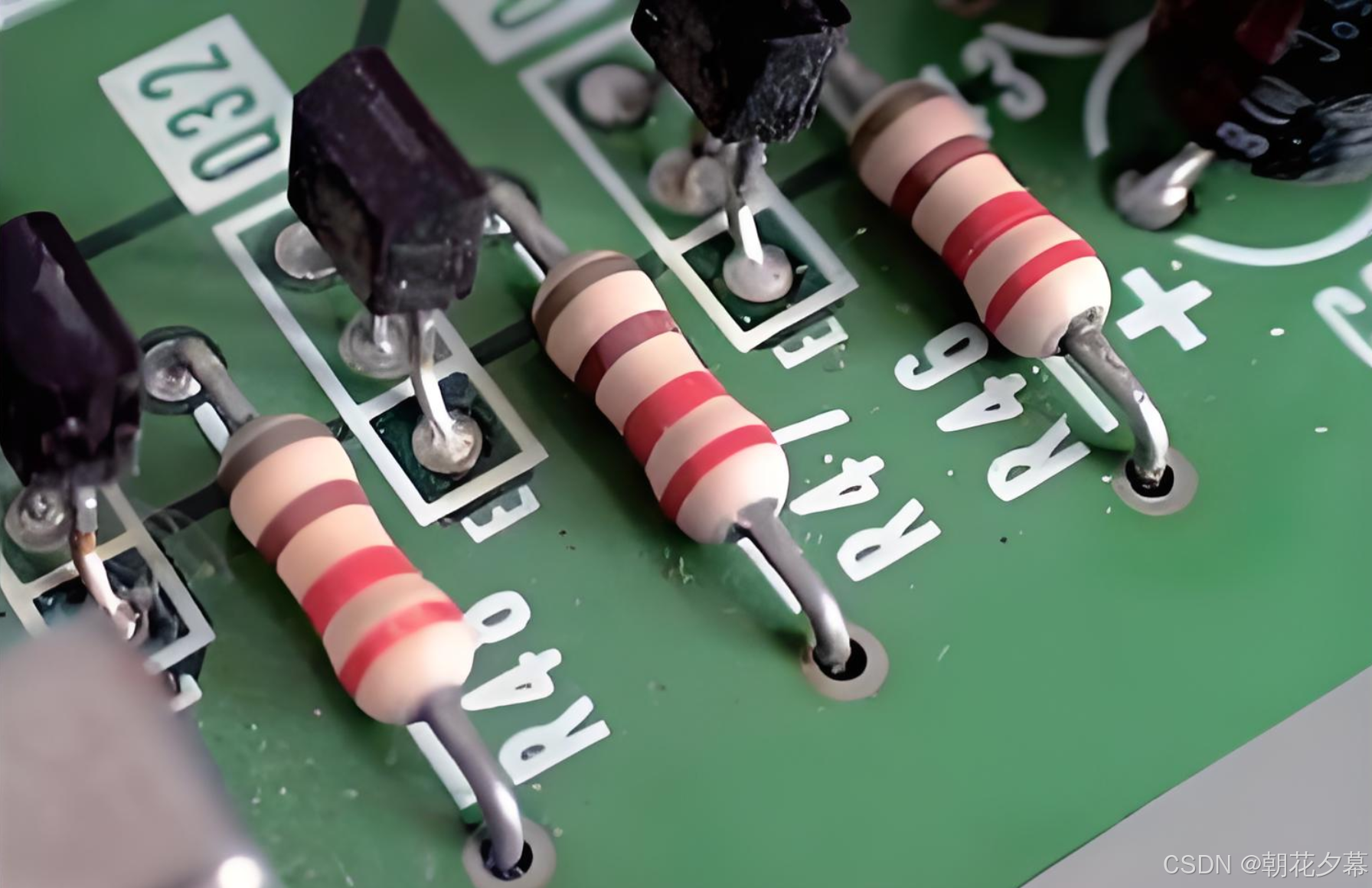

图碳膜电阻器

碳膜电阻器的电压稳定性好、造价低，在电子产品中应用非常广泛。
碳膜电阻器多用色环法标识阻值。色环的颜色不同、环数不同，所代表的阻值也不同。

（2）合成碳膜电阻

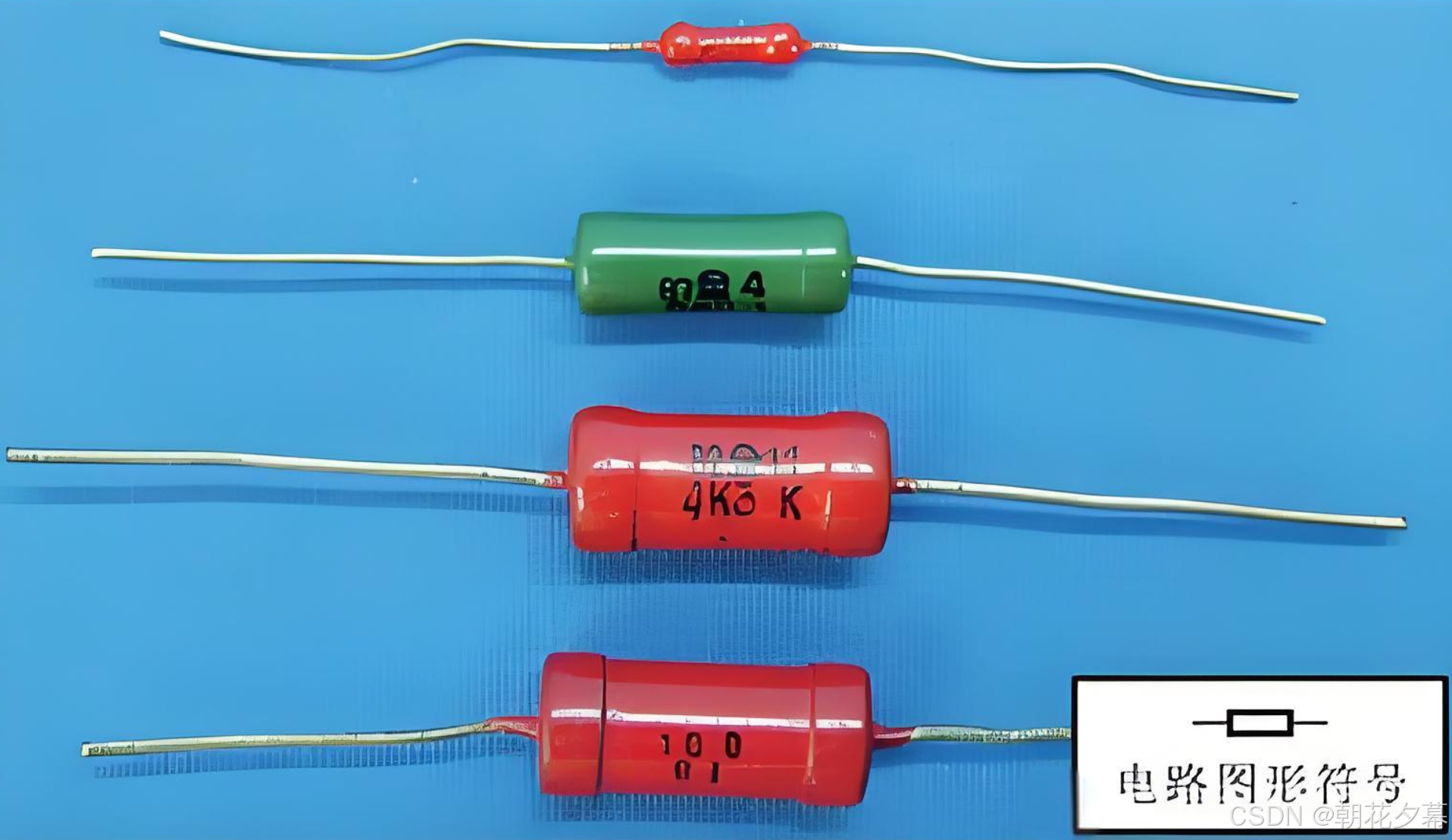

合成碳膜电阻器是通过将碳、填料及有机黏合剂调配成悬浮液，并将其喷涂在绝缘骨架上加热聚合制成的，如下图所示。

图合成碳膜电阻器

合成碳膜电阻器是一种高压、高阻的电阻器，通常用玻璃封装。
合成碳膜电阻器多采用色环法标识阻值。

（3）金属膜电阻

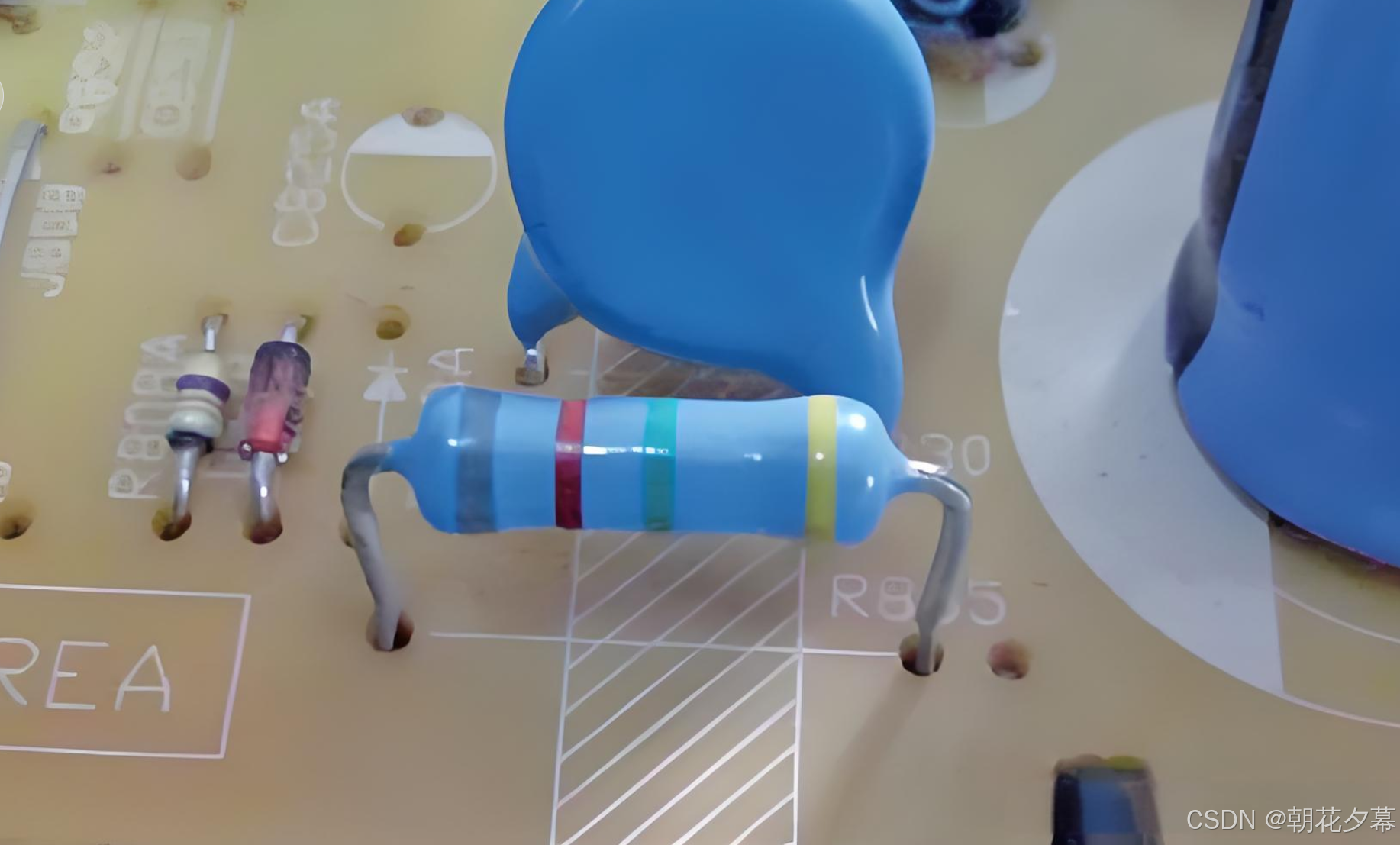

金属膜电阻器是通过在真空高温条件下将金属或合金蒸镀在陶瓷骨架上制成的，如下图所示。

金属膜电阻器具有耐高温性能好、温度系数小、热稳定性好、噪声小等优点。与碳膜电阻器相比，金属膜电阻器的体积小，但价格较高。
金属膜电阻器多用色环法标识阻值。

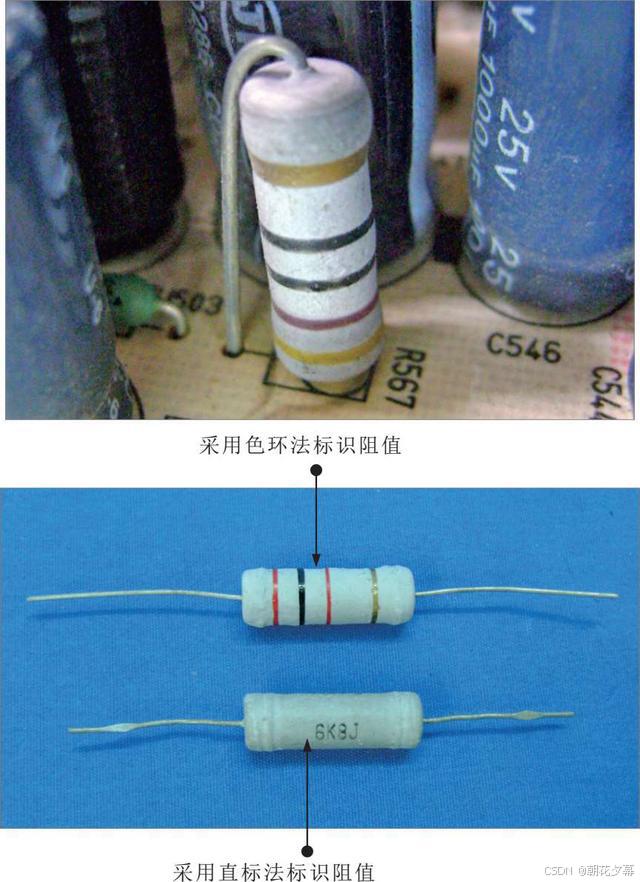

（4）金属氧化膜电阻

金属氧化膜电阻器是通过将锡和锑的金属盐溶液经过高温喷雾沉积在陶瓷骨架上制成的，如下图所示。

图金属氧化膜电阻器

金属氧化膜电阻器与金属膜电阻器相比，抗氧化、耐酸、抗高温等特性更好。
金属氧化膜电阻器的外壳比较粗糙、无光泽，采用色环法或直标法标识阻值。

（5）玻璃釉电阻

玻璃釉电阻器是通过将银、铑、钌等金属氧化物和玻璃釉黏合剂调配成浆料，并将其喷涂在绝缘骨架上，经高温聚合制成的，如下图所示。

图玻璃釉电阻器

玻璃釉电阻器具有耐高温、耐潮湿、稳定、噪声小、阻值范围大等特点。
玻璃釉电阻器多采用直标法标识阻值。

（6）水泥电阻

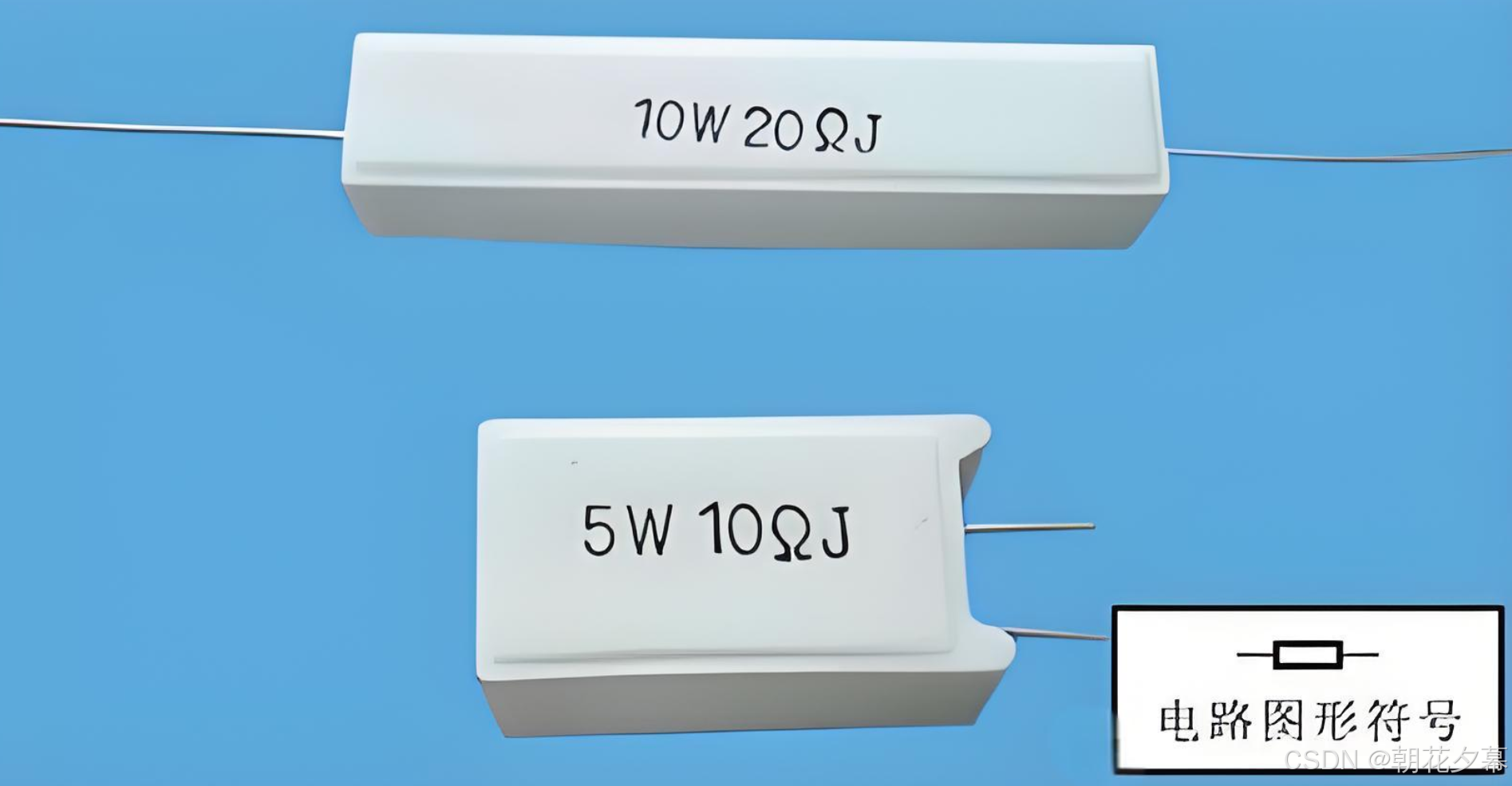

如下图所示，水泥电阻器是采用陶瓷、矿质材料封装的电阻器。

图水泥电阻器

划重点：

水泥电阻器的特点是功率大、阻值小，具有良好的阻燃、防爆特性。
水泥电阻器多为白色块状，多采用直标法标识阻值。

（7）贴片电阻

使用最多的电阻。

2、按安装方式分类

（1）插焊

（2）表贴

3、按作用分类

敏感电阻器是能够根据外界环境的变化（如温度、湿度、光照强度、电压等）而改变自身阻值大小的电阻器，常用的有热敏电阻器、光敏电阻器、压敏电阻器、气敏电阻器、湿敏电阻器等。

（1）热敏电阻（NTC）

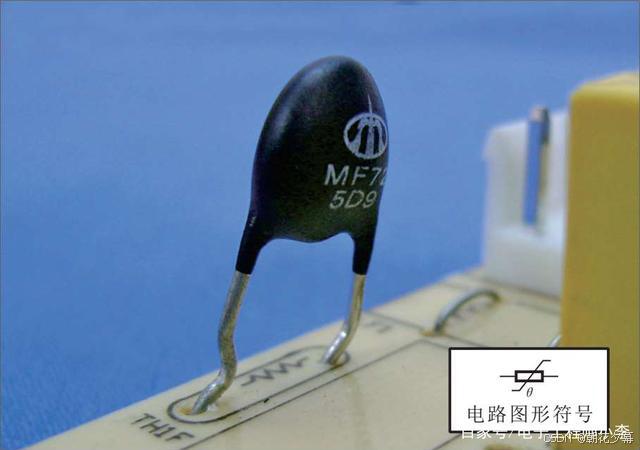

热敏电阻器大多是用单晶、多晶半导体材料制成的，如图所示。

图热敏电阻器

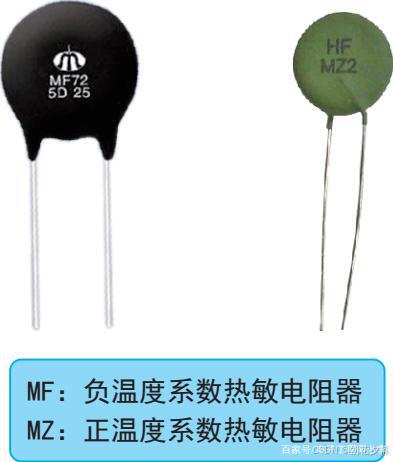

热敏电阻器的阻值随温度的变化而变化，可分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

（2）压敏电阻（VSR）

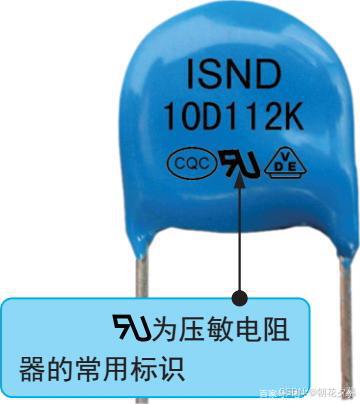

压敏电阻器是利用半导体材料的非线性特性原理制成的电阻器，如图所示。

图压敏电阻器

划重点：

①压敏电阻器的特点是当外加电压达到某一临界值时，阻值会急剧变小，常用作过压保护元器件，如电视机的行输出电路、消磁电路中均有压敏电阻器。

②压敏电阻器多采用直标法标识参数信息。

（3）光敏电阻

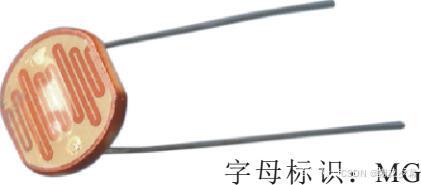

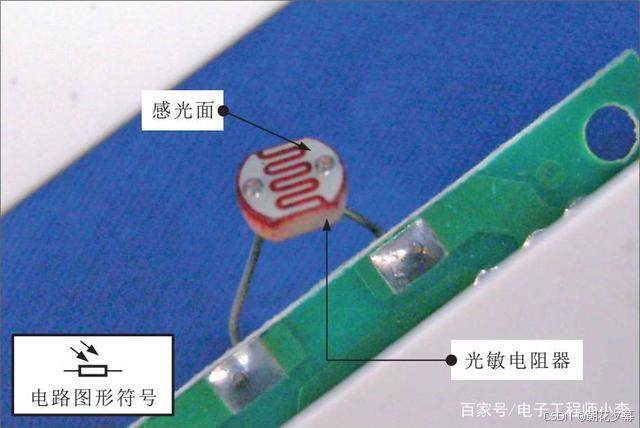

光敏电阻器是一种用具有光导特性的半导体材料制成的电阻器，如图所示。

图光敏电阻器

划重点：

①光敏电阻器的外壳上通常没有信息标识，但其感光面具有明显特征，很容易辨别。

②光敏电阻器利用半导体的光导特性，阻值随入射光线的强弱发生变化，当入射光线增强时，阻值明显减小；当入射光线减弱时，阻值显著增大。

（4）气敏电阻

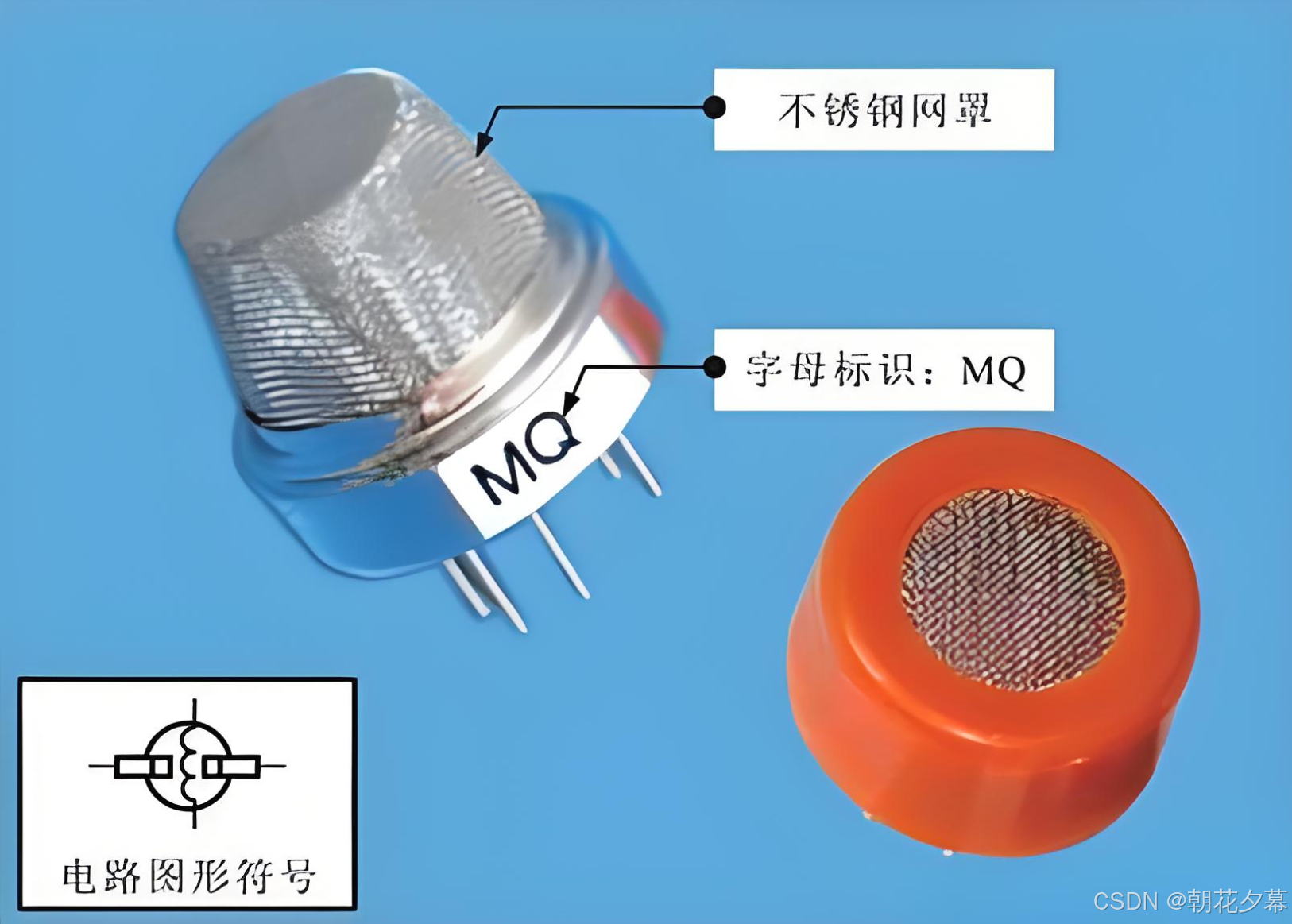

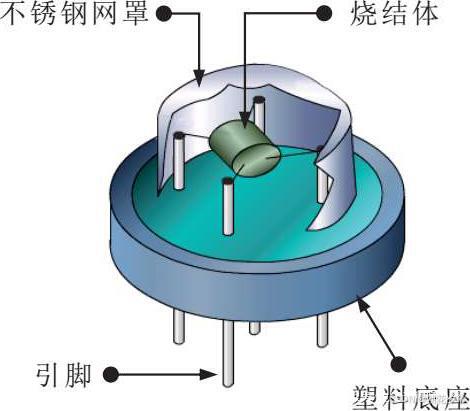

气敏电阻器是利用当金属氧化物半导体表面吸收某种气体分子时，因发生氧化反应或还原反应而使阻值发生改变的原理制成的电阻器，如下图所示。

图气敏电阻器

气敏电阻器内部的烧结体是某种金属氧化物粉料按一定比例添加铂催化剂、激活剂及其他添加剂后烧结而成的。

通常，气敏电阻器可以把某种气体的成分、浓度等转换成阻值，常作为气体感测元器件制成各种气体的检测仪器、报警器，如酒精测试仪、煤气报警器、火灾报警器等。

（5）湿敏电阻

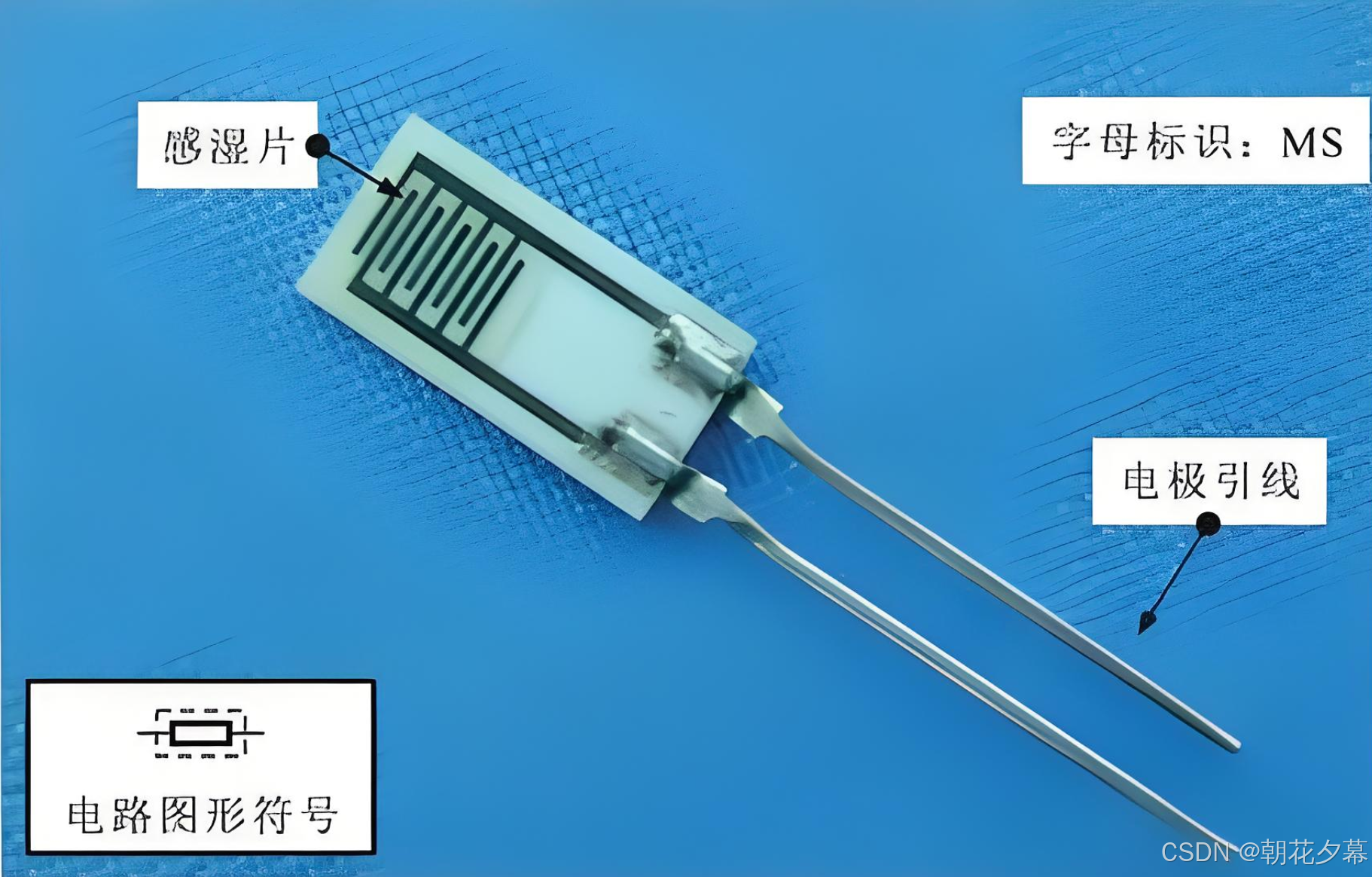

湿敏电阻器的阻值会随周围环境湿度的变化而变化，如图所示。

图湿敏电阻器

湿敏电阻器可分为正系数湿敏电阻器和负系数湿敏电阻器。正系数湿敏电阻器是当湿度升高时，阻值明显增大；当湿度降低时，阻值显著减小。负系数湿敏电阻器是当湿度降低时，阻值明显增大；当湿度升高时，阻值显著减小。

划重点：

①湿敏电阻器常用作传感器，用来检测环境湿度。

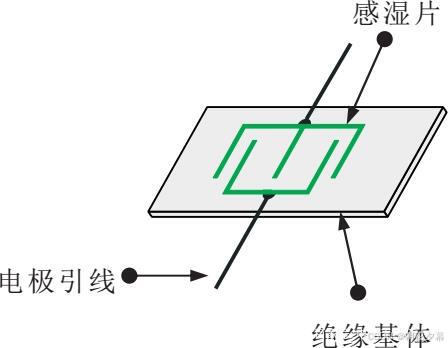

②湿敏电阻器是由感湿片或湿敏膜、电极引线和具有一定强度的绝缘基体组成的。

（6）高频电阻（射频电阻）

1、什么是射频电阻

射频电阻的本质还是电阻，只不过应用在射频、无线通讯应用领域，对电阻的要求非常高，价格也非常贵。射频电阻根据功能可以分为功率平衡电阻、功率微带电阻等，可以用在射频电路和微带电路中起到功率分配、隔离、π网衰减，也可以做终端负载等。

2、射频电阻的特点

根据射频电阻的功率大小以及电阻器性能的不同，射频电阻又可以分为功率平衡电阻，功率微带电阻，薄膜贴片高频电阻，贴片式负载电阻、射频负载电阻等等。射频电阻器及大功率微带电阻器特点表现在以下三个方面:

体积小，功率容量大，高频特性好，性能稳定可靠安装方便
适用于高频电路中作功率分配器，隔离电阻和终端负载电阻
无论是体积、功率、阻值、工作频率、驻波比、工作温度等都能根据不同的工作使用场合和要求做出不同规格的产品。

3、射频电阻和普通电阻的区别

普通电阻非常常见，在任何一件电子产品上都能见到。但是射频电阻在射频行业中应用，估计用过的人非常少。那么普通电阻和射频电阻有什么区别呢？

工作频率：普通电阻的工作频率比较低；而射频电路的工作频率非常非常高，要求射频电阻的工作频率也非常高，一般都超过GHz；
电压驻波比：普通电阻没有驻波比的要求，而射频电阻对驻波比有着严格的要求。理想情况下，我们希望电路的驻波比为1，这表示馈线和天线的阻抗完全匹配，没有能量的反射损耗；驻波比越大表明所产生的反射损耗越大。

（7）零欧姆电阻

零欧姆电阻一般用来在PCB板上做断路预设计和预留调试位，方便断开两块电路和调节匹配。

1、在PCB上为了调试方便或兼容设计等原因。

2、可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）

3、在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。

4、想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。

5、在布线时，如果实在布不过去了，也可以加一个0欧的电阻

6、在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。如地与地，电源和IC Pin间

7、单点接地（指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。）

8、熔丝作用

9、拟地和数字地单点接地

只要是地，最终都要接到一起，然后入大地。如果不接在一起就是”浮地”，存在压差，容易积累电荷，造成静电。地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如上有四种方法解决此问题：

（1）用磁珠连接;

（2）用电容连接;

（3）用电感连接;

（4）用0欧姆电阻连接。

磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。

电容隔直通交，造成浮地。电感体积大，杂散参数多，不稳定。0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用（0欧电阻也有阻抗），这点比磁珠强。

10、跨接时用于电流回路

当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。

11、配置电路

一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线，用贴片电阻效果好。

12、其他用途

布线时跨线;

调试/测试用;

临时取代其他贴片器件;

作为温度补偿器件;

更多时候是出于EMC对策的需要。另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。

还有就是不同尺寸0欧电阻允许通过电流不同，一般0603的1A，0805的2A，所以不同电流会选用不同尺寸的还有就是为磁珠、电感等预留位置时，得根据磁珠、电感的大小还做封装，所以0603、0805等不同尺寸的都有了。

（8）采样电阻

一般是高精密电阻，阻值很小，能过较大的电流，用作电流采样。

（9）可调电阻

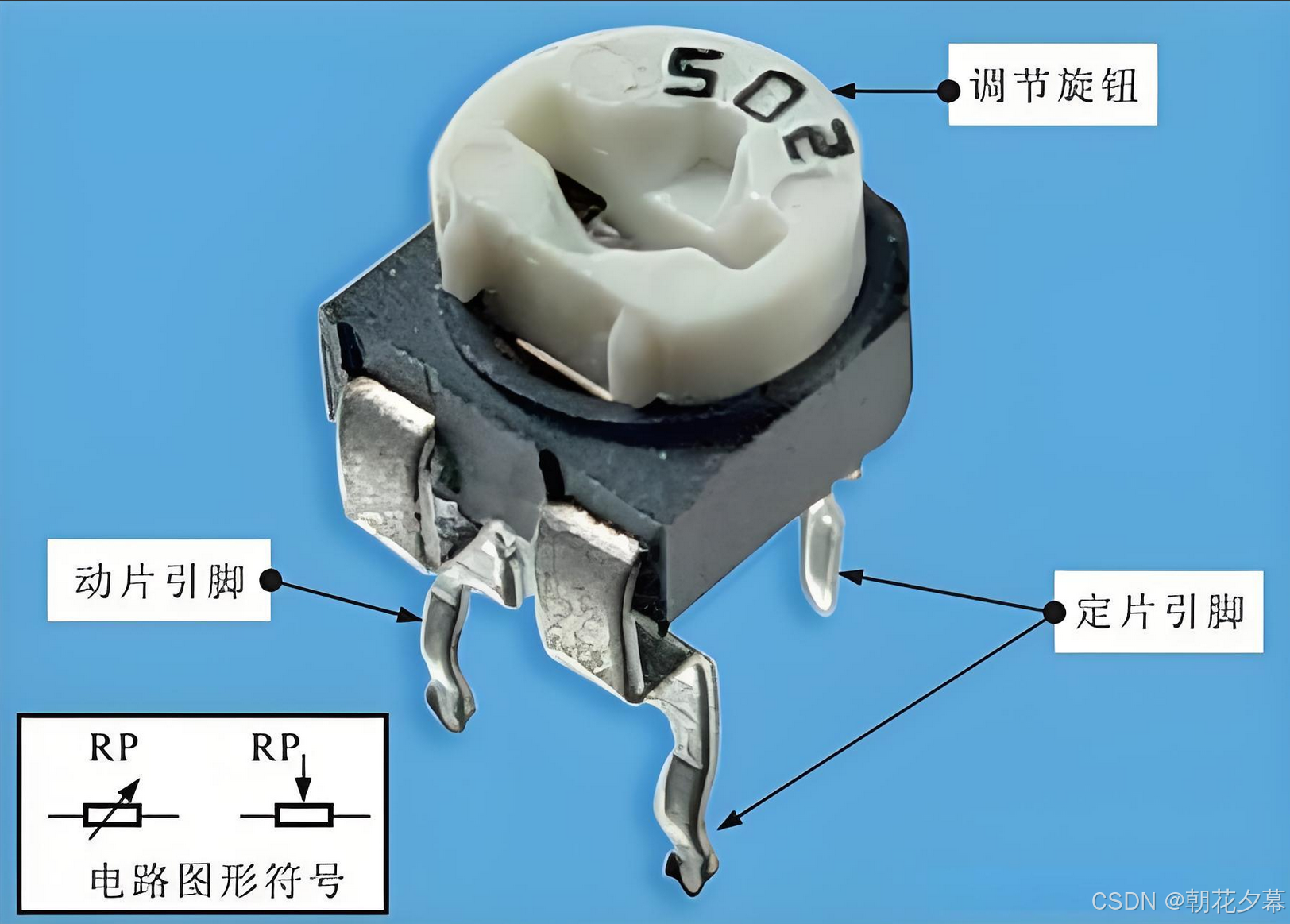

可调电阻器是一种阻值可任意改变的电阻器。这种电阻器的外壳上带有调节旋钮，通过手动可以调节阻值，如下图所示。

图可调电阻器

划重点：

（1）可调电阻器一般有3个引脚：两个定片引脚和一个动片引脚。

（2）转动调节旋钮，即可改变可调电阻器的阻值。

（3）可调电阻器的阻值是可以调节的，通常包括最大阻值、最小阻值和可变阻值。最大阻值和最小阻值都是将调节旋钮旋转到极端时的阻值。

（4）可调电阻器的最大阻值与可调电阻器的标称阻值十分相近；最小阻值一般为0Ω，个别可调电阻器的最小阻值不是0Ω；可变阻值是随意调节调节旋钮后的阻值，其大小在最小阻值与最大阻值之间。

（5）电位器适用于阻值需要经常调节且要求阻值稳定可靠的场合，如作为电视机的音量调节器件、收音机的音量调节器件、影碟机操作面板上的调节器件等。

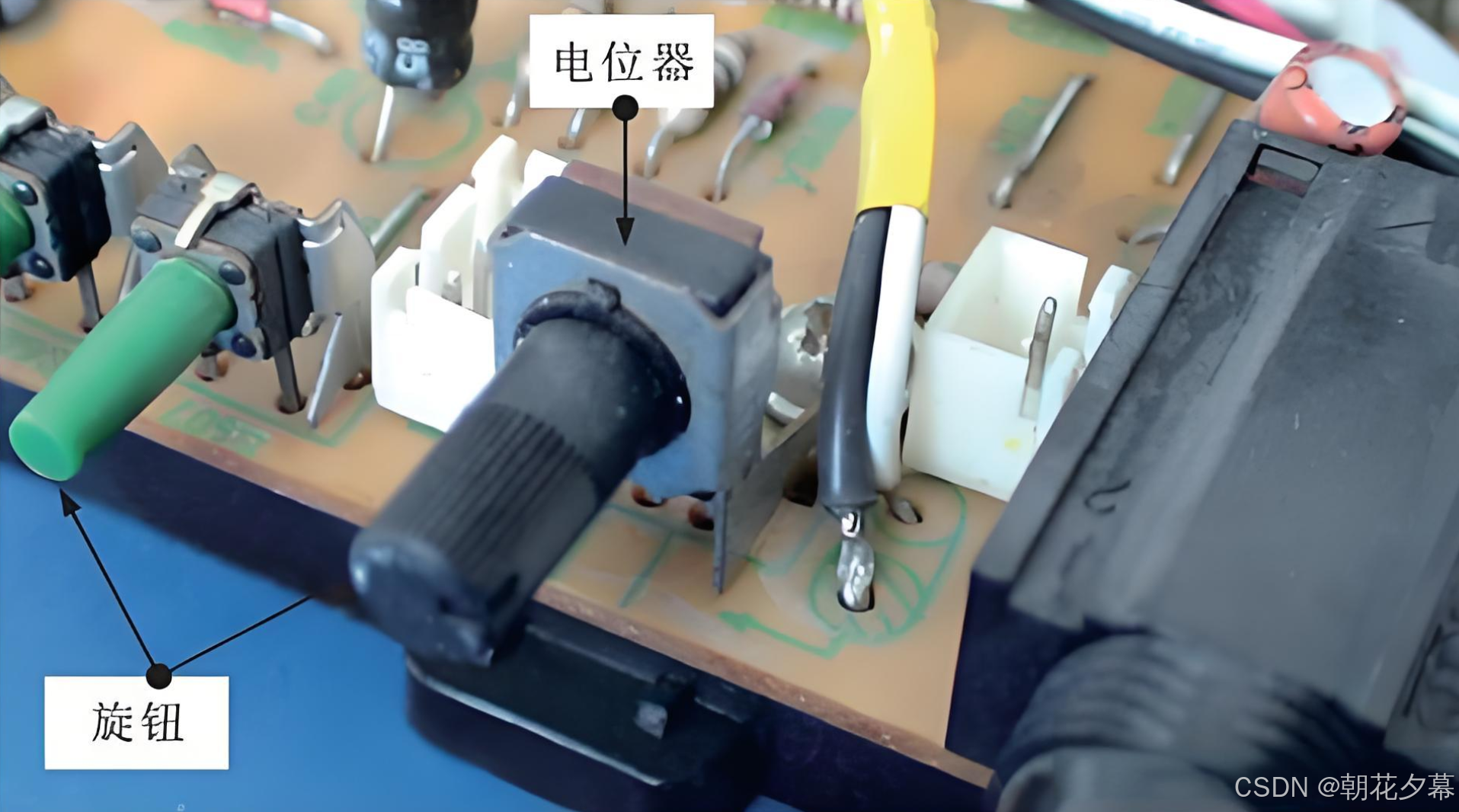

需要经常调节的可调电阻器又称电位器，下图为操作电路板上的电位器。

图操作电路板上的电位器

四、电阻的型号及阻值标注方法

1、型号标注方法

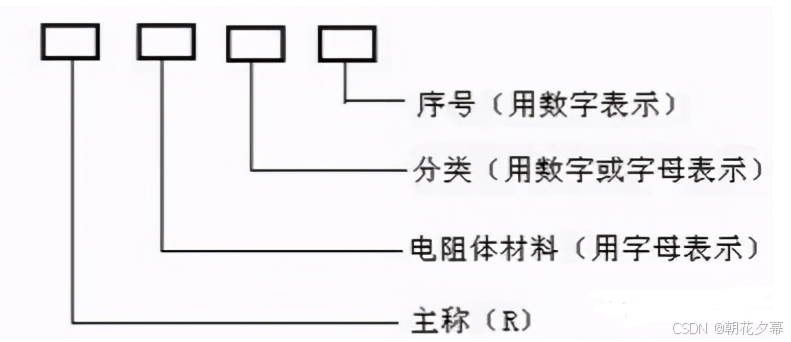

根据我国有关标准的规定，我国电阻器的型号命名方法如下：

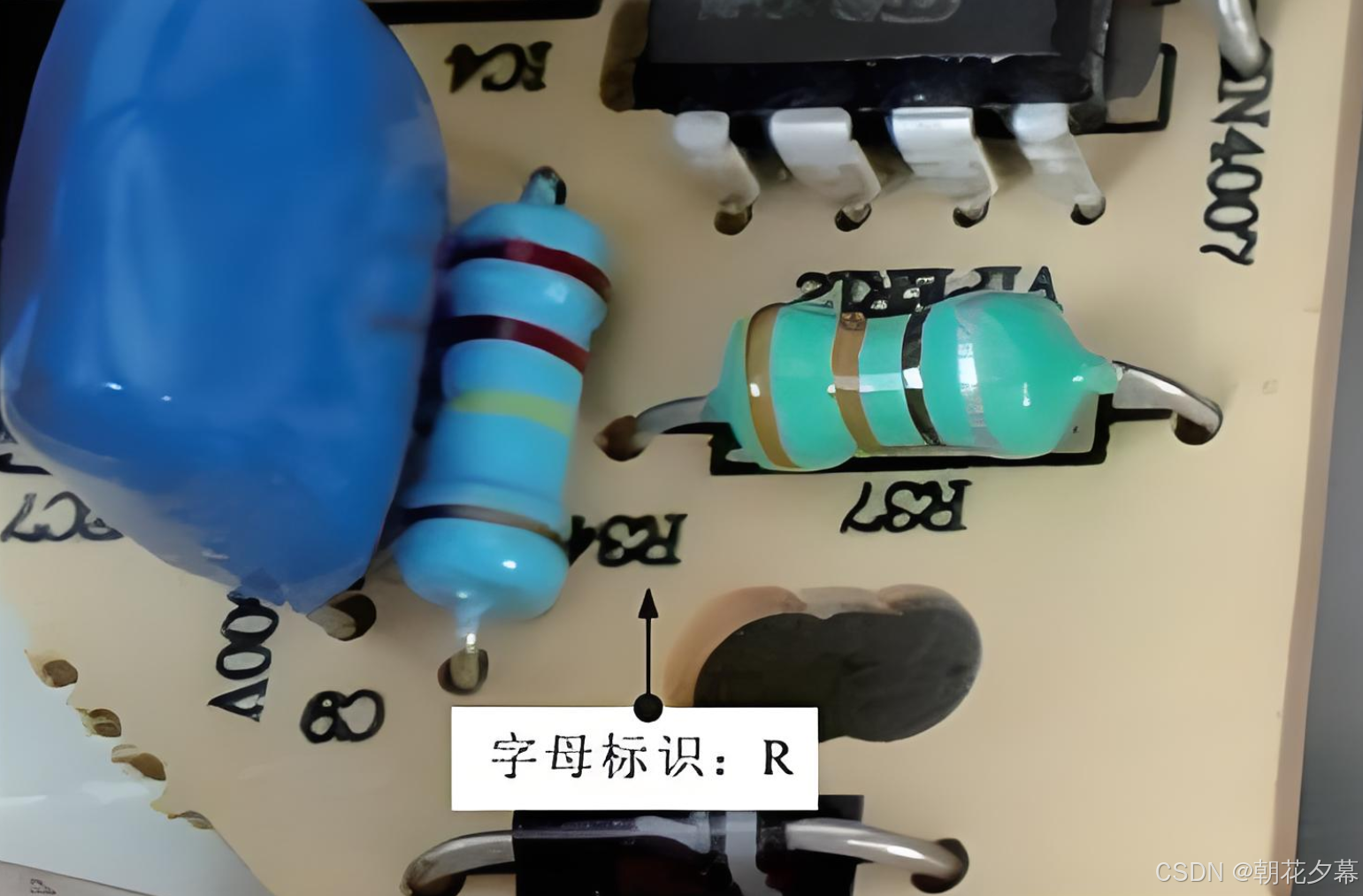

第一部分为主称，字母 R 表示电阻，字母W表示电位器。

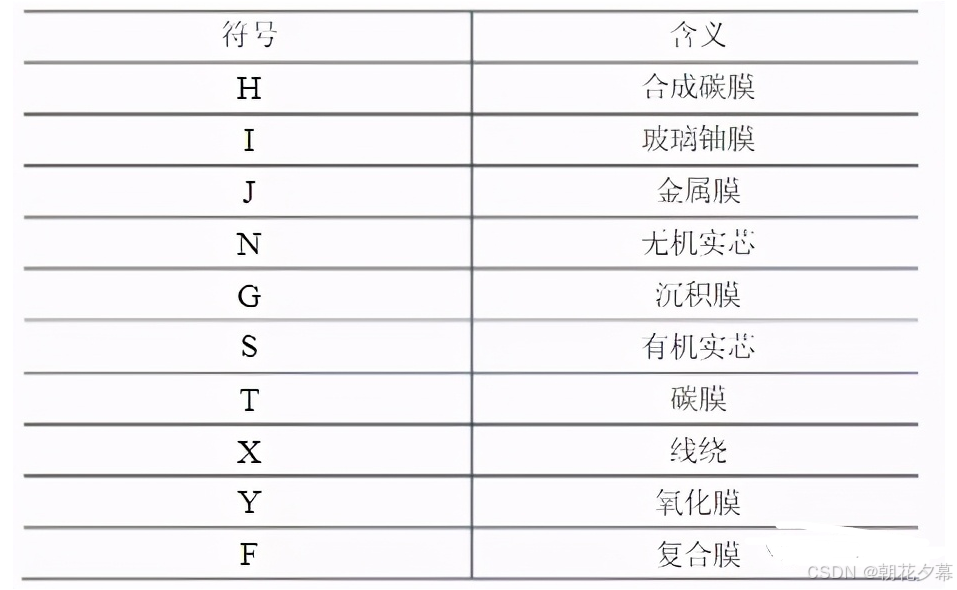

第二部分为电阻体材料，用字母表示，如附录表所示。

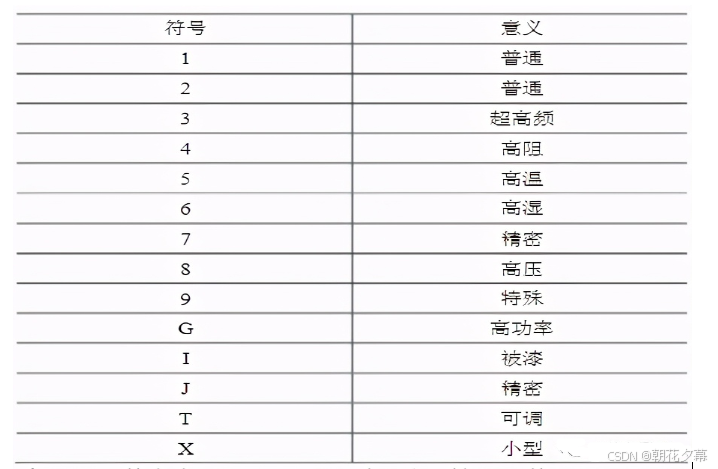

第三部分为分类特征，用数字或字母表示

第四部分为序号，用数字表示，以区别同类产品中不同的外型尺寸和性能参数。

2、阻值标注方法

（1）直标法

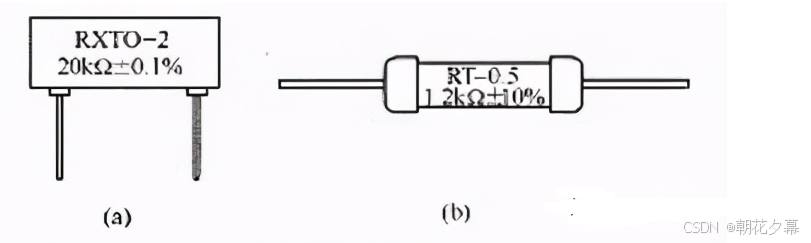

直标法就是将电阻器的类别、标称阻值、允许偏差以及额定功率直接标注在电阻器的外表面上，如附录图所示。

附录图表示标称值为 20KΩ、允许偏差为±1%、额定功率为 2W 的线绕电阻器；附录图则表示标称值为 1、2KΩ、允许偏差为±10%、额定功率为 0、5W 的碳膜电阻器。

（2）色标法

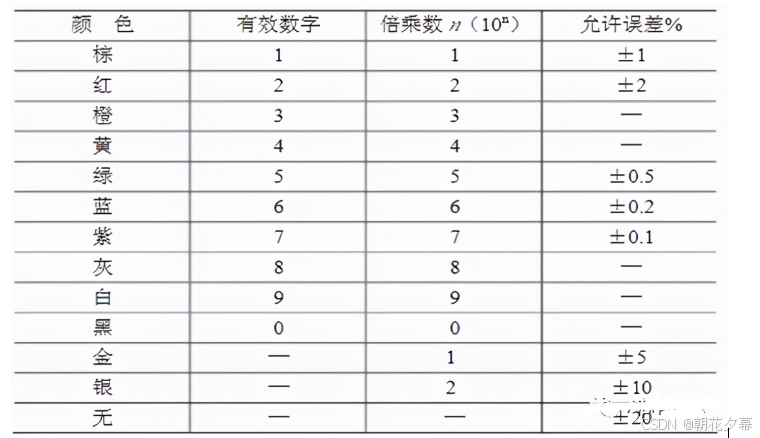

色标法指的是采用不同颜色的色带或色点，标志在电阻器的表面上，来表示电阻器的电阻值的大小以及允许偏差。小型化的电阻器都采用这种标注方法，各种颜色所对应的数值见附录表所示。

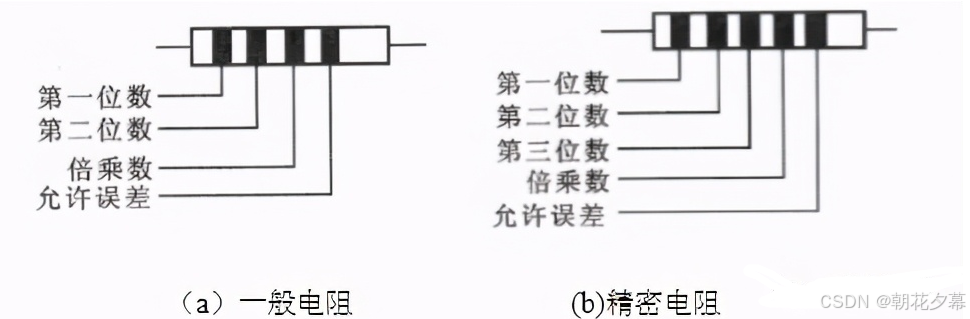

色标法又有两位有效数字（四环）和三位有效数字（五环）两种，其固定电阻器色环标志数值识别参见附录图所示。

五、电阻的参数

1、标称阻值

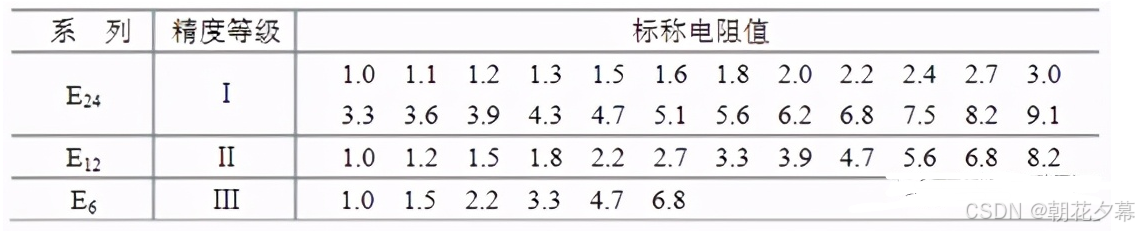

为了便于生产和使用，国家统一规定了一系列阻值作为电阻器阻值的标准值，这一系列阻值叫做电阻的标称阻值，简称标称值。电阻器的标称值为附录表所列数字的10n倍，其中，n为正整数、负整数或 0。

2、电阻的精密度

市场上成品电阻器的精度等级分为005级、01 或 00级、02 或 0级、Ⅰ级、Ⅱ级、Ⅲ级的很少采用。一般地，精度代号A=0、05%、B=0、1%、C=0、25%、D=0、5%、F=1%、G=2%、J=5%、K=10%、M=20%。

3、电阻的额定功率

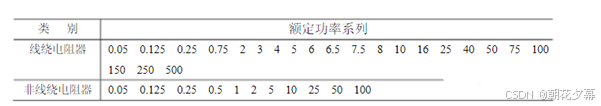

电阻器的额定功率通常是指在正常的（如温度、大气压等）气候条件下，电阻器长时间连续工作所允许消耗的最大功率。电阻器的额定功率系列如附录表所示。对于同一类电阻器，额定功率的大小决定它的几何尺寸，额定功率越大，其外形尺寸也就越大。

4、电阻的耐压值

指电阻两端能够施加的最大电压，由材料、封装、和额定功率决定。

电阻的耐压值一般比较少提，特别是新手，往往没有什么概念，以为电容才有耐压值。电阻两端能够施加的电压，一个是由额度功率决定，要保证功率不超过额度功率，另外就是电阻的耐压值了。虽然电阻体的功率不超过额度功率，但是过高的电压会导致电阻不稳定、电阻引脚间爬电等故障，在使用时需根据使用的电压选择合理的电阻。部分封装的耐压值包括：0603=50V，0805=100V，1206~2512=200V。而且，长时间应用中，电阻上的电压应该比额度耐压值小20%以上，不然时间一长就容易出问题了。

5、电阻的温度系数

电阻温度系数是描述电阻随温度变化的参数，单位一般为ppm/℃，意思是当温度变化1摄氏度时，电阻值改变百万分之几。

这个主要由电阻的材料决定的，一般厚膜片式电阻0603以上的封装都可以做到100ppm/℃。如果是12bit的ADC，0、25%的变化也就是10个LSB了。所以像AD620这样的运放，仅靠一个电阻调整放大倍数的，很多老工程师不会贪方便而使用，他们会使用常规电路，通过两个电阻的比例调节放大倍数，当电阻是相同类型的电阻时，温度引起的阻值变化不会带来比例的变化，电路就更稳定。在要求更高的精密仪表，会使用金属膜电阻，他们的温漂做到10至20ppm是容易的，当然也就贵点。总之，在仪表类的精密应用中，温度系数绝对是很重要的一个参数，电阻不精准可以在校准时调整参数，电阻随外界温度的变化是控制不了的。
