本文介绍了TI公司TPS5430和ADI公司LT1611两种DCDC芯片，用于正压转负压和负压转负压的电压转换，以及博主分享的12V转-5V和-10V设计实例。还提及了LDO7905在固定负压输出的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.由正压转负压

1.1 TPS5430

在这里插入图片描述

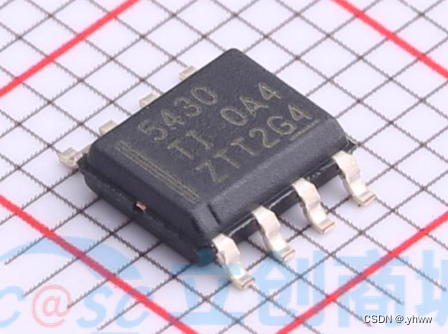

可选TI公司DCDC芯片TPS5430DDAR，这款芯片输入电压范围5.5V-36V，输出电压1.221V~32.04V，输出电流最大3A。

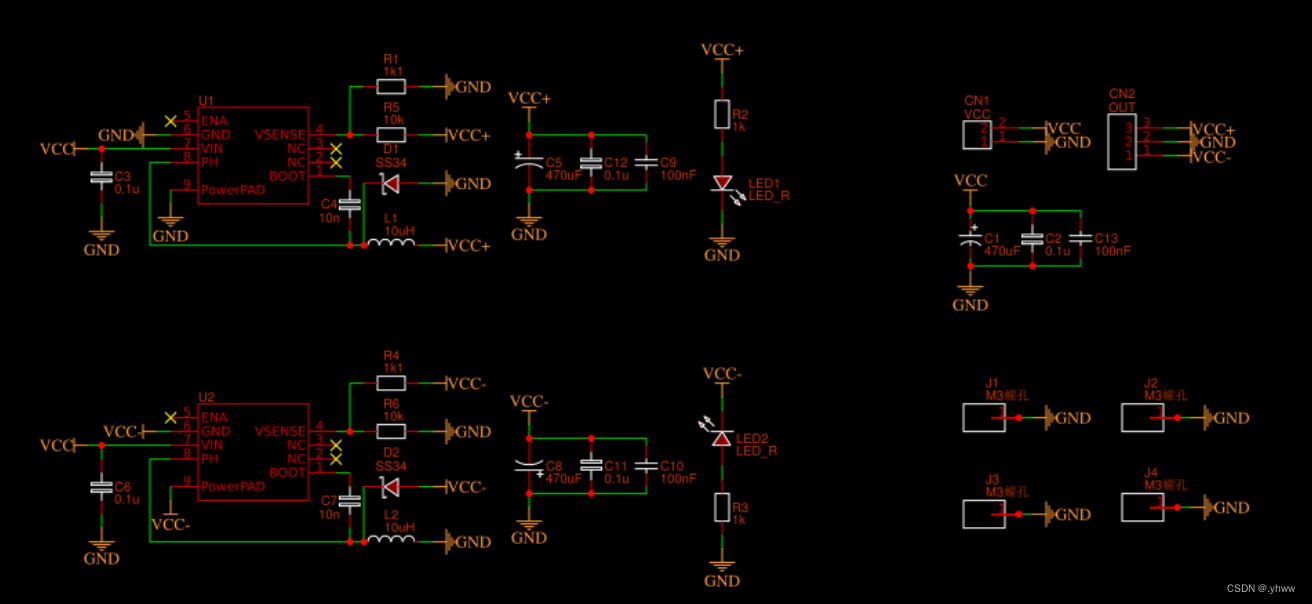

博主棒棒糖所设计的24V转±12V模块原理图如下所示：
在这里插入图片描述
上图参考链接https://oshwhub.com/hshgc/tps5430-dan-dian-yuan-zhuan-zheng-fu-shuang-dian-yuan

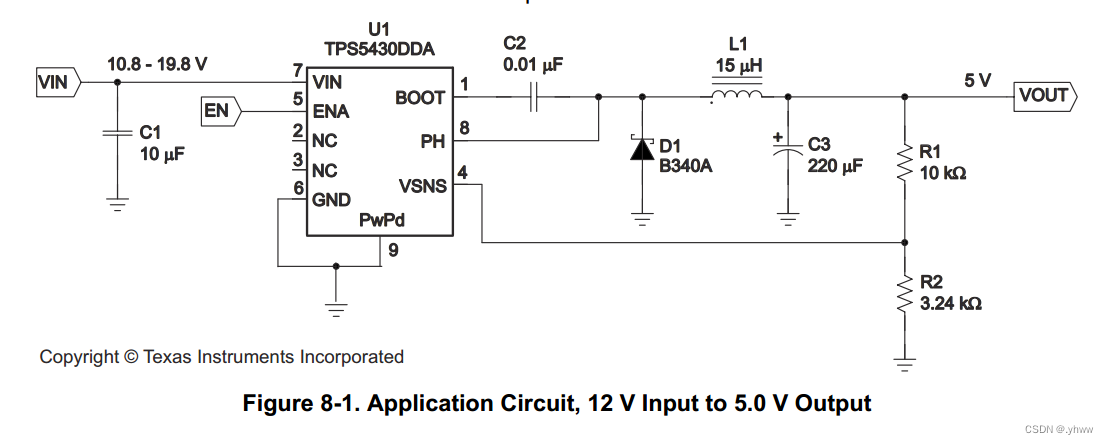

datasheet中12V转5V应用如下：
在这里插入图片描述
同理，需要产生-5V电压只需要将GND与5V引脚互换即可。

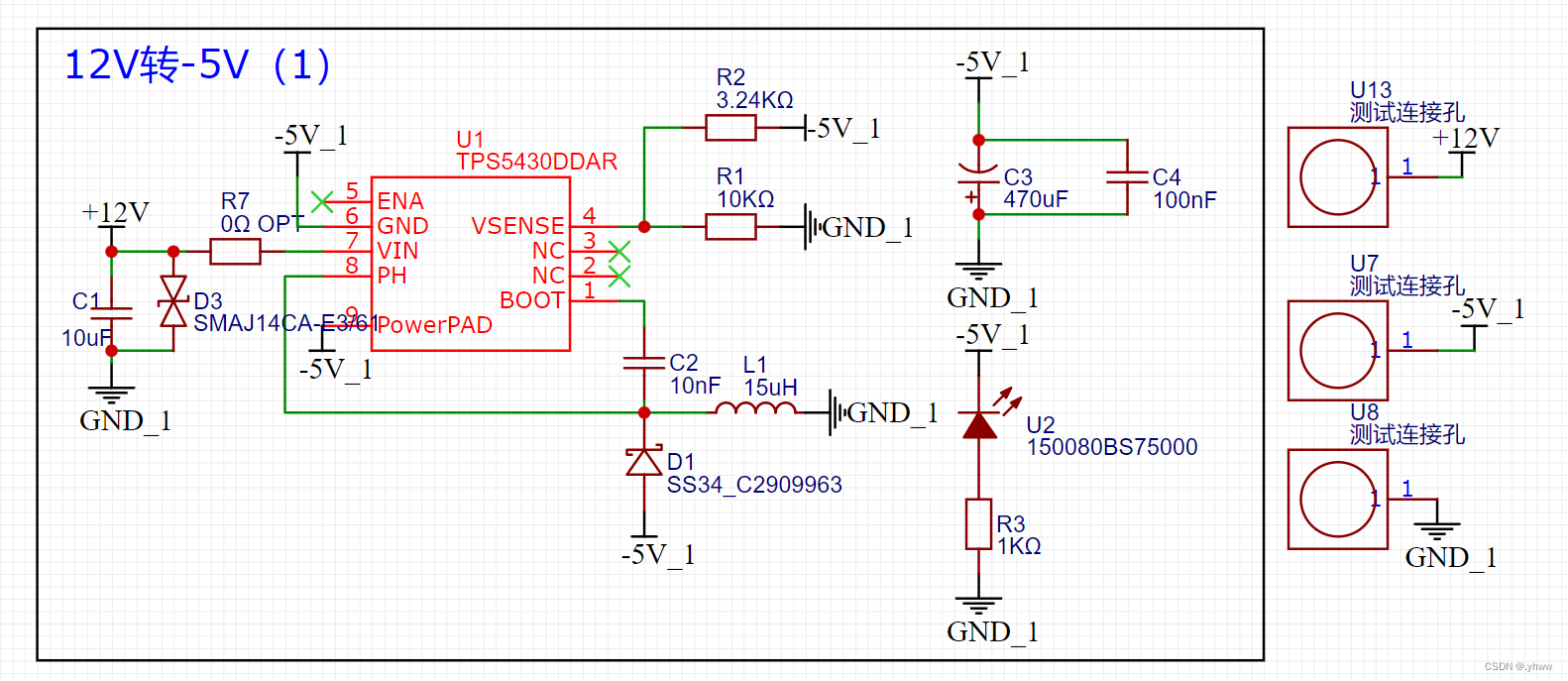

1.1.1 本人所设计12V转-5V原理图如下：

在这里插入图片描述

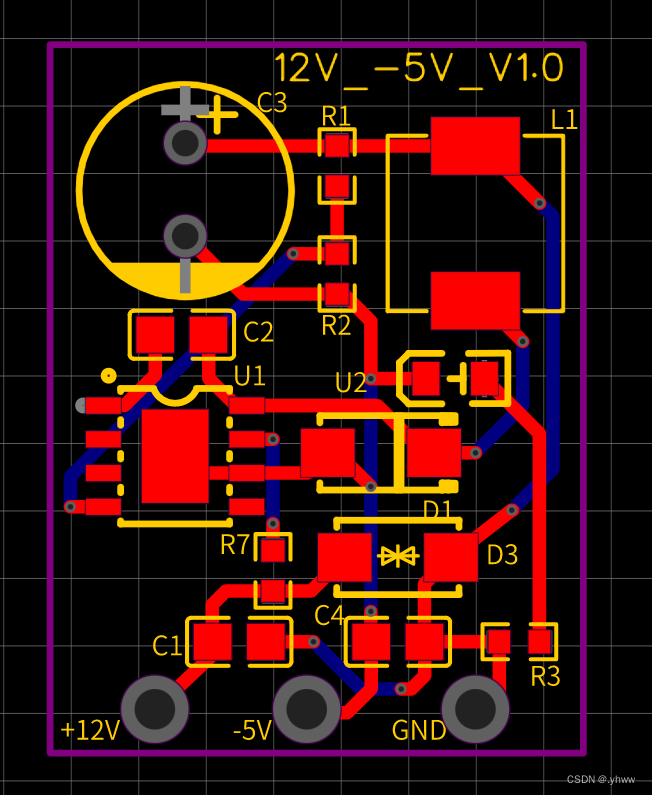

1.1.2 由上述原理图所设计PCB模块如下：

在这里插入图片描述

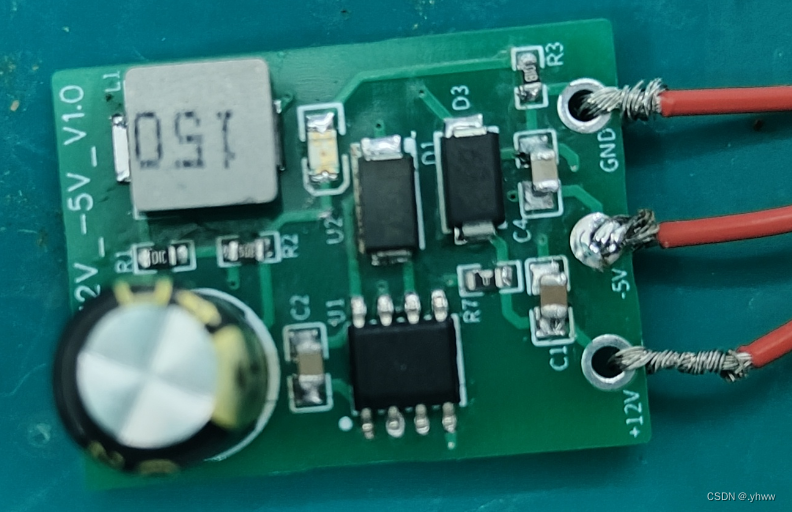

1.1.3 焊接成品如下：

在这里插入图片描述
通过测量，-5V输出电压正确，表明方案可行。

1.2 LT1611

在这里插入图片描述

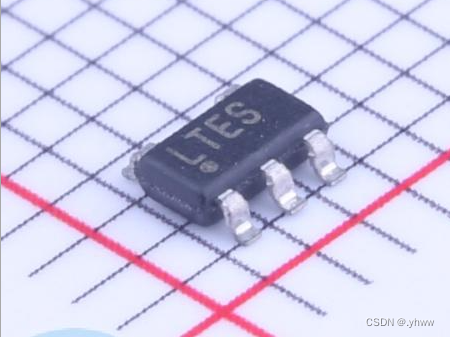

ADI公司的DCDC芯片LT1611，输入电压900mV到10V，输出电压为-10V到-900mV，最大输出电流550mA，该芯片可以直接将正电压转换为负电压。

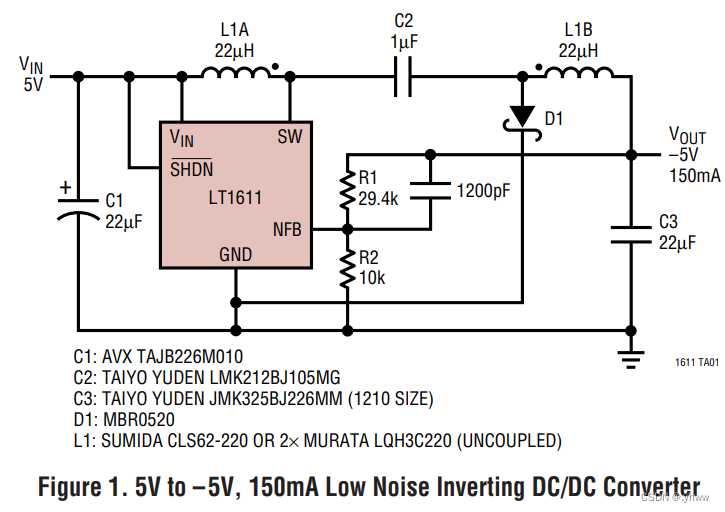

其150mA输出电流典型电路如下：
在这里插入图片描述

2.由负压转负压

2.1 LDO 7905

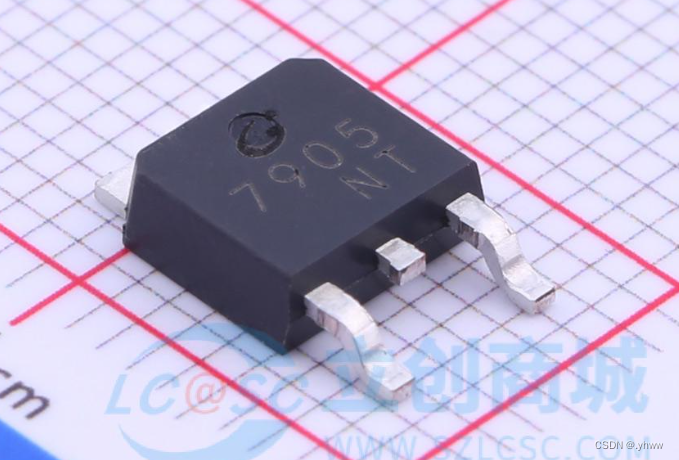

市面上的7905芯片非常多，常见的主要包括江苏长晶的CJ7905、华冠的LM7905T、TI的 LM7905CT等。其中长晶CJ7905芯片为例：其输出电压最大-35V，输出电压为固定-5V，输出电流最大1.5A。
在这里插入图片描述

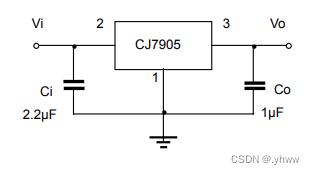

其典型应用如下：
在这里插入图片描述
