基于Mathemtica绘制一元酸滴定碱的滴定曲线(含V--PH曲线方程的推导)

基于Mathemtica绘制一元酸碱滴定曲线(含V–PH曲线方程的推导)

本文主要是关于Mathemtica绘制一元酸碱滴定曲线的介绍,并且用多种方法来绘制滴定曲线

一、酸滴定碱的V-PH方程的推导

在这里插入图片描述
酸滴定碱一共有四种情况,并且这四种情况已经被我同意起来了,如果是强酸或者强碱那么a或b是1(另外一种角度来解读的话就是k≥10^5),这是因为如此,我们就进行了统一。

二、基于MMA绘制滴定曲线的方法

1、 ContourPlot函数绘制(推荐)

(1)强酸滴定强碱模型
0.1 MHCl滴定0 0.1 M,20mlNaOH

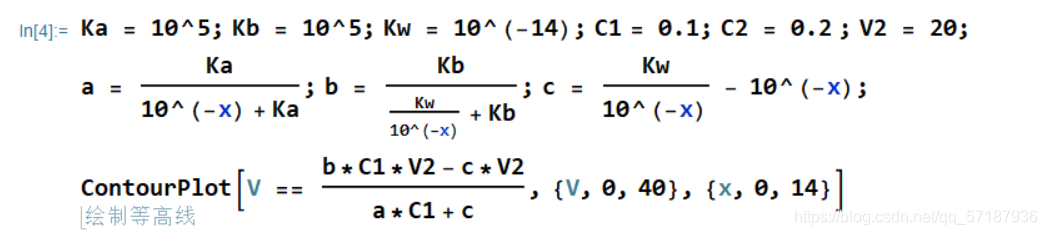

首先,我们输入如下代码:

Ka = 10^5; Kb = 10^5; Kw = 10^(-14); C1 = 0.1; C2 = 0.2 ; V2 = 20;
a = Ka/(10^(-x) + Ka); b = Kb/(Kw/10^(-x) + Kb); c =
 Kw/10^(-x) - 10^(-x);
ContourPlot[V == (b*C1*V2 - c*V2)/(a*C1 + c), {V, 0, 40}, {x, 0, 14}]

在这里插入图片描述

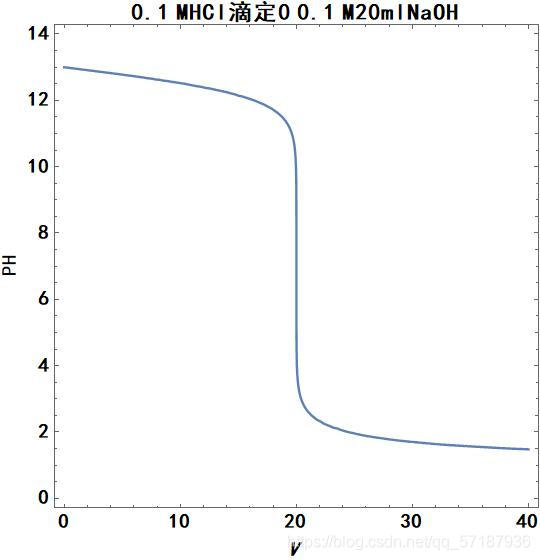

绘制图片如下:

在这里插入图片描述
(2)强酸滴定弱碱模型:

0.1MHCl滴定0.1M,20ml氨水

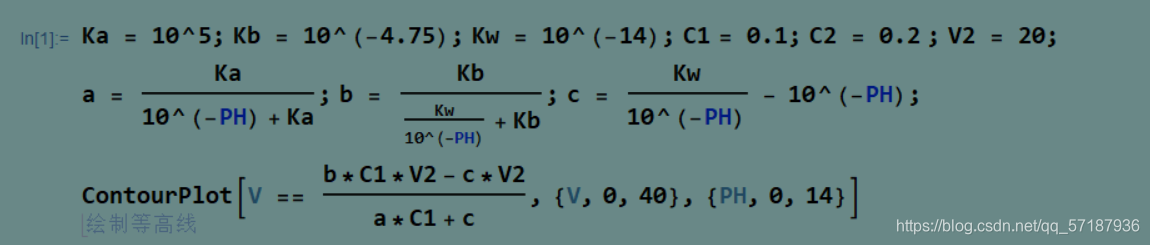

输入如下代码:

Ka = 10^5; Kb = 10^(-4.75); Kw =
 10^(-14); C1 = 0.1; C2 = 0.2 ; V2 = 20;
a = Ka/(10^(-PH) + Ka); b = Kb/(Kw/10^(-PH) + Kb); c =
 Kw/10^(-PH) - 10^(-PH);
ContourPlot[V == (b*C1*V2 - c*V2)/(a*C1 + c), {V, 0, 40}, {PH, 0, 14}]

在这里插入图片描述

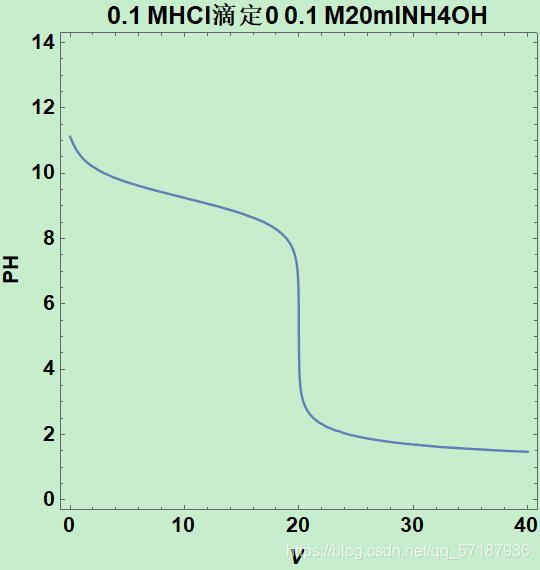

绘制如下图:

在这里插入图片描述

(3)弱酸滴定强碱模型:

0.1M醋酸滴定0.1M,20ml氢氧化钠

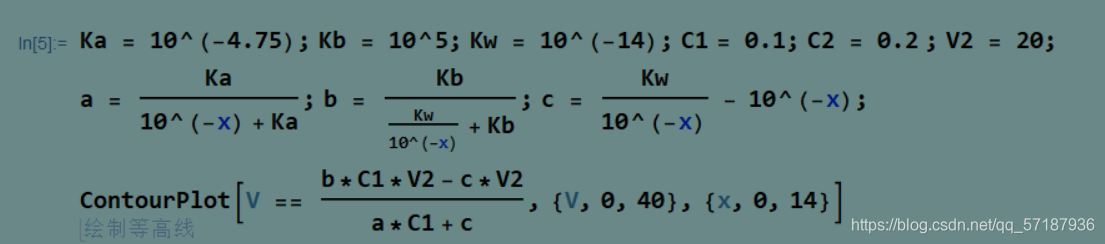

输入如下代码:

Ka = 10^(-4.75); Kb = 10^5; Kw =
 10^(-14); C1 = 0.1; C2 = 0.2 ; V2 = 20;
a = Ka/(10^(-x) + Ka); b = Kb/(Kw/10^(-x) + Kb); c =
 Kw/10^(-x) - 10^(-x);
ContourPlot[V == (b*C1*V2 - c*V2)/(a*C1 + c), {V, 0, 40}, {x, 0, 14}]

在这里插入图片描述

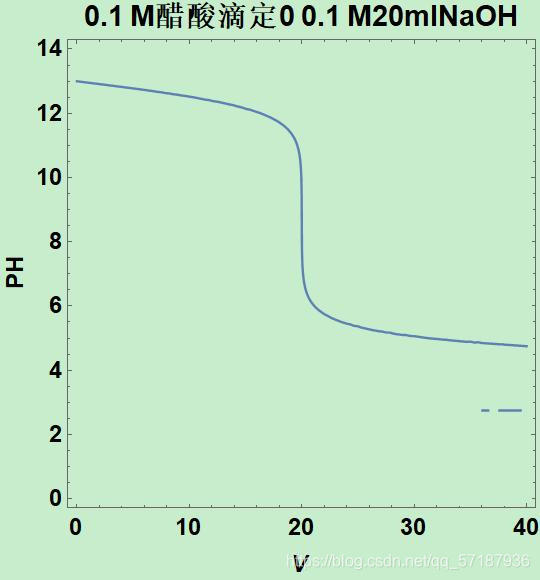

绘制如图:

在这里插入图片描述

(4)弱酸滴定弱碱:

0.1M醋酸滴定0.1M,20ml氨水

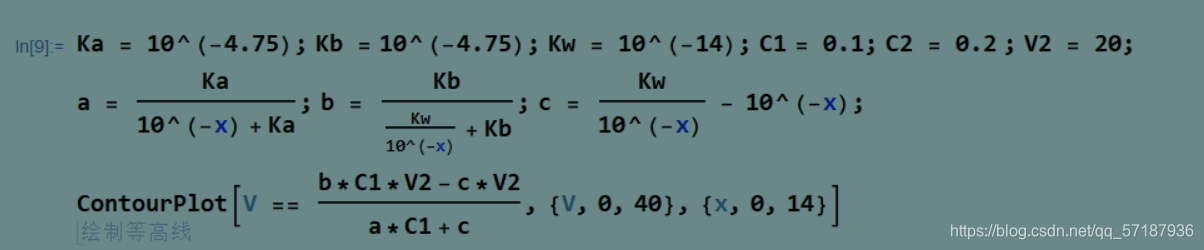

输入如下代码:

Ka = 10^(-4.75); Kb = 10^(-4.75); Kw =
 10^(-14); C1 = 0.1; C2 = 0.2 ; V2 = 20;
a = Ka/(10^(-x) + Ka); b = Kb/(Kw/10^(-x) + Kb); c =
 Kw/10^(-x) - 10^(-x);
ContourPlot[V == (b*C1*V2 - c*V2)/(a*C1 + c), {V, 0, 40}, {x, 0, 14}]

在这里插入图片描述

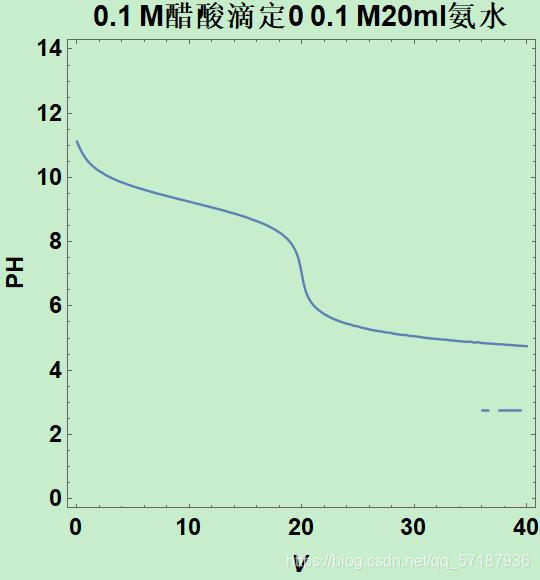

绘制图像如下:

在这里插入图片描述
