目录
💥1 概述
参与调峰的储能系统配置方案及经济性分析研究
储能辅助电网调峰原理分析
目前电网的调峰形势为在负荷尖峰时段有足够的旋转备用空间，但在负荷低谷时期，机组的向下

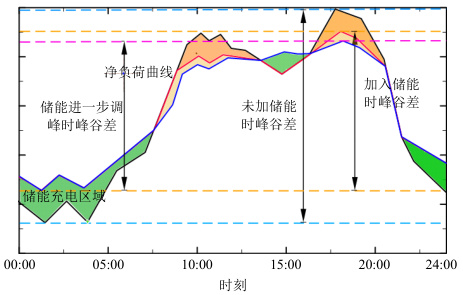

调节灵活性严重不足，从而导致大量弃风产生。储能辅助火电机组调峰基本原理如图 1 所示。
从图 1 中可以看出，储能辅助火电机组深度调峰可以有效改善电网调峰压力，减少弃风产生。而
储能系统产生的调峰效果主要取决于其配置方案，配置越高其调峰效果越好，但成本也随之大幅上升。储能系统的配置应兼顾经济性指标及技术性指标。
一、储能系统在电力调峰中的作用与价值
-
调峰机制与储能功能定位
调峰指在较长时段内平衡发电量与用电负荷的供需关系，通过储能系统实现"削峰填谷"。其核心价值体现在：- 负荷曲线平滑：通过充电（低谷期）和放电（高峰期）双向能量流动，降低峰谷差。如图2所示，储能系统可将负荷曲线波动减少30%-50%。
- 系统稳定性提升：缓解火电机组频繁启停压力，延长设备寿命。
- 新能源消纳促进：通过存储间歇性风光发电，提升可再生能源渗透率。
- 负荷曲线平滑：通过充电（低谷期）和放电（高峰期）双向能量流动，降低峰谷差。如图2所示，储能系统可将负荷曲线波动减少30%-50%。
-
技术经济双重价值
功能维度 技术价值 经济价值 调峰能力 响应速度<100ms，效率>90% 补偿收益0.3-0.7元/kWh 调频辅助 调节精度提升40% 调频里程补偿0.1-0.5元/MW·h 备用容量 15分钟内满功率响应 容量租赁收益200元/kWh·a
二、典型调峰储能系统配置方案
-
分类与选型标准

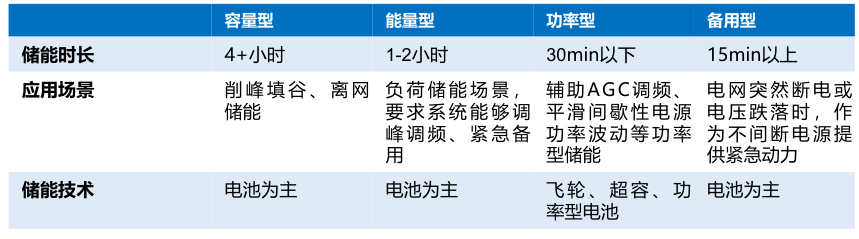

根据应用场景和技术特征，主流配置方案分为四类（基于整理）：类型 储能时长 核心技术 典型应用场景 技术指标示例 容量型 >4小时 锂离子电池、液流电池 区域电网削峰填谷 容量配置≥20%新能源装机 能量型 1-2小时 磷酸铁锂电池、压缩空气储能 工业园区负荷调节 充放电效率≥85% 功率型 <30分钟 飞轮、超级电容 AGC调频辅助 功率密度>5kW/kg 备用型 >15分钟 锂离子电池 电网紧急备用 SOC保持80%±5%
2. 典型配置方案
(1) 集中式储能电站
- 技术参数：容量100MW/200MWh级，充放电深度90%，循环寿命≥6000次
- 运行策略：采用两充两放模式，配合分时电价实现峰谷套利
- 案例：某220kV并网锂电池电站，年调峰收益3900万元，容量租赁收益2000万元
(2) 火储联合调峰系统
- 技术参数：熔融盐储热温度565℃，储热密度>700MJ/m³
- 经济性：降低火电机组调峰成本10.1%，提升风电消纳3.68%
(3) 分布式聚合储能
- 配置特点：多节点聚合形成虚拟电厂，容量5-50MW
- 收益模型：套利收益+调峰补偿+需求响应补贴
三、经济性分析框架与关键指标
-
全生命周期成本模型
- kp: 功率成本系数（元/kW）
- kq: 容量成本系数（元/kWh）
- 典型值：锂电系统初始投资1.5-2.0元/Wh
-
度电成本（LCOS）
技术类型 2024年LCOS（元/kWh） 2030年预测 锂电储能 0.3-0.4 <0.2 全钒液流电池 0.4-0.5 0.3-0.35 压缩空气储能 0.25-0.35 0.18-0.22 -
收益模型
- 某50MWh独立储能项目IRR达9.7%（调峰补偿1元/kWh，年调用500次）
- 共享储能项目综合收益可达6200万元/年（含套利、租赁、补贴）
四、外部影响因素与优化路径
-
政策驱动机制
- 电价机制：分时电价峰谷差>0.7元/kWh时具备经济性，如浙江实现两充两放策略
- 补贴政策：地方度电补贴0.1-0.3元，容量补贴30元/kWh·a
-
技术降本路径
降本维度 当前水平 2030年目标 降本贡献度 电芯成本 0.5元/Wh 0.3元/Wh 40% 系统效率 85%-90% 92%-95% 15% 循环寿命 6000次 10000次 25% -
市场机制创新
- 容量租赁市场：形成200-300元/kWh·a的交易价格
- 虚拟电厂聚合：提升分布式储能利用率30%以上
五、典型场景运行案例分析
案例1：某省100MW/200MWh共享储能电站
-
运行策略：日两充两放（23:00-7:00充电，11:00-13:00/19:00-21:00放电）
-
经济指标：
收益项 金额（万元/年） 占比 峰谷套利 3900 63% 容量租赁 2000 32% 调峰补偿 300 5% IRR 12.4% -
案例2：火储联合深度调峰系统
- 技术参数：配置20%机组容量的熔融盐储热系统
- 经济效益：
- 调峰成本下降10.1%
- 年增收2100万元（含节省燃料成本与调峰补偿）
结论与建议
- 配置方案选择：优先采用"锂电+液流电池"混合储能，兼顾功率与能量需求
- 经济性提升路径：通过容量租赁、虚拟电厂聚合提升收益率3-5个百分点
- 政策建议：推动峰谷价差>0.8元/kWh，建立容量补偿机制
该研究体系通过技术参数优化与收益模式创新，可为储能参与调峰提供全生命周期经济性解决方案，支撑新型电力系统建设。
📚2 运行结果
2.1 模式设置
基础调峰：50%出力，Pmin=0.5*Pmax
深度调峰：40%出力，Pmin=0.4*Pmax, 600mw可以深度调峰，200-300不可以（50%出力）。
投油，30%出力。
场景设置
2.2 新能源消纳曲线：（模式1-模式3）
2.3 场景3下的运行结果
2.4 储能配置结果
2.5 两个灵敏度分析
部分代码：
%储能电池（对应公式30）
summ2=0;
for l=1:1:24
summ2=summ2+max(x2(1,l),0)*ng+min(x2(1,l),0)/np;
end
c =[c,summ2==0];%容量平衡约束
summ4=E0;
for l=1:1:24
summ4=summ4+max(x2(1,l),0)*ng+np*min(x2(1,l),0);
c =[c,Ehmax*0.1<=summ4<=Ehmax*0.9];%容量上下限约束
end
for l=1:1:24
summ9=max(x2(1,l),0)*ng+np*min(x2(1,l),0);
c =[c,-Pgmax<=summ9<=Pgmax];%功率上下限约束
end
%风机
c =[c,0<=x3<=fj];%可再生能源消纳约束
%日负荷平衡约束
for i=1:24
c =[c,sum(x1(:,i))-sum(x2(:,i))+sum(x3(:,i))==load(i)];%
end
%% 目标函数
%储能设备（公式1）
C1=(CE*1000*Ehmax+CP*1000*Pgmax)*(rs*(1+rs)^Nz)/(((1+rs)^Nz)-1)/(365*Nz);
%储能设备（公式2）
C2=0;
for i=1:24
C2=C2+abs(x2(1,i))*0.0075*1000;%储能充放电成本
end
%火电机组（公式3）
C3=0;
for j=1:6
for i=1:24
C3=C3+ag(j)*x1(j,i)*x1(j,i)+bg(j)*x1(j,i)+cg(j);%机组发电成本
end
end
%火电机组（公式4-5）
C4=0;
for j=1:6
for i=1:24
C4=C4+0.05*1000*abs(x1(j,i));%机组发电成本
end
end
C5=0;
% for j=1:2
% for i=1:24
% C5=C5+b2(j,1)*4.8*6130;%投油成本
% end
% end
%弃风成本（公式6）
C6=0;
for i=1:24
C6=C6+0.61*1000*max(fj(i)-x3(1,i),0);%
end
%储能套利（公式7）
C7=0;
for i=1:24
C7=C7+Pgs(i)*(max(x2(1,i),0)*ng+np*min(x2(1,i),0));
end
%储能补偿（公式8）
C8=0;
for i=1:24
C8=C8+0.4*max(x2(1,i),0)*ng;%调单位补偿
end
%火电机组补偿（公式9）
C9=0;
for j=1:6
for i=1:24
C9=C9+0.01*(Pmin1(j)-x1(j,i));%max(0,Pmin1(j)-x1(j,i)),求解时间变长
end
end
%新能源消纳（公式15）
C10=0;
for i=1:24
C10=C10+0.05*(x3(1,i)-xn(i));%指标归一化
end
%调峰成本（公式28-29）
GD=5000;%基础调峰成本
GC=5000*1.2;%不投油深度调峰成本
GO=4.8*6130;%投油深度调峰成本%储能电池（对应公式30）
summ2=0;
for l=1:1:24
summ2=summ2+max(x2(1,l),0)*ng+min(x2(1,l),0)/np;
end
c =[c,summ2==0];%容量平衡约束
summ4=E0;
for l=1:1:24
summ4=summ4+max(x2(1,l),0)*ng+np*min(x2(1,l),0);
c =[c,Ehmax*0.1<=summ4<=Ehmax*0.9];%容量上下限约束
end
for l=1:1:24
summ9=max(x2(1,l),0)*ng+np*min(x2(1,l),0);
c =[c,-Pgmax<=summ9<=Pgmax];%功率上下限约束
end
%风机
c =[c,0<=x3<=fj];%可再生能源消纳约束
%日负荷平衡约束
for i=1:24
c =[c,sum(x1(:,i))-sum(x2(:,i))+sum(x3(:,i))==load(i)];%
end
%% 目标函数
%储能设备（公式1）
C1=(CE*1000*Ehmax+CP*1000*Pgmax)*(rs*(1+rs)^Nz)/(((1+rs)^Nz)-1)/(365*Nz);
%储能设备（公式2）
C2=0;
for i=1:24
C2=C2+abs(x2(1,i))*0.0075*1000;%储能充放电成本
end
%火电机组（公式3）
C3=0;
for j=1:6
for i=1:24
C3=C3+ag(j)*x1(j,i)*x1(j,i)+bg(j)*x1(j,i)+cg(j);%机组发电成本
end
end
%火电机组（公式4-5）
C4=0;
for j=1:6
for i=1:24
C4=C4+0.05*1000*abs(x1(j,i));%机组发电成本
end
end
C5=0;
% for j=1:2
% for i=1:24
% C5=C5+b2(j,1)*4.8*6130;%投油成本
% end
% end
%弃风成本（公式6）
C6=0;
for i=1:24
C6=C6+0.61*1000*max(fj(i)-x3(1,i),0);%
end
%储能套利（公式7）
C7=0;
for i=1:24
C7=C7+Pgs(i)*(max(x2(1,i),0)*ng+np*min(x2(1,i),0));
end
%储能补偿（公式8）
C8=0;
for i=1:24
C8=C8+0.4*max(x2(1,i),0)*ng;%调单位补偿
end
%火电机组补偿（公式9）
C9=0;
for j=1:6
for i=1:24
C9=C9+0.01*(Pmin1(j)-x1(j,i));%max(0,Pmin1(j)-x1(j,i)),求解时间变长
end
end
%新能源消纳（公式15）
C10=0;
for i=1:24
C10=C10+0.05*(x3(1,i)-xn(i));%指标归一化
end
%调峰成本（公式28-29）
GD=5000;%基础调峰成本
GC=5000*1.2;%不投油深度调峰成本
GO=4.8*6130;%投油深度调峰成本
🎉3 文献来源
部分理论来源于网络，如有侵权请联系删除。
[1]李军徽,张嘉辉,李翠萍等.参与调峰的储能系统配置方案及经济性分析[J].电工技术学报,2021,36(19):4148-4160.DOI:10.19595/j.cnki.1000-6753.tces.200678.
