OLED文字取模步骤

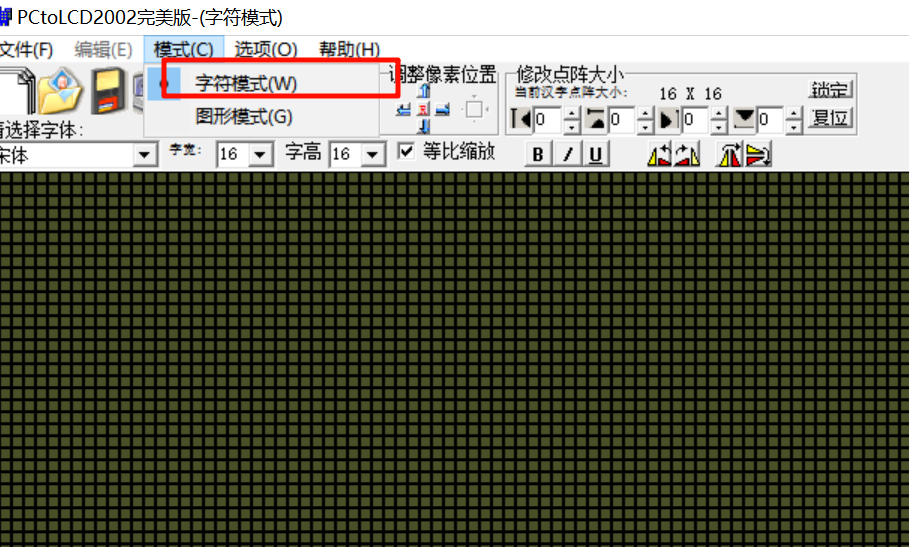

1.打开取模软件, 点击模式, 选择字符模式

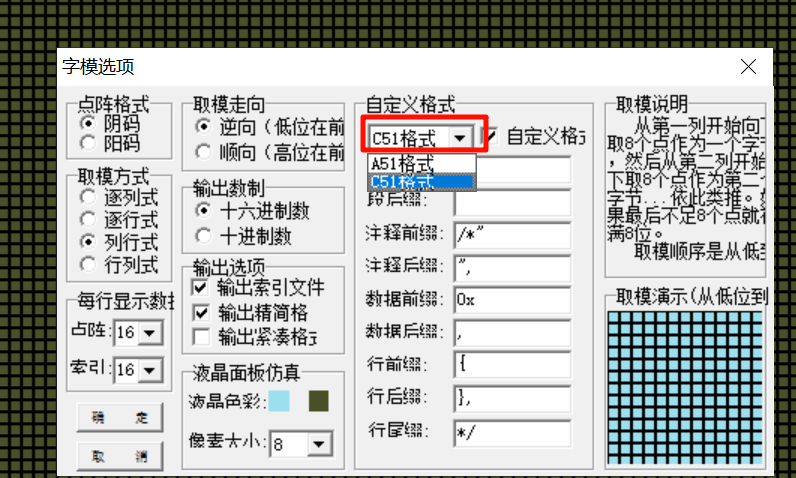

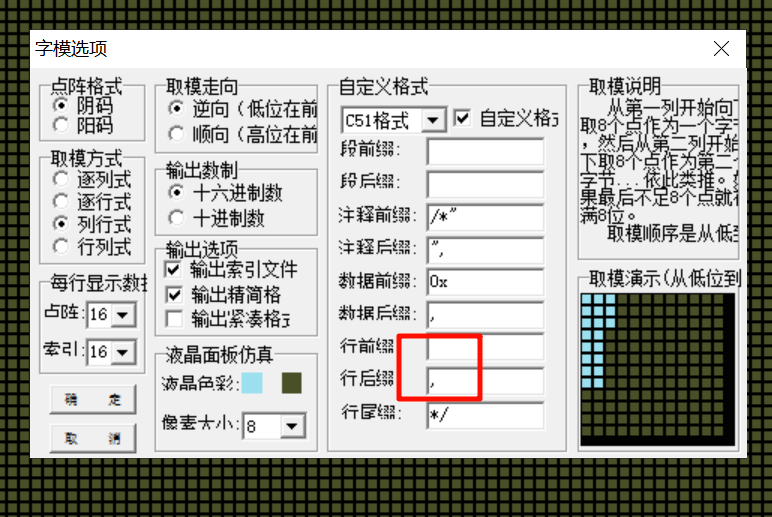

2.点击选项,自定义格式,选择 C51
![image-20240820111328946](https://img-blog.csdnimg.cn/img_convert/b2611fd774812f504a6957d541249642.png)

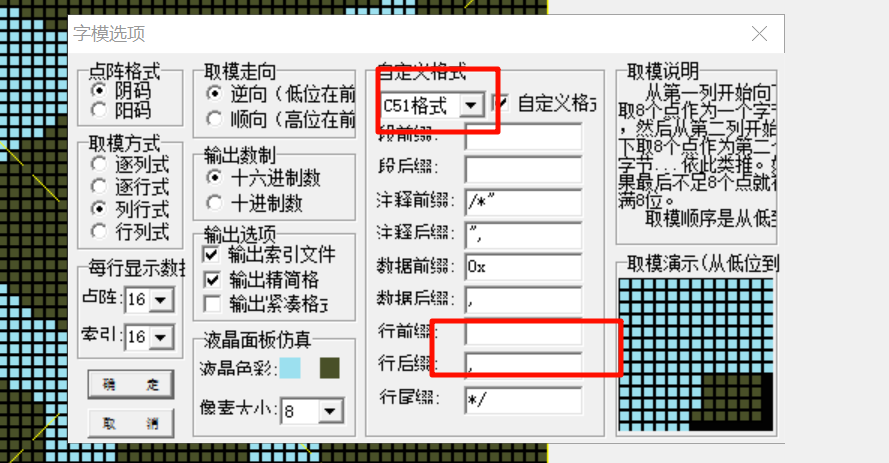

3.删掉行前缀和行后缀的大括号
![image-20240820111412426](https://img-blog.csdnimg.cn/img_convert/47b954c4c301b8e6e50b45d1be8f1aac.png)

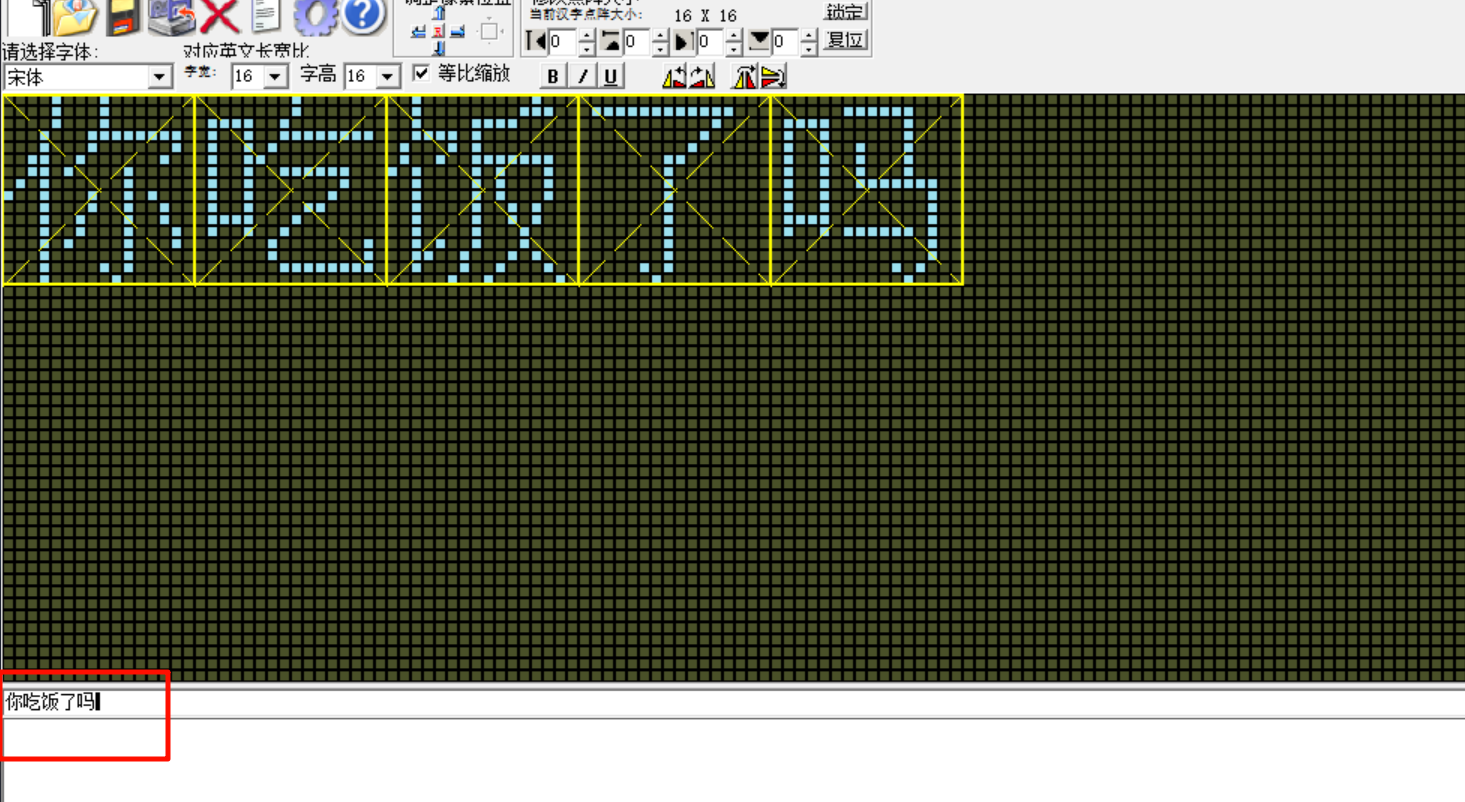

4.点击确定, 在这里输入文字, 就可以显示了

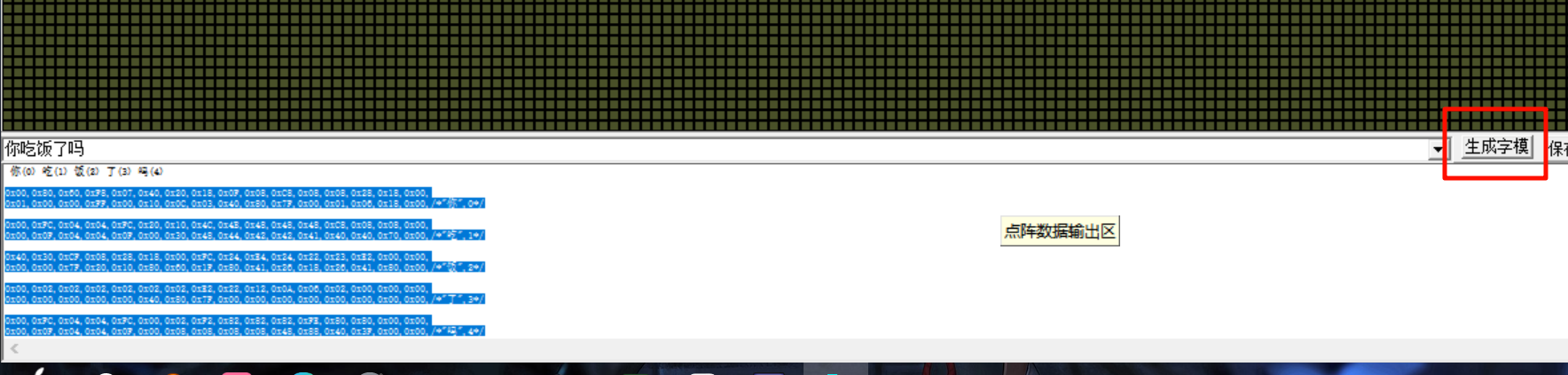

5.然后点击生成字模,鼠标选中复制这些
6.这样,我们取模的字就成功了
7.接着去黏贴到OLED的配置字库函数就可以了
OLED图片取模步骤
1.在网上找一张简笔画图片
可以在阿里巴巴矢量图里面找

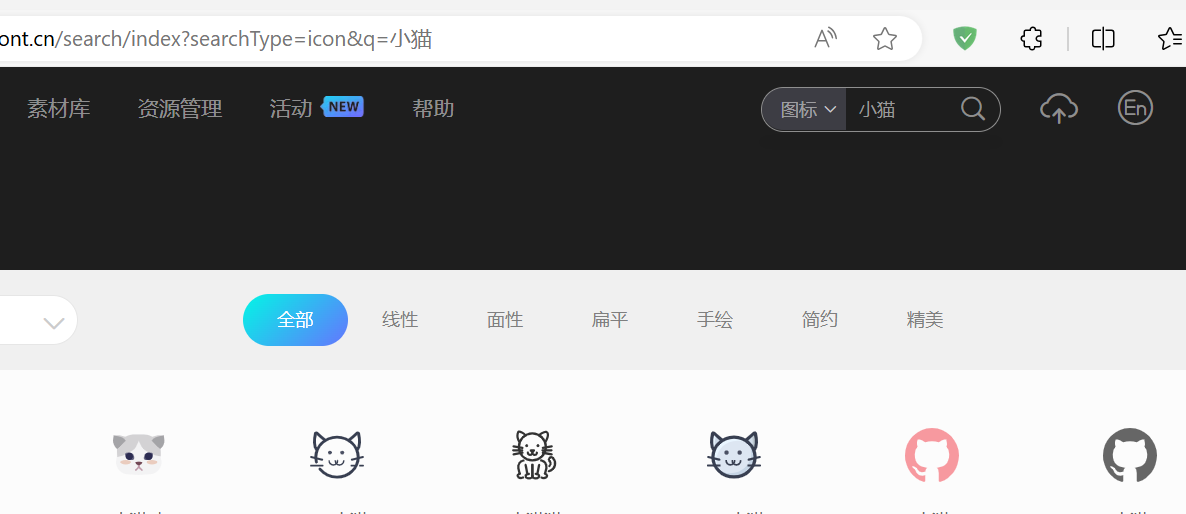

2.搜索小猫

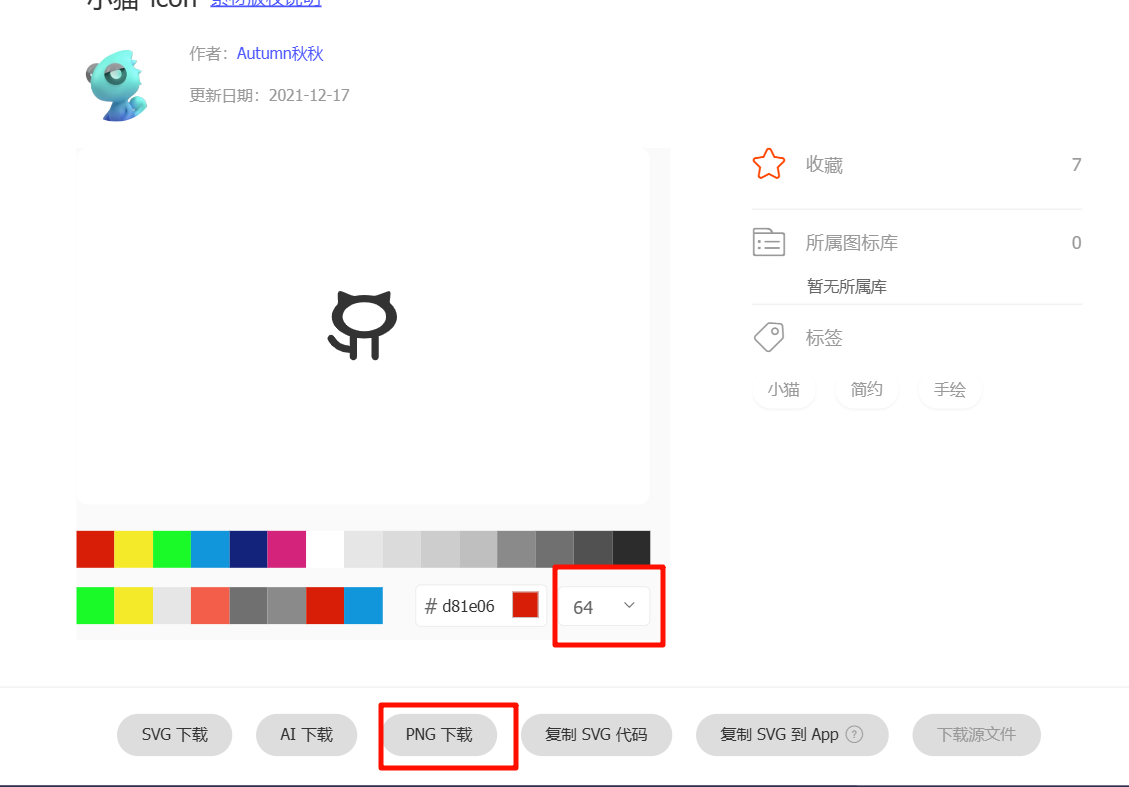

3.选中,然后点击下载,
可以挑选大小, OLED屏幕, 像素点是 128*64
我们图形是正方形, 所以, 我们选择 64, 然后PNG下载
![image-20240820120751316](https://img-blog.csdnimg.cn/img_convert/af959b8f2e6c3649b39a13a8d7d41a74.png)

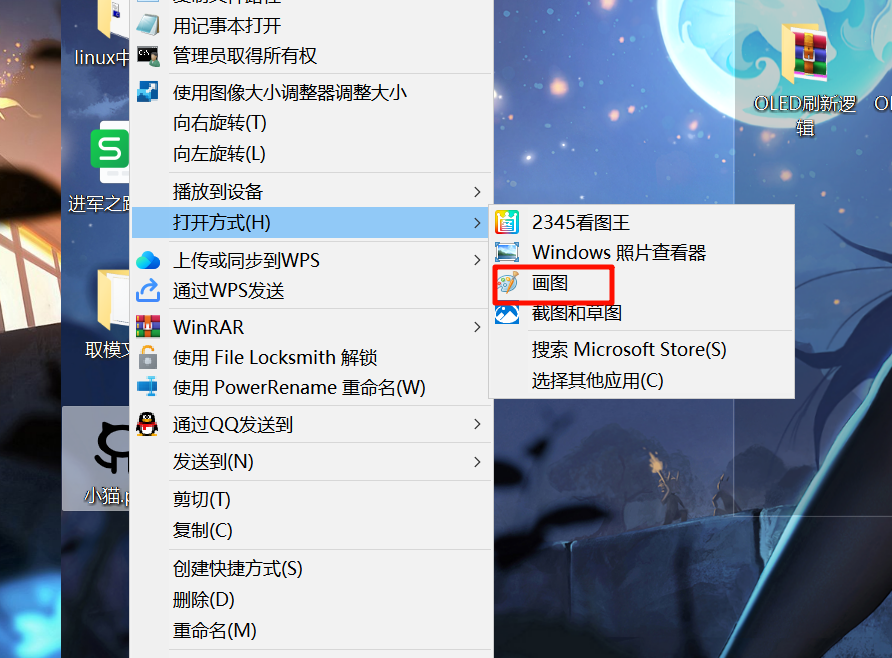

4.这样我们得到了图片, 但是还不能直接使用,因为我们取模软件, 只能识别BMP单色图, 所以我们用电脑自带的画图软件打开此图片, 然后修改图片属性
![image-20240820120951962](https://img-blog.csdnimg.cn/img_convert/d97f79c3e4df04396eeea2b4c7db3fdd.png)

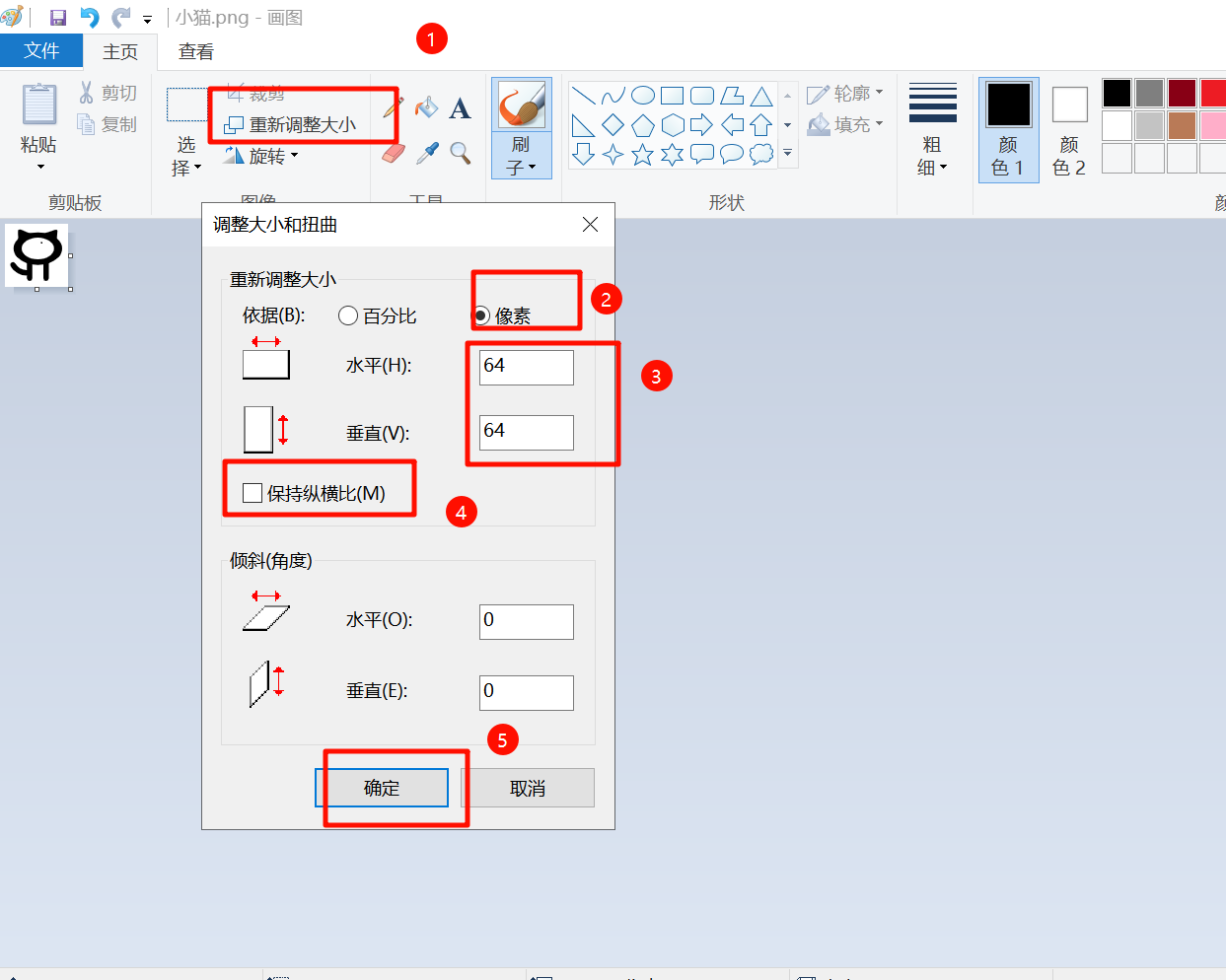

5.打开后, 点击重新调整大小 -> 选择像素 -> 水平垂直, 取消掉保持纵横比, 水平垂直, 分别保证64 64 (图片位置,用江协科技的代码, 可以调整, OLED屏幕是 128*64, 只要不超过这个就行)
6.然后把这个图, 变成BMP单色图
![image-20240820121303525](https://img-blog.csdnimg.cn/img_convert/47fcfd58600ec53cc2aaf5af8f9ab890.png)

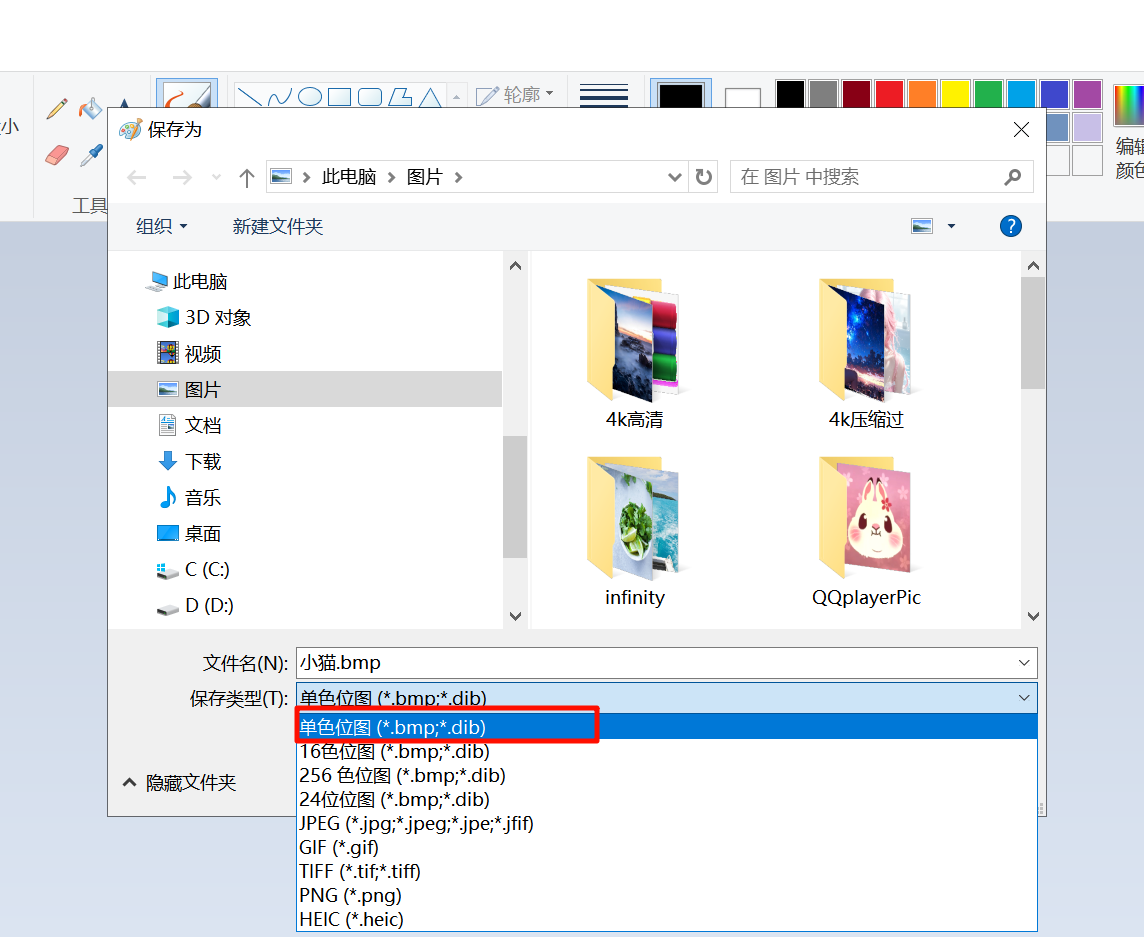

7.保存图片的时候, 选择保存类型为单色图, 会提示丢失文件色彩, 直接确定确定即可
8.再用取模软件打开此图片, 就可以看到图片取模, 后续加入江协科技代码里面即可

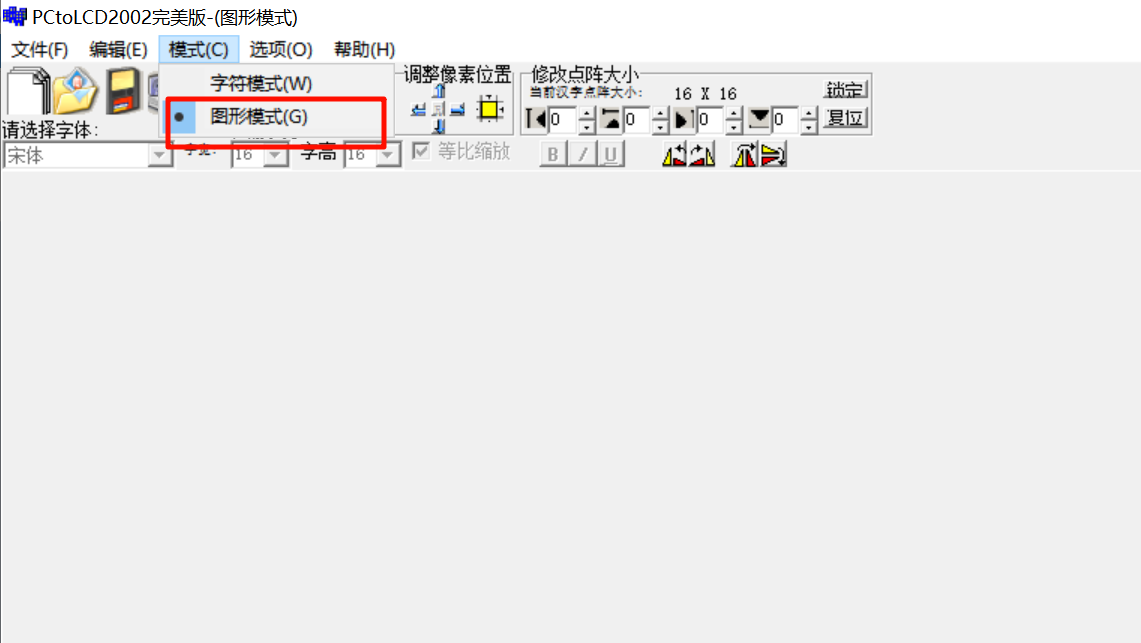

9.打开取模软件, 点击模式, 选择图形模式
![image-20240820121511257](https://img-blog.csdnimg.cn/img_convert/51f612f69dfb20e8c66fa9a5e846051e.png)

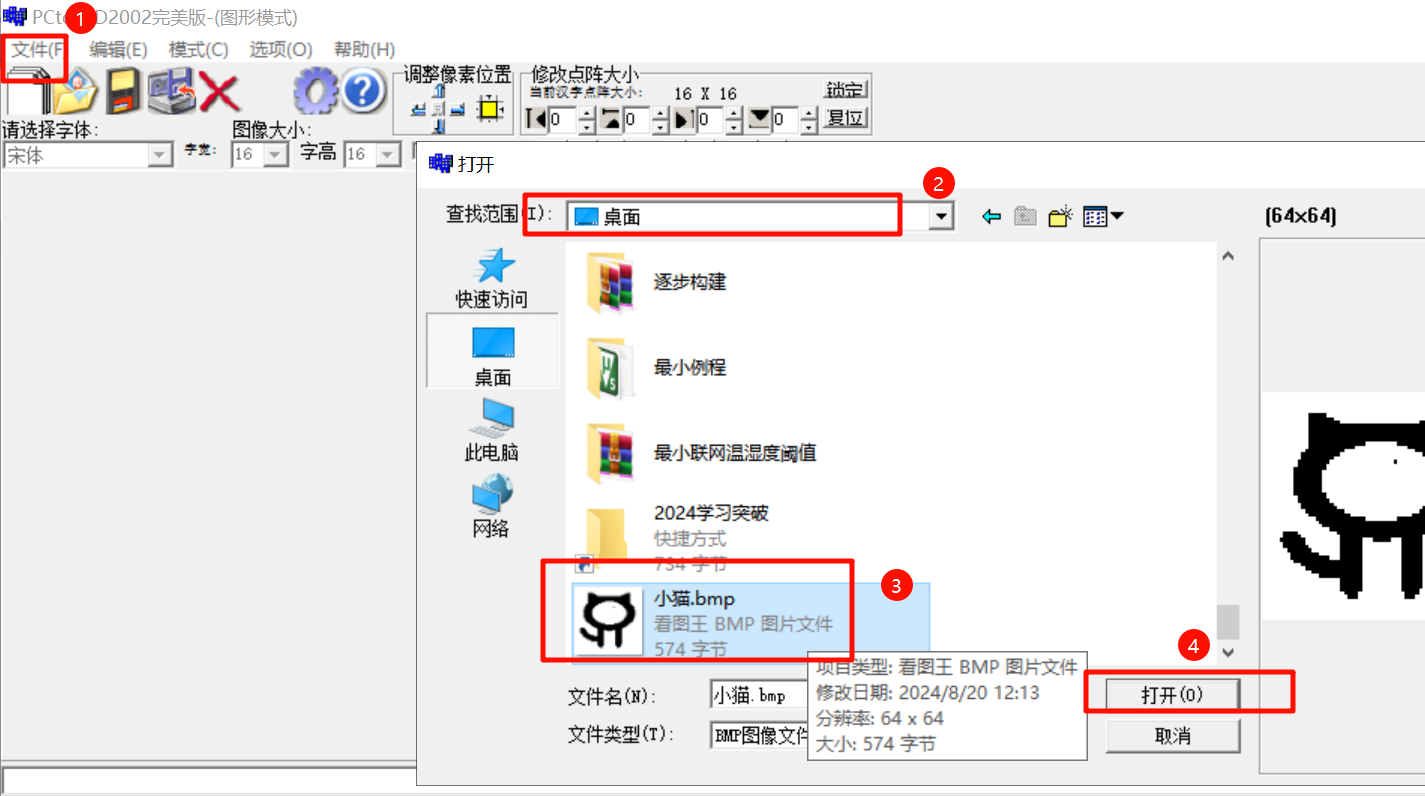

10.点击文件 -> 选择保存图片的文件夹, 然后选中图片, 点击确定

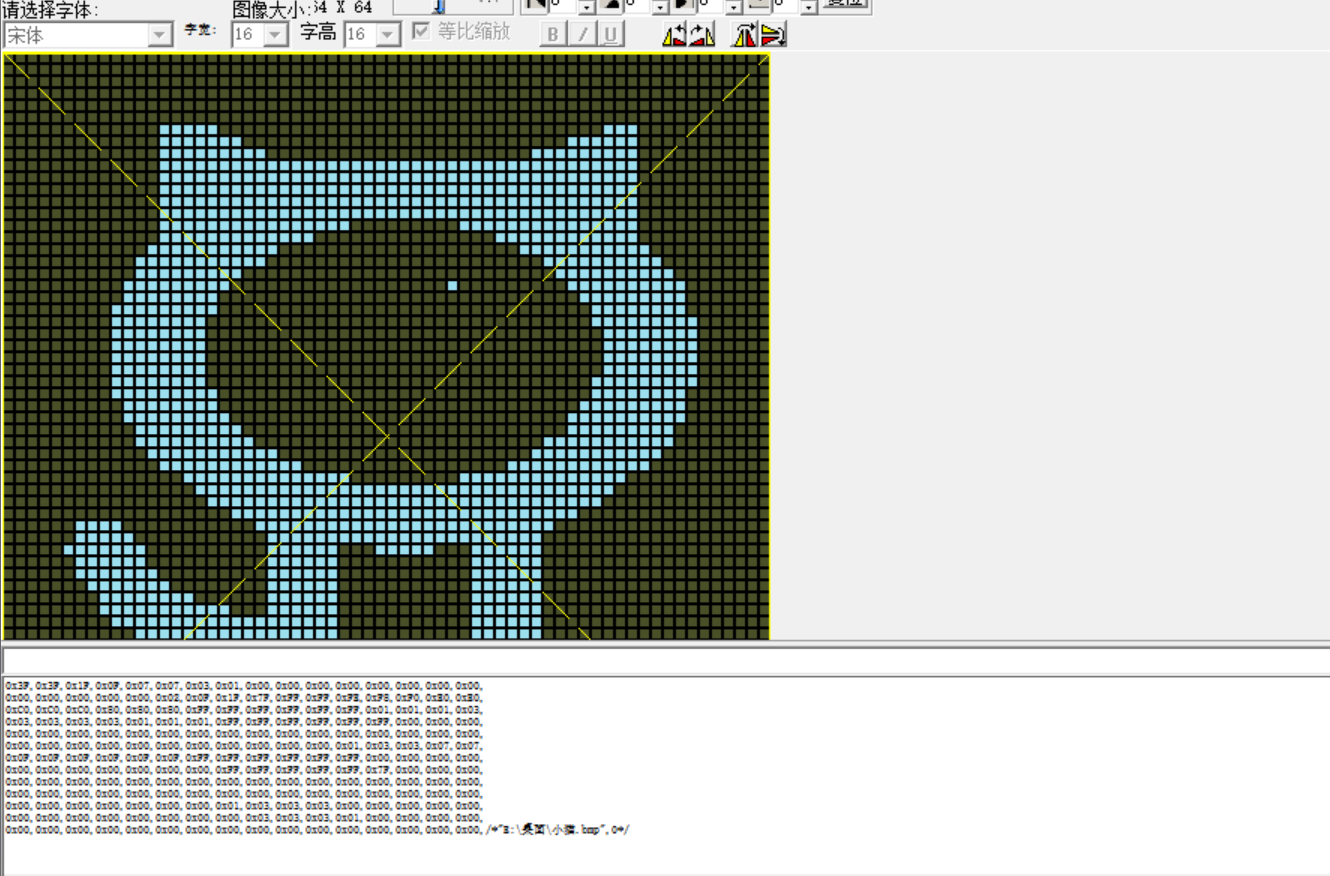

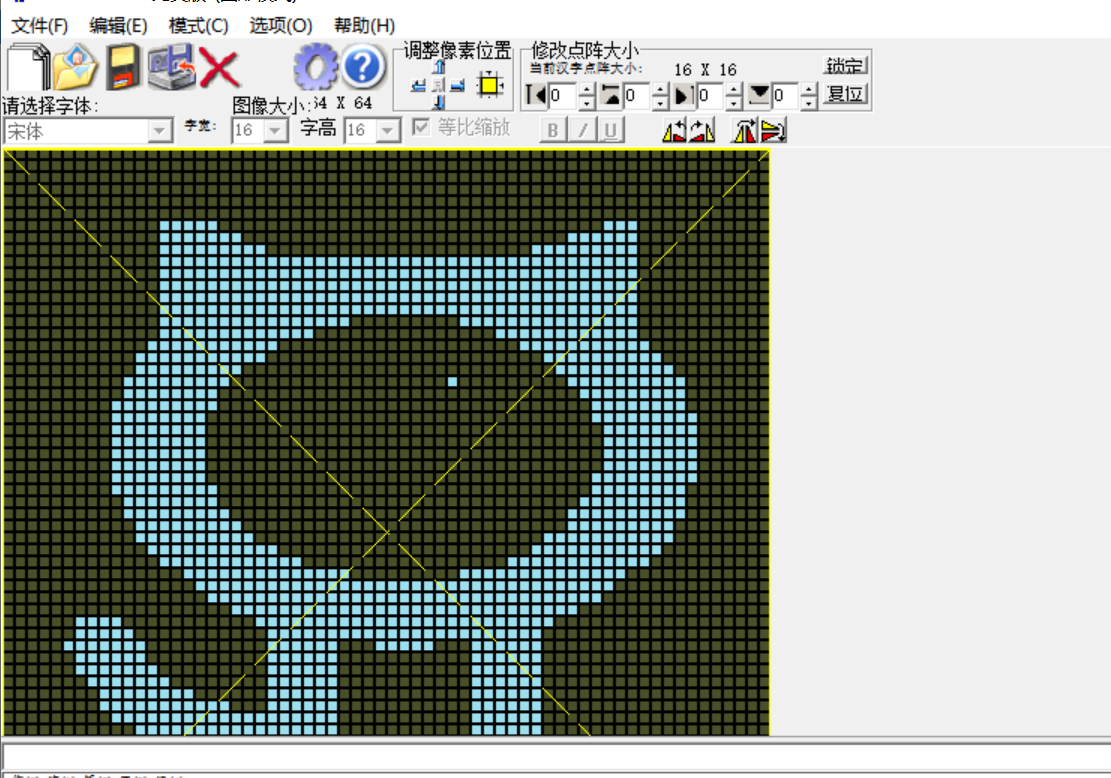

11.右侧滚轮可以滑动, 鼠标左键是, 增加像素, 右键是取消像素, 这样我们就可以微修图片了.
![image-20240820121741362](https://img-blog.csdnimg.cn/img_convert/54d095b2b9de31d6120535b3bb090475.png)
12.点击生成字模就可以生成对应的格式的字符,同样,选项里面配置不要忘了修改
