【eNSP实战】交换机配置RSTP

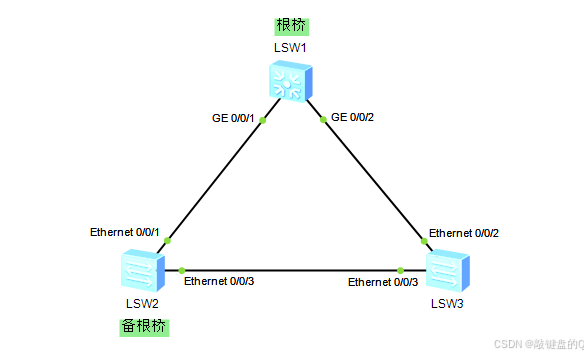

拓扑图

1. 配置交换机stp模式为RSTP（快速生成树）
2. 设置LSW1为根桥交换机，LSW2为备根桥交换机

LSW1配置

[LSW1]stp mode rstp 	# 设置stp模式为rstp
[LSW1]stp root primary 	# 设置该交换机为根交换机（相当于把优先级设置为0）
# [LSW1]stp priority 0	设置交换机stp的优先级0（越小越优）

LSW2配置

[LSW2]stp mode rstp 		# 设置stp模式为rstp
[LSW2]stp root secondary 	# 设置交换机为备根交换机（相当于把优先级设置为4096）
# [LSW2]stp priority 4096	设置交换机stp的优先级4096（优先级必须是4096的整数倍）

LSW3配置

[LSW3]stp mode rstp		# 设置stp模式为rstp（优先级默认值32768）

查看stp相关配置信息

display bridge mac-address	# 查看系统mac地址
display stp		# 查看生成树协议
display stp brief		# 查看stp摘要信息

stp enable/disable		# 启用/禁用stp协议
