CAN简介
CAN（Controller Area Network），是IOS国际标准化的串行通信协议 。为了满足汽车产业的“减少线束的数量”、“通过多个LAN，进行大量数据的高速通信”的需求。
CAN总线的发展史：
- 低速CAN(ISO11519)通信速率10~125Kbps，总线长度可达1000米
- 高速CAN(ISO11898)通信速率125Kbps~1Mbps，总线长度≤40米（经典CAN）
- CANFD 通信速率可达5Mbps，并且兼容经典CAN，遵循ISO 11898-1 做数据收发

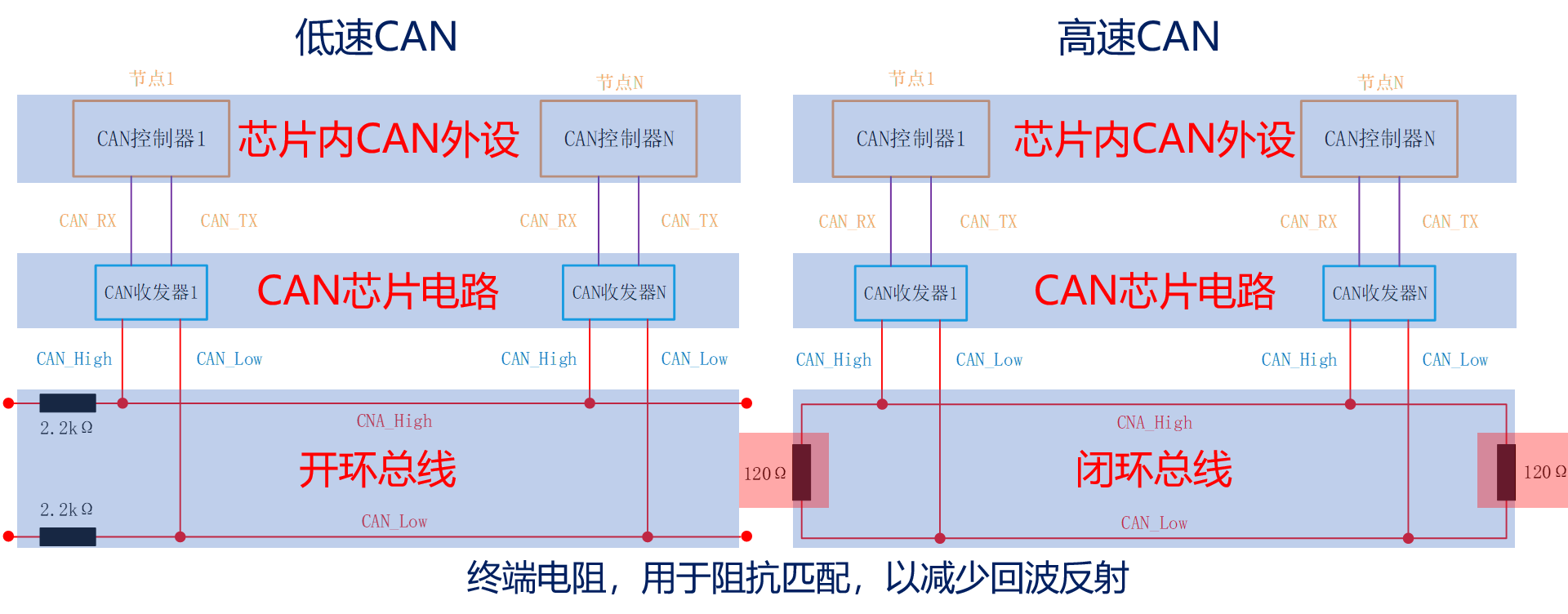

CAN总线拓扑图
CAN总线由两根线（ CANL 和 CANH ）组成，允许挂载多个设备节点（低速CAN:20 高速CAN:30）。
CAN总线特定
- 多主控制 每个设备都可以主动发送数据
- 系统的柔软性 没有类似地址的信息，添加设备不改变原来总线的状态
- 通信速度 速度快，距离远
- 错误检测&错误通知&错误恢复功能
- 故障封闭 判断故障类型，并且进行隔离
- 连接节点多 速度与数量找个平衡
CAN应用场景
CAN总线协议已广泛应用在汽车电子、工业自动化、船舶、医疗设备、工业设备等方面。
CAN的物理层

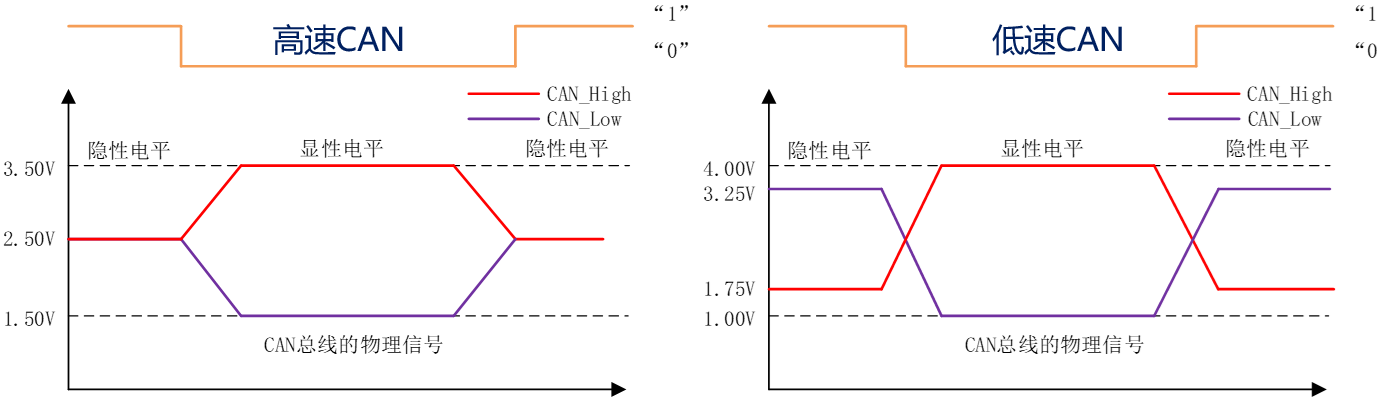

- CAN使用差分信号进行数据传输，根据CAN_H和CAN_L上的电位差来判断总线电平。
- 总线电平分为显性电平(逻辑0)和隐性电平(逻辑1)，二者必居其一。
- 显性电平具有优先权。发送方通过使总线电平发生变化，将消息发送给接收方。
| 电平 | 高速CAN | 低速CAN |
| 显性电平（0） | UCAN_H – UCAN_L= 2V | UCAN_H – UCAN_L = 3V |
| 隐性电平（1） | UCAN_H – UCAN_L = 0V | UCAN_H – UCAN_L = - 1.5V |
CAN的协议层
CAN总线以“帧”形式进行通信。CAN协议定义了5种类型的帧：数据帧、遥控帧、错误帧、过载帧、间隔帧，其中数据帧最为常用。
| 帧类型 | 帧作用 |
| 数据帧（Data Frame） | 用于发送单元向接收单元传输数据的帧 |
| 遥控帧（Remote Frame） | 用于接收单元向具有相同ID的发送单元 请求数据的帧 |
| 错误帧（Error Frame） | 用于当检测出错误时向其他单元通知 错误的帧 |
| 过载帧（Overload Frame） | 用于接收单元通知其尚未做好接收准备 的帧 |
| 间隔帧（Inter Frame Space） | 用于将数据帧 及遥控帧与前面的帧 分离开来的帧 |

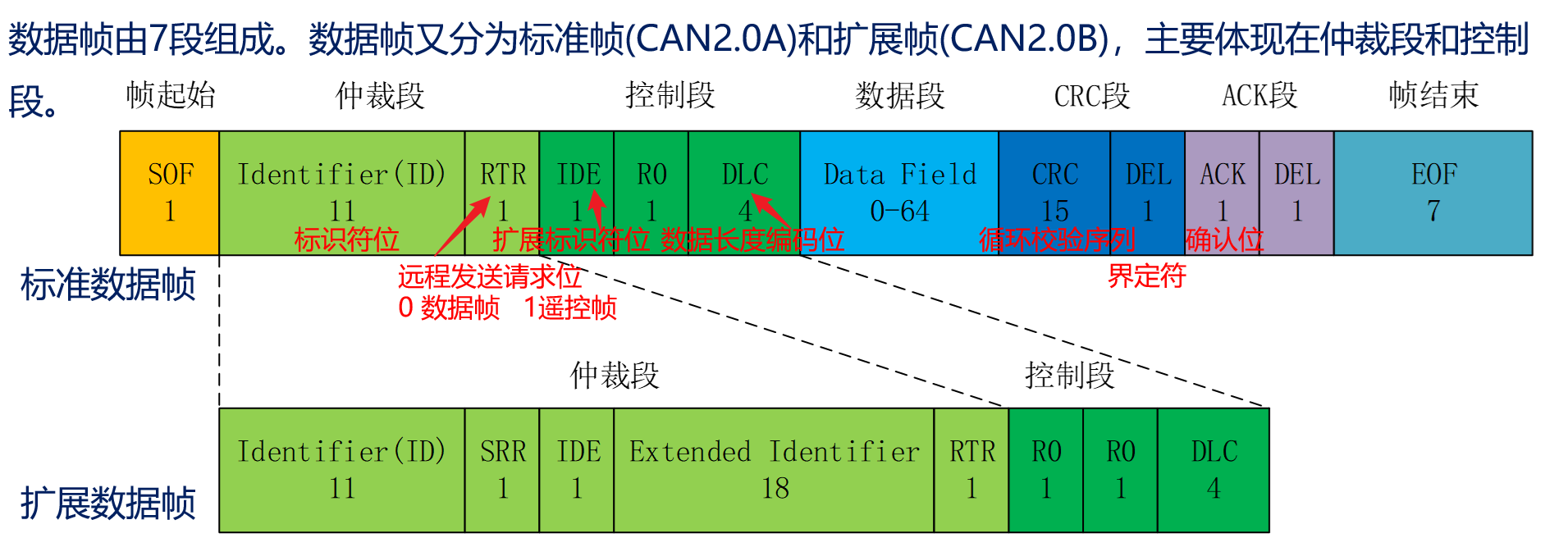

CAN数据帧介绍
- 帧起始：表示数据帧开始的段，显性信号
- 数据段：数据的内容，一帧可发送0~8字节数据
- 仲裁段：表示该帧优先级的段，优先级
- CRC段：检查帧的传输错误的段
- ACK段：表示确认正常接收的段
- 控制段：表示数据的字节数及保留位的段
- 帧结束：表示数据帧结束的段，7个隐性信号
CAN位时序介绍
CAN总线以“位同步”机制，实现对电平的正确采样。位数据都由四段组成：同步段(SS)、传播时间段(PTS)、相位缓冲段1(PBS1)和相位缓冲段2(PBS2)，每段又由多个位时序Tq组成。
采样点是指读取总线电平，并将读到的电平作为位值的点。
根据位时序，就可以计算CAN通信的波特率。

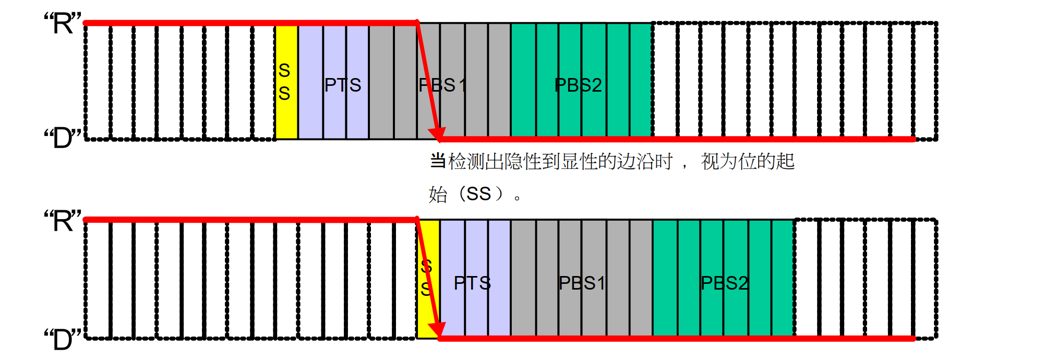

注意 : 节点监测到总线上信号的跳变在SS段范围内，表示节点与总线的时序是同步，此时采样点的电平即该位的电平。
数据同步过程
CAN为了实现对总线电平信号的正确采样，数据同步分为硬件同步和再同步。
硬件同步
节点通过CAN总线发送数据，一开始发送帧起始信号。总线上其他节点会检测帧起始信号在不在位数据的SS段内，判断内部时序与总线是否同步。如果起始信号不在SS段内，采样点获取的电平是不正确的，节点会采用硬件同步机制进行调整，把自己的SS段平移到检测到边沿的地方，此时采样点获取的电平是正确的。
再同步

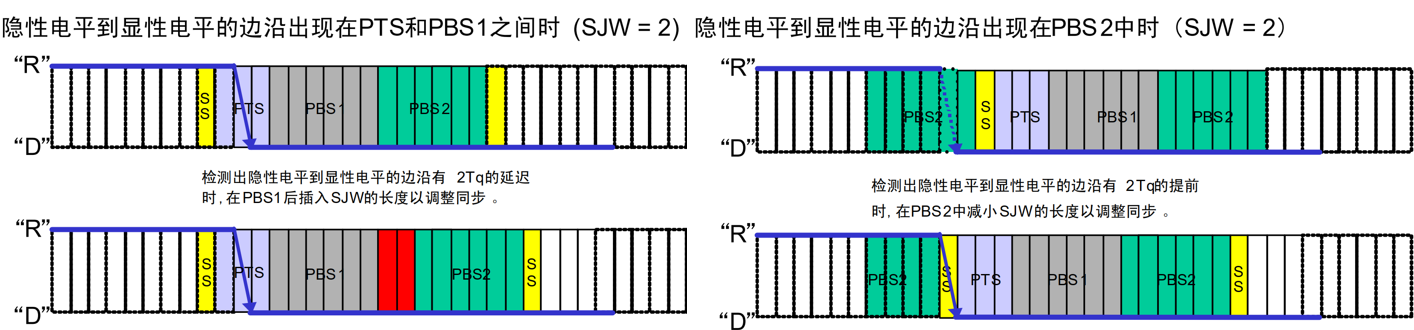

再同步利用普通数据为的边沿信号进行同步。再同步的情况分为两种，边沿信号相对于SS段的位置即超前和滞后。
再同步时，PSB1和PSB2中增加或减少的时间被称为“再同步步长宽度（SJW）”，其范围时1-4Tq，限定了SJW的值后，再同步时，不能增加限定长度的SJW值，SJW值较大时，吸收误差的能力更强，但是通信速率会下降。
CAN总线仲裁
当CAN总线处于空闲时，最先开始发送消息的单元获取发送权，当多个单元同时发送时，从报文ID的第一位开始进行仲裁，连续输出显性电平最多的单元可以继续发送，即首先出现隐形电平的单元失去对总线的控制权，变为接收。竞争失败的单元自动检测总线是否空闲，当总线空闲会第一时间再次检测发送。
stm32的CAN控制器
CAN控制器介绍
STM32 CAN控制器（bxCAN），支持CAN 2.0A 和 CAN 2.0B Active版本协议。
CAN 2.0A 只能处理标准数据帧且扩展帧的内容会识别错误，而CAN 2.0B Active 可以处理标准数据帧和扩展数据帧。CAN 2.0B Passive只能处理标准数据帧且扩展帧的内容会忽略。
bxCAN主要特点：
- 波特率最高可达1M bps
- 支持时间触发通信（CAN的硬件内部定时器可以在TX/RX的帧起始位的采样点位置生成时间戳）
- 具有3级发送邮箱
- 具有3级深度的2个接收FIFO
- 可变的过滤器组（最多28个）
CAN控制器模式

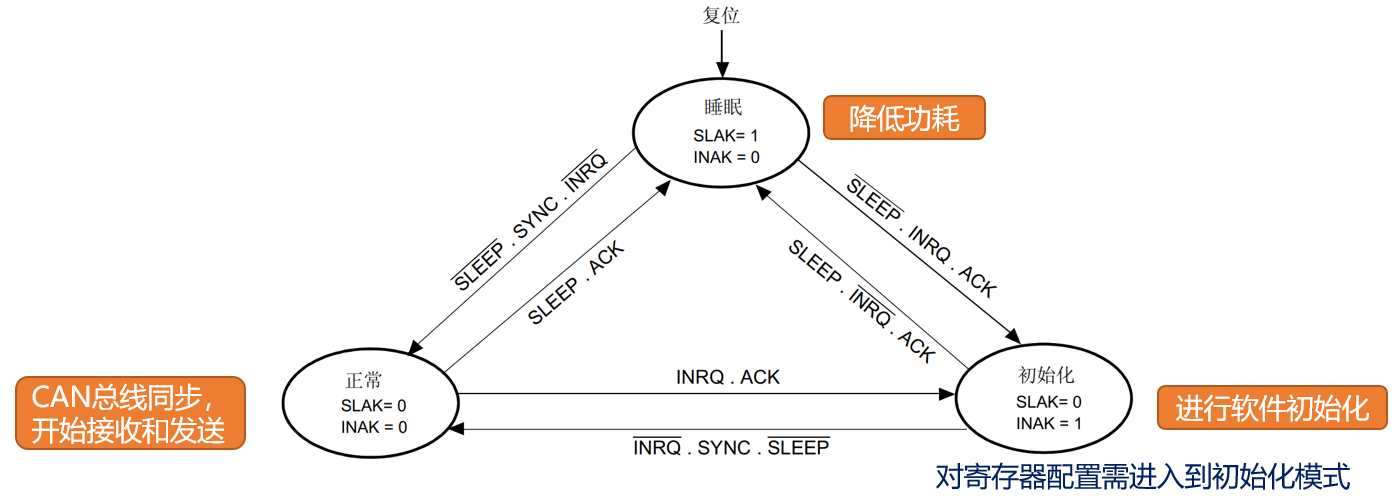

CAN控制器的工作模式有三种：初始化模式、正常模式和睡眠模式。

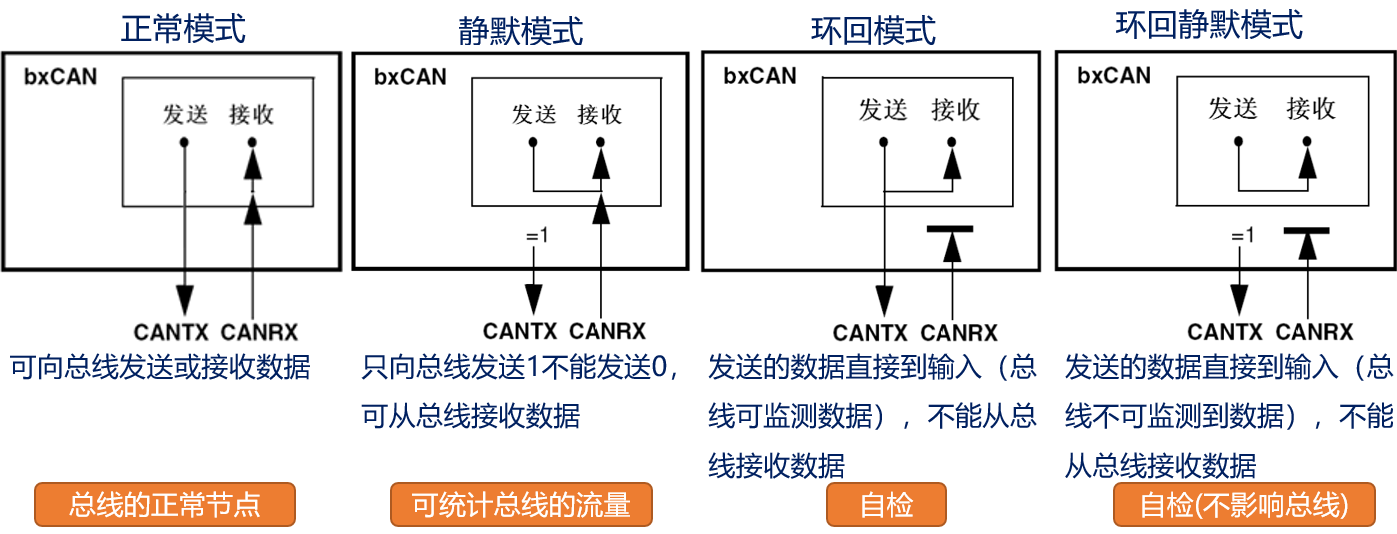

CAN控制器的测试模式有三种：静默模式、环回模式和环回静默模式，这三种测试模式需要再初始化模式下进行配置。

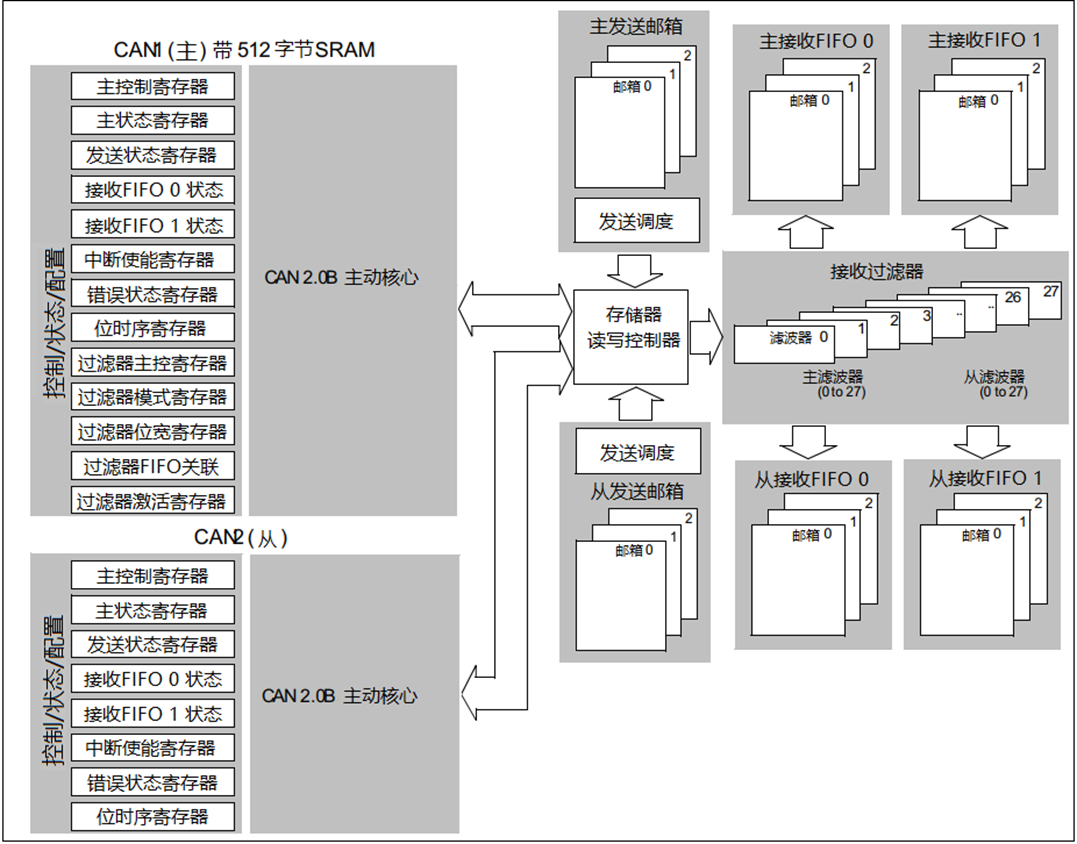

CAN控制器框图
- CAN内核：包含各种控制/状态/配置寄存器，可以配置模式、波特率等
- 发送邮箱：用来缓存待发送的报文，最多可以缓存3个报文
- 接收FIFO：缓存接收到的有效报文
- 接收过滤器：筛选有效报文

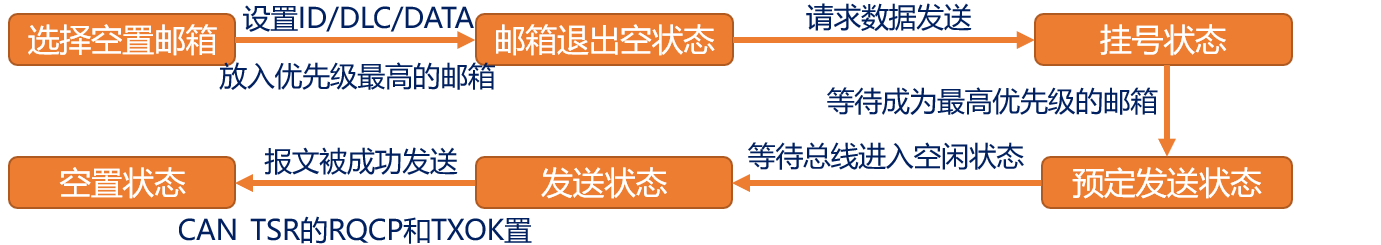

发送处理
发送优先级由邮箱中报文的标识符决定。标识符数值越低有最高优先级。如果标识符值相同，邮箱小的先被发送。

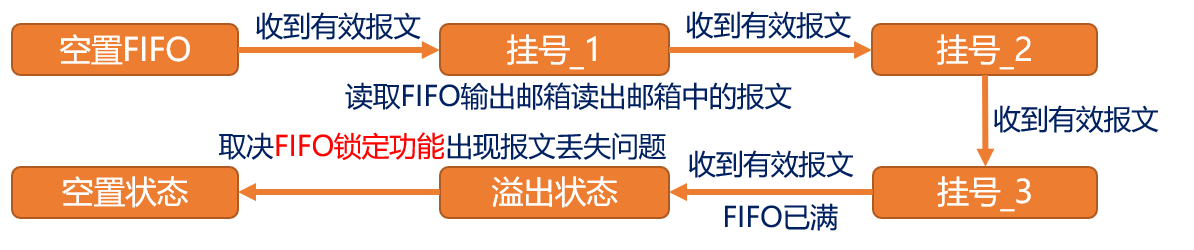

接收处理
有效报文指的是（数据帧直到EOF段的最后一位都没有错误），且通过过滤器组对标识符过滤。
接收过滤器
当总线上报文数据量很大时，总线上的设备会频繁获取报文，占用CPU。过滤器的存在，选择性接收有效报文，减轻系统负担。
每个过滤器组都有两个32位寄存器CAN_FxR1和CAN_FxR2。根据过滤器组的工作模式不同（位宽和选择模式），寄存器的作用不尽相同。
位宽可设置32位或16位，寄存器存储的内容就有所区别。
| 过滤器组Reg | 32位 | 16位（寄存器由两部分组成） |
| CAN_FxR1 | STDID[10:0]、EXTID[17:0]、 IDE、RTR | STDID[10:0]、EXTID[17:15]、 IDE、RTR |
| CAN_FxR2 | STDID[10:0]、EXTID[17:0]、 IDE、RTR | STDID[10:0]、EXTID[17:15]、 IDE、RTR |
选择模式可设置屏蔽位模式或标识符列表模式，寄存器内容的功能就有所区别。
屏蔽位模式，可以选择出一组符合条件的报文。寄存器内容功能相当于是否符合条件。
标识符列表模式，可以选择出几个特定ID的报文。寄存器内容功能就是标识符本身。
CAN控制器波特率计算
STM32的CAN外设位时序分为三段：
- 同步段SYNC_SEG
- 时间段1 BS1（PTS +PBS1）
- 时间段2 BS2

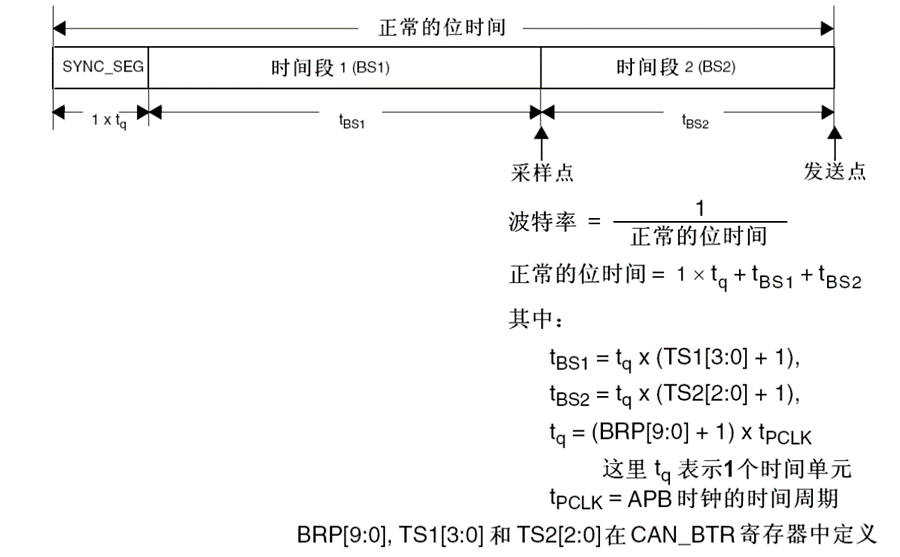

波特率=1/(1tq+tq∗(TS1[3:0]+1)+tq∗(TS2[2:0]+1) )

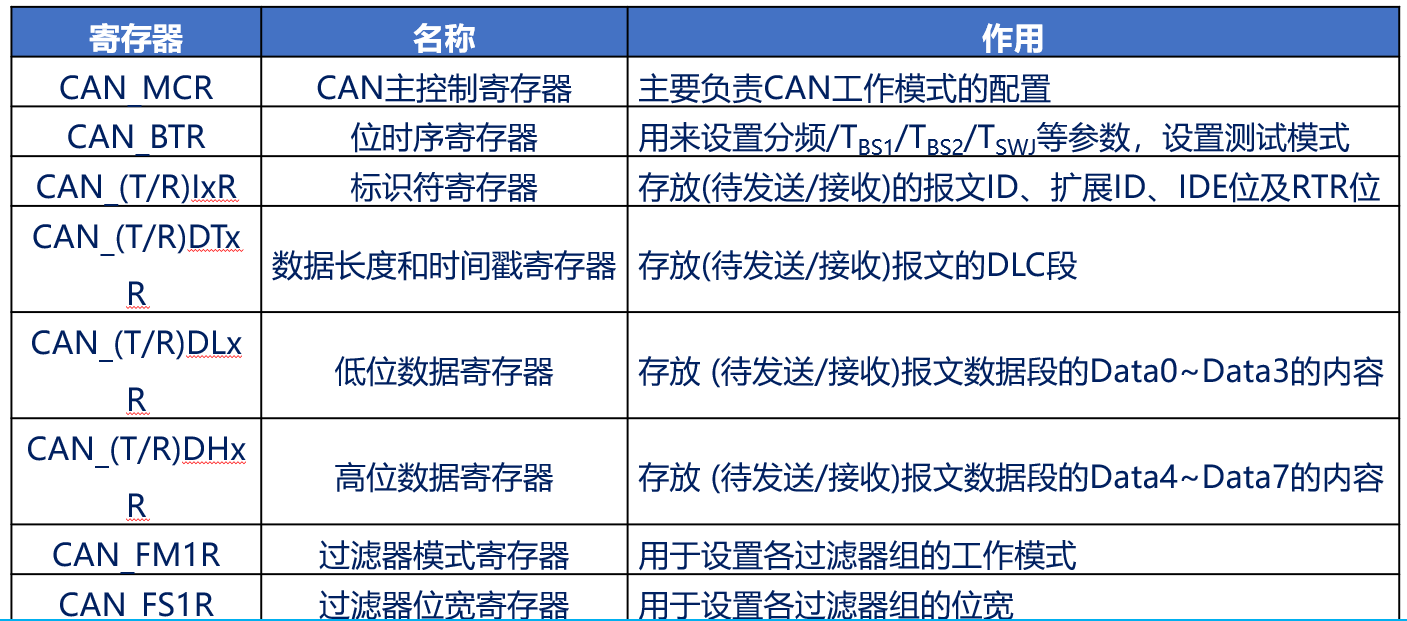

CAN相关寄存器

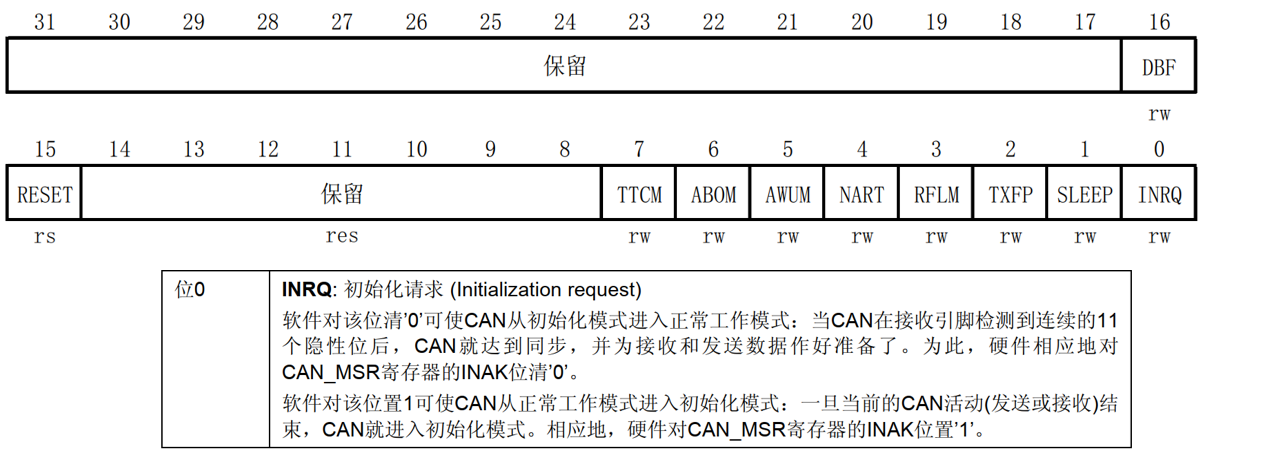

CAN主控制寄存器（CAN_MCR)

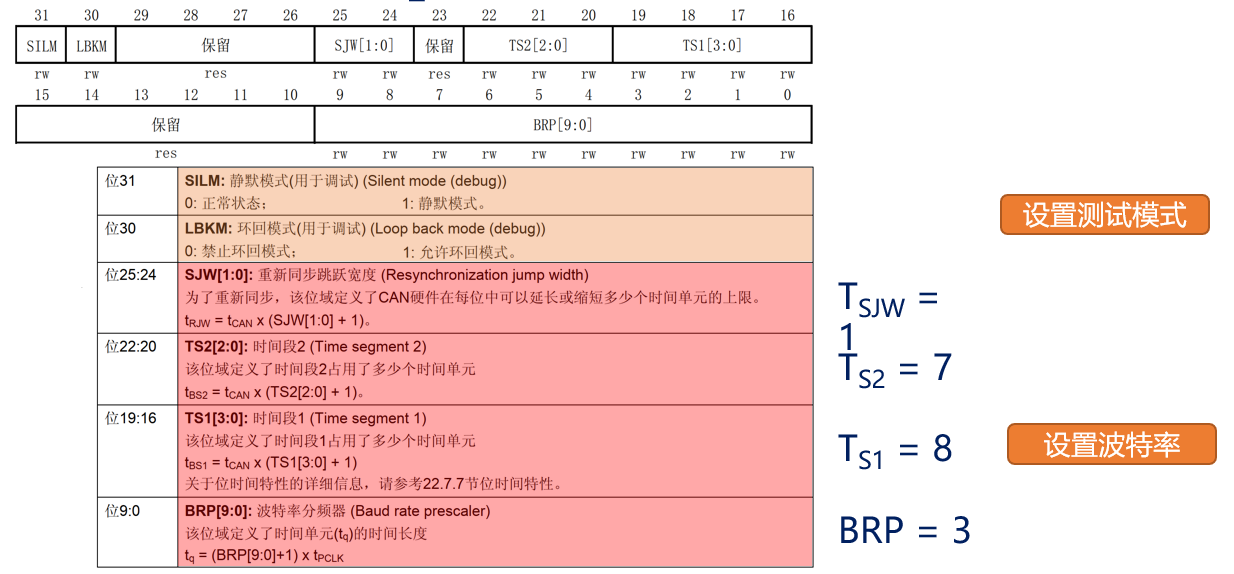

CAN位时序寄存器（CAN_BTR）

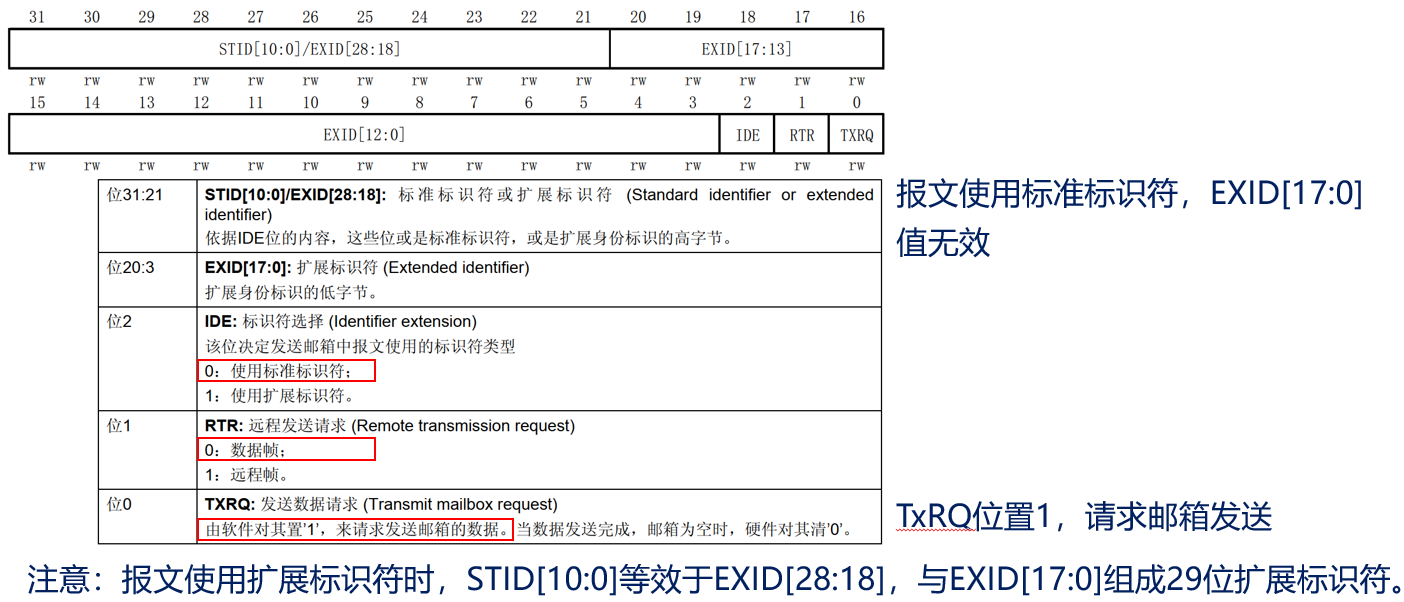

CAN 标识符寄存器（CAN_(T/R)IxR）

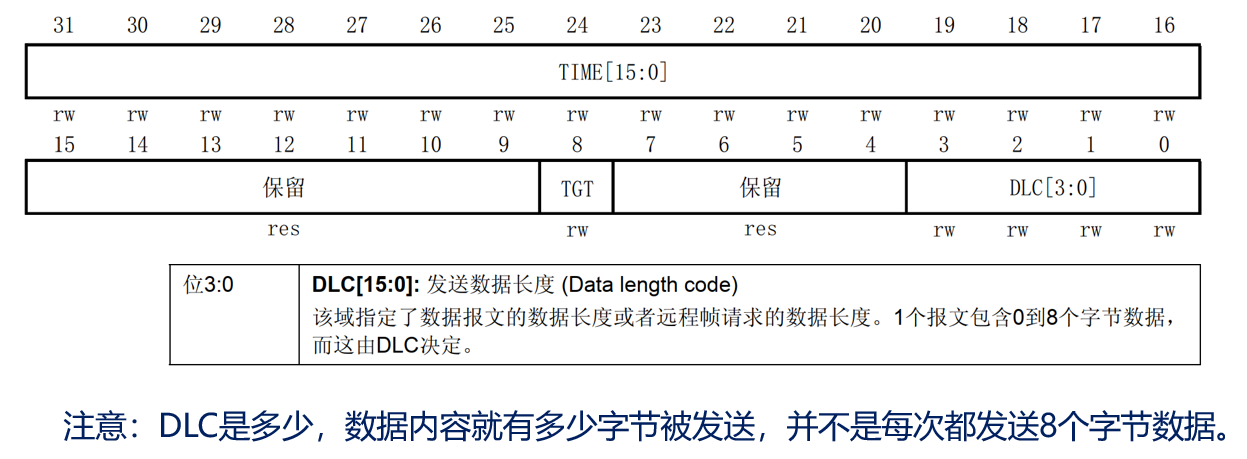

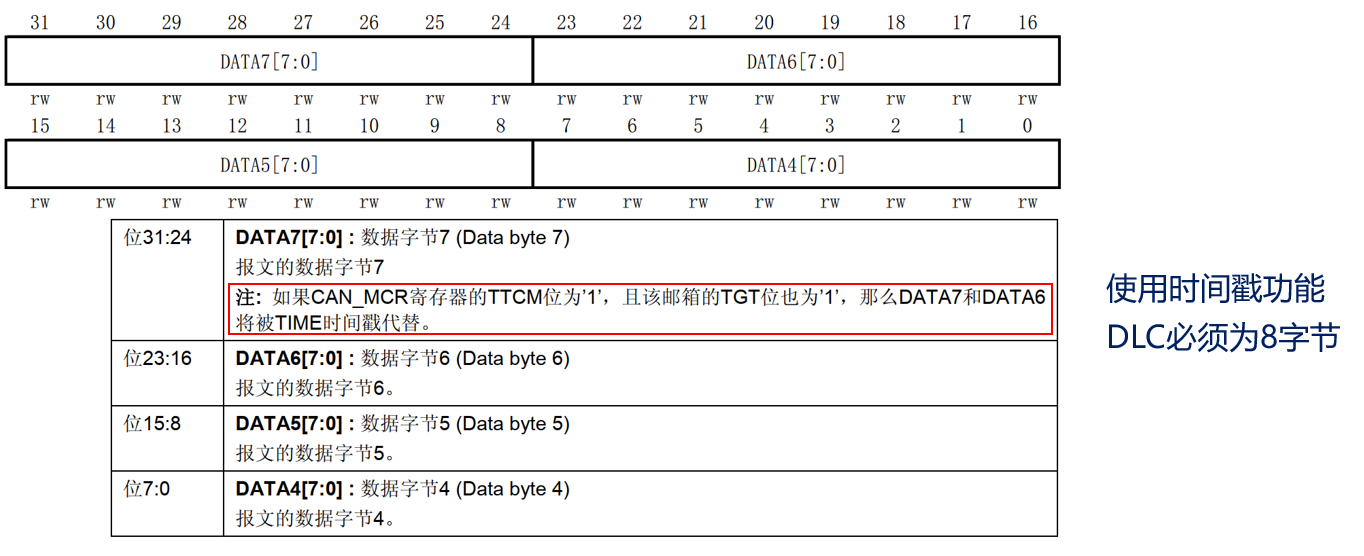

数据长度和时间戳寄存器（CAN_(T/R)DTxR）

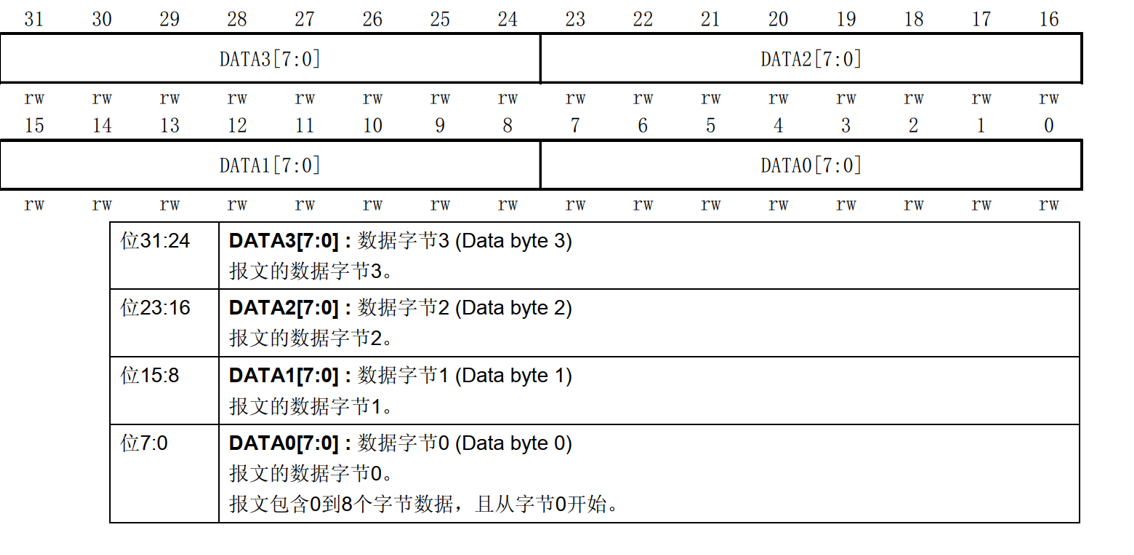

CAN低位数据寄存器（CAN_(T/R)DLxR）
CAN高位数据寄存器（CAN_(T/R)DHxR）

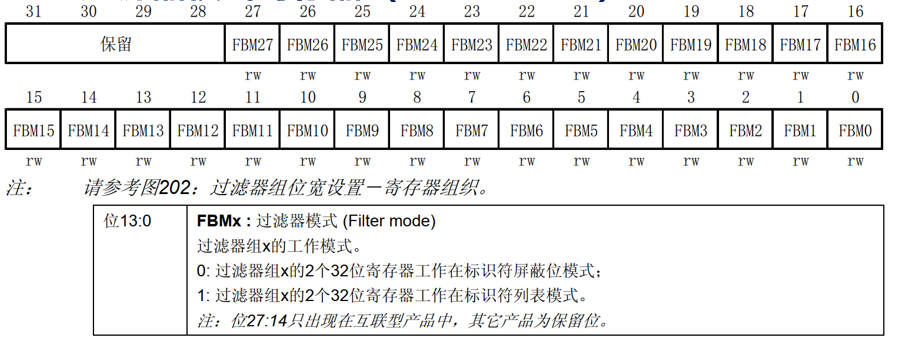

CAN过滤器模式寄存器（CAN_FM1R）

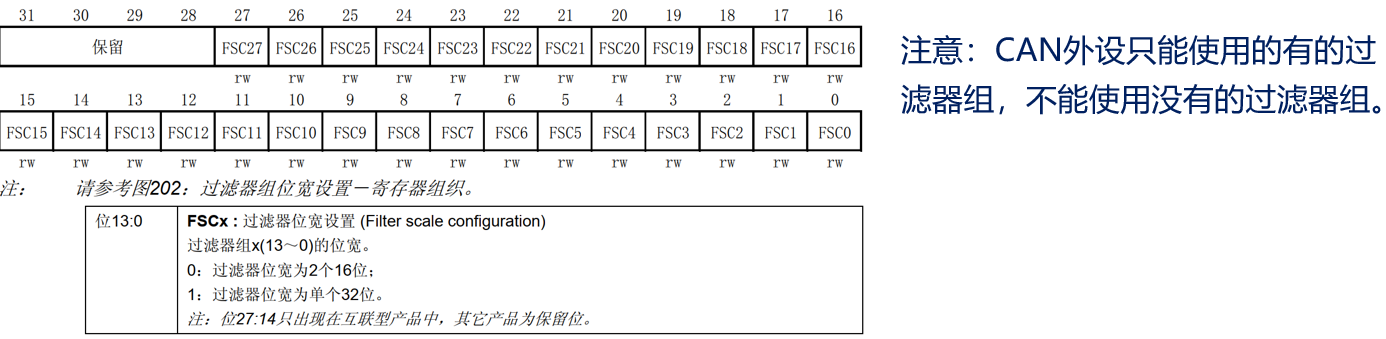

CAN过滤器位宽寄存器（CAN_FS1R）

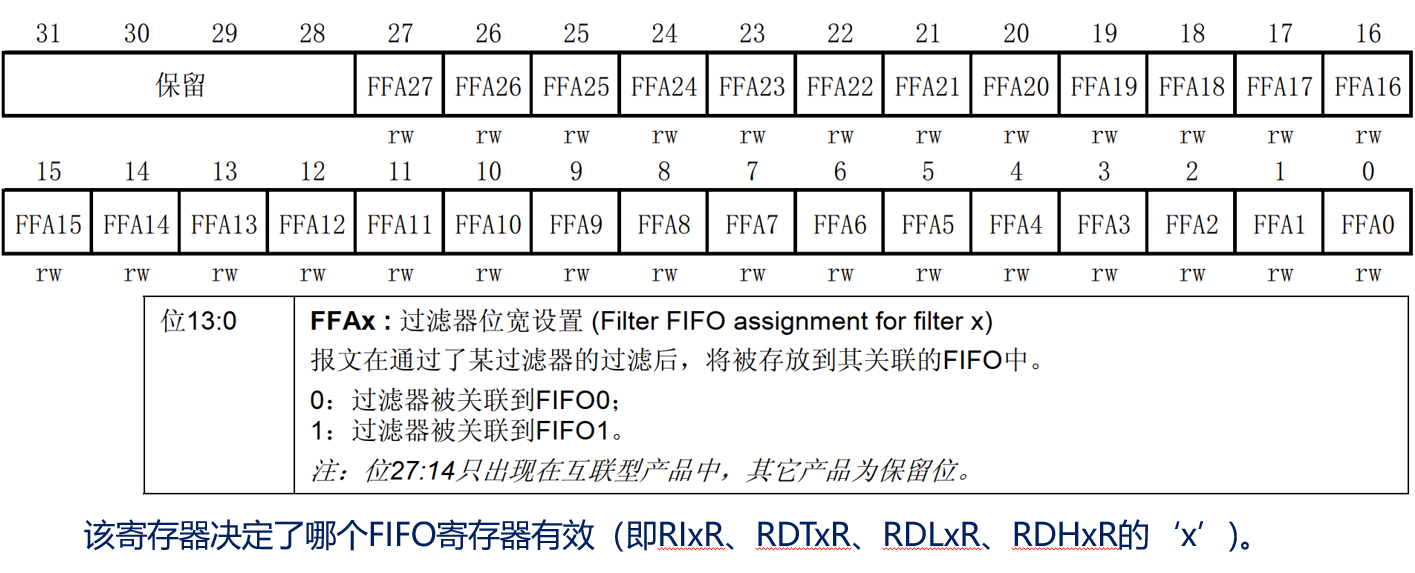

CAN 过滤器FIFO关联寄存器（CAN_FFA1R）

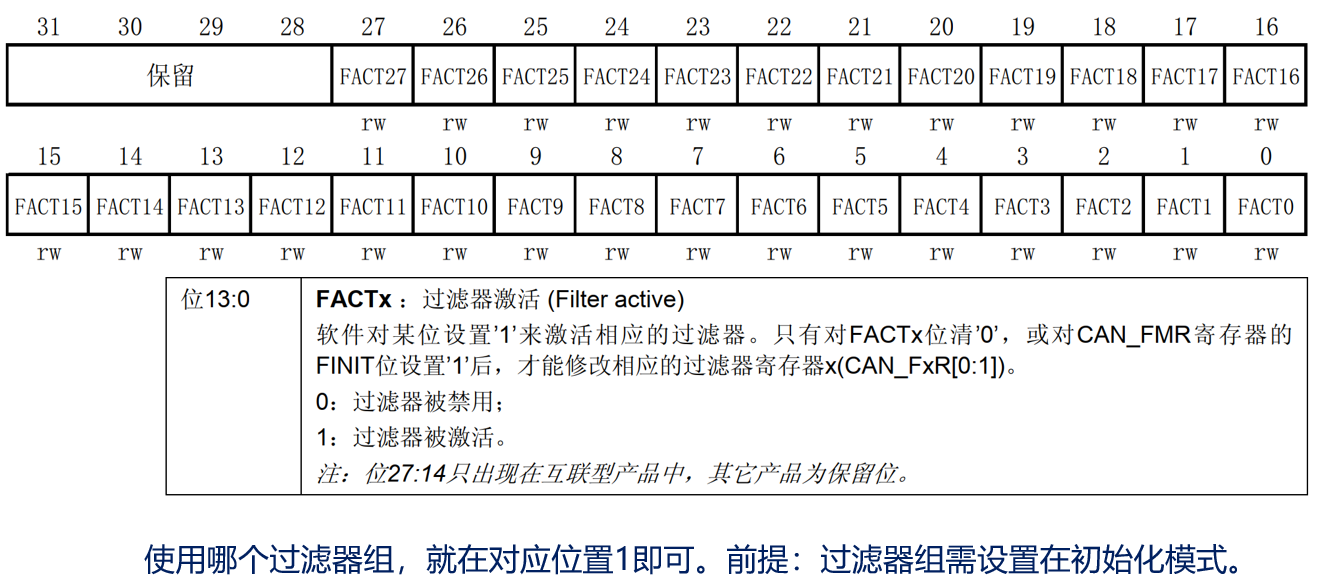

CAN 过滤器激活寄存器（CAN_FA1R）

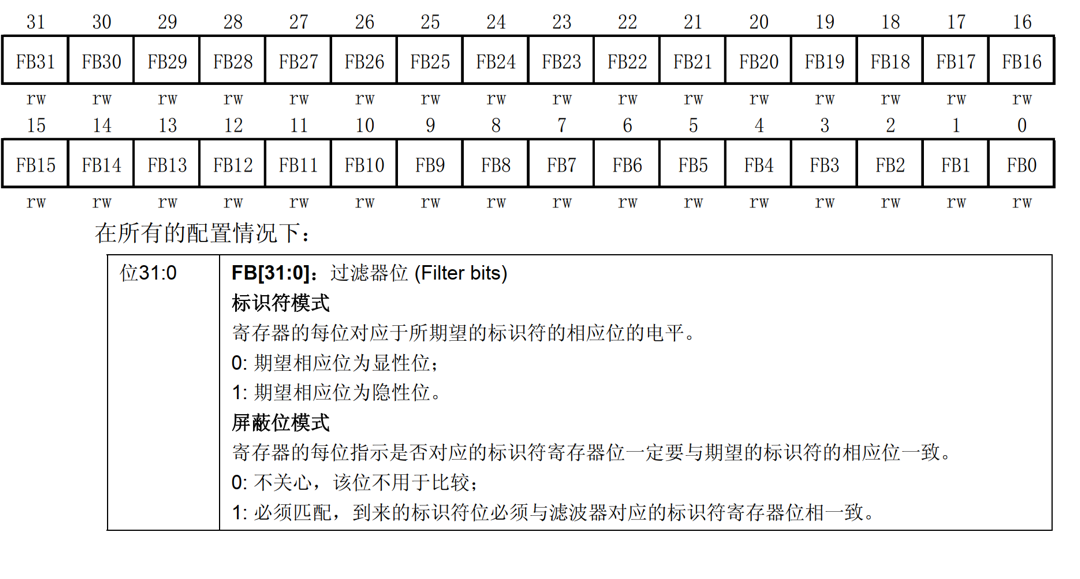

CAN 过滤器组x寄存器（CAN_FxR(1/2)）
