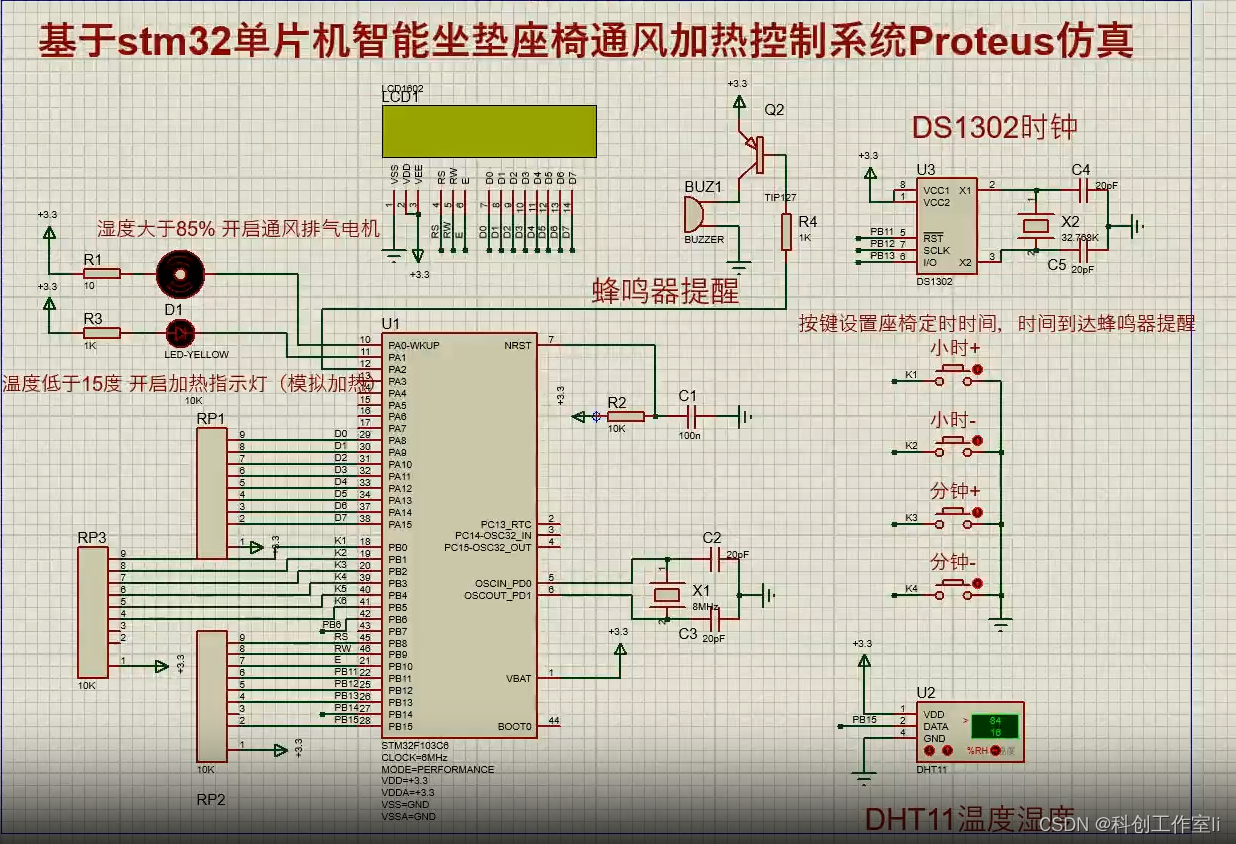

1、采用stm32单片机+LCD1602+DHT11温湿度传感器+DS1302时钟模块+按键+电机+LED灯+蜂鸣器，制作一个基于stm32单片机智能坐垫座椅通风加热控制系统；

2、采用DHT11温湿度采集当前的温度和湿度，并且显示到LCD1602显示屏上面，温度小于15度，自动开启加热（LED灯开启模拟），当湿度大于85，自动开启电机进行通风排气；

3、通过DS1302读取当前的时间，并且在LCD1602上面显示当前的时分秒，

4、通过按键可以设置定时提醒的闹铃时间，并且显示到LCD1602上面，闹铃时间到，蜂鸣器进行提醒；

基于STM32单片机智能坐垫座椅通风加热控制系统的设计步骤如下：

硬件选择与组装：

选择合适的STM32单片机作为控制核心。
配备LCD1602显示屏用于显示温度、湿度和时间信息。
使用DHT11温湿度传感器来采集环境的温度和湿度数据。
集成DS1302时钟模块以获取和设置当前时间。
添加按键用于设置闹铃时间。
接入电机以实现通风功能。
使用LED灯来模拟加热功能。
集成蜂鸣器用于闹钟提醒。
如果需要，可以加入重量传感器检测是否有人坐下。
根据设计需求，可能还需要加入半导体加热制冷片以及相应的继电器来控制其工作。
考虑是否需要无线通信模块以便接入物联网系统。

软件编程：

编写程序读取DHT11传感器的数据，并根据设定的阈值控制LED灯（加热）和电机（通风）的工作状态。
实现从DS1302时钟模块读取时间并在LCD1602上显示的功能。
编写按键处理程序，允许用户设置和调整闹钟时间。
当到达设定的闹钟时间时，控制蜂鸣器发出提醒声音。

系统集成与测试：

将所有硬件组件连接至STM32单片机，并进行初步的功能测试。
调试程序，确保温湿度传感器、时钟模块、显示屏、按键、电机、LED灯和蜂鸣器等都能正常工作。
进行整体系统的测试，验证通风加热控制逻辑是否符合预期。

性能优化与迭代：

根据测试结果对系统进行调整和优化，以提高系统的稳定性和响应速度。
如果有必要，可以对硬件进行迭代改进，比如改善传感器的安装位置或增加散热设施。

用户体验提升：

考虑用户界面的友好性，优化LCD1602的显示内容和按键的用户交互流程。

如果有无线通信模块，可以实现远程控制或数据上报功能，提升用户体验。

#include "stm32fxxx.h" // 替换为您使用的STM32单片机型号
#include "lcd1602.h"
#include "dht11.h"
#include "ds1302.h"
#include "keypad.h"
#include "motor.h"
#include "led.h"
#include "buzzer.h"

// 全局变量定义
uint8_t temperature;
uint8_t humidity;
uint8_t alarmHour, alarmMinute;

int main(void) {
    // 初始化各个模块
    LCD1602_Init();
    DHT11_Init();
    DS1302_Init();
    Keypad_Init();
    Motor_Init();
    LED_Init();
    Buzzer_Init();

    while (1) {
        // 读取DHT11温湿度传感器数据
        temperature = DHT11_ReadTemperature();
        humidity = DHT11_ReadHumidity();

        // 根据温度和湿度控制加热和通风功能
        if (temperature < 15) {
            LED_On(); // 开启加热（LED灯模拟）
        } else {
            LED_Off(); // 关闭加热
        }

        if (humidity > 85) {
            Motor_On(); // 开启通风
        } else {
            Motor_Off(); // 关闭通风
        }

        // 读取并显示当前时间
        uint8_t hour, minute, second;
        DS1302_GetTime(&hour, &minute, &second);
        LCD1602_DisplayTime(hour, minute, second);

        // 处理按键设置闹钟时间
        if (Keypad_IsPressed()) {
            uint8_t key = Keypad_ReadKey();
            // 根据按键设置闹钟时间，例如增加小时、分钟等
            // ...
        }

        // 检查是否到达闹钟时间，如果到达则发出提醒声音
        if (hour == alarmHour && minute == alarmMinute) {
            Buzzer_On(); // 打开蜂鸣器
            Delay(1000); // 延时1秒
            Buzzer_Off(); // 关闭蜂鸣器
        }

        // 延时一段时间，避免过度占用CPU资源
        Delay(100); // 延时100毫秒
    }
}

一、引言

简要介绍座椅通风加热系统的背景和意义。
阐述STM32单片机在智能控制领域的优势和应用。
提出基于STM32单片机的智能坐垫座椅通风加热控制系统的研究目标和主要内容。

二、STM32单片机及其核心处理器介绍

详细介绍STM32系列单片机的特点和优势。
对ARM Cortex-M系列处理器核心进行概述，特别是Cortex-M0和Cortex-M4在处理性能、功耗、成本等方面的比较。
阐述为什么选择STM32单片机作为本系统的核心控制器。

三、系统硬件设计

描述智能坐垫座椅通风加热控制系统的整体架构。
详细介绍各个硬件模块的功能和设计，包括电源模块、温度传感模块、风扇控制模块、加热控制模块、人机交互模块等。
阐述各个模块之间的连接方式和通信协议。

四、系统软件设计

介绍基于STM32单片机的软件开发环境（如Keil5）和编程语言（如C语言）。
阐述系统软件的整体设计思路，包括主程序流程、中断服务程序、任务调度等。
详细介绍各个功能模块的软件实现方法，包括温度检测、风扇控制、加热控制、人机交互等。

五、系统实现与测试

描述系统的实际制作过程，包括硬件焊接、软件调试等。
展示系统的实物图和电路图。
阐述系统测试的方法和过程，包括功能测试、性能测试、稳定性测试等。
分析测试结果，提出改进和优化建议。

六、结果分析与讨论

根据测试结果，对系统的性能进行分析和评价。
与传统座椅通风加热系统进行比较，阐述本系统的优势和特点。
讨论系统中可能存在的问题和解决方案。

七、结论与展望

总结论文的主要研究成果和贡献。
对未来的研究方向和应用前景进行展望。

八、参考文献

列出论文中引用的所有参考文献。

请注意，以上只是一个大致的框架和内容建议，具体撰写时需要根据实际情况进行调整和补充。同时，为了确保论文的学术性和严谨性，建议多查阅相关资料和文献，确保论文的引用和论述准确无误。


程序部分展示，有中文注释，新手容易看懂
void anjiansaomiao(void)
{
  static u8_t k1,k2,k3,k4;
  static u8_t K1Flag=0,K2Flag=0,K3Flag=0,K4Flag=0;
  //按键扫描，获取按键状态
  k1 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_0);
  k2 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_1);
  k3 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_2);
  k4 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_3);

  //小时设定值+
  //表明按下
  if(k1 == 0)
  {
    K1Flag = 1;
  }
  else
  {
    //释放后进行响应
    if(K1Flag )
    {
      K1Flag = 0;
      xiaoshi++;
      if(xiaoshi>23) xiaoshi=23;
    }
  }
  //小时设定值-
  //表明按下
  if(k2 == 0)
  {
    K2Flag = 1;

  }
  else
  {
    //释放后进行响应
    if(K2Flag )
    {
      K2Flag = 0;
      xiaoshi--;
        if(xiaoshi<0) xiaoshi=0;
    }
  }


  //分钟设定值+
  //表明按下
  if(k3 == 0)
  {
    K3Flag = 1;
  }
  else
  {
    //释放后进行响应
    if(K3Flag )
    {
      K3Flag = 0;
      fenzhong++;
        if(fenzhong>59) fenzhong=59;
    }
  }
  //分钟设定值-
  //表明按下
  if(k4 == 0)
  {
    K4Flag = 1;
  }
  else
  {
    //释放后进行响应
    if(K4Flag)
    {
      K4Flag = 0;
      fenzhong--;
        if(fenzhong<0) fenzhong=0;
    }
  }


}

//中断优先级配置
void NVICConfig(void)
{
  NVIC_InitTypeDef NVIC_InitStructure;
   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

  NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

  NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

  NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;        //中断源：[15:10]，位于“stm32f10x.h”中
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; //抢占优先级：1
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;        //子优先级：1
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           //使能中断通道
  NVIC_Init(&NVIC_InitStructure);
}

void Display(void)
{
  char xxx=0,yyy=0;
  //T1 温度
  WrByte1602(0,1,'T'); //.
  WrByte1602(0,2,'='); //.
  WrByte1602(0,3,AsciiCode[wendu%100/10]);
  WrByte1602(0,4,AsciiCode[wendu%10]);
  WrByte1602(0,5,'C');
  //T2 湿度
  WrByte1602(0,8,'H'); //.
  WrByte1602(0,9,'='); //.
  WrByte1602(0,10,AsciiCode[shidu%100/10]);
  WrByte1602(0,11,AsciiCode[shidu%10]);
  WrByte1602(0,12,'%');

  xxx=0;yyy=1;


  WrByte1602(yyy,xxx++,AsciiCode[shi%100/10]);
  WrByte1602(yyy,xxx++,AsciiCode[shi%10]);
  WrByte1602(yyy,xxx++,':');

  WrByte1602(yyy,xxx++,AsciiCode[fen%100/10]);
  WrByte1602(yyy,xxx++,AsciiCode[fen%10]);
  WrByte1602(yyy,xxx++,':');
  WrByte1602(yyy,xxx++,AsciiCode[miao%100/10]);
  WrByte1602(yyy,xxx++,AsciiCode[miao%10]);




  WrByte1602(yyy,xxx++,' ');
  WrByte1602(yyy,xxx++,'T');
  WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%100/10]);
  WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%10]);
  WrByte1602(yyy,xxx++,':');

  WrByte1602(yyy,xxx++,AsciiCode[fenzhong%100/10]);
  WrByte1602(yyy,xxx++,AsciiCode[fenzhong%10]);
  WrByte1602(yyy,xxx++,' ');

}

int main(void)
{
  char  i=0;
  //时钟配置
  SystemInit();
  SystemCoreClockUpdate();
  //引脚配置
  GPIO_Configuration();
  //LCD1602初始化
  Init1602();
  NVICConfig();
  //RCC时钟开启
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
  DS1302_Configuration();
  //DS1302数据编码格式需要进行转换
  ReadDS1302Clock(time_data);
  shi = time_data[3]%16+time_data[3]/16*10;
  fen = time_data[4]%16+time_data[4]/16*10;
  miao = time_data[5]%16+time_data[5]/16*10;
  xiaoshi=shi;
  fenzhong = fen+2;
  PAout(0)=PAout(1)=PAout(2)=1;//LED灯和电机和蜂鸣器默认关闭
  while (1)
  {
    i++;
    delay_ms(10);
    if(i>=100)
    {
      i=0;
         //读取室内温度
         DHT11_receive(&shidu,&wendu);
          ReadDS1302Clock(time_data);
          shi = time_data[3]%16+time_data[3]/16*10;
          fen = time_data[4]%16+time_data[4]/16*10;
          miao = time_data[5]%16+time_data[5]/16*10;
         //显示全部参数
         Display();
    }
         //按键扫描
         anjiansaomiao();
     //定时时间到
     if(xiaoshi==shi && fenzhong==fen )
     {
       PAout(2)=0;//蜂鸣器闹铃打开
     }
     else   PAout(2)=1;//蜂鸣器闹铃关闭

    if(wendu<15) PAout(1)=0;//温度低于15 开启加热
      else PAout(1)=1;
     if(shidu>85)   PAout(0)=0;//湿度大于85  开启通风排气
     else  PAout(0)=1;
