基于STM32物联网智能鱼缸智能家居系统设计与实现

摘要：本文设计并实现了一种基于STM32F103C8T6单片机和ESP8266 01S WIFI模块的物联网智能鱼缸智能家居系统。该系统具备温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制以及手机远程控制等功能。通过集成多种传感器和执行器，系统能够实时监测和调控鱼缸环境，为鱼类提供一个舒适、健康的生活环境。同时，手机APP的远程监控和控制功能提高了用户的使用便利性。

关键词：STM32F103C8T6；ESP8266 01S WIFI模块；物联网智能鱼缸；温度控制；浊度测量；手机远程控制

一、引言

随着科技的不断进步和人们生活水平的提高，智能家居设备逐渐渗透到我们生活的方方面面。智能鱼缸作为一种新兴的家居设备，正受到越来越多养鱼爱好者的青睐。传统的鱼缸管理方式存在喂食不及时、水质监测不准确、换水不便捷等问题，难以满足现代家庭对智能化、便捷化的需求。因此，设计一种基于STM32单片机的物联网智能鱼缸智能家居系统具有重要意义。

本系统以STM32F103C8T6单片机为核心控制器，结合ESP8266 01S WIFI模块实现物联网手机通信，集成了温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制以及手机远程控制等功能，旨在为鱼类提供一个更加舒适、健康的生活环境，同时提高用户的使用便利性。

二、系统总体设计

（一）系统架构

本系统主要由STM32F103C8T6单片机、ESP8266 01S WIFI模块、传感器（如温度传感器、浊度传感器）、执行器（如加热棒、增氧泵、喂食器）、电源模块、显示模块（如OLED显示屏）以及手机APP等部分组成。系统架构图如图1所示。

<img src="https://example.com/system_architecture.png" />

（二）功能需求

  1. 温度测量显示：系统能够实时测量鱼缸内的水温，并通过显示模块显示出来。
  2. 浊度测量报警：系统能够实时测量鱼缸内的水质浊度，当浊度超过预设阀值时，发出报警信号提醒主人更换水。
  3. 温度自动控制：系统能够根据预设的温度范围，自动调节加热棒的工作状态，使鱼缸内的水温保持在适宜范围内。
  4. 自动定时补氧控制：系统能够按照预设的时间间隔，自动启动增氧泵为鱼缸补氧。
  5. 自动定时喂食控制：系统能够按照预设的时间间隔，自动启动喂食器为鱼类喂食。

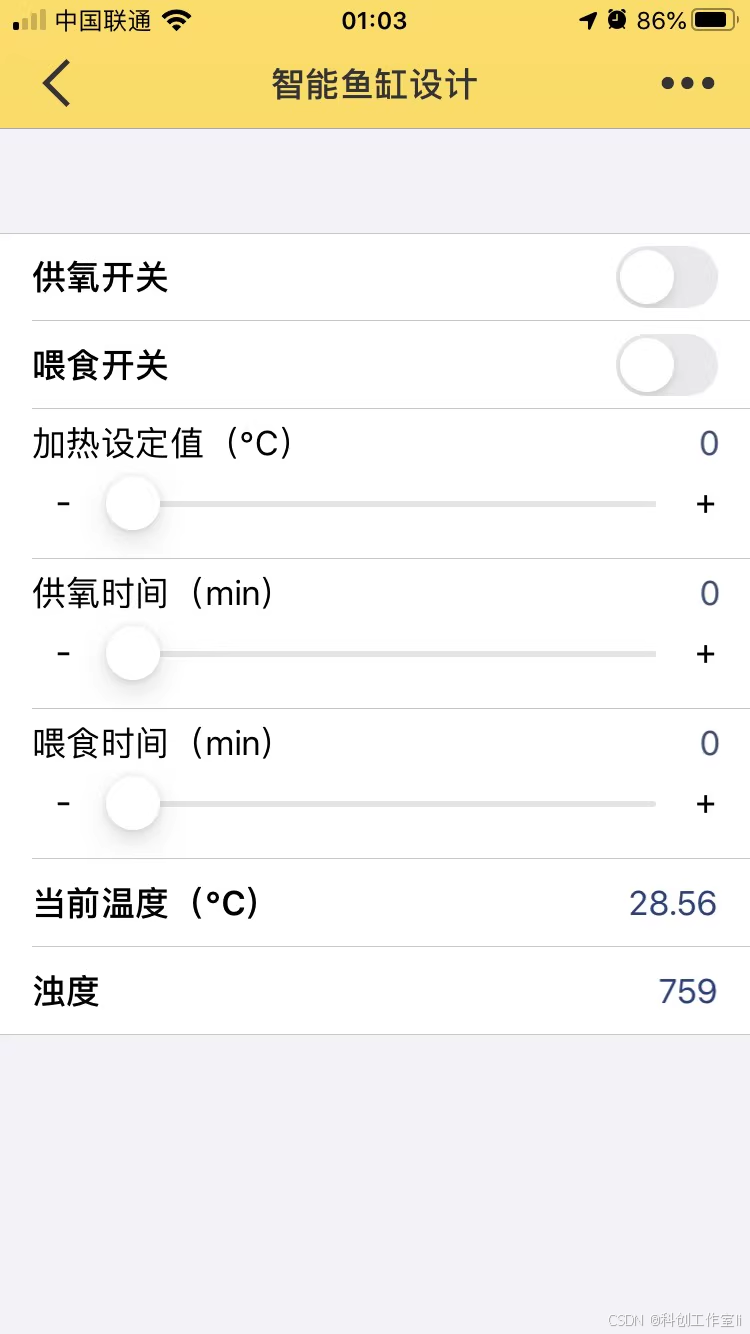

  6. 手机远程控制：用户能够通过手机APP远程监控鱼缸内的情况，包括温度、浊度等参数，并能够远程修改自动喂食、供氧时间等设置。

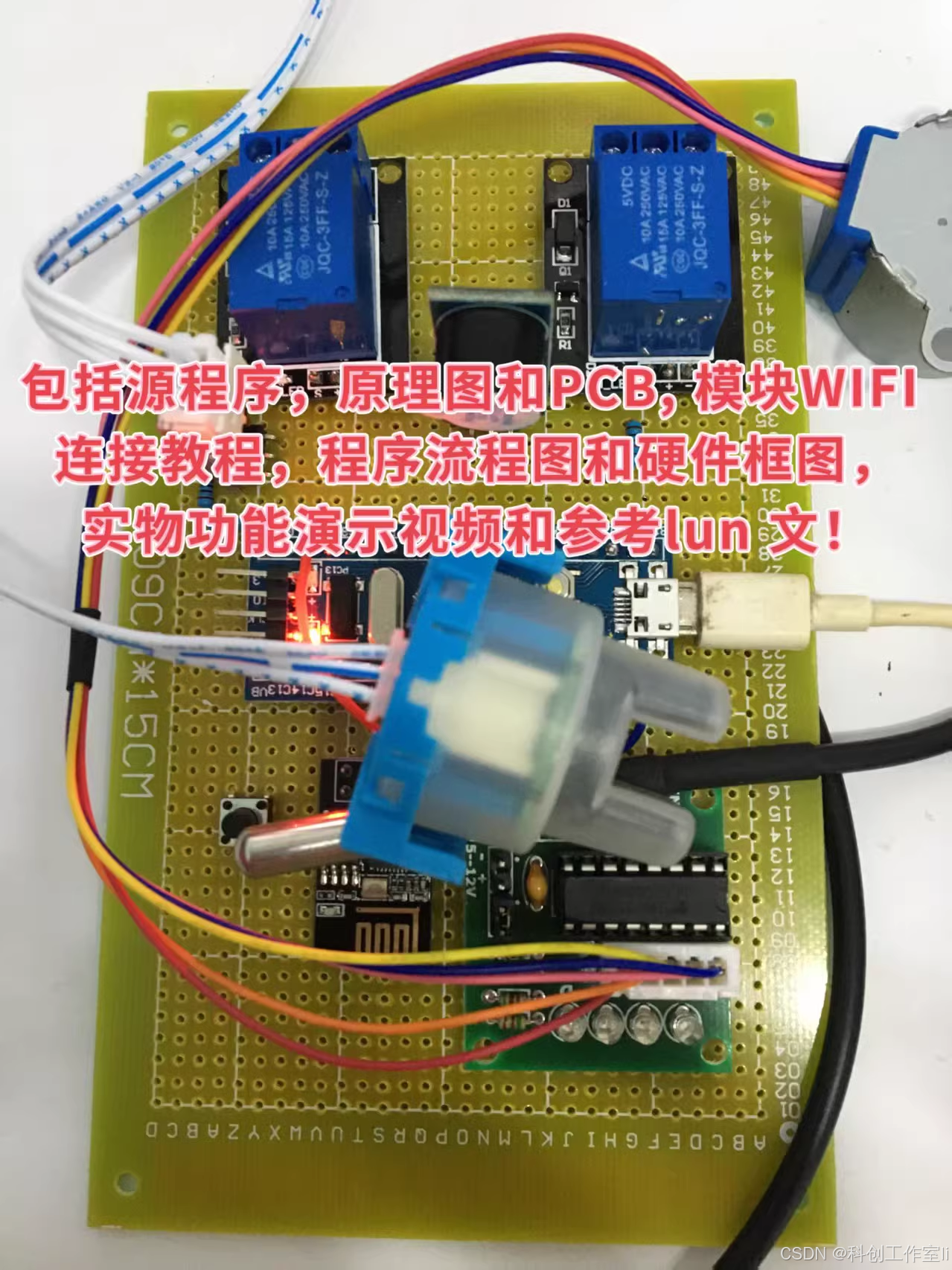

三、硬件设计

（一）核心控制器——STM32F103C8T6单片机

STM32F103C8T6单片机是STMicroelectronics（意法半导体）公司生产的一种基于ARMCortex-M3内核的32位微控制器。它具有高性能、低功耗、丰富的外设和灵活的功耗管理等特点，非常适合用于智能控制系统的设计。在本系统中，STM32F103C8T6单片机作为核心控制器，负责接收传感器数据、处理控制逻辑以及输出控制信号。

（二）WIFI模块——ESP8266 01S

ESP8266 01S WIFI模块是一款基于乐鑫ESP8266EX的低功耗UART-WIFI芯片模组。它集成了Tensilica L106超低功耗32位微型MCU，支持RTOS，内置TCP/IP协议栈，可以方便地进行二次开发。该模块支持STA（Station）模式、AP（Access Point）模式和STA+AP混合模式，能够满足不同场景下的通信需求。在本系统中，ESP8266 01S WIFI模块用于实现物联网手机通信，将鱼缸内的数据上传到云端服务器，并接收手机APP的控制指令。

（三）传感器

  1. 温度传感器：本系统选用DS18B20数字温度传感器。DS18B20具有防水、耐高温、精度高等特点，适合在水中测量温度。它通过单总线协议与STM32单片机进行通信，将测量到的温度数据传输给单片机。
  2. 浊度传感器：本系统选用一种基于光散射原理的水质浊度传感器。它能够测量水体中悬浮物的含量，从而反映水质的浊度。浊度传感器通过模拟信号输出与STM32单片机进行通信，将测量到的浊度数据转换为数字信号后传输给单片机。

（四）执行器

  1. 加热棒：加热棒用于调节鱼缸内的水温。当水温低于预设的下限值时，STM32单片机控制加热棒启动加热；当水温达到预设的上限值时，加热棒停止工作。
  2. 增氧泵：增氧泵用于为鱼缸补氧。系统按照预设的时间间隔自动启动增氧泵工作一段时间，以确保鱼缸内的溶解氧含量充足。
  3. 喂食器：喂食器用于为鱼类喂食。系统按照预设的时间间隔自动启动喂食器投放鱼食。

（五）电源模块

电源模块负责为系统各部分提供稳定的电源。本系统采用开关电源模块将交流电转换为直流电，再通过稳压模块为各部分提供稳定的5V或3.3V直流电源。

（六）显示模块

显示模块用于显示鱼缸内的温度、浊度等参数。本系统选用OLED显示屏作为显示模块。OLED显示屏具有自发光、对比度高、视角广、响应速度快等优点，能够清晰地显示各种信息。

四、软件设计

（一）开发环境

本系统采用Keil uVision作为开发环境。Keil uVision是一款功能强大的单片机开发软件，它支持多种编程语言（如C语言），提供了丰富的库函数和开发工具，方便开发者进行程序编写和调试。

（二）软件架构

本系统的软件架构主要包括初始化模块、数据采集模块、数据处理模块、控制逻辑模块、通信模块以及显示模块等部分。

  1. 初始化模块：负责初始化STM32单片机的各个外设（如GPIO、ADC、UART等）以及ESP8266 01S WIFI模块。
  2. 数据采集模块：负责采集温度传感器和浊度传感器的数据，并将采集到的数据转换为数字信号后存储到单片机的内存中。
  3. 数据处理模块：负责对采集到的数据进行处理和分析，如计算平均值、判断数据是否超出预设范围等。
  4. 控制逻辑模块：根据数据处理模块的结果，执行相应的控制逻辑，如控制加热棒、增氧泵、喂食器的工作状态等。
  5. 通信模块：负责ESP8266 01S WIFI模块与云端服务器之间的通信，包括数据上传和指令接收等。
  6. 显示模块：负责将鱼缸内的温度、浊度等参数显示到OLED显示屏上。

（三）关键程序实现

  1. 温度测量与显示

    温度测量的关键程序如下：


    c复制代码


    uint16_t ReadTemperature(void) {
    ADC_InitTypeDef ADC_InitStruct;
    // 初始化ADC
    ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStruct.ADC_ScanConvMode = DISABLE;
    ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStruct.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStruct);
    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
    ADC_Cmd(ADC1, ENABLE);
    ADC_ResetCalibration(ADC1);
    while(ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1));
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
    while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC));
    uint16_t temperature = ADC_GetConversionValue(ADC1);
    ADC_Cmd(ADC1, DISABLE);
    return temperature;
    }

    温度显示的关键程序如下：


    c复制代码


    void DisplayTemperature(uint16_t temperature) {
    OLED_Clear(); // 清屏
    OLED_ShowString(0, 0, "Temperature:", 12);
    char tempStr[10];
    sprintf(tempStr, "%d.%02dC", temperature / 100, (temperature % 100) / 10);
    OLED_ShowString(0, 16, tempStr, 12);
    OLED_Refresh_Gram(); // 刷新显示
    }

  2.
    浊度测量与报警

    浊度测量的关键程序如下：


    c复制代码


    uint16_t ReadTurbidity(void) {
    ADC_InitTypeDef ADC_InitStruct;
    // 初始化ADC（与温度测量类似，但通道不同）
    ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStruct.ADC_ScanConvMode = DISABLE;
    ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStruct.ADC_NbrOfChannel = 1;
    ADC_Init(ADC2, &ADC_InitStruct);
    ADC_RegularChannelConfig(ADC2, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);
    ADC_Cmd(ADC2, ENABLE);
    ADC_ResetCalibration(ADC2);
    while(ADC_GetResetCalibrationStatus(ADC2));
    ADC_StartCalibration(ADC2);
    while(ADC_GetCalibrationStatus(ADC2));
    ADC_SoftwareStartConvCmd(ADC2, ENABLE);
    while(!ADC_GetFlagStatus(ADC2, ADC_FLAG_EOC));
    uint16_t turbidity = ADC_GetConversionValue(ADC2);
    ADC_Cmd(ADC2, DISABLE);
    return turbidity;
    }

    浊度报警的关键程序如下：


    c复制代码


    void CheckTurbidity(uint16_t turbidity) {
    if (turbidity > TURBIDITY_THRESHOLD) {
    // 浊度超过阀值，发出报警信号
    Buzzer_On(); // 启动蜂鸣器
    OLED_Clear();
    OLED_ShowString(0, 0, "Turbidity High!", 12);
    OLED_Refresh_Gram();
    } else {
    Buzzer_Off(); // 关闭蜂鸣器
    }
    }

  3.
    温度自动控制

    温度自动控制的关键程序如下：


    c复制代码


    void ControlHeater(uint16_t temperature) {
    if (temperature < TEMPERATURE_LOWER_LIMIT) {
    // 温度低于下限值，启动加热棒
    Heater_On();
    } else if (temperature > TEMPERATURE_UPPER_LIMIT) {
    // 温度高于上限值，关闭加热棒
    Heater_Off();
    }
    }

  4.
    自动定时补氧控制

    自动定时补氧控制的关键程序如下：


    c复制代码


    void OxygenateTimer(void) {
    static uint32_t lastOxygenateTime = 0;
    uint32_t currentTime = HAL_GetTick();
    if (currentTime - lastOxygenateTime >= OXYGENATE_INTERVAL) {
    // 达到补氧时间间隔，启动增氧泵
    OxygenPump_On();
    HAL_Delay(OXYGENATE_DURATION); // 补氧持续时间
    OxygenPump_Off();
    lastOxygenateTime = currentTime; // 更新上次补氧时间
    }
    }

  5.
    自动定时喂食控制

    自动定时喂食控制的关键程序如下：


    c复制代码


    void FeedTimer(void) {
    static uint32_t lastFeedTime = 0;
    uint32_t currentTime = HAL_GetTick();
    if (currentTime - lastFeedTime >= FEED_INTERVAL) {
    // 达到喂食时间间隔，启动喂食器
    Feeder_On();
    HAL_Delay(FEED_DURATION); // 喂食持续时间
    Feeder_Off();
    lastFeedTime = currentTime; // 更新上次喂食时间
    }
    }

  6.
    WIFI通信与手机远程控制

    WIFI通信与手机远程控制的关键程序主要涉及到ESP8266 01S WIFI模块的配置和数据传输。以下是一个简单的WIFI通信初始化程序：


    c复制代码


    void WIFI_Init(void) {
    USART_InitTypeDef USART_InitStruct;
    // 初始化USART（用于与ESP8266通信）
    USART_InitStruct.USART_BaudRate = 115200;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStruct);
    USART_Cmd(USART1, ENABLE);
    // 配置ESP8266为STA模式并连接到WIFI热点
    USART_SendString(USART1, "AT+CWMODE=1\r\n"); // 设置模块为STA模式
    HAL_Delay(1000);
    USART_SendString(USART1, "AT+RST\r\n"); // 重启模块
    HAL_Delay(2000);
    USART_SendString(USART1, "AT+CWJAP=\"SSID\",\"PASSWORD\"\r\n"); // 连接WIFI热点
    HAL_Delay(5000);
    }

    手机远程控制功能需要配合云端服务器和手机APP实现。云端服务器负责接收ESP8266 01S WIFI模块上传的数据，并将数据转发给手机APP；同时，云端服务器还负责接收手机APP的控制指令，并将指令转发给ESP8266 01S WIFI模块。手机APP则负责显示鱼缸内的参数信息，并允许用户修改自动喂食、供氧时间等设置。



五、系统测试与优化


（一）系统测试


系统测试的主要目的是为了验证智能鱼缸控制系统的设计是否满足预期的功能需求和性能指标。测试内容包括硬件测试和软件测试两个方面。


  1.
    硬件测试


    • STM32单片机测试：测试STM32单片机的运行稳定性，包括GPIO引脚的输入输出功能、ADC模块的采样精度等。
    • 传感器测试：测试温度传感器和浊度传感器的测量精度和响应速度。
    • 执行器测试：测试加热棒、增氧泵、喂食器的工作状态和控制效果。
    • WIFI模块测试：测试ESP8266 01S WIFI模块的通信稳定性和数据传输速度。

  2.
    软件测试


    • 功能测试：测试系统的各项功能是否正常工作，如温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制以及手机远程控制等。
    • 性能测试：测试系统的响应时间、稳定性、可靠性等性能指标。



（二）系统优化


在测试过程中，可能会发现系统的某些部分存在性能瓶颈或不足。针对这些问题，可以对系统进行优化和改进。例如：


  • 优化算法：对温度控制算法、浊度测量算法等进行优化，提高系统的控制精度和响应速度。
  • 改进用户界面：对手机APP的用户界面进行优化，提高用户体验。
  • 增加传感器：可以考虑增加更多的传感器，如溶解氧传感器、光照传感器等，以实现对鱼缸环境的更全面监测。


六、结论与展望


（一）结论


本文详细阐述了一种基于STM32F103C8T6单片机和ESP8266 01S WIFI模块的物联网智能鱼缸智能家居系统的设计与实现。该系统集成了温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制以及手机远程控制等功能，能够实时监测和调控鱼缸环境，为鱼类提供一个舒适、健康的生活环境。通过系统测试和优化，验证了系统的可行性和稳定性。


（二）展望


随着物联网技术的不断发展，智能鱼缸智能家居系统有望与家庭物联网系统进行更深入的集成，实现与其他家电的互联互通。未来可以考虑增加更多的智能化功能，如语音识别控制、图像识别监测等，进一步提高系统的智能化水平和用户体验。同时，还可以对系统的硬件和软件进行优化和升级，降低系统成本，提高系统的可靠性和稳定性，使其更加适用于家庭、办公室等场所。


#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "timer.h"
#include "usart.h"
#include "usart3.h"
#include "OLED_I2C.h"
#include "math.h"
#include "ds1302.h"
#include "dht11.h"
#include "bjdj.h"
#include "adc.h"
#include "stdio.h"

#define Num_i 256 //电机步数


u16 Flag_adc=0;
u8 Num_wendu1,Num_wendu2,Num_shidu1,Num_shidu2;
extern u8 Flag_caidan;
extern u8 Flag_dakai,dakai,Flag_bankai,bankai,Flag_zhanting;
extern u8	st[50];
int MQ_res = 0;

int main(void)
{
  u16 ii=0;
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
  uart_init(9600);          //语音模块串口初始化
	usart3_init(9600);                 //蓝牙使用
	DHT11_Init();
	Adc_Init();
	Moto_Init();
	ds1302_gpio_init();
	//ds1032_init();						//时间设置
  ds1032_read_realTime();   //读取实时数据
	KEY_Init();
    MQ_Init();
    LED_Init();
	OLED_Init();                                  //屏幕初始化
  TIM3_Int_Init(719,7199);
	printf("AF:30");//声音调到31档   最大
	delay_ms(100);
    delay_ms(1000);
	printf("A7:00003");//欢迎使用
	delay_ms(1000);
	OLED_CLS();


  while(1)
  {
    if(Flag_caidan==1)//自动模式
		{
			delay_ms(500);
			Flag_adc=Get_Adc_Average(0,10);
			delay_ms(500);


            if(Flag_adc>1000&&Flag_dakai==0)
            {
                printf("A7:00001");//打开
                TIM_Cmd(TIM3,DISABLE);
                for(ii=0;ii<Num_i;ii++)
                {
                    Motorcw_angle(1,3);
                    MotorStop();
                }
                TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=1;
                dakai=1;
            }
            if(Flag_adc<1000&&Flag_dakai==1)
            {
        printf("A7:00002");//关闭
        TIM_Cmd(TIM3,DISABLE);
        for(ii=0;ii<Num_i;ii++)
        {
          Motorccw_angle(1,3);
          MotorStop();
        }
        TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=0;
                dakai=0;




		}
//            MQ_res = MQ_Scan();
            if(MQ==0)
        {
            LED0 = !LED0;
            delay_ms(100);
            LED0 = !LED0;
            delay_ms(100);
        }
    }
    if(Flag_caidan==2)//手动模式
    {
      if(dakai==1&&Flag_dakai==0)
      {
        printf("A7:00006");//打开
        TIM_Cmd(TIM3,DISABLE);
        for(ii=0;ii<Num_i;ii++)
        {
          Motorcw_angle(1,3);
          MotorStop();
        }
				TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=1;
      }
      if(dakai==0&&Flag_dakai==1)
      {
        printf("A7:00007");//关闭
        TIM_Cmd(TIM3,DISABLE);
        for(ii=0;ii<Num_i;ii++)
        {
          Motorccw_angle(1,3);
          MotorStop();
        }
				TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=0;
      }
    }
		if(Flag_caidan==3)//定时模式
		{
			if(TimeRAM.kai==1&&Flag_dakai==0)
			{
				if(TimeRAM.hour_kai==TimeData.hour&&TimeRAM.minute_kai==TimeData.minute)
				{
					printf("A7:00006");//打开
					TIM_Cmd(TIM3,DISABLE);
					for(ii=0;ii<Num_i;ii++)
					{
						Motorcw_angle(1,3);
						MotorStop();
					}
					TIM_Cmd(TIM3, ENABLE);
					Flag_dakai=1;
				}
			}
			if(TimeRAM.guan==1&&Flag_dakai==1)
			{
				if(TimeRAM.hour_guan==TimeData.hour&&TimeRAM.minute_guan==TimeData.minute)
        {
					printf("A7:00007");//关闭
					TIM_Cmd(TIM3,DISABLE);
					for(ii=0;ii<Num_i;ii++)
					{
						Motorccw_angle(1,3);
						MotorStop();
					}
					TIM_Cmd(TIM3, ENABLE);
					Flag_dakai=0;
				}
      }
		}

		if(Flag_caidan==4)//遥控模式
		{

		 if(dakai==1&&Flag_dakai==0)
      {
        printf("A7:00006");//打开
        TIM_Cmd(TIM3,DISABLE);
				ii=0;
        for(ii=0;ii<Num_i;ii++)
        {
          Motorcw_angle(1,3);
          MotorStop();
        }
				TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=1;
      }
      if(dakai==0&&Flag_dakai==1)
      {
        printf("A7:00007");//关闭
        TIM_Cmd(TIM3,DISABLE);
        for(ii=0;ii<Num_i;ii++)
        {
          Motorccw_angle(1,3);
          MotorStop();
        }
				TIM_Cmd(TIM3, ENABLE);
        Flag_dakai=0;
      }
		}
  }
}


































【STM32项目】基于stm32智能鱼缸控制系统的设计与实现（完整工程资料源码）








					嵌入式技术开发




					05-23

					5331











随着现代化经济的快速发展，物质条件富足的人开始追求精神富足，越来越多的人通过饲养观赏鱼来充实生活、释放压力，但并非所有饲养者都有时间和经验来管理好鱼缸。一种由单片机控制，可实时检测和调节鱼缸环境，可把鱼缸环境实时反映给用户并能被用户远程操控的系统，可以解决养鱼成活率低、耗费时间和精力、参与感不强等诸多难题。























基于STM32+OneNet设计的智能鱼缸













					06-21

					5041











基于STM32单片机设计基于物联网的智能鱼缸，可以实现水温检测、水质检测、自动或手动换水、氛围灯灯光变换和自动或手动喂食等功能为一体的控制系统，鱼缸通过ESP8266连接Onenet物联网平台，并通过应用侧接口开发了上位机APP实现远程对鱼缸参数检测查看，并能远程控制。

























基于STM32的物联网下智能化养鱼鱼缸控制控制系统








					毕业作品网站




					06-24

					9129











【摘要】随着科学技术与物联网的发展，推动着智能化产品逐渐从无到有再到快速发展，智能科技逐渐改变社会发展方式，过去很多无法想象的科学技术或者生活方式，现在利用先进和智能化逐一解决，而过去普通鱼缸控制系统已经不能科学的需求。本设计的完整的系统主要包括STM32系列单片机最小系统、温度采集电路、无线WIFI电路、继电器及其驱动电路和电源电路等组成。本设计软件系统采用模块设计思想，采用C语言作为程序设计语言，通过KEIMDK完成程序设计，使用仿真器下载软件完成程序的烧录和在线调试。


















基于STM32的智能鱼缸控制系统设计（代码+原理图+蓝牙APP）








					qq_58404700的博客




					03-12

					1725











本文设计了一种基于STM32单片机的智能鱼缸控制系统，该系统集成了0.96寸OLED显示模块、浊度传感器、DS18B20温度传感器、DS1302实时时钟模块、蓝牙通信模块以及光照检测模块，实现了对鱼缸水质的实时监测、水温的智能调控、远程操作控制、定时喂鱼以及光照强度的显示与传输等功能。国外方面，一些高端鱼缸品牌已经推出了具备智能管理功能的鱼缸产品，如德国的Juwel、美国的Tetra等品牌，这些产品通常集成了水质监测、温度控制、自动喂食等功能，但价格较高，普及率有限。传感器数据采集与处理是系统实现的基础。























基于STM32+物联网设计的货车重量检测系统(OneNet)













					10-24

					4746











基于STM32和物联网技术设计的货车重量检测系统可以实现快速、精准地对货车载重进行检测，并且将检测结果实时上传到云平台，方便用户远程查看和数据管理。其中，OneNet是一种基于HTTP协议的物联网云平台，具有稳定、灵活、易用等优点。

系统主要由三部分组成：硬件模块、软件程序和云平台。硬件模块包括STM32单片机、称重传感器、WIFI模块等；软件程序则负责采集传感器数据，进行处理和上传；而云平台则扮演着数据存储和展示的角色。


















基于STM32单片机的物联网智能鱼缸控制系统设计 蓝牙WIFI无线控制 定时增氧 浊度 多功能鱼缸 宠物喂食系统 成品套件 DIY设计 实物+源程序+原理图+仿真+其它资料（850-28/29/30）








					qq_24269417的博客




					07-05

					1217











本文通过对目前大多数水族箱控制设备应用现状的分析和研究，提出了一种多功能的观赏鱼缸智能控制系统的设计方案。该控制系统基于STM32单片机的家庭水族箱控制系统。整套系统以STM32F103C8T6单片机为核心芯片，结合传感器技术、继电器原理、C语言编程等技术，集多种控制功能于一体，包括温度控制、喂食、增氧、自动、手动、光照照明、无线传输液晶显示、按键设置等，并可根据需要增加控制参数，通过选择不同元器件控制成本。本文从功能设计、元器件选择、硬件电路设计和软件设计等几个方面对该控制系统进行阐述。


















STM32物联网智能鱼缸智能家居系统








					gitblog_06585的博客




					09-20

					768











STM32物联网智能鱼缸智能家居系统



            STM32物联网智能鱼缸智能家居系统程序原理图PCB图文教程



                项目地址: https://gitcode.com/Resource-Bundle-Collection/4c94b
     ...


















基于STM32单片机的手机APP智能鱼缸设计








					嵌入式基地




					08-25

					1371











功能介绍：1，基于stm32宠物喂食具有自动、手动功能以及WIFI远程APP控制功能2，使用传感器采集水量，食物量，温度3，具备手动与自动功能4，手动时可以分别通过app对加粮，加水，风扇继电器进行打开与关闭5，自动时，根据粮食的多少自动添加粮食，根据水位的上下阈值自动进行加水，停止加水动作，，根据温度的阈值，自动进行打开风扇与关闭风扇操作6，app可以设置温度阈值。


















基于STM32的智能鱼缸电子设计（程序+原理图+APP+全部资料）








					qq_58404700的博客




					03-19

					973











本文设计了一款基于STM32F103C8T6单片机的智能鱼缸系统。该系统利用ESP8266 01S WiFi模块实现物联网手机通信，具备温度测量显示、浊度监测报警、温度自动控制、自动定时补氧、自动定时喂食以及手机远程控制和参数修改等功能。通过各模块的协同工作，为鱼缸提供了智能化、便捷化的管理方案，有效提升了鱼缸的养护效率和观赏体验。


















基于STM32+华为云设计的智能鱼缸(华为云IOT).zip








					08-18










包含完整STM32项目源码、设计文档、原理图、相关软件工具、上位机(Android、windows) 可以轻松copy项目。  设计需求： （1）主控芯片采用STM32F103RCT6 （2）WiFi模块连接网络，实现物联网手机通信。 （3）浊度...


















STM32 __main汇编分析








					qq_37669710的博客




					05-13

					727











_main的汇编级调用在启动文件中表现为简单的地址跳转（LDRBX），但其内部逻辑由编译器自动生成，负责初始化C程序的运行时环境。通过调试器反汇编和内存观察，可间接验证其行为逻辑。


















STM32 变量加载到flash的过程中








					qq_37669710的博客




					05-13

					687











STM32通过链接脚本定义数据归属，由启动代码实现物理搬运，最终完成RAM数据加载。


















STM32-模电








					weixin_45930573的博客




					05-08

					1619











介绍MOS、二极管、运放、推挽开漏和上拉电阻等


















实现 STM32 PWM 输出：原理、配置与应用详解








					m0_74096349的博客




					05-13

					927











本文深入解析 STM32 微控制器的 PWM（脉冲宽度调制）功能，涵盖其基础原理、硬件架构、配置流程及实际应用场景。PWM 信号通过周期和占空比定义，经由 STM32 内置定时器实现输出，其中定时器的自动重装载寄存器设定周期，捕获比较寄存器确定脉冲宽度。文章详述了从开启 GPIO 时钟与配置、定时器初始化，到 PWM 通道设定及输出启动的完整配置步骤，并辅以示例代码阐释关键要点。此外，还探讨了 PWM 在电机调速、LED 调光及信号合成等多领域的应用，并提供了调试时的注意事项与技巧。掌握 STM32 PWM


















vscode+platformIO开发STM32（八）








					qq_42312125的博客




					05-11

					384











对于一个比较大的项目来说，可能运行的平台不止一个，但是如果我修改好一个平台的适配，那源文件到底是不是几个平台都能兼容好？或者有没有存在遗漏修改的文件？这就比较重要了。但是如果我修改一次，每个工程都要打开-----修改----编译----下一个----打开----修改----编译…如此循环，只有2-3个还好，如果。。。像我，一个程序，从STM32的G0、F1、F4、H7…都有涉及的，特别是F4如果还有几个不一样的MCU，那这样就很麻烦。


















STM32 __main








					qq_37669710的博客




					05-13

					813











​__main函数​定位​：属于C/C++运行时库的初始化入口，由编译器自动生成，开发者不可见。​作用​：完成从加载域（Flash）到执行域（RAM）的代码和数据段拷贝、初始化ZI（零初始化）段、配置堆栈，并最终跳转至用户main()函数。​调用链​：启动文件（如）中的复位中断服务程序调用__main，再由__main触发__rt_entry进入用户main()。​用户main()函数​​定位​：开发者编写的程序入口，负责硬件初始化（如HAL库配置）和业务逻辑。​可见性。


















STM32F103C8T6板子使用说明


最新发布








					LYC_462857656的博客




					05-13

					887











pcb版，把众多元器件集中到一个板子上面管理。


















STM32-DMA数据转运（8）








					m0_50562428的博客




					05-13

					892











直接存储器存取简称DMA（Direct Memory Access），它是一个数据转运小助手，主要用来协助CPU，完成数据转运的工作。它能直接访问STM32内部的存储器，包括运行内存SRAM、程序存储器Flash和寄存器等。DMA可以提供外设（数据寄存器DR）和存储器（SRAM和Flash），或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源。


















STM32 内存








					qq_37669710的博客




					05-13

					769











根据STM32的存储器映射机制，其32位地址总线可访问4GB逻辑地址空间（0x00000000-0xFFFFFFFF），但实际物理地址分配由芯片厂商定义。


















STM32智能控制系统：物联网家居设计与实时监控



















资源摘要信息:"本资料集包括了一份关于基于STM32单片机的智能家居系统设计的完整论文以及相关详细资料。该系统设计以STM32单片机为核心，构建了一个基于GPRS无线网络的智能家居控制系统。该系统具备以下特点和功能：...















































		评论












      添加红包















请填写红包祝福语或标题









          个



红包个数最小为10个









          元



红包金额最低5元








          当前余额3.43元
          前往充值 >








          需支付：10.00元













































成就一亿技术人!













            领取后你会自动成为博主和红包主的粉丝
            规则


















hope_wisdom
 发出的红包





























打赏作者













科创工作室li


你的鼓励将是大学生的创作动力













    ¥1
    ¥2
    ¥4
    ¥6
    ¥10
    ¥20










					扫码支付：¥1







					获取中








					扫码支付









您的余额不足，请更换扫码支付或充值


打赏作者











实付元


使用余额支付








            点击重新获取





扫码支付
















        钱包余额
          0








抵扣说明：


 1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
 2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。









      余额充值
