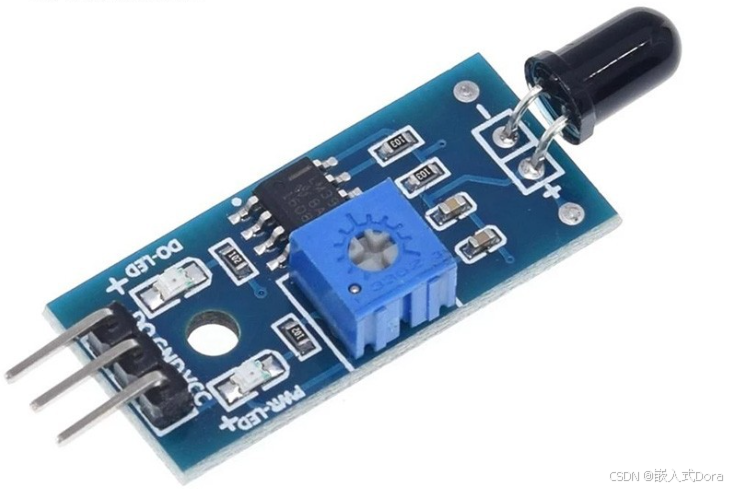

一、火焰传感器介绍

火焰传感器是一种用于检测火焰的传感器，通常应用于火灾预警系统、自动灭火系统、环境监控等领域。它的工作原理主要是通过感知火焰发出的特定波长的红外线或紫外线辐射来判断是否存在火源。火焰传感器在检测到火焰时会输出信号，进而触发警报或进行其他响应。

火焰传感器基本介绍：

工作原理：

火焰传感器的工作原理基于火焰产生的光辐射。不同类型的火焰会发出特定的光谱（主要是紫外线和红外线）。火焰传感器通过光电探测器来捕捉火焰发出的光信号。当传感器感知到特定波长的光信号时（如红外或紫外），它会触发报警或执行其他预定动作。

紫外线火焰传感器：利用紫外线（UV）光来检测火焰。由于火焰会发出较强的紫外线辐射，这种传感器特别适用于火焰检测。
红外线火焰传感器：利用红外线（IR）光来检测火焰。火焰会发出强烈的红外辐射，这种传感器对于热量变化特别敏感。

主要特点：

高灵敏度：能够迅速响应火焰的出现，通常用于火灾报警系统。
快速响应：当火焰出现时，传感器能够迅速检测并输出信号。
低功耗：火焰传感器的工作功耗较低，适合长时间工作。
适应环境：能够在烟雾、灰尘或其他环境中较为准确地检测火焰（但过度的烟雾和灰尘可能会影响检测效果）。
多种输出方式：包括数字输出（高/低电平）和模拟输出（电压信号）。

二、火焰传感器接线说明

以下是火焰传感器的接线说明表，详细描述了每个引脚的功能以及如何连接到STM32单片机（如Arduino等）：

火焰传感器接线说明表：

火焰传感器引脚	连接到	说明
VCC	电源引脚（5V 或 12V）	连接至STM32单片机的电源引脚，提供电源。电压一般为5V或12V，具体电压请参考传感器规格。
GND	GND（地线）	连接至STM32单片机的地线（GND），作为电路的公共地，确保电流回流正常。
OUT	控制引脚（如数字输入引脚）	连接至STM32单片机的数字输入引脚。火焰传感器输出信号，当检测到火焰时输出高电平（1），否则输出低电平（0）。如果传感器提供模拟输出，则可以连接到模拟输入引脚，输出信号与火焰强度成正比。

三、测试说明、火焰传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

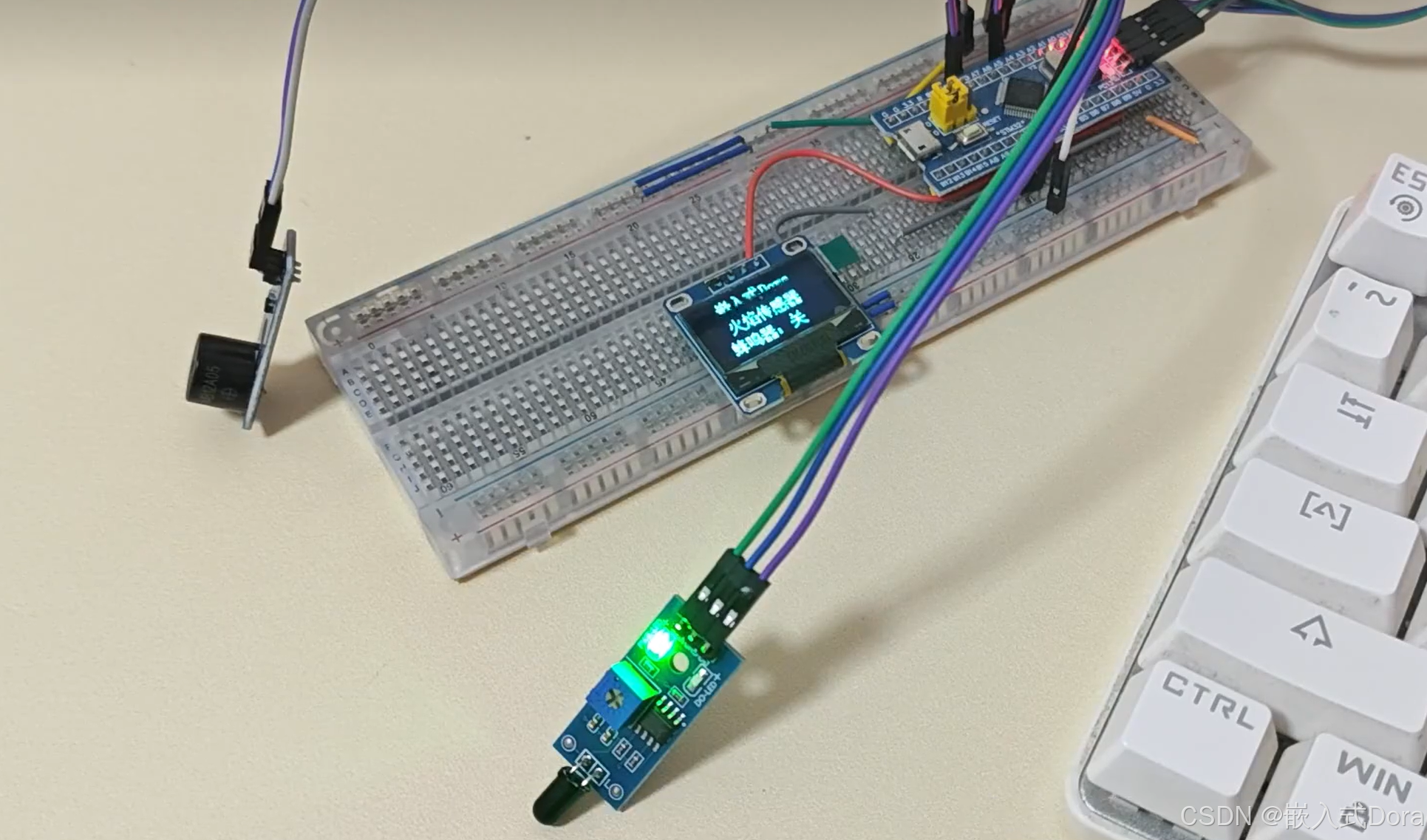

功能：功能1：采集火焰报警数据在OLED屏幕上显示出来，火焰触发蜂鸣器报警

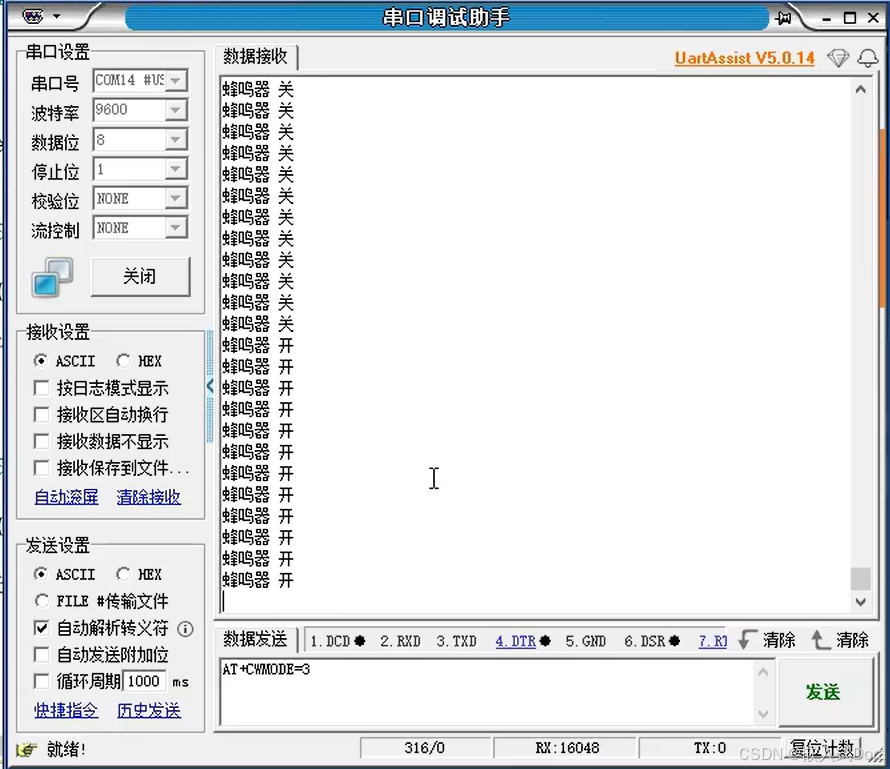

功能2：把采集火焰报警数据发送到串口调试助手上

main.c文件编写火焰传感器驱动代码如下：

#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "OLED.h"
#include "FLAME.h"
#include "FMQ.h"
#include "Serial.h"

int Fire_Level;
int main(void)
{

	 OLED_Init();
	 mfq_Init();
	 FLAME_Init();
	 Serial_Init();

	 OLED_ShowChinese(20, 0, "嵌入式");
	 OLED_ShowString(70,0,"Dora",OLED_8X16);
	 OLED_ShowChinese(20, 24, "火焰传感器");
	 OLED_ShowChinese(10, 47, "蜂鸣器：");
	 OLED_Update();

	 while(1)
	 {
			Fire_Level=FLAME_Get();
			if(Fire_Level == 0)
			{
				OLED_ClearArea(76,47,20,13);
				fmq_on();
				OLED_ShowChinese(76, 47, "开");
				OLED_Update();
				printf("蜂鸣器 开\n");
			}
			else
			{
				OLED_ClearArea(76,47,20,13);
				fmq_off();
				OLED_ShowChinese(76, 47, "关");
				OLED_Update();
				printf("蜂鸣器 关\n");
			}
	 }
}
