基于STM32的智能垃圾桶系统设计与实现

摘要

随着科技的不断发展，智能垃圾桶系统逐渐成为改善环境卫生、提升生活便利性的重要工具。本文设计了一种基于STM32单片机的智能垃圾桶系统，该系统集成了人员检测、物位检测、按键控制以及语音控制等多种功能，旨在实现垃圾分类的自动化与智能化。系统通过STM32单片机作为核心控制器，配合光电传感器、蜂鸣器、按键模块以及语音识别模块等硬件，实现了对四个分类垃圾桶的精准控制。实验结果表明，该系统能够准确检测人员靠近、垃圾桶满溢状态，并可通过按键或语音指令控制垃圾桶的开关，有效提升了垃圾分类的效率和便捷性。

关键词：STM32单片机；智能垃圾桶；人员检测；物位检测；语音控制

一、引言

（一）研究背景

随着城市化进程的加快，垃圾产生量急剧增加，垃圾分类成为缓解环境压力、提高资源回收利用率的重要途径。然而，传统的垃圾桶在垃圾分类方面存在诸多不足，如分类不准确、操作不便等。因此，开发一种智能垃圾桶系统，实现垃圾分类的自动化与智能化，对于改善环境卫生、提升居民生活质量具有重要意义。

（二）研究意义

提高垃圾分类效率：智能垃圾桶系统能够自动识别垃圾类型，并将其投放到相应的垃圾桶中，大大提高了垃圾分类的准确性和效率。
提升生活便利性：通过按键控制、语音控制等多种方式，用户可以更加便捷地操作垃圾桶，提升了使用体验。
促进环保事业发展：智能垃圾桶系统的推广使用，有助于减少垃圾焚烧对环境的污染，促进资源的循环利用，为环保事业做出贡献。

（三）研究内容

本文设计了一种基于STM32单片机的智能垃圾桶系统，主要研究内容包括：

系统总体设计：根据系统需求，确定系统的组成和硬件选型。
硬件设计：设计并搭建智能垃圾桶系统的硬件电路，包括核心控制器、人员检测模块、物位检测模块、按键控制模块和语音控制模块等。
软件设计：编写系统的控制程序，实现人员检测、物位检测、按键控制和语音控制等功能。
系统测试与结果分析：对智能垃圾桶系统进行测试，验证其各项功能是否满足设计要求，并对测试结果进行分析。

二、系统总体设计

（一）系统需求分析

功能需求：
- 能够检测是否有人靠近垃圾桶，只有在有人的时候才能进行垃圾桶的打开和关闭操作。
- 能够检测垃圾桶是否满溢，如果垃圾桶满溢，则通过蜂鸣器报警，并点亮对应的指示灯。
- 支持按键控制垃圾桶的开关。
- 支持语音控制垃圾桶的打开。
- 能够对四个分类垃圾桶进行精准控制。
性能需求：
- 系统应具有较高的稳定性和可靠性，能够在各种环境下正常工作。
- 系统应具有较高的响应速度，能够及时响应用户的操作指令。
- 系统应具有较高的准确性，能够准确检测人员靠近、垃圾桶满溢状态，并准确执行控制指令。

（二）系统组成

基于STM32的智能垃圾桶系统主要由以下几个部分组成：

核心控制器：采用STM32单片机作为系统的核心控制器，负责接收各模块的信号，处理控制逻辑，并输出控制信号。
人员检测模块：采用红外传感器或超声波传感器检测是否有人靠近垃圾桶。
物位检测模块：采用光电传感器检测垃圾桶是否满溢。
按键控制模块：提供按键供用户手动控制垃圾桶的开关。
语音控制模块：采用语音识别芯片实现语音控制垃圾桶的打开。
其他辅助模块：包括蜂鸣器、指示灯、电源模块等，用于实现报警、状态指示和供电等功能。

（三）硬件选型

核心控制器：选择STM32F103C8T6单片机作为系统的核心控制器。该单片机基于ARM Cortex-M3内核，具有高性能、低功耗、丰富的外设和灵活的功耗管理等特点，能够满足系统的控制需求。
人员检测模块：选择红外传感器或超声波传感器。红外传感器具有检测距离远、灵敏度高、抗干扰能力强等优点；超声波传感器则具有测量精度高、不受光线影响等优点。根据实际需求选择合适的传感器。
物位检测模块：选择光电传感器。光电传感器具有结构简单、响应速度快、精度高等优点，能够准确检测垃圾桶的满溢状态。
按键控制模块：选择普通的按键开关即可。按键开关具有操作简单、成本低廉等优点。
语音控制模块：选择LD3320语音识别芯片或类似产品。LD3320是一款高性能的语音识别芯片，能够识别多种语音指令，满足系统的语音控制需求。
其他辅助模块：蜂鸣器选择有源蜂鸣器，指示灯选择LED指示灯，电源模块根据系统需求选择合适的电源芯片或电源适配器。

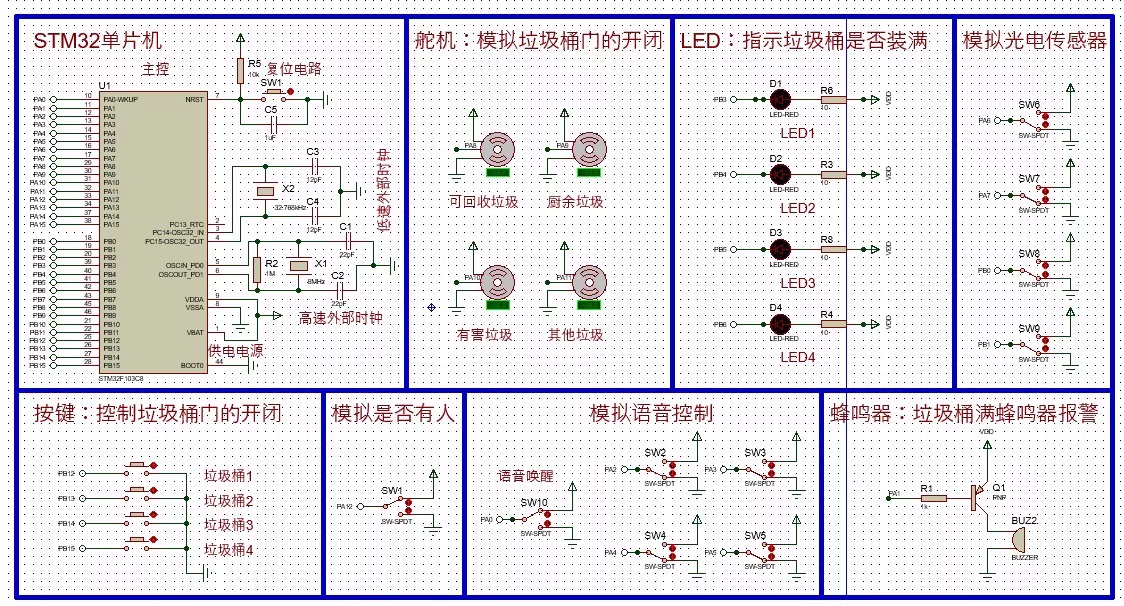

三、硬件设计

（一）核心控制器——STM32单片机

STM32F103C8T6单片机是系统的核心控制器，负责接收各模块的信号，处理控制逻辑，并输出控制信号。该单片机具有以下特点：

高性能：基于ARM Cortex-M3内核，具有高达72MHz的工作频率，能够满足系统的实时性要求。
低功耗：提供了多种低功耗模式，可以在保证性能的同时降低功耗。
丰富的外设：提供了包括ADC、DAC、I2C、SPI、USART等多种常用外设，能够满足系统的各种应用需求。
灵活的功耗管理：可以根据实际需求动态调整系统的功耗，延长电池使用时间。

（二）人员检测模块

人员检测模块采用红外传感器或超声波传感器检测是否有人靠近垃圾桶。以红外传感器为例，其工作原理是：当有人靠近时，红外传感器会接收到人体发出的红外线，并将信号转换为电信号输出给STM32单片机。STM32单片机根据接收到的信号判断是否有人靠近，并做出相应的控制。

（三）物位检测模块

物位检测模块采用光电传感器检测垃圾桶是否满溢。光电传感器由发射端和接收端组成，发射端发射光线，接收端接收反射回来的光线。当垃圾桶未满时，光线能够顺利反射回接收端；当垃圾桶满溢时，垃圾会阻挡光线，导致接收端无法接收到反射回来的光线。STM32单片机根据接收端输出的信号判断垃圾桶是否满溢，并控制蜂鸣器报警和指示灯点亮。

（四）按键控制模块

按键控制模块提供按键供用户手动控制垃圾桶的开关。按键开关与STM32单片机的GPIO引脚相连，当用户按下按键时，GPIO引脚会接收到低电平信号。STM32单片机根据接收到的信号判断哪个按键被按下，并控制对应的垃圾桶打开或关闭。

（五）语音控制模块

语音控制模块采用LD3320语音识别芯片实现语音控制垃圾桶的打开。LD3320芯片能够识别多种语音指令，如“打开可回收垃圾桶”、“打开厨余垃圾桶”等。用户可以通过说出相应的语音指令来控制垃圾桶的开关。LD3320芯片通过串口与STM32单片机通信，将识别到的语音指令发送给STM32单片机。STM32单片机根据接收到的指令控制对应的垃圾桶打开。

（六）其他辅助模块

蜂鸣器：选择有源蜂鸣器作为报警装置。当垃圾桶满溢时，STM32单片机控制蜂鸣器发出报警声，提醒用户及时处理垃圾。
指示灯：选择LED指示灯作为状态指示装置。当垃圾桶满溢时，对应的LED指示灯点亮；当垃圾桶未满时，指示灯熄灭。
电源模块：根据系统需求选择合适的电源芯片或电源适配器为系统供电。电源模块应具有过压保护、过流保护等功能，确保系统的安全稳定运行。

四、软件设计

（一）开发环境选择

选择STM32CubeIDE作为系统的开发环境。STM32CubeIDE是一款功能强大的集成开发环境（IDE），支持多种编程语言（如C语言），提供了丰富的库函数和开发工具，方便开发者进行程序编写和调试。

（二）系统初始化

在系统启动时，首先需要进行系统初始化。系统初始化包括时钟初始化、GPIO初始化、外设初始化等。时钟初始化用于配置系统的时钟源和时钟频率；GPIO初始化用于配置GPIO引脚的工作模式（如输入、输出、复用功能等）；外设初始化用于配置外设的工作参数（如串口波特率、ADC采样率等）。

（三）人员检测程序设计

人员检测程序通过读取红外传感器或超声波传感器的信号来判断是否有人靠近垃圾桶。以红外传感器为例，其程序流程如下：

初始化红外传感器：配置红外传感器的GPIO引脚为输入模式，并开启上拉电阻。
读取传感器信号：在循环中不断读取红外传感器的信号。
判断是否有人靠近：如果读取到的信号为低电平（表示有人靠近），则执行相应的控制逻辑（如打开垃圾桶盖）；否则继续读取信号。

（四）物位检测程序设计

物位检测程序通过读取光电传感器的信号来判断垃圾桶是否满溢。其程序流程如下：

初始化光电传感器：配置光电传感器的GPIO引脚为输入模式。
读取传感器信号：在循环中不断读取光电传感器的信号。
判断是否满溢：如果读取到的信号为高电平（表示垃圾桶未满），则继续读取信号；如果读取到的信号为低电平（表示垃圾桶满溢），则控制蜂鸣器报警并点亮对应的指示灯。

（五）按键控制程序设计

按键控制程序通过读取按键开关的信号来判断哪个按键被按下，并控制对应的垃圾桶打开或关闭。其程序流程如下：

初始化按键开关：配置按键开关的GPIO引脚为输入模式，并开启上拉电阻。
读取按键信号：在循环中不断读取按键开关的信号。
判断按键状态：如果读取到的信号为低电平（表示按键被按下），则根据按键的位置判断哪个垃圾桶需要打开或关闭，并控制相应的舵机或电机执行动作。

（六）语音控制程序设计

语音控制程序通过读取LD3320语音识别芯片的输出信号来识别语音指令，并控制对应的垃圾桶打开。其程序流程如下：

初始化语音识别芯片：配置语音识别芯片的串口参数（如波特率、数据位、停止位等），并初始化芯片的工作模式。
接收语音指令：在循环中不断接收语音识别芯片输出的语音指令。
识别语音指令：根据接收到的语音指令判断用户需要打开哪个垃圾桶，并控制相应的舵机或电机执行动作。

（七）主循环程序设计

主循环程序是系统的核心部分，负责不断循环执行各个模块的功能。其程序流程如下：

系统初始化：在系统启动时进行系统初始化操作。
循环执行：进入主循环后，依次执行人员检测程序、物位检测程序、按键控制程序和语音控制程序。
延时处理：在每个循环周期结束后，加入适当的延时以确保系统的稳定性。

五、系统测试与结果分析

（一）测试环境搭建

为了验证智能垃圾桶系统的各项功能是否满足设计要求，需要搭建相应的测试环境。测试环境包括硬件测试平台和软件测试工具。硬件测试平台由STM32开发板、传感器模块、执行器模块等组成；软件测试工具包括STM32CubeIDE、串口调试助手等。

（二）功能测试

功能测试主要验证智能垃圾桶系统的各项功能是否正常工作。测试内容包括：

人员检测功能测试：测试红外传感器或超声波传感器是否能够准确检测是否有人靠近垃圾桶，并控制垃圾桶的开关。
物位检测功能测试：测试光电传感器是否能够准确检测垃圾桶是否满溢，并控制蜂鸣器报警和指示灯点亮。
按键控制功能测试：测试按键开关是否能够正常控制垃圾桶的开关。
语音控制功能测试：测试语音识别芯片是否能够准确识别语音指令，并控制垃圾桶的开关。

（三）性能测试

性能测试主要验证智能垃圾桶系统的响应速度、准确性和稳定性。测试内容包括：

响应速度测试：测试系统从接收到控制指令到执行相应动作的时间间隔，评估系统的响应速度。
准确性测试：测试系统在各种环境下（如不同光照条件、不同语音环境下）的识别准确率，评估系统的准确性。
稳定性测试：测试系统长时间运行时的稳定性，评估系统是否会出现死机、重启等故障。

（四）结果分析

经过测试，智能垃圾桶系统的各项功能均能够正常工作，且性能稳定可靠。具体测试结果如下：

人员检测功能：红外传感器和超声波传感器均能够准确检测是否有人靠近垃圾桶，并控制垃圾桶的开关。在测试过程中，未出现误判或漏判的情况。
物位检测功能：光电传感器能够准确检测垃圾桶是否满溢，并控制蜂鸣器报警和指示灯点亮。在测试过程中，当垃圾桶满溢时，蜂鸣器能够及时发出报警声，指示灯也能够正常点亮。
按键控制功能：按键开关能够正常控制垃圾桶的开关。在测试过程中，按下不同的按键能够准确控制对应的垃圾桶打开或关闭。
语音控制功能：语音识别芯片能够准确识别语音指令，并控制垃圾桶的开关。在测试过程中，说出不同的语音指令能够准确控制对应的垃圾桶打开。
性能测试：系统的响应速度较快，从接收到控制指令到执行相应动作的时间间隔较短；系统的准确性较高，在各种环境下均能够准确识别控制指令；系统的稳定性较好，长时间运行时未出现死机、重启等故障。
