路由与交换 IT实训项目

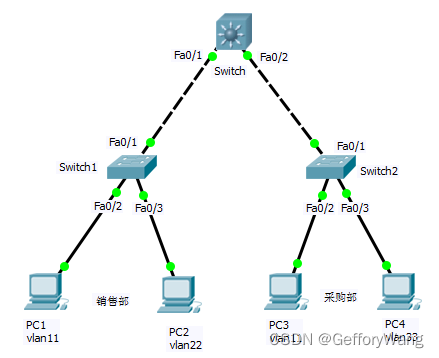

如图所示,将PC1和PC3划分到vlan11,而PC2和PC4分别划分到vlan22和vlan33,并通过配置三层交换机实现各个VLAN间的通信。

设备名称

所属区域

IP地址

网关

PC1

销售部vlan11

192.168.11.1/24

192.168.11.254

PC2

销售部vlan22

192.168.22.1/24

192.168.22.254

PC3

采购部vlan11

192.168.11.2/24

192.168.11.254

PC4

采购部vlan33

192.168.33.1/24

192.168.33.254

Switch(三层)

--

--

--

Switch1(二层)

销售部

--

--

Switch2(二层)

采购部

--

--

项目要求:

(1)根据网络拓扑图在模拟器中搭建网络。

(2)配置PC的IP地址、子网掩码和网关。

(3)配置三层交换机Switch。

①创建VTP域shanghai,设置密码shanghai,并将VTP模式配置为Server。

②将连接二层交换机的端口配置为trunk模式。

③创建3个VLAN:vlan11,vlan22,vlan33。

(4)配置销售部,采购部的二层交换机。

①创建域三层交换机上同名同密码的VTP域,将VTP模式配置为Client。

②将连接三层交换机的端口配置为trunk模式。

③确认VLAN信息同步后,将端口加入到相应的VLAN中。

(5)开启三层交换机的路由功能,并为所有VLAN配置虚拟子接口及其IP地址。

(6)测试不同VLAN间是否能够通信。


下面是配置命令:

(2)PC1:

     IP地址:192.168.11.1  子网掩码:255.255.255.0  网关:192.168.11.254

    PC2:

     IP地址:192.168.22.1  子网掩码:255.255.255.0  网关:192.168.22.254

    PC3:

     IP地址: 192.168.11.2 子网掩码:255.255.255.0  网关:192.168.11.254

    PC4:

      IP地址:192.168.33.1 子网掩码: 255.255.255.0 网关: 192.168.33.254

(3)配置三层交换机Switch

①创建VTP域shanghai,设置密码shanghai,并将VTP模式配置为Server。

Switch(config)#vtp domain shanghai

Switch(config)#vtp password shanghai

Switch(config)#vtp mode sever

②将连接二层交换机的端口配置为trunk模式。

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode trunk

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode trunk

③创建3个VLAN:vlan11,vlan22,vlan33。

Switch(config)#vlan 11
Switch(config-vlan)#vlan 22
Switch(config-vlan)#vlan 33

(4)配置销售部二层交换机。

①创建域三层交换机上同名同密码的VTP域,将VTP模式配置为Client。

Switch1(config)#vtp domain shanghai

Switch1(config)#vtp password shanghai

Switch1(config)#vtp mode client

Switch2(config)#vtp domain shanghai

Switch2(config)#vtp password shanghai

Switch2(config)#vtp mode client

②将连接三层交换机的端口配置为trunk模式。

Switch1(config)#interface fastEthernet 0/1

Switch1(config-if)#switchport mode trunk

Switch2(config)#interface fastEthernet 0/1

Switch2(config-if)#switchport mode trunk

③确认VLAN信息同步后,将端口加入到相应的VLAN中

VLAN信息同步

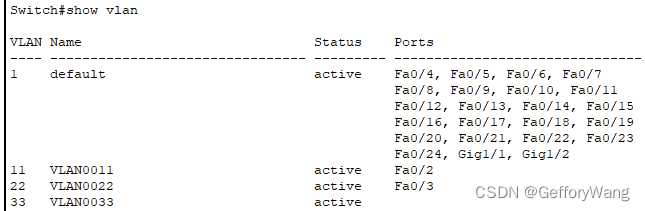

Switch1:

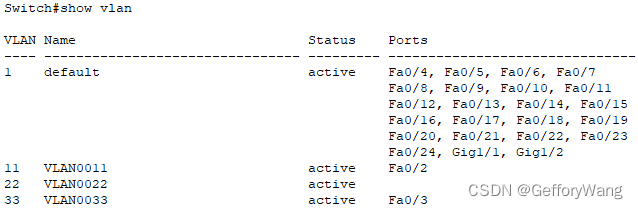

Switch2:

将端口加入到相应的VLAN中:

Switch1(config)#interface fastEthernet 0/2

Switch1(config-if)#switchport mode access

Switch1(config-if)#switchport access vlan 11

Switch1(config)#interface fastEthernet 0/3

Switch1(config-if)#switchport mode access

Switch1(config-if)#switchport access vlan 22

Switch2(config)#interface fastEthernet 0/2

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 11

Switch2(config)#interface fastEthernet 0/3

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 33

(5)开启三层交换机的路由功能,并为所有VLAN配置虚拟子接口及其IP地址。

Switch(config)#ip routing
Switch(config)#interface vlan 11

Switch(config-if)#ip address 192.168.11.254 255.255.255.0

Switch(config)#interface vlan 22

Switch(config-if)#ip address 192.168.22.254 255.255.255.0

Switch(config)#interface vlan 33

Switch(config-if)#ip address 192.168.33.254 255.255.255.0

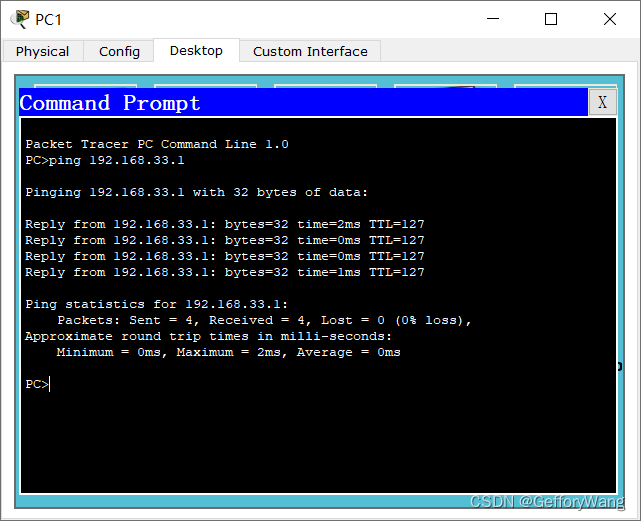

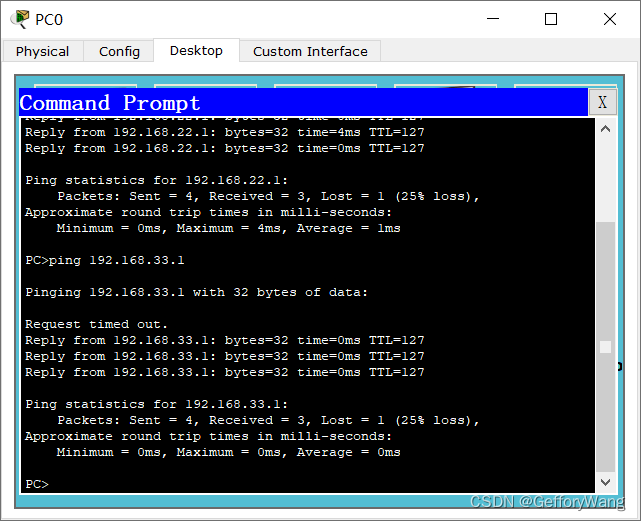

(6)测试不同VLAN间是否能够通信。
