电源硬件基础——电容

文章目录

• 前言
• 一、电容分类
• 二、公式推导
• 三、电容性质
  • 1.惯性元件
  • 2.安秒积平衡——平均电流为0
  • 3.储能元件
  • 4.滤波元件
• 四、电容选型
• 总结

---

前言

电容在电子电路中扮演关键角色，能够存储电荷、滤波、耦合信号并稳定电压。它广泛用于电源管理、信号处理、时序控制等领域，直接影响电路的性能与可靠性。

一、电容分类

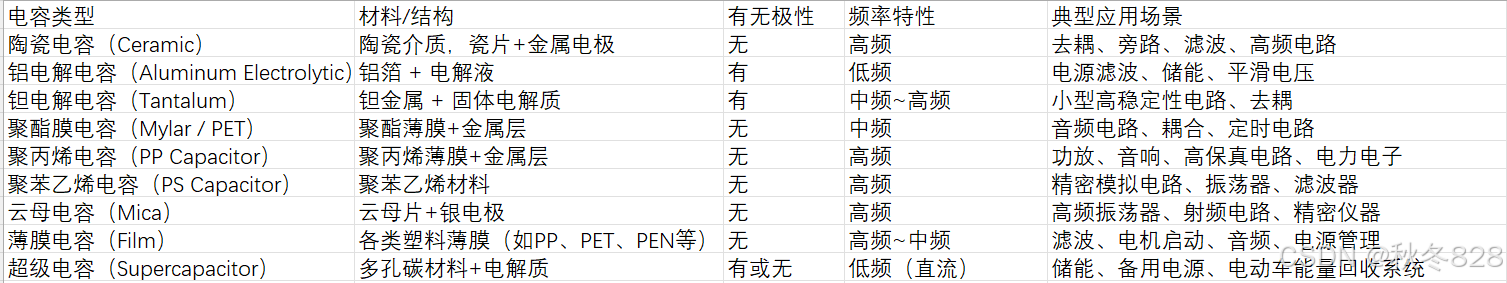

电容按照材料来分，主要分为：

注意：对于有极性电容，无论是直插式还是贴片式，在焊接时都应注意正负极，别接反了，一般直插式的有极性电容是长正短负，而且负极会有--的标识。

二、公式推导

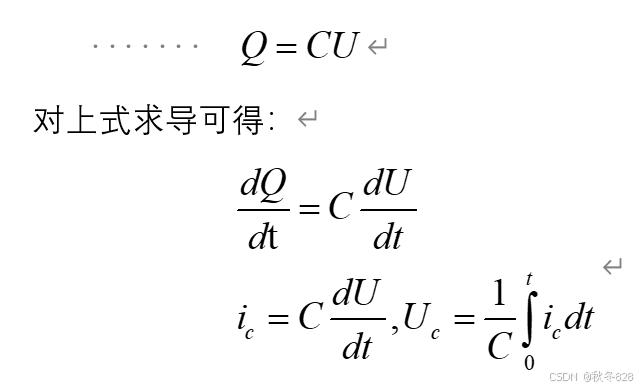

电容C是为了方便表示单位电压下的电荷量而引入的物理量，单位为法拉（F）。C的大小与两极板面积成正比，与两极板间距离成反比。

我们可以通过分析电容的电压和电流公式得到：电容只有两端的电压变化时，电容才有电流流过，电容通交流。

三、电容性质

1.惯性元件

电容两端电压不突变，由上述公式可知，如果电容两端电压突变，电流则趋于无穷大。正是由于电容两端电压不突变，所以一般电路板不供电时，电容中还留有一定的电荷，需要并联放电电阻。

2、安秒积平衡——平均电流为0

根据电容电压不突变，得到下述公式：

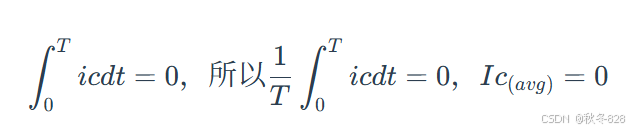

可见，安秒积是平衡的，由此可得电容上的电流平均值为0：

电容上的平均电流为0，意味着电容中直流分量为0，那么电容对直流量就相当于短路，电容通交隔直。

3、储能元件

这个性质使得电容的应用很广泛，电容储存的能量为:

电容可以快速地充放电，电容储存的能量与电压的平方成正比，一般来说，电容的耐压值越高，电容储能越多，电容体积越大，像超级电容。

• 应用：

    根据电容的储能性质，可以将电容暂时作为一个小电源，例如自举电容

（场景：如果MOS管12V导通，用5V的单片机控制MOS管，这里就需要电容，过程如下：）

  1. **充电阶段**：
      - MOS管关闭时，电源通过二极管给电容充电（电容两端电压≈电源电压，比如12V）。
2. **放电阶段**：
   - MOS管导通时，电容的电压“叠加上”源极电压，临时把栅极电压举高（比如12V电容 + 5V源极 = 17V栅极电压），确保MOS管完全导通。

**通俗比喻**：
就像你踩凳子够高处的物品——电容是那个“凳子”，短暂把你（栅极电压）垫高

但是应注意，电容放电是非常迅速的，电容和电池；作为电源是不同的，如果想用电容作为稳定的电源，还应该加入线性稳压源进行稳压。

---

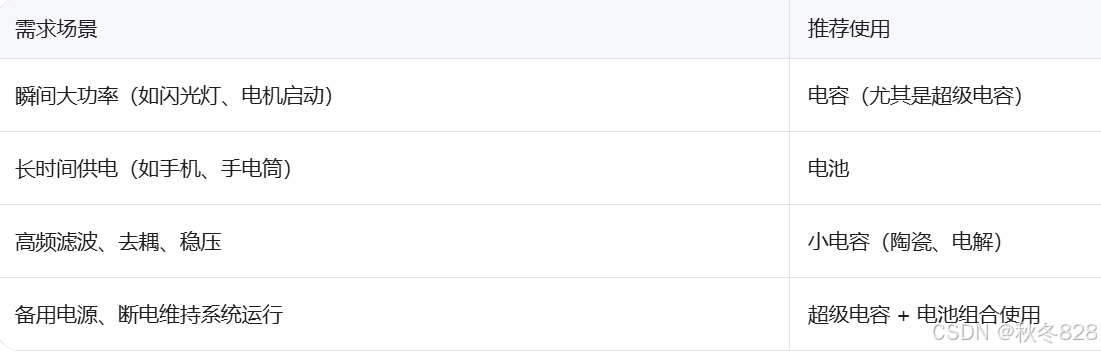

注意：电池和电容的区别：

电容放电迅速，电压线性下降，多应用于高功率脉冲、短时供电场合，电池可提供持续的能量，放电缓慢。

4、滤波元件

电容容抗：

可见，对于干扰信号频率越高，容抗越小；反之亦然——电容通高频阻低频；

应用：旁路电容在电源和地之间加入瓷片电容滤除干扰。还有很多种应用，比如X电容、Y电容等等。

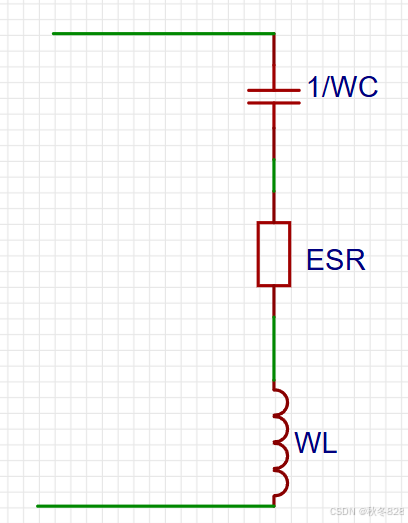

实际电容的等效模型包括一个等效串联电阻（ESR）和一个等效串联电感（ESL），这些元件与理想电容器串联在一起。

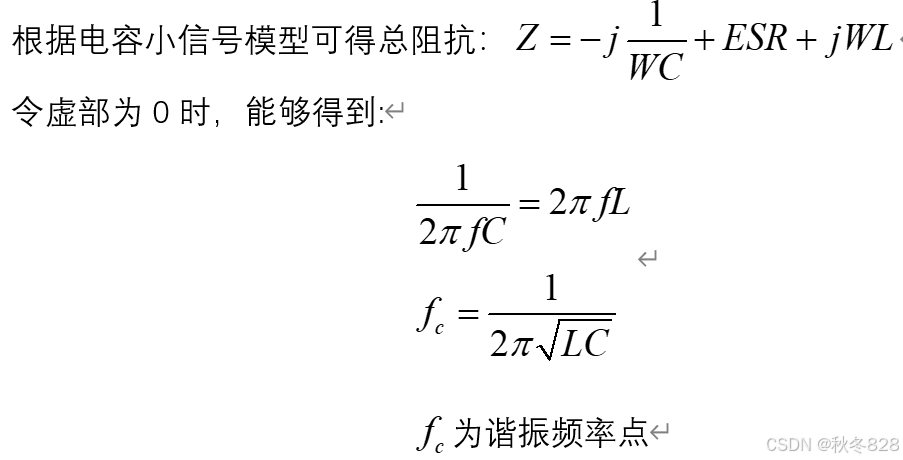

根据自控原理的知识，分析电容的幅频特性曲线，当频率值在谐振频率点附近时，电容的滤波效果最好，对于不同的电容谐振频率点不同，一般会将不同电容并联组合来提高阻抗特性，进行更好的滤波。在应用中，由于电解电容低频、瓷片电容滤高频，会将两者并联改善滤波效果。

四、电容选型

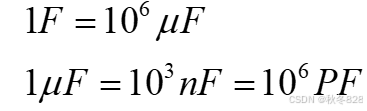

• 电容的单位（法拉）

• 电容的容值在读取时，不同的电容读法可能不同，上网搜索即可，常用的瓷片电容就是有效数字加倍乘，单位是PF。例如473，就是47*10的3次方PF，即47nF。
• 耐压值：在选取电容耐压值时，有一搬留有一定的余量，取额定电压的80%。

---

总结

电容的纹波电压主要是因为电流流经电容内部的等效电阻所造成的。
