1.测距原理基本说明

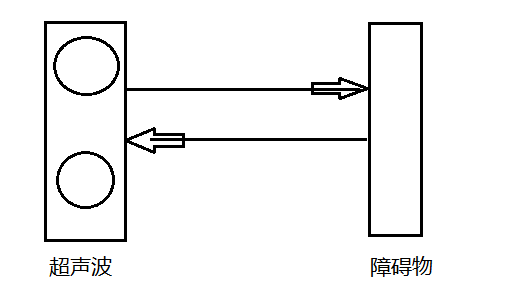

超声波测距模块是用来测量距离的一种产品，通过发送和收超声波，利用时间差和声音传播速度，计算出模块到前方障碍物的距离

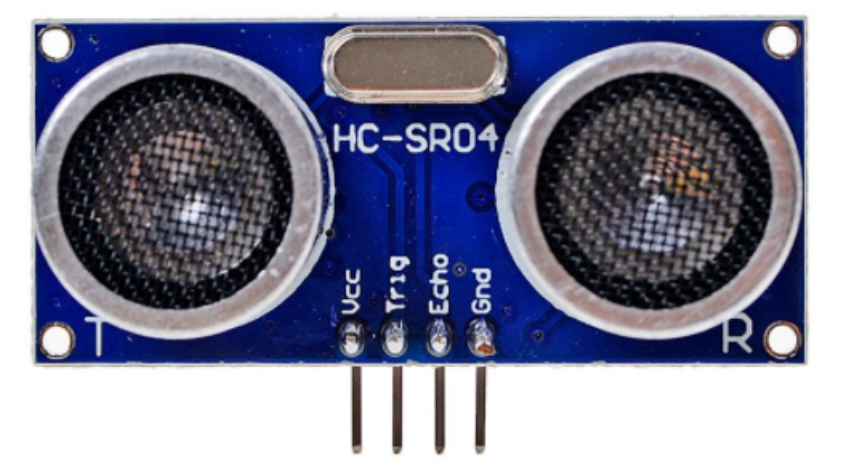

型号：HC-SR04
接线参考：模块除了两个电源引脚外，还有TRIG，ECHO引脚

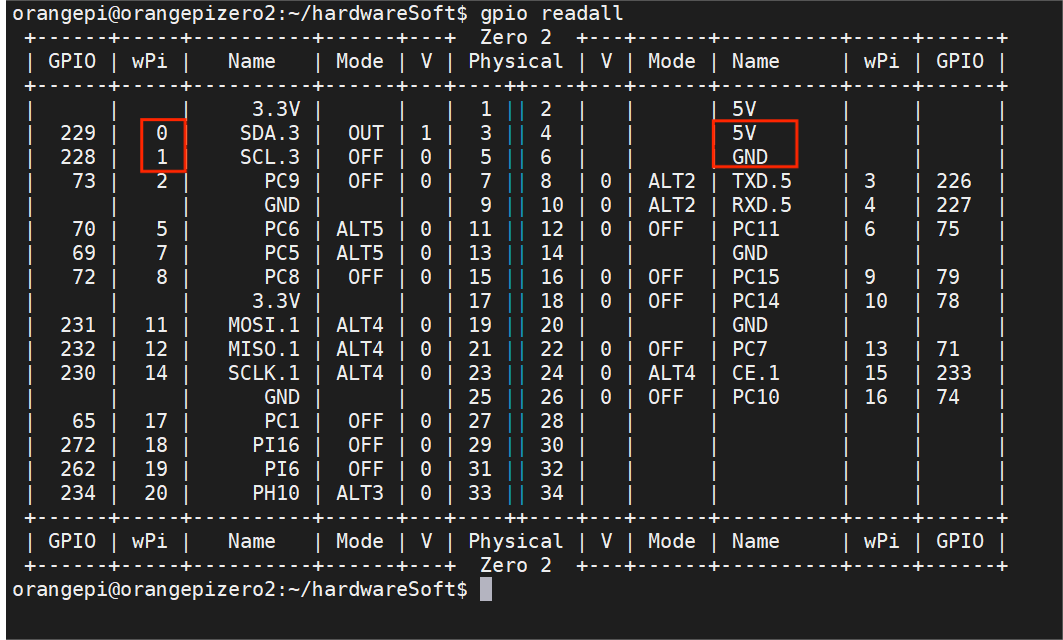

2.接线：

vcc接5V

GND接GND

TRIG接0口

ECHO接1口

• 怎么让它发波
  Trig，给Trig端口至少10us的高电平
• 怎么知道开始发了
  Echo信号，由低电平跳转到高电平，表示开始发送波
• 怎么知道接收了返回波
  Echo，由高电平跳转回低电平，表示波回来了
• 怎么算时间
  Echo引脚维持高电平的时间！
  波发出去的那一下，开始启动定时器
  波回来的拿一下，我们开始停止定时器，计算出中间经过多少时间
• 怎么算距离
  距离=速度（340m/s）*时间/2

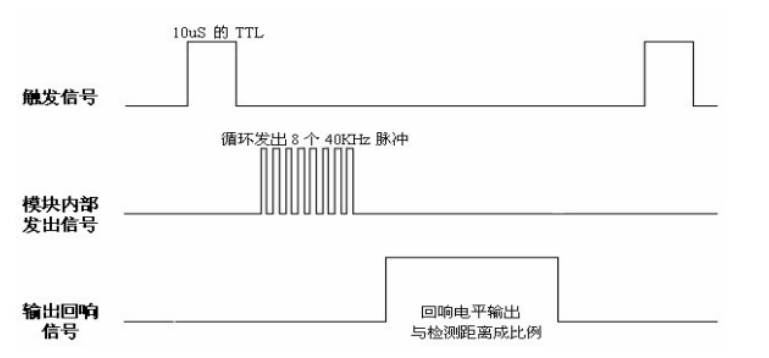

3.时序

4.时间函数

函数原型

#include<sys/time.h>
int gettimeofday(struct timeval *tv,struct timezone *tz )
gettimeofday()//会把目前的时间用tv 结构体返回，当地时区的信息则放到tz所指的结构中

struct timeval
{
long tv_sec;/*秒*/
long tv_usec;/*微妙*/
};

测试代码

//计算程序在当前环境中数数10万次耗时多少
#include <sys/time.h>//时间头文件
#include <stdio.h>
//int gettimeofday(struct timeval *tv,struct timezone *tz )
void mydelay()
{
	int i,j;
	for(i=0;i<100;i++){
	for(j=0;j<1000;j++);
	}
}
int main()
{
	struct timeval startTime;//启动时间
	struct timeval stopTime;//结束时间

	gettimeofday(&startTime,NULL);
	mydelay();//开始数数
	gettimeofday(&stopTime,NULL);

    long diffTime = 1000000*(stopTime.tv_sec - startTime.tv_sec) +(stopTime.tv_usec -startTime.tv_usec);//计算秒的差值+微秒的差值

    printf("全志H6的Linux数100000耗	时%ldus\n",diffTime);

	return 0;
}

5.代码实现和验证

#include <stdio.h>
#include <sys/time.h>//时间操作库，用于获取高精度时间
#include <wiringPi.h>// Wiring Pi库，用于树莓派的GPIO操作
#include <stdlib.h>
#include <unistd.h>

#define Trig 0//定义触发引脚为GPIO 0
#define Echo 1// 定义回声引脚为GPIO 1

// 函数用于测量距离并返回以厘米为单位的值
double getDistance()
{
    double dis;//储存算出的距离
    struct timeval start;//开始时间
    struct timeval stop;//结束时间

    pinMode(Trig, OUTPUT);// 设置触发引脚为输出模式
    pinMode(Echo, INPUT);//设置回声引脚为输入模式

    digitalWrite(Trig ,LOW);//触发引脚拉低
    usleep(5);//维持5微秒低电平

    digitalWrite(Trig ,HIGH);//将触发引脚拉高，发送超声波脉冲
    usleep(10);//维持10微秒高电平
    digitalWrite(Trig ,LOW);//再拉下去才是一个10微秒的方波
    /*above init CSB*/

    while(!digitalRead(Echo));//等待回声引脚变为高电平，表示超声波被反射回来
    gettimeofday(&start,NULL);//获取开始时间
    while(digitalRead(Echo));// 等待回声引脚再次变为低电平，表示超声波的回波已经被接收完毕
    gettimeofday(&stop,NULL);//获取结束时间

    long diffTime = 1000000*(stop.tv_sec-start.tv_sec)+(stop.tv_usec - start.tv_usec);// 计算超声波往返的时间差（微秒）
    printf("diffTime = %ld\n",diffTime);
    dis = (double)diffTime/1000000 * 34000 / 2;//根据超声波在空气中的传播速度（34000厘米/秒）和时间差计算距离

    return dis;// 返回计算出的距离
}

int main()
{
    double dis;
    if(wiringPiSetup() == -1){//初始化wiringPi库，如果失败则打印错误并退出
        fprintf(stderr,"%s","initWringPi error");
        exit(-1);//异常退出程序
   }
    while(1){
        dis = getDistance();// 调用函数测量距离
        printf("dis = %lf\n",dis);
        usleep(500000);// 暂停0.5秒，用于下一次测量
   }
    return 0;
}

###5.1 验证结果：
