Synopsys安装教程Ubuntu22.04版本

• 以前在Ubuntu16.04上安装成功了一系列的Synopsys工具，但是由于学习原因，需要用到Ubuntu22.04版本，故在该版本中重新安装Synopsys工具。
• 安装方法与Ubuntu16.04基本一致，只不过个别地方有区别，如果不注意将无法安装成功，本文中主要将这些区别体现出来，并配合16.04版本安装教程一起使用。
• 虚拟机使用VMware Workstation 16 Pro，版本16.1.1。

一、Ubuntu16.04安装教程

• 在之前安装Synopsys工具时，我主要参考的是这篇文章：https://blog.csdn.net/qq_33589780/article/details/108720685
• 这篇文章中安装了一系列Synopsys软件，但是没有安装lib_compiler，如果不安装的话，好像对DC使用有影响，我补充了这个文件，它的安装方法和安装其他软件是一样的。
• 所有软件的压缩包放在了NAS中的Share_Files/软件/Synopsys全套软件虚拟机/Synopsys EDA Tools.rar中。后续考虑放在其他网盘中吧。
• 另外，此文章中描述：“无法在Ubuntu18.04版本中安装，是因为64位系统执行32位文件需要32位的lib”，但是该问题是可以通过选择其他路径的64位文件解决的，后续会进一步说明。

二、 Ubuntu22.04补充

上篇文章的安装路径是`~/Synopsys/`，本文的安装路径是`~/Synopsys_EDA_Tools`，其他并无不同

1. 截止到上一篇文章中提到的“进入ubuntu上安装的scl文件夹里，找到lmhostid，然后执行”，但是在Ubuntu22.04中这样操作是行不通的，需要更换路径到和linux文件夹同级的amd64文件夹中（linux对应32位版本，amd64对应64位版本），即在~/Synopsys_EDA_Tools/scl/amd64/bin路径下执行/lmhostid，然后和上文出现的问题一样No suco file or directory，此时按要求执行sudo apt install lsb即可。
2. 继续走流程至修改网卡名称，先按照原文进入root用户，输入gedit /etc/default/grub然后按照原文正常修改。但是由于Ubuntu22.04和Ubunt16.04修改网络接口文件的方法不一致，所以按照原文的方法在Ubuntu22.04中是无法找到/etc/network/inerfaces文件的，更无法编辑和追加信息。

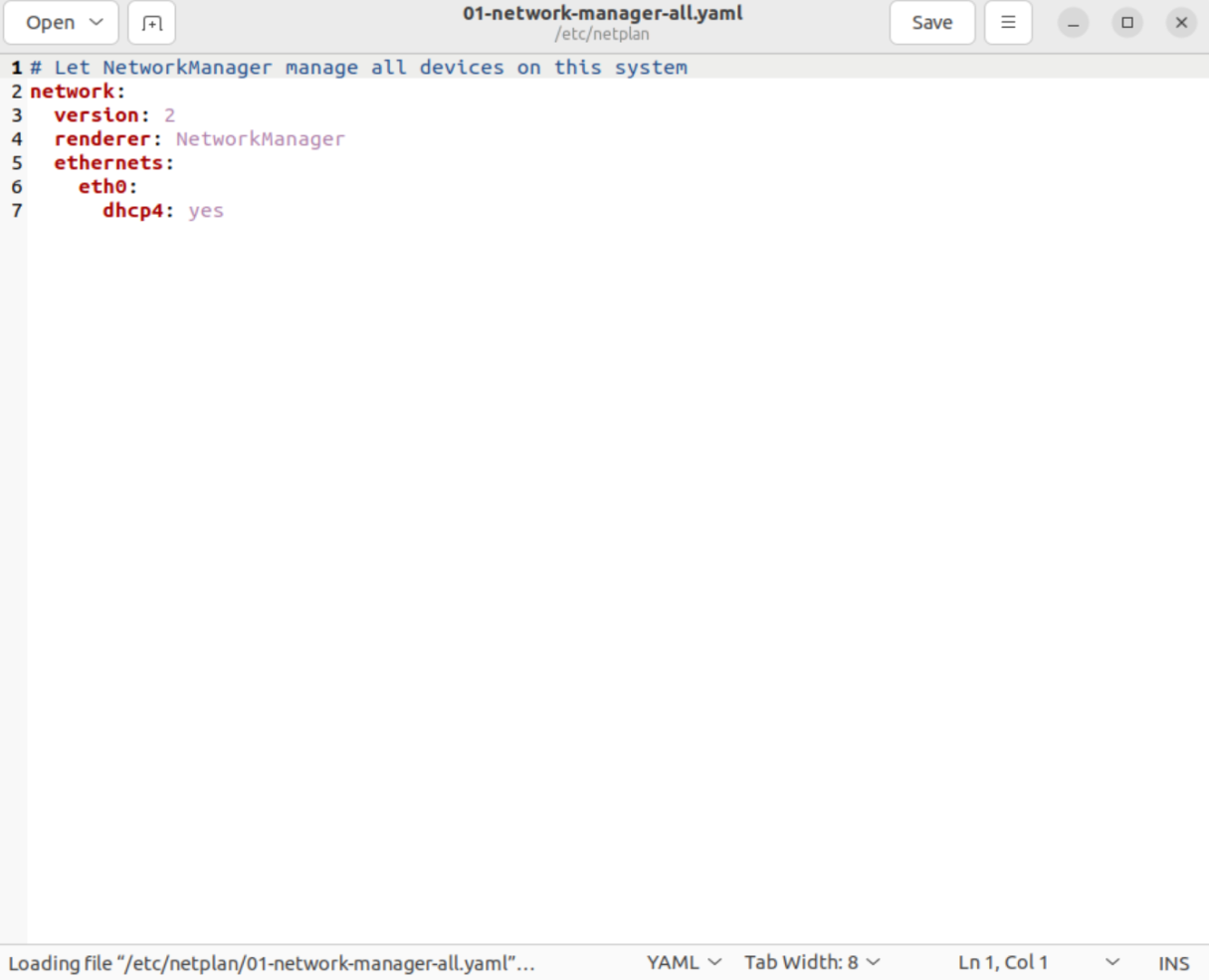

   Ubuntu18以上版本的网络配置与16不同，因此应该使用sudo gedit /etc/netplan/01-network-manager-all.yaml命令编辑该yaml文件，将文件内容更改为如下内容即可，千万注意缩进：

   编辑完成后重启虚拟机，然后按照原文继续执行即可。
3. 在设置.bashrc文件时，一些路径也与原文有些不同：
   由于安装路径和主机名不同，大家按照记得的安装路径配置类似的bashrc文件即可。记得user和boot两个账户的bashrc文件都要配置，配置成一样就行。
   1. scl安装路径不同：
      路径不同的原因和上文一样，我们64位的路径在amd64/bin下。

   #原文路径如下：
       export PATH=$PATH:/home/cjw/Synopsys/scl/linux/bin #改 SCL 安装路径
   #本文路径如下
       #scl #ubuntu16.04 use /linux/bin; ubuntu22.04 use /amd64/bin;
       export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/scl/amd64/bin


   2. 添加了library compiler的路径：

   #Library Cimplier
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/lc2016/bin
   export LC_HOME=/home/lindongyi/Synopsys_EDA_Tools/lc2016


   3. 我的.bashrc文件如下：

   # Synopsys PATH config
   #dve
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/vcs2016/gui/dve/bin        #vcs
   alias dve='dve -full64'

   #VCS
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/vcs2016/bin
   alias vcs="vcs -full64 -cpp g++-4.8 -cc gcc-4.8 -LDFLAGS -Wl,--no-as-needed"
   export VCS_ARCH_OVERRIDE=linux

   #VERDI
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/verdi2016/bin
   export VCS_HOME=/home/lindongyi/Synopsys_EDA_Tools/vcs2016
   export VERDI_HOME=/home/lindongyi/Synopsys_EDA_Tools/verdi2016
   export NOVAS_HOME=/home/lindongyi/Synopsys_EDA_Tools/verdi2016

   #LICENSE
   export SNPSLMD_LICENSE_FILE=27000@Workstation
   export LM_LICENSE_FILE=/home/lindongyi/Synopsys_EDA_Tools/scl/license/Synopsys.dat
   alias lmg_scl='lmgrd -c /home/lindongyi/Synopsys_EDA_Tools/scl/license/Synopsys.dat'

   #scl #ubuntu16.04 use /linux/bin; ubuntu22.04 use /amd64/bin;
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/scl/amd64/bin

   #Design Complier
   export SYNOPSYS="/home/lindongyi/Synopsys_EDA_Tools/dc2016"
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/dc2016/bin
   export DC_HOME=/home/lindongyi/Synopsys_EDA_Tools/dc2016
   alias dc='dc_shell'
   alias dv='design_vision'

   #Primetime
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/pt2016/bin
   export PT_HOME=/home/lindongyi/Synopsys_EDA_Tools/pt2016
   alias pt='primetime'

   #Formality
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/fm2015/bin
   export FM_HOME=/home/lindongyi/Synopsys_EDA_Tools/fm2015
   alias fm='formality'

   #Library Complier
   export PATH=$PATH:/home/lindongyi/Synopsys_EDA_Tools/lc2016/bin
   export LC_HOME=/home/lindongyi/Synopsys_EDA_Tools/lc2016

   #SPYGLASS
   export SPYGLASS_HOME=/home/lindongyi/Synopsys_EDA_Tools/spyglass2016/SpyGlass-L2016.06/SPYGLASS_HOME
   export PATH=$PATH:$SPYGLASS_HOME/bin
   export SPYGLASS_DC_PATH=/home/lindongyi/Synopsys_EDA_Tools/dc2016
   alias sg='spyglass'


   4. 配置好后source一下，输入source ~/.bashrc
4. 软件的测试流程和原文一致，在打开DC时，除了文章提到的两个libtiff.so.5和libmng2以外，还会报错提示libpng12 no such file or directory，通过apt-get无法成功安装libpng12，解决办法如下：
   1. Ubuntu19.04以上的版本中，可以通过PPA安装libpng，安装PPA及libpng12-0的命令如下。在终端命令输入：

   sudo add-apt-repository ppa:linuxuprising/libpng12
   sudo apt update
   sudo apt install libpng12-0


   2. 重新启动DC，可以正常使用，有警告但是不重要。
5. 但是在测试VCS时按照原文操作执行后，在Ubuntu16.04中可以正常使用，但是在Ubuntu22.04中仍然有问题，类似于gcc-4.8 No such file or directory，这个原因是我们在.bashrc中配置了vcs的参数有gcc-4.8和g+±4.8，这是vcs工作的必要参数，但是Ubuntu22.04本身预装的gcc版本是11，版本太高了，所以会报错，而且也不能直接通过sudo apt-get install gcc-4.8安装旧版本，所以解决方法是修改apt源，添加对应低版本的ubuntu源即可。
   1. 使用如下命令修改apt源：

   sudo vim /etc/apt/sources.list


   为了安装gcc-4.8，需要在sources.list文件末尾添加Ubuntu16.04的源，即

   deb https://mirrors.aliyun.com/ubuntu/ xenial main universe

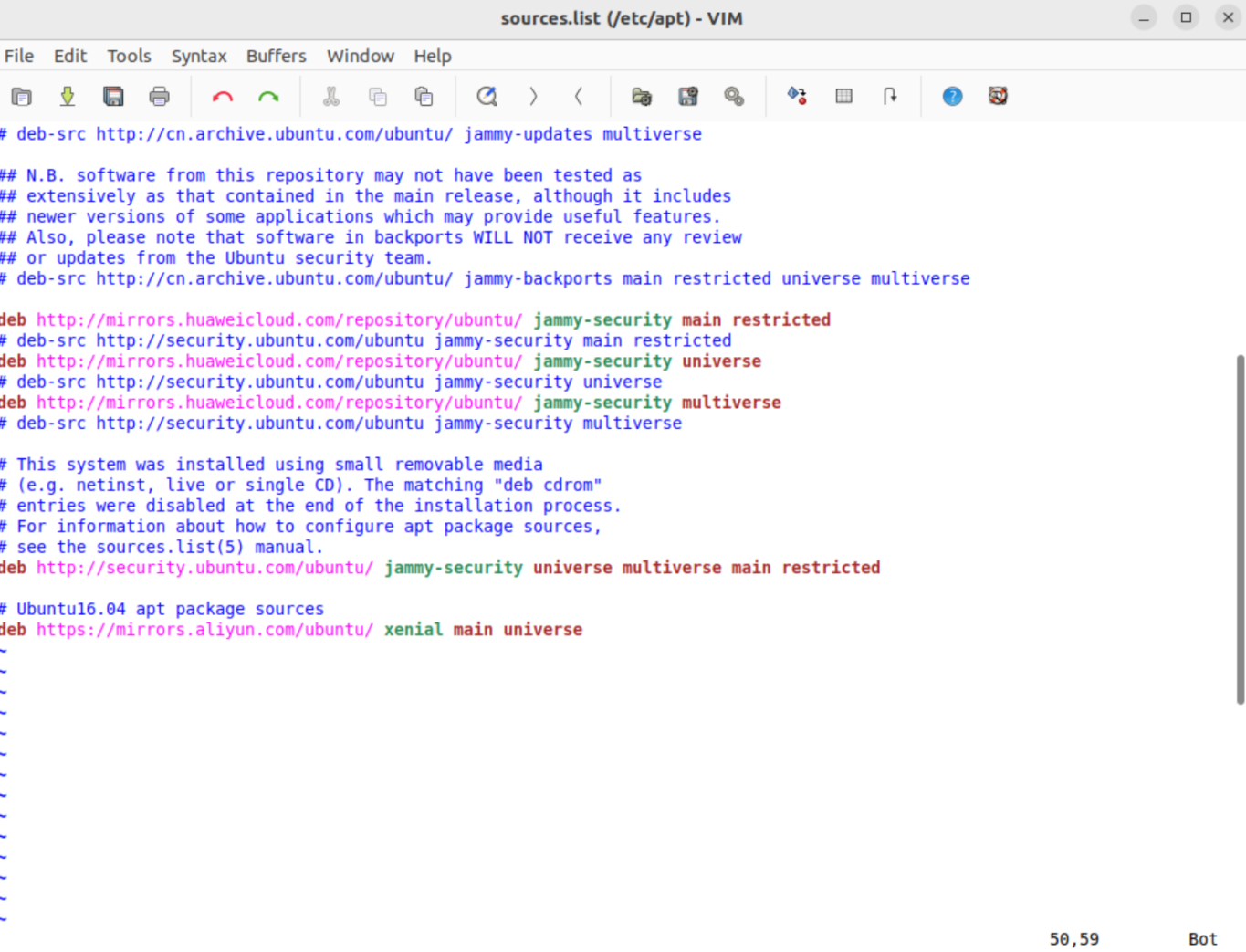

   我添加完的结果是这样的：

   2. 然后使用如下命令更新一下：

   sudo apt-get update


   3. 有时update可能会报错，提示GPG error缺少公钥，解决办法是根据报错信息“NO_PUBKEY 40976EAF437D05B5 NO_PUBKEY 3B4FE6ACC0B21F32”导入对应公钥即可，我的报错信息是40976EAF437D05B5，大家可能是一样的。

       sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 40976EAF437D05B5


   4. 然后再次更新

   sudo apt-get update


   5. 然后安装gcc-4.8和g+±4.8

   sudo apt-get install gcc-4.8
   sudo apt-get install g++-4.8


   6. 这样安装之后就可以正常使用VCS了。
6. 其他的软件测试流程和原文一致，但是我们没有使用过其他的软件，可能还有问题但是没遇到，之后用到了再更新吧。
