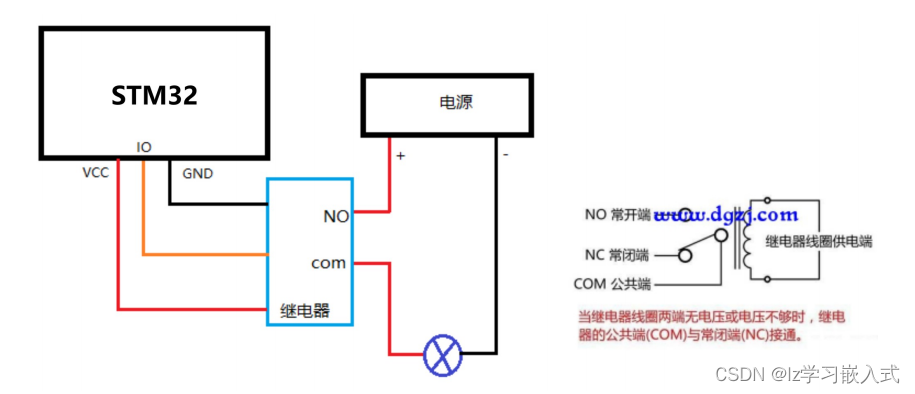

继电器工作原理

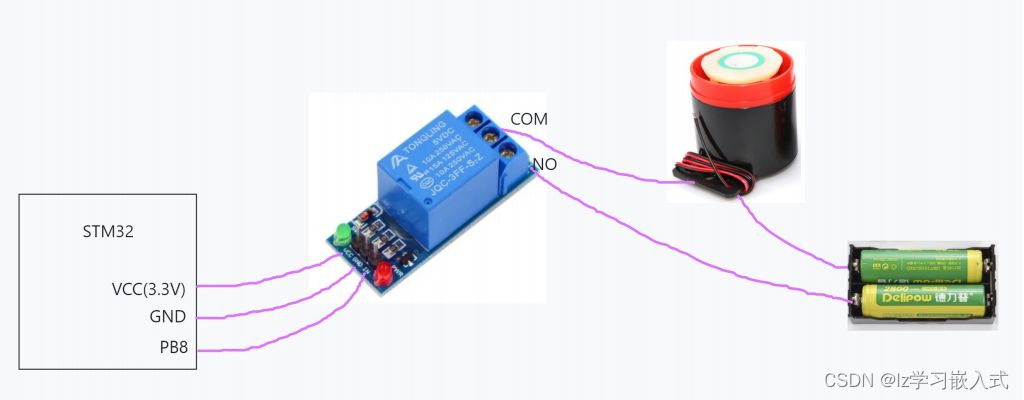

单片机供电 VCC GND 接单片机， VCC 需要接 3.3V ， 5V 不行！
最大负载电路交流 250V/10A ，直流 30V/10A
引脚 IN 接收到 低电平 时，开关闭合。
