基于PRECHIN普中51-实验板学习—LED灯相关学习(1)

目录

概要

具体原理与思路

点亮灯光的几种方式

        端口直接赋值

        多位次赋值

        基础练习

                依次点亮D1,D2,D3,D4,D5,D6,D7,D8

                使用端口赋值，同时点亮D1和D8；同时点亮D2和D7；同时点亮D3和D6 ；同时点亮D4和D5 .

         进阶练习

                流水灯练习: 流水灯实现的四种方式

---

概要

如何通过51单片机点亮灯笔记

具体原理与思路

从I/O口设置输出高低电平，通过杜邦线连接对应的灯光串口。灯光串口根据接收到的高电平或低电平来选择亮或者不亮。

点亮灯光的几种方式

1. 端口直接赋值

2. 多位次赋值

端口值赋值

通过sbit关键字将某一串口命名变量，并且通过这个变量设值来实现设置串口输出的高低电平。（也有另一个关键字srf，此关键字多用于单片机内部预先定义的串口地址）

例如：

• sbit  LED = P2^2;           /*直接将LED变量指向P2^2口，通过改变LED的值，可以改变P2^2口的电压变化*/
• srf   P0 = 0x80;             /*单片机内部地址0x80处的寄存器重新起名为P0,在程序中对P0的操作，就是对该地址的操作*/

多位次赋值

如果打算同时控制多个灯光的话，一位一位的给串口赋值很麻烦，通过多位次赋值实现多个灯光控制。八个灯光用八个二进制位表示，每四个二进制位为一个十六进制位。通常使用两位十六进制位来设置灯光。

例如

•         P2 = 0x7E        /*连接P2组与LED组杜邦线后，通过直接设置P2组值，实现对应串口灯光亮灭 相当于 0111 1110  设置D1和D8灯光*/

基础练习

• 依次点亮D1,D2,D3,D4,D5,D6,D7,D8

    实现代码：

#include "reg52.h"

typedef unsigned int u16;
typedef unsigned char u8;

void Delay_10us(u16 ten_us)
{
		while(ten_us--);
}
void main()
{
		while(1)
		{
			/*	依次点亮D1,D2,D3,D4,D5,D6,D7,D8灯光*/
				P2 = 0xfe;
				Delay_10us(10000);
				P2 = 0xfd;
				Delay_10us(10000);
				P2 = 0xfb;
				Delay_10us(10000);
				P2 = 0xf7;
				Delay_10us(10000);
				P2 = 0xef;
				Delay_10us(10000);
				P2 = 0xdf;
				Delay_10us(10000);
				P2 = 0x7f;
				Delay_10us(10000);
		}
}

• 使用端口赋值，同时点亮D1和D8；同时点亮D2和D7；同时点亮D3和D6 ；同时点亮D4和D5 .

实现代码：

#include "reg52.h"

typedef unsigned int u16;
typedef unsigned char u8;

void Delay_10us(u16 ten_us)
{
		while(ten_us--);
}
void main()
{
		while(1)
		{
				P2 = 0x7e;
				Delay_10us(100000);
				P2 = 0xbd;
				Delay_10us(100000);
				P2 = 0xdb;
				Delay_10us(100000);
				P2 = 0xe7;
				Delay_10us(100000);
		}
}

 进阶练习

流水灯练习:        流水灯实现的四种方式

• 端口赋值+延时点亮
• 数组赋值+延时点亮

实现原理：

        通过在数组中设置对应八个灯的十六进制位，再遍历该数组即可。

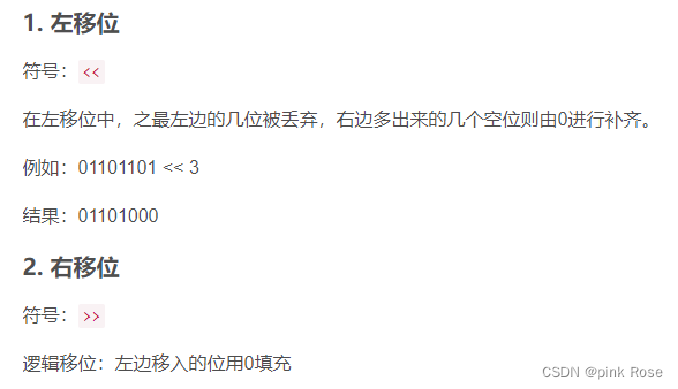

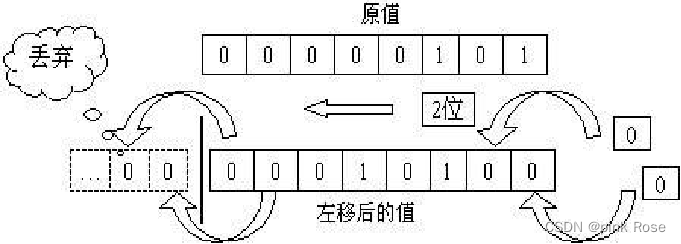

• 移位符号+延时点亮------此种方法是累加点亮

实现原理：

• 左循环 /右循环函数+延时点亮(需引入intrins.h头部文件)

        字符循环左移  _crol_

        字符循环右移  _cror_

实现原理：

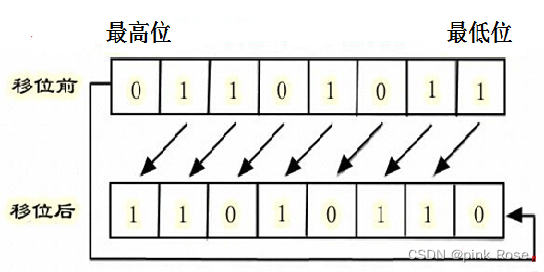

        循环左移 ： 将最低位向左移动一位，最高位循环至最低位。通过此原理实现D1-D8点亮

        循环右移 ： 将最高位向右移动一位，最低位循环至最高位。通过此原理实现D8-D1点亮

                                ​​​​​​​

实现代码：



#include "reg52.h"
#include "intrins.h"

#define led P2		//将P2组地址赋值给led变量

typedef unsigned int u16;



void Delay_10us(u16 ten_us)
{
		while(ten_us--);
}
/*	灯光右循环*/
void left_light()
{
		led = _crol_(led,1);
		Delay_10us(100000);
}

/*	灯光左循环*/
void right_light()
{
		led = _cror_(led,1);
		Delay_10us(100000);
}

void main()
{
	u16 i;
	led = 0xfe;			//点亮D1灯，用来开始循环
	while(1)
	{
		for(i=0;i<7;i++)
		{
			left_light();
		}
		for(i=0;i<7;i++)
		{
			right_light();
		}

	}


}
