一、MPU6050的简介

MPU6050是全球首例 9 轴运动处理传感器。它集成了 3 轴 MEMS 陀螺仪，3 轴 MEMS 加速度计，以及一个可扩展的数字运动处理器 DMP（Digital Motion Processor），可用 I2C 接口连接一个第三方的数字传感器，比如磁力计。扩展之后就可以通过其 I2C 或 SPI 接口输出一个 9 轴的信号（SPI 接口仅在 MPU-6000 可用）。MPU-60X0 也可以通过其 I2C 接口连接非惯性的数字传感器，比如压力传感器。

MPU-60X0 对陀螺仪和加速度计分别用了三个 16 位的 ADC，将其测量的模拟量转化为可输出的数字量。为了精确跟踪快速和慢速的运动，传感器的测量范围都是用户可控的，陀螺仪可测范围为±250，±500，±1000，±2000°/秒（dps），加速度计可测范围为±2，±4， ±8，±16g。

一个片上 1024 字节的 FIFO，有助于降低系统功耗。

和所有设备寄存器之间的通信采用 400kHz 的 I2C 接口或 1MHz 的 SPI 接口（SPI 仅 MPU-6000 可用）。对于需要高速传输的应用，对寄存器的读取和中断可用 20MHz 的 SPI。另外，片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。

芯片尺寸 4×4×0.9mm，采用 QFN 封装（无引线方形封装），可承受最大 10000g 的冲击，并有可编程的低通滤波器。

关于电源，MPU-60X0 可支持 VDD 范围 2.5V±5%，3.0V±5%，或 3.3V±5%。另外 MPU-6050 还有一个 VLOGIC 引脚，用来为 I2C 输出提供逻辑电平。VLOGIC 电压可取 1.8±5%或者 VDD。

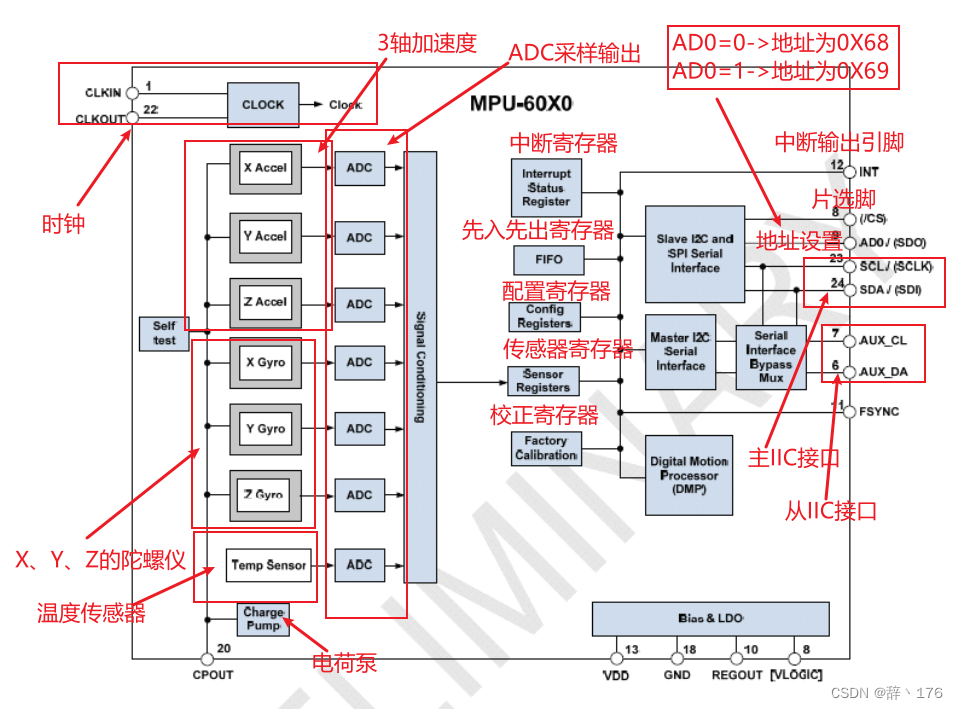

二、MPU6050框图

三、模块的初始化工作

1.初始化IIC接口

MPU6050的通信方式就是IIC，所以初始时应先初始化IIC。

2.复位MPU6050

主要目的是使MPU6050内部所有寄存器恢复默认值，然后通过对电源管理寄存器1（0X6B）的第七位写1实现，及向MPU6050写入0x80使其复位。复位完成，电源管理寄存器1恢复默认值位0x40。通过寄存器手册可以知道此时为低功耗模式（SLEEP被置1），如果我们想正常使用陀螺仪，所以我们还得设置该寄存器为0x00来唤醒MPU6050，使其进入到正常工作状态。代码如下：

MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X80);	//复位MPU6050
delay_ms(100);
MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X00);	//唤醒MPU6050

其中延时100ms是为了确保复位完成。

3.设置角速度(0X1B)和加速度传感器(0X1C)满量程范围以及采样率(0X19)

	MPU_Write_Byte(MPU_GYRO_CFG_REG,0X18);//设置陀螺仪满量程范围
	MPU_Write_Byte(MPU_ACCEL_CFG_REG,0x00);//设置加速度传感器满量程范围
	MPU_Set_Rate(50);						//设置采样率50Hz

0X1B寄存器如下：设置量程范围为第3、4位，0，±250°/S；1，±500°/S；2，±1000°/S；3，±2000°/S；我们设置为3，即±2000°/S，也就是0x18。

0X1C寄存器如下：设置量程范围为AFS_SEL[1:0]这两个位，0，±2g；1，±4g；2，±8g；3，±16g；我们一般设置为0，即±2g，也就是0x00。

0X19寄存器如下：采样频率计算公式为：采样频率 = 陀螺仪输出频率 / (1+SMPLRT_DIV)。

则SMPLRT_DIV = 陀螺仪输出频率/采样频率 - 1；阅读寄存器说明手册可知，MPU6050的陀螺输出频率可达8kHz，加速度计为1kHz，而且可以通过分频来降低频率。采样频率就是通过陀螺仪输出频率分频得到的。陀螺仪采样率通过采样率分频寄存器（0x19）控制。如果要得到50Hz的采样率，当我们要设定50Hz时，SMPLRT_DIV = 1000/50 -1 = 19，那么分频值就是19。只要设置寄存器的值为19，就可以使得DMP以50Hz来更新寄存器中的数据，只要按时读取寄存器就可以了。

数字低通滤波器(DLPF)则通过配置寄存器（0x1A）设置，一般设置 DLPF 为带宽的 1/2 即可。

//设置MPU6050的采样率(假定Fs=1KHz)
//rate:4~1000(Hz)
//返回值:0,设置成功
//    其他,设置失败
u8 MPU_Set_Rate(u16 rate)
{
	u8 data;
	if(rate>1000)rate=1000;
	if(rate<4)rate=4;
	data=1000/rate-1;
	data=MPU_Write_Byte(MPU_SAMPLE_RATE_REG,data);	//设置数字低通滤波器
 	return MPU_Set_LPF(rate/2);	//自动设置LPF为采样率的一半
}

最终代码也就如上。

4.4.设置其他参数

我们还需要配置的参数有：

关闭中断
关闭 AUX IIC 接口
禁止 FIFO
设置陀螺仪采样率
设置数字低通滤波器（DLPF）等。

中断的关闭：我们不用中断方式读取数据，所以可以关闭中断。寄存器地址（0X38）

在寄存器手册上可以看见，要想使能中断，则相应为置1，否则为0，故我们写0x00。

MPU_Write_Byte(MPU_INT_EN_REG,0X00);	//关闭所有中断

AUX IIC接口的关闭：

我们也没用到 AUX IIC 接口外接其他传感器，所以也关闭这个接口。如下所示，分别通过用户控制寄存器（0x6A）控制。和中断一样，为1则使能，故置0；

MPU_Write_Byte(MPU_USER_CTRL_REG,0X00);	//I2C主模式关闭

禁止FIFO：

MPU6050 可以使用 FIFO 存储传感器数据，由于我们没有使用，所以关闭所有 FIFO 通道。如下所示，通过 FIFO 使能寄存器（0x23）控制，默认都是 0（即禁止 FIFO），所以用默认值就可以了。

MPU_Write_Byte(MPU_FIFO_EN_REG,0X00);	//关闭FIFO

而数字低通滤波器：数字低通滤波器(DLPF)则通过配置寄存器（0x1A）设置，一般设置 DLPF 为带宽的 1/2 即可。上面也设置了。最后总体代码如下：

u8 MPU_Init(void)
{
	u8 res;
	MPU_IIC_Init();//初始化IIC总线
	MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X80);	//复位MPU6050
    delay_ms(100);
	MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X00);	//唤醒MPU6050
	MPU_Set_Gyro_Fsr(3);					//陀螺仪传感器,±2000dps
	MPU_Set_Accel_Fsr(0);					//加速度传感器,±2g
	MPU_Set_Rate(50);						//设置采样率50Hz
	MPU_Write_Byte(MPU_INT_EN_REG,0X00);	//关闭所有中断
	MPU_Write_Byte(MPU_USER_CTRL_REG,0X00);	//I2C主模式关闭
	MPU_Write_Byte(MPU_FIFO_EN_REG,0X00);	//关闭FIFO
	MPU_Write_Byte(MPU_INTBP_CFG_REG,0X80);	//INT引脚低电平有效
	res=MPU_Read_Byte(MPU_DEVICE_ID_REG);
	if(res==MPU_ADDR)//器件ID正确
	{
		MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X01);	//设置CLKSEL,PLL X轴为参考
		MPU_Write_Byte(MPU_PWR_MGMT2_REG,0X00);	//加速度与陀螺仪都工作
		MPU_Set_Rate(50);						//设置采样率为50Hz
 	}else return 1;
	return 0;
}

下一章继续讲解MPU6050。这里附上IIC代码：

mpuiic.c

#include "mpuiic.h"
#include "delay.h"

//MPU IIC 延时函数
void MPU_IIC_Delay(void)
{
	delay_us(2);
}


//初始化IIC
void MPU_IIC_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//先使能外设IO PORTC时钟

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;	 // 端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
  GPIO_Init(GPIOB, &GPIO_InitStructure);				 //根据设定参数初始化GPIO

  GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9);			//PB8,PB9输出高
}


//产生IIC起始信号
void MPU_IIC_Start(void)
{
	MPU_SDA_OUT();     //sda线输出
	MPU_IIC_SDA=1;
	MPU_IIC_SCL=1;
	MPU_IIC_Delay();
 	MPU_IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	MPU_IIC_Delay();
	MPU_IIC_SCL=0;//钳住I2C总线，准备发送或接收数据
}


//产生IIC停止信号
void MPU_IIC_Stop(void)
{
	MPU_SDA_OUT();//sda线输出
	MPU_IIC_SCL=0;
	MPU_IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	MPU_IIC_Delay();
	MPU_IIC_SCL=1;
	MPU_IIC_SDA=1;//发送I2C总线结束信号
	MPU_IIC_Delay();
}


//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 MPU_IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	MPU_SDA_IN();      //SDA设置为输入
	MPU_IIC_SDA=1;MPU_IIC_Delay();
	MPU_IIC_SCL=1;MPU_IIC_Delay();
	while(MPU_READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			MPU_IIC_Stop();
			return 1;
		}
	}
	MPU_IIC_SCL=0;//时钟输出0
	return 0;
}


//产生ACK应答
void MPU_IIC_Ack(void)
{
	MPU_IIC_SCL=0;
	MPU_SDA_OUT();
	MPU_IIC_SDA=0;
	MPU_IIC_Delay();
	MPU_IIC_SCL=1;
	MPU_IIC_Delay();
	MPU_IIC_SCL=0;
}


//不产生ACK应答
void MPU_IIC_NAck(void)
{
	MPU_IIC_SCL=0;
	MPU_SDA_OUT();
	MPU_IIC_SDA=1;
	MPU_IIC_Delay();
	MPU_IIC_SCL=1;
	MPU_IIC_Delay();
	MPU_IIC_SCL=0;
}


//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void MPU_IIC_Send_Byte(u8 txd)
{
    u8 t;
	MPU_SDA_OUT();
    MPU_IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        MPU_IIC_SDA=(BitAction)((txd&0x80)>>7);
        txd<<=1;
		MPU_IIC_SCL=1;
		MPU_IIC_Delay();
		MPU_IIC_SCL=0;
		MPU_IIC_Delay();
    }
}


//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 MPU_IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	MPU_SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
	{
        MPU_IIC_SCL=0;
        MPU_IIC_Delay();
		MPU_IIC_SCL=1;
        receive<<=1;
        if(MPU_READ_SDA)receive++;
		MPU_IIC_Delay();
    }
    if (!ack)
        MPU_IIC_NAck();//发送nACK
    else
        MPU_IIC_Ack(); //发送ACK
    return receive;
}

mpuiic.h

#ifndef __MPUIIC_H
#define __MPUIIC_H
#include "sys.h"



//IO方向设置
#define MPU_SDA_IN()  {GPIOB->CRH &= 0XFFFFFF0F;GPIOB->CRH |= (u32)8<<4;}
#define MPU_SDA_OUT() {GPIOB->CRH &= 0XFFFFFF0F;GPIOB->CRH |= (u32)3<<4;}


//IO操作函数
#define MPU_IIC_SCL    PBout(8) 		//SCL
#define MPU_IIC_SDA    PBout(9) 		//SDA
#define MPU_READ_SDA   PBin(9) 		//输入SDA

//IIC所有操作函数
void MPU_IIC_Delay(void);				//MPU IIC延时函数
void MPU_IIC_Init(void);                //初始化IIC的IO口
void MPU_IIC_Start(void);				//发送IIC开始信号
void MPU_IIC_Stop(void);	  			//发送IIC停止信号
void MPU_IIC_Send_Byte(u8 txd);			//IIC发送一个字节
u8 MPU_IIC_Read_Byte(unsigned char ack);//IIC读取一个字节
u8 MPU_IIC_Wait_Ack(void); 				//IIC等待ACK信号
void MPU_IIC_Ack(void);					//IIC发送ACK信号
void MPU_IIC_NAck(void);				//IIC不发送ACK信号

#endif
