构建一个5V稳压输出电路

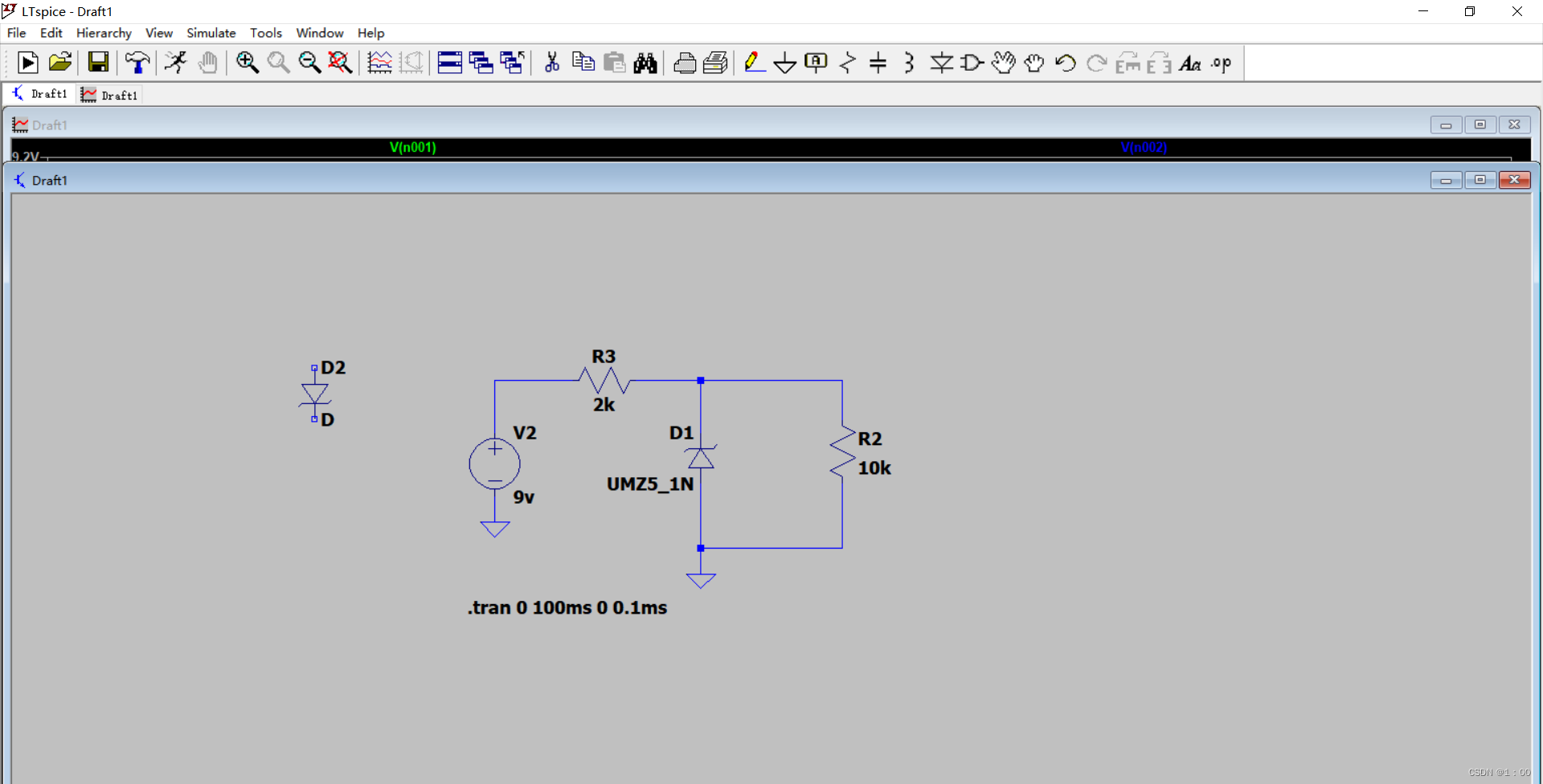

先构建一个简单电路
所需元件都可以在元件库中找到,具体操作如下,先按F2,调出元件库界面
然后在光标显示位分别输入VO(电源),zener(二极管)放入,然后回到画图界面,按F3或者点击上方铅笔图标完成线路连接。

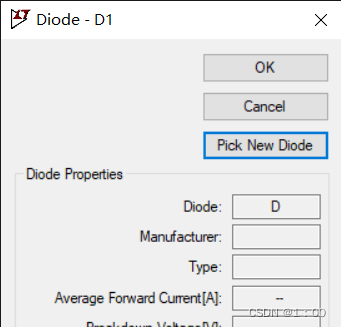

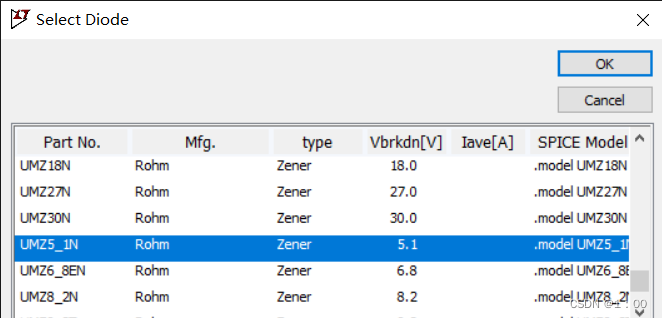

注意事项:二极管选择时,可以右键选出的二极管图标,然后点击“pick new diode”选取对应二极管。本文选用的是5.1V的二极管

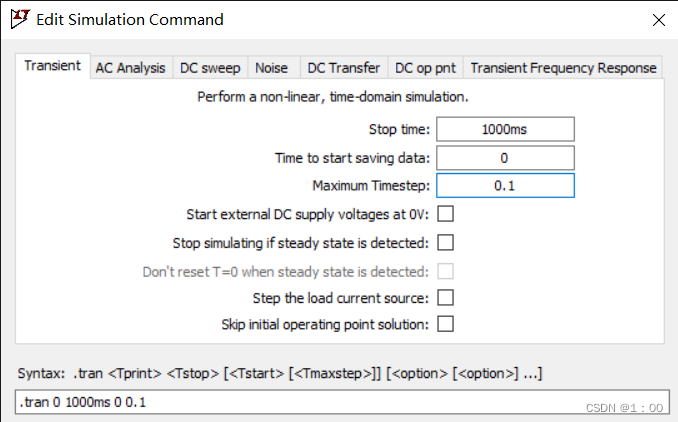

然后右键选中“run”设置电路参数,并点击“ok”运行。
电路优化

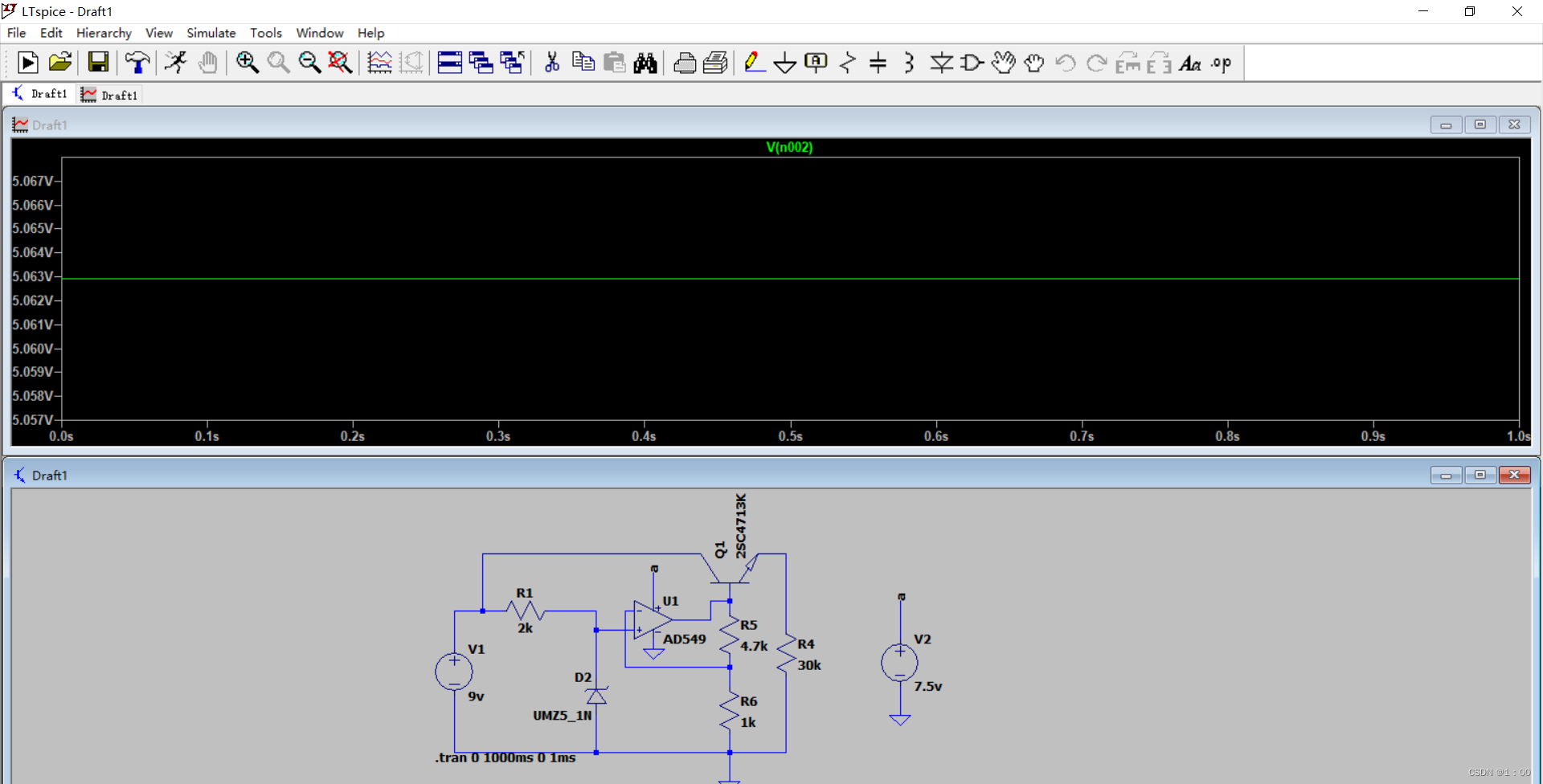

对于上述电路电压的输出是不能随意调整的,我们优化一下,通过运算放大器和R1,R5,R6来控制三极管的输出电压。通过计算和实际调整电阻,最终使npn的发射极电压为5V。
导入第三方元件模型

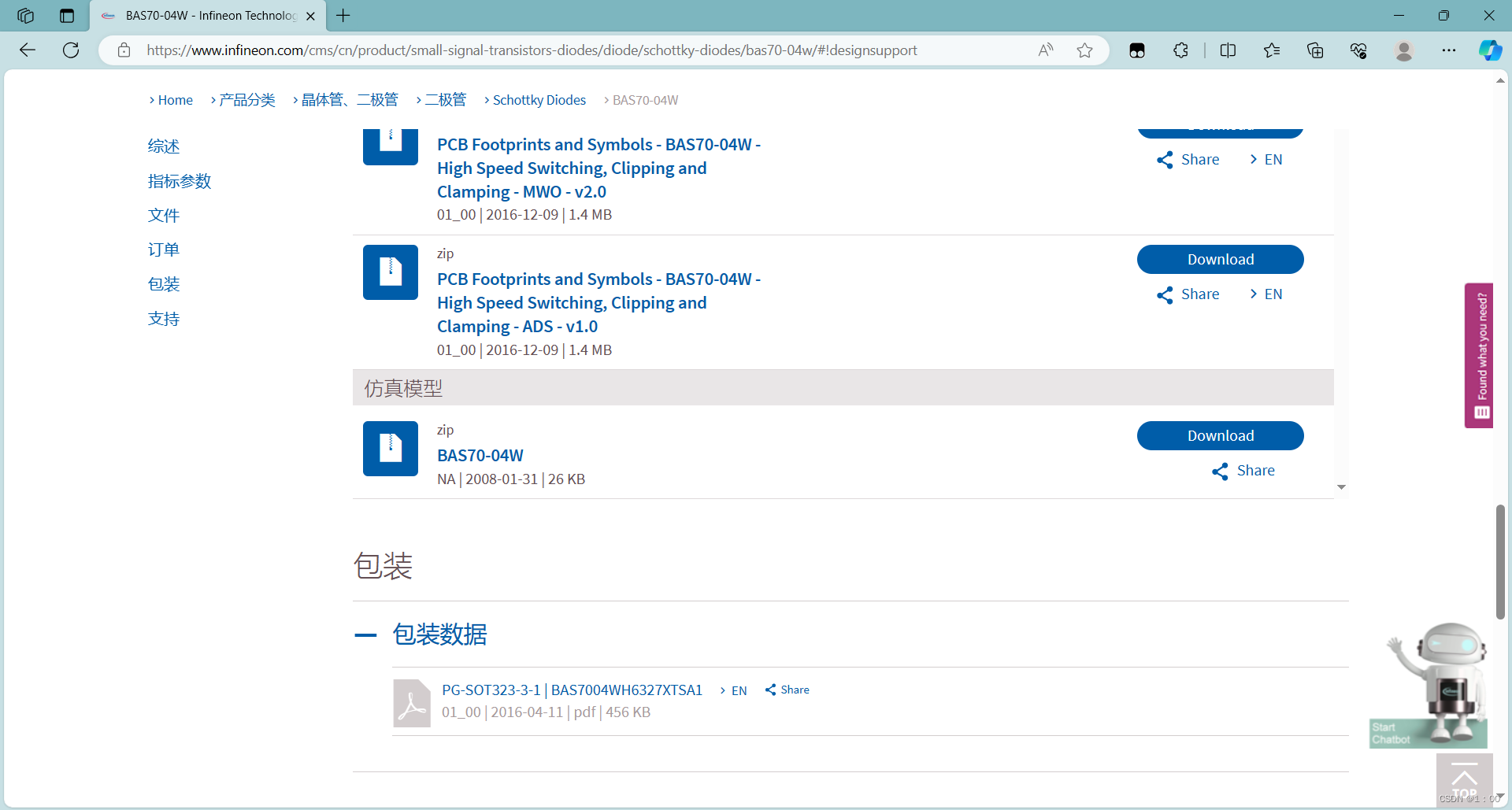

先在官网找到元件模型并下载

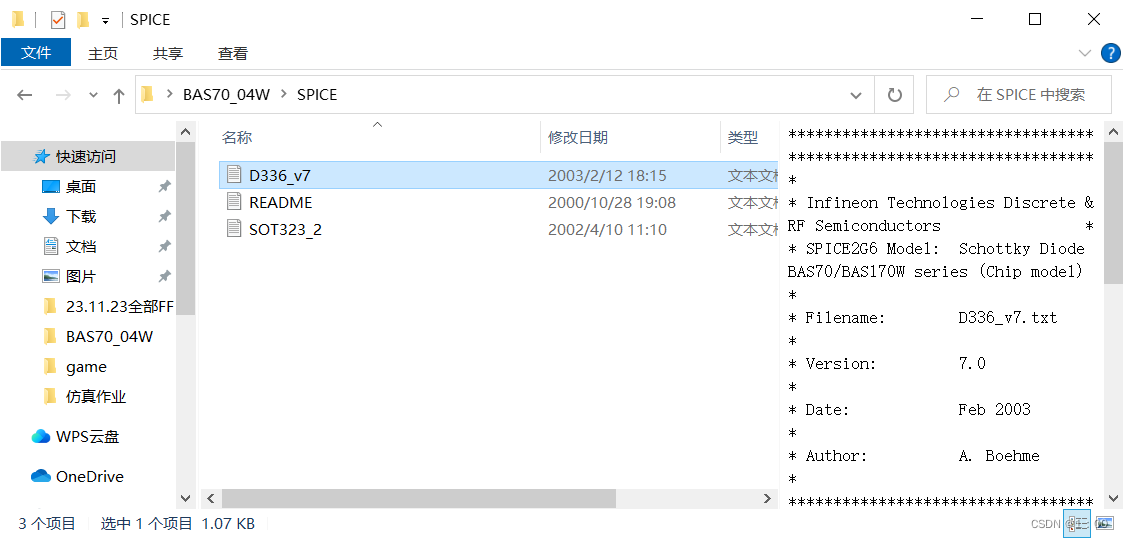

压缩包解压后找到这个文件

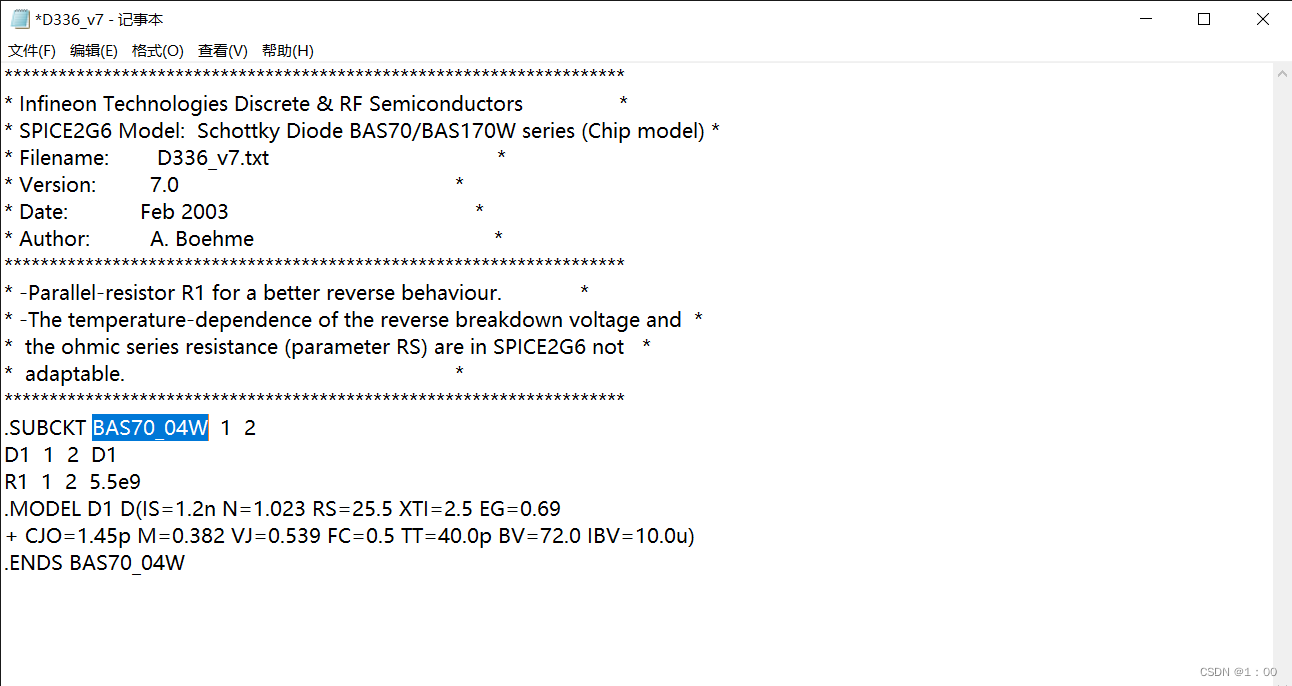

元件要改名的话可以点击记事本,并在如图两个位置更改你要换的名字

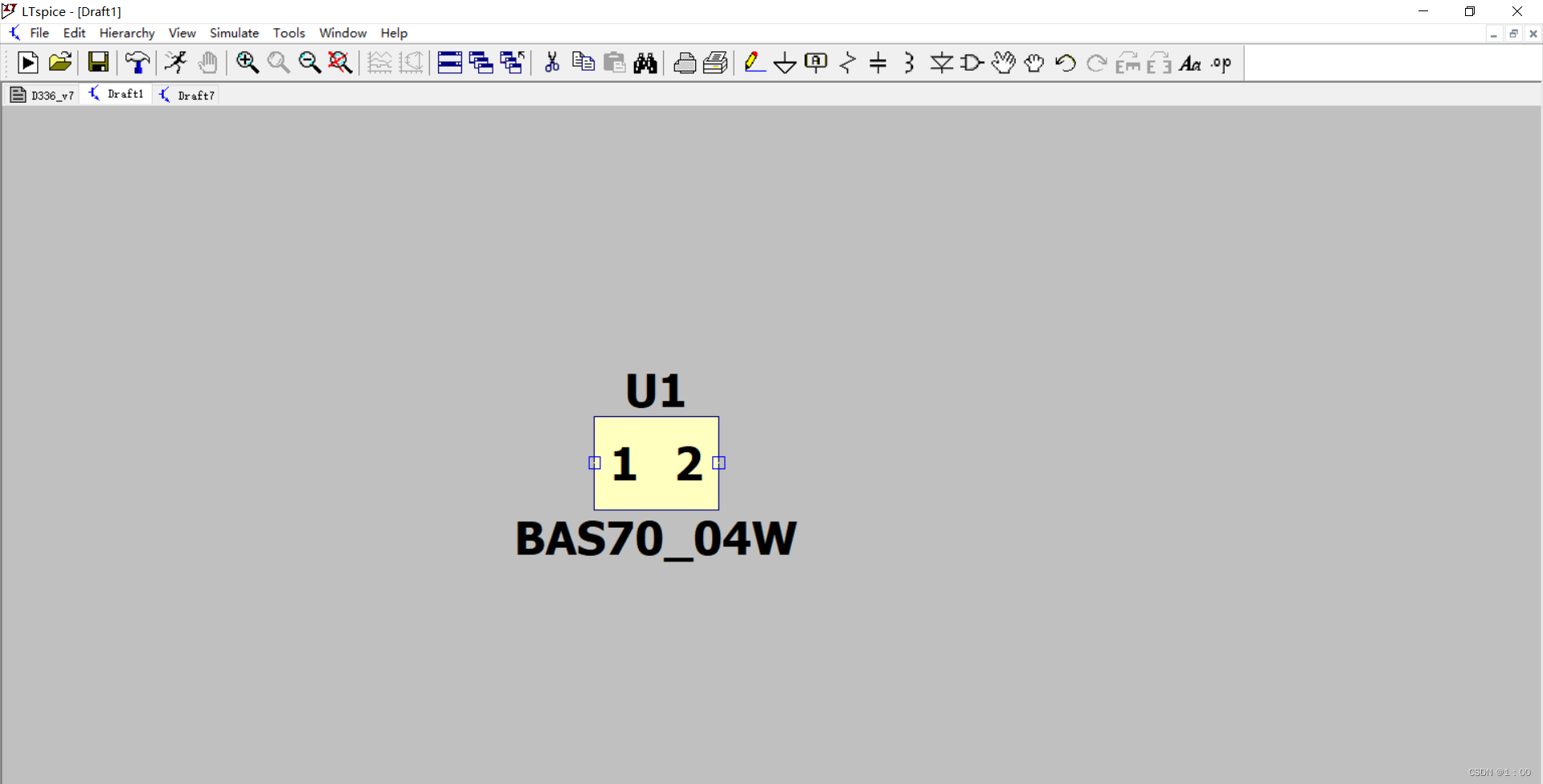

打开LTspice,并把文件拖进去。在光标位置右键选中“create,symbol”

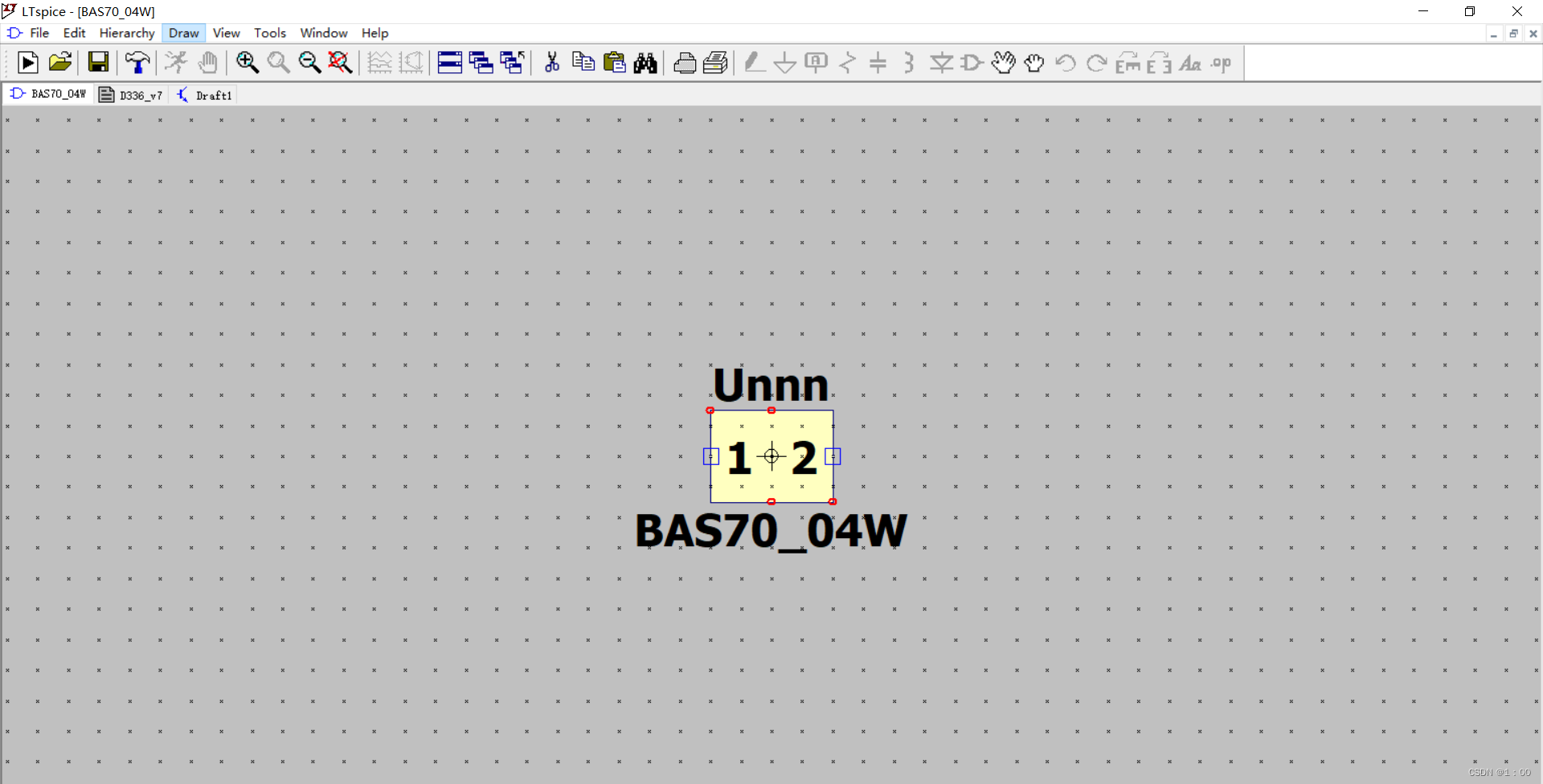

打开后如图,可以点击上方的“Draw”进行绘画改变元件图标

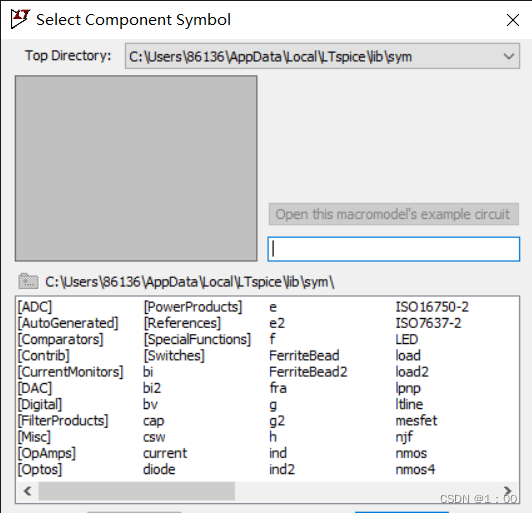

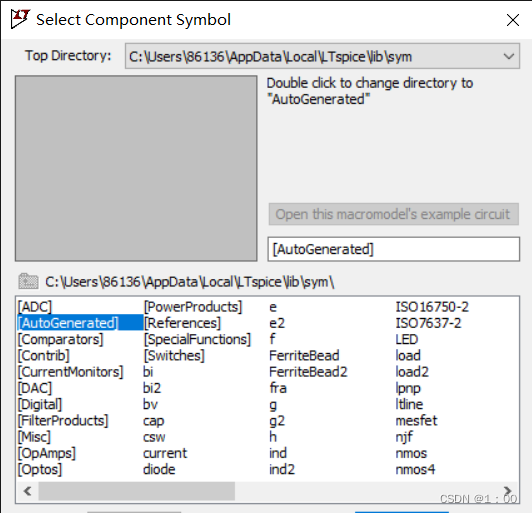

后续想调用可以点击F5,在"AutoGenerated"中找到自己导入的元件
