作为一名小白，上网找资料不齐全，现在摸索明白了，故写下此文章，供大家参考

免费源码：

该篇文章是看了b站博主领悟后写下来的，看不懂我的文章可以看下面链接的视频

特此鸣谢：b站的up主单片机俱乐部

【mcuclub】水质检测模块-TDS_哔哩哔哩_bilibili

【mcuclub】水质检测模块-TDS - 单片机俱乐部

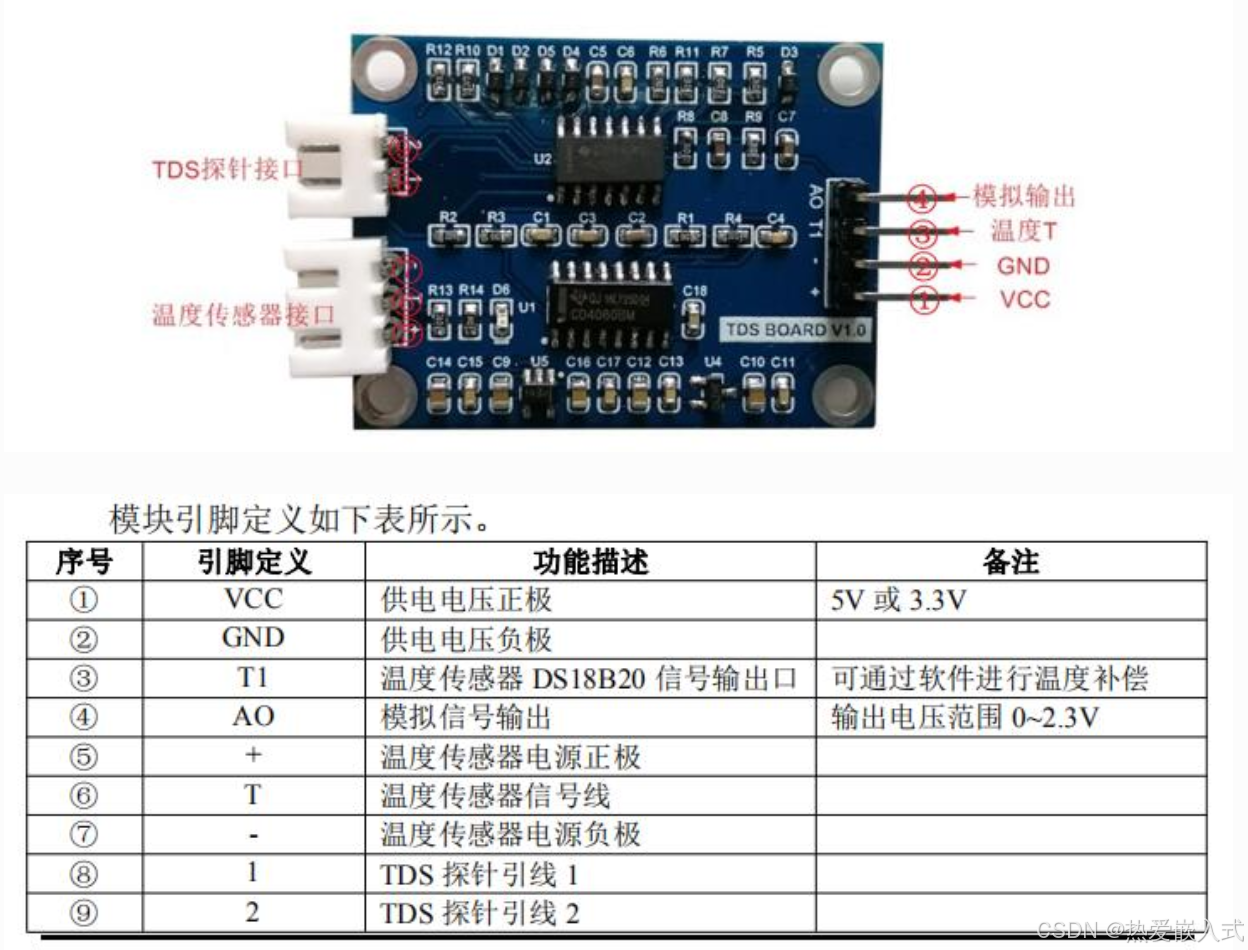

一、接线

如果没有买温度传感器，可以不接温度传感器接口和温度T。但最好加上温度传感器，因为25℃为标准温度，温度每增加1℃，电导率上升2%。

二、原理与公式

1、原理（仅供了解）

TDS(Total Dissolved Solids)，中文解释为溶解性总固体，测量单位为毫克/升（1mg/L=1ppm），它表明1升水中溶有多少毫克溶解性总固体，或者说1升水中的离子总量。通俗的说，TDS值代表了水中溶解物杂质含量，TDS值越大，水中溶解物杂质越多，说明水中的可导电物质的杂质含量大。

TDS 测量主要通过给测试电极输入交变的驱动电压（防止探头极化），在被测液体中产生微小电流，从而得到被测液体的电导率。模块采用电极法测定水溶液的电导率，当两电极插入溶液中，可以测出两电极间的电阻，经过转接板转换，最终输出模拟电压值，根据电压值与TDS的线性关系式，最终得到TDS值。

2、公式

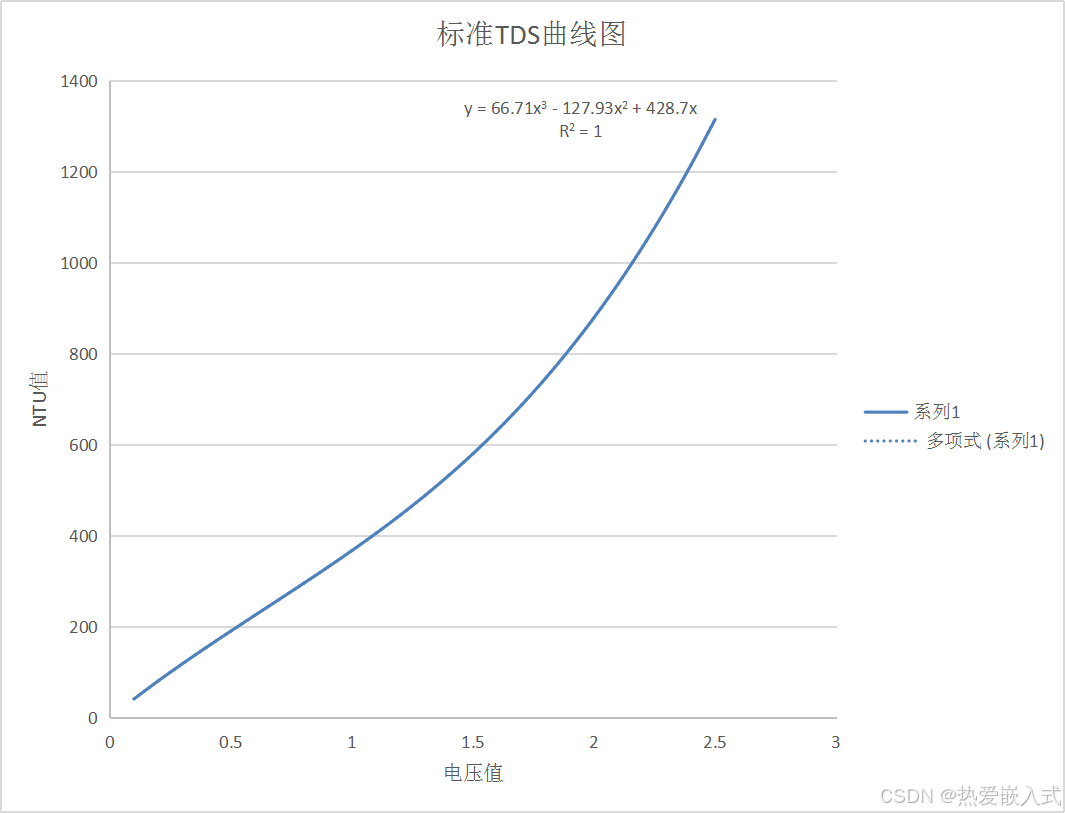

TDS 传感器模块标准曲线如下图所示。

25℃为标准温度，温度每增加1℃，电导率上升2%，故温度作为补偿因子参与TDS计算，公式为：
V修 = V * (1 + 0.02*(T-25))

上式中V修为修正后的电压值，V为测量的电压值，T为测得溶液温度值。

TDS计算公式：

TDS = (66.71*V修³ – 127.93*V修 ² + 428.7*V修 ) * K

K是修正系数，K = TDS标准值 / TDS测量值

3、校准方法，即求出k值

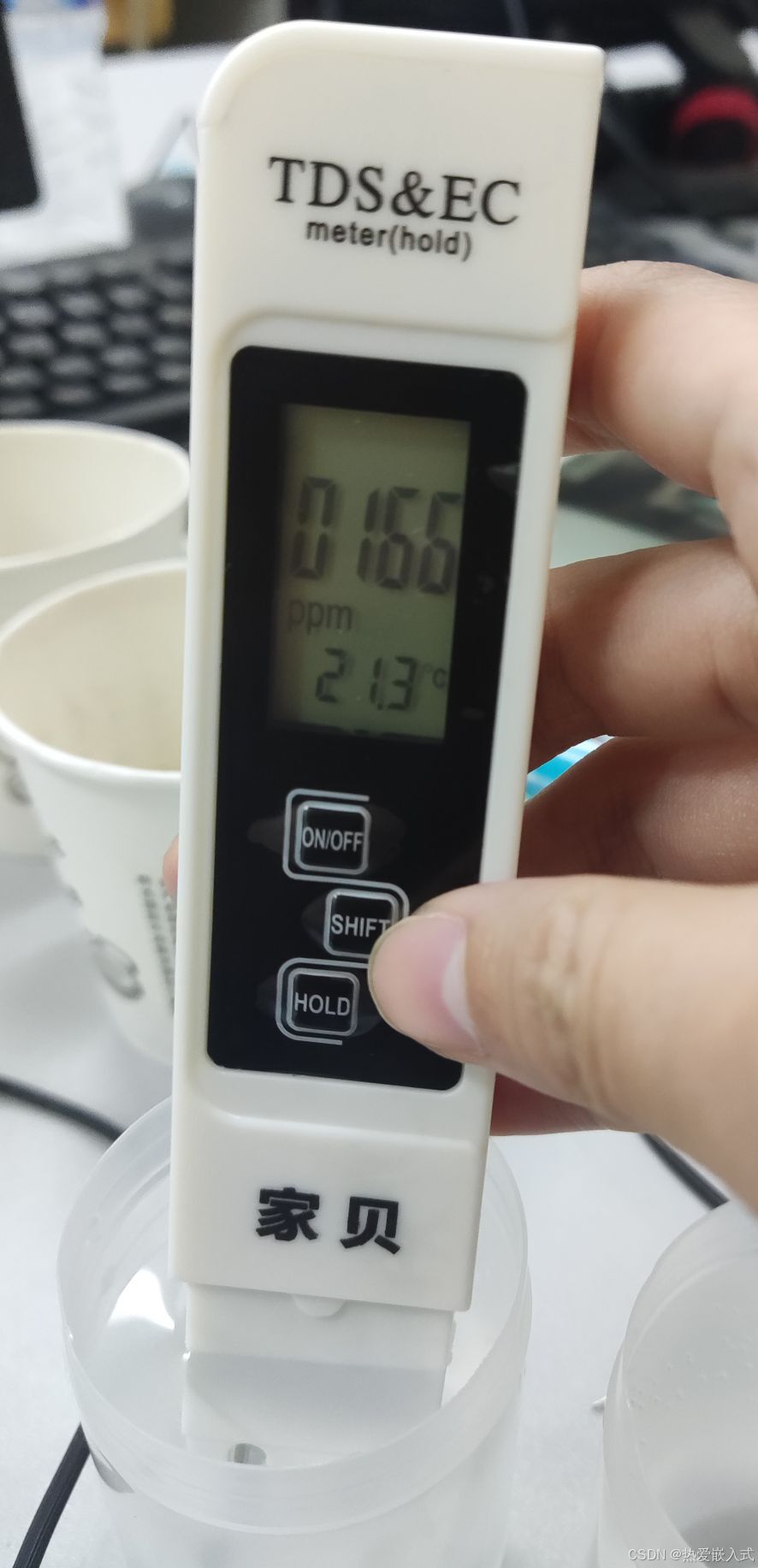

①需要购买TDS笔，来测量水里的TDS标准值

②将 TDS 探针和温度传感器放入 TDS 标准溶液或已知 TDS 值的待测溶液中，测试传感器模块 AO 口输出电压值，记录为 V 测试。测量当前测试溶液的温度值为 T 。

V修正 = V测试 * (1 + 0.02*(T-25))

TDS测试 = (66.71*V修正³ – 127.93*V修正 ² + 428.7*V修正 )

K = TDS标准值 / TDS测试

三、实操+代码

我这里没有使用ds18b20温度传感器，所以温度值直接给了25摄氏度。如果使用温度传感器的话，直接初始化，给温度赋值即可。

1、代码

/********************(C) COPRIGHT 2019 Crownto electronic **************************
 * 文件名  ：main.c
**********************************************************************************/
#include "stm32f10x.h"
#include <string.h>
#include "delay.h"
#include "bsp_SysTick.h"
#include "math.h"
#include "bsp_adc.h"
#include "ds18b20.h"
#include "bsp_usart1.h"


volatile uint32_t time = 0; // ms 计时变量

定义变量
unsigned char AD_CHANNEL=0;


float TDS=0.0,TDS_voltage;
float TDS_value=0.0,voltage_value;

float kValue=0.976;
float TEMP_Value=250;


// ADC1转换的电压值通过MDA方式传到SRAM
extern __IO uint16_t ADC_ConvertedValue;

// 用于保存转换计算后的电压值
float ADC_ConvertedValueLocal;


/**************温度采集函数***************/
void TEMP_Value_Conversion()
{
	  TEMP_Value=DS18B20_Get_Temp();
}


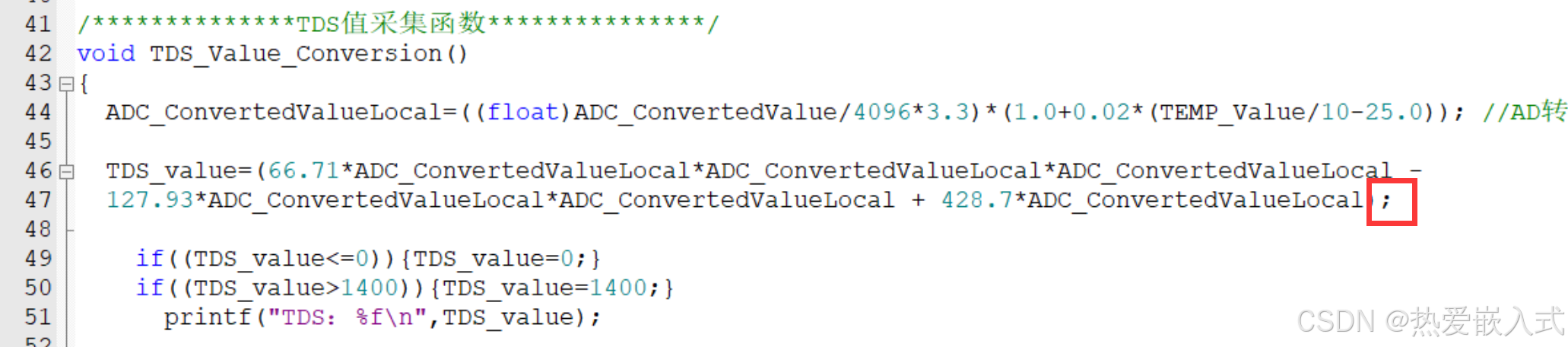

/**************TDS值采集函数***************/
void TDS_Value_Conversion()
{
	ADC_ConvertedValueLocal=((float)ADC_ConvertedValue/4096*3.3)*(1.0+0.02*(TEMP_Value/10-25.0)); //AD转换

	TDS_value=(66.71*ADC_ConvertedValueLocal*ADC_ConvertedValueLocal*ADC_ConvertedValueLocal -
	127.93*ADC_ConvertedValueLocal*ADC_ConvertedValueLocal + 428.7*ADC_ConvertedValueLocal)*kValue;

	  if((TDS_value<=0)){TDS_value=0;}
		if((TDS_value>1400)){TDS_value=1400;}
			printf("TDS：%f\n",TDS_value);



}


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
    /* 配置USART1 */
    USART1_Config();
		ADCx_Init();		// ADC 初始化
		//DS18B20_Init();//DS18B20初始化

  while(1)
	{
			//TEMP_Value_Conversion();//温度数据转换
			TDS_Value_Conversion();//TDS
			delay_ms(1000);
	}
}


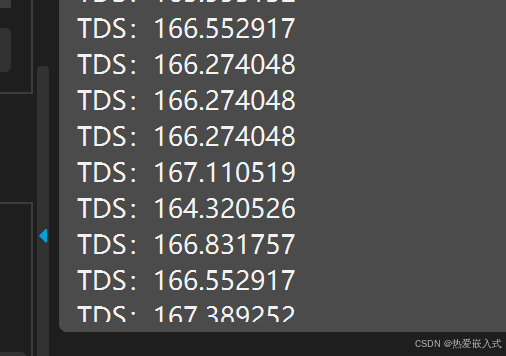

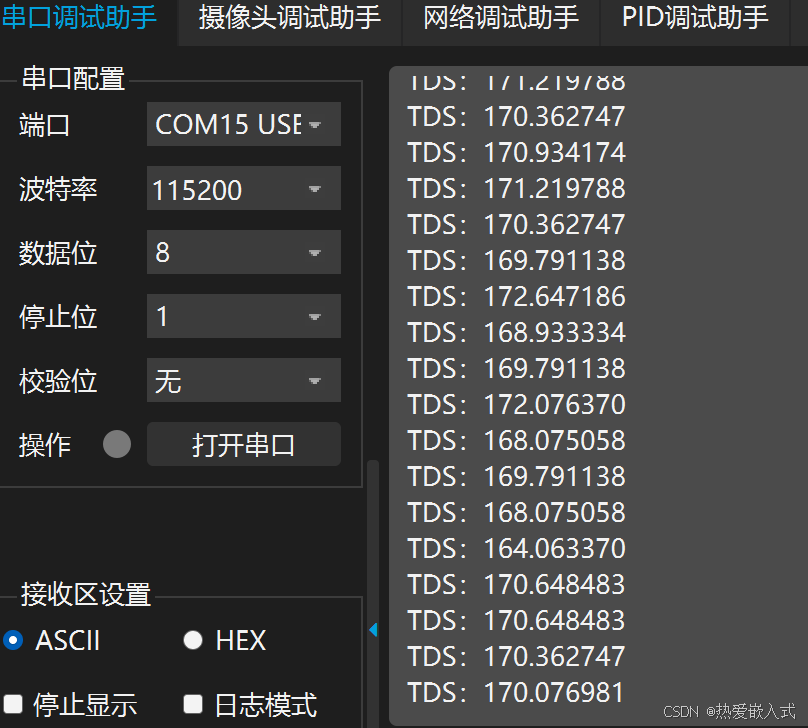

/*********************************************END OF FILE**********************/
