STM32F103C8T6+下载器连线+虚拟串口+USB转TTL

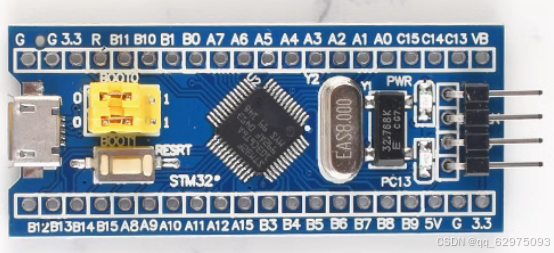

STM32C8T6是最小系统开发板，没有内置的USB转TTL，要买额外的USB转TTL，电脑没有那么多usb口或节约usb口。所以推荐使用有虚拟串口的下载器

一、使用带有虚拟串口的下载器

1、接线：

下载器的3V3线连接STM32C8T6的3.3V
下载器的的GND连接STM32C8T6的GND
下载器的DIO/SWD连接STM32C8T6的DIO
下载器的CLK/SCK连接STM32C8T6的CLK

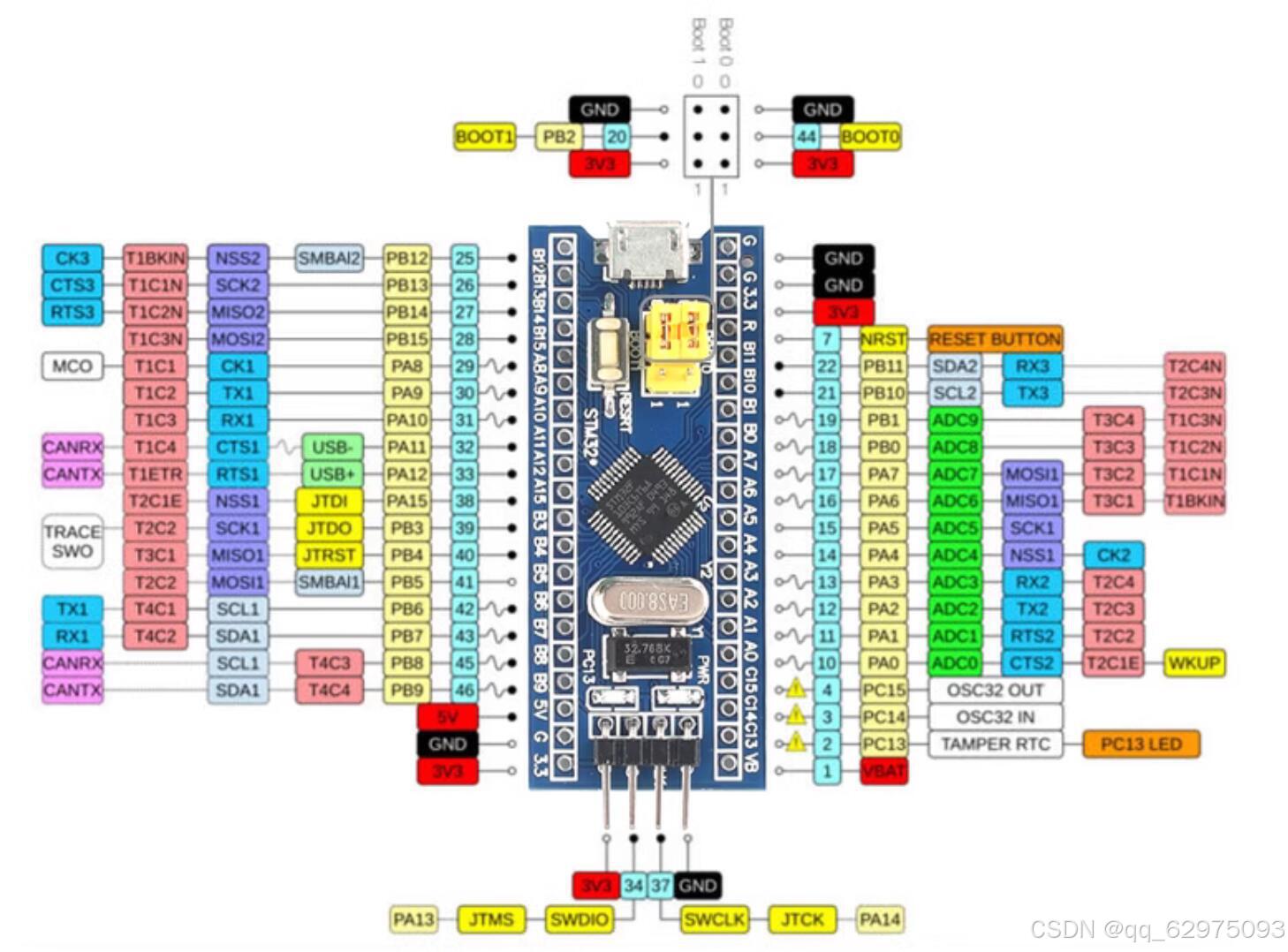

下载器的RX接开发板对应的的TX(根据图二原理图找）
下载器的TX接开发板对应的的RX(根据图二原理图找）

2、我目前使用的是下载器有

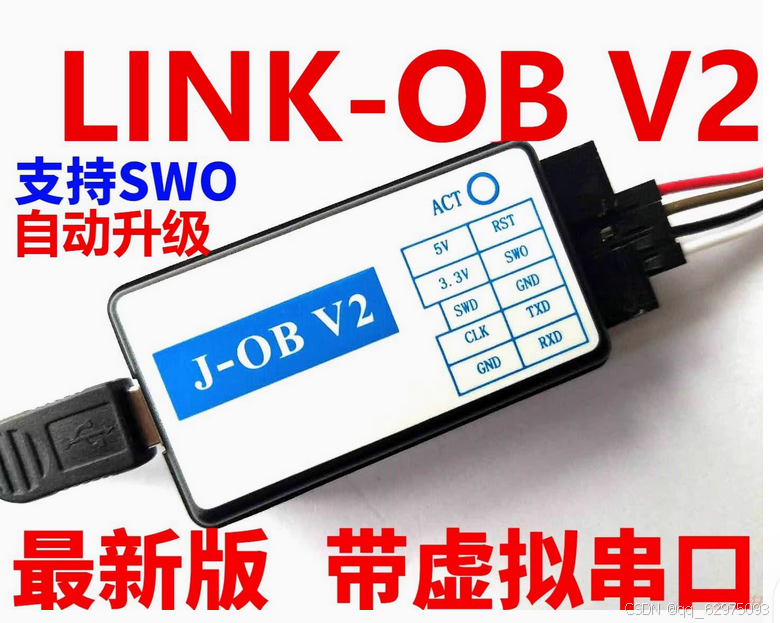

①J-OB V2（J-Link）：需要下载驱动

J-Link下载及安装步骤_jlink-CSDN博客

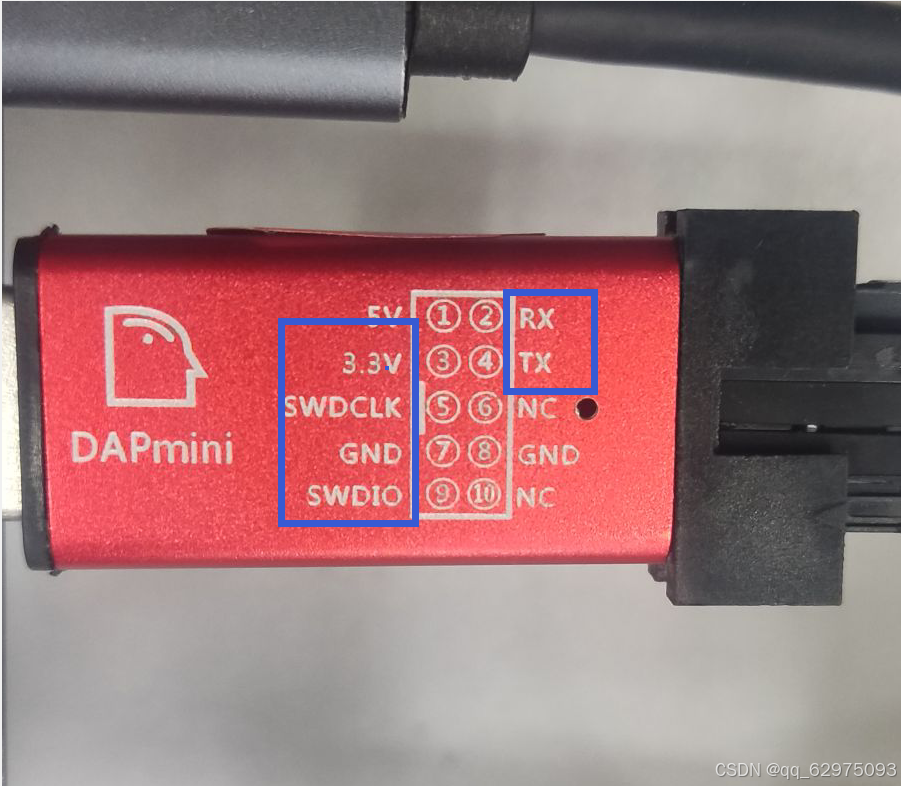

②DAPLINK：即插即用，不需要下载驱动

DAPLINK连接STM32C8T6以及下载烧录_daplink烧录stm32-CSDN博客

不是上面两种也行，只要带有虚拟串口的下载器就行

二、使用USB转TTL

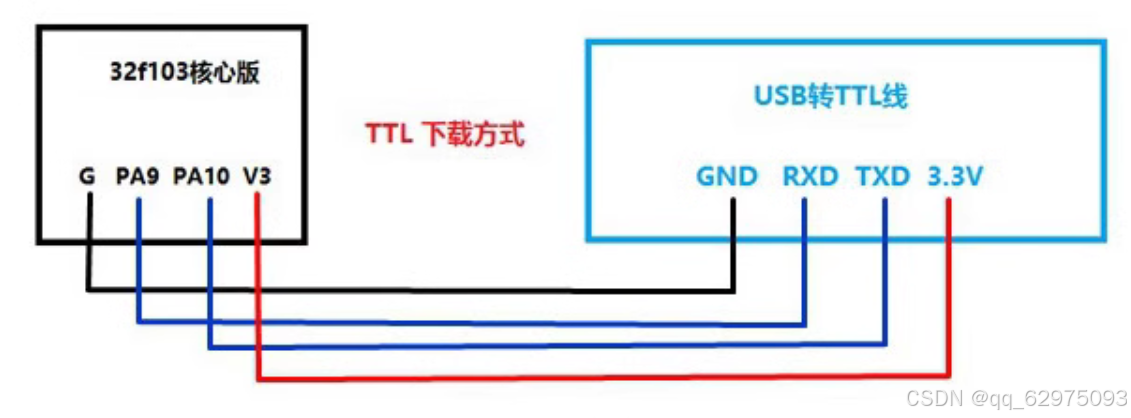

如果没有带虚拟串口的下载器，但是有USB转TTL，接线如下

不一定接PA9、PA10，也可以接其他的USART。

注意：只要usb转TTL线的RX接开发板的TX，TX接开发板的RX即可（根据图二原理图找）。

三、结果

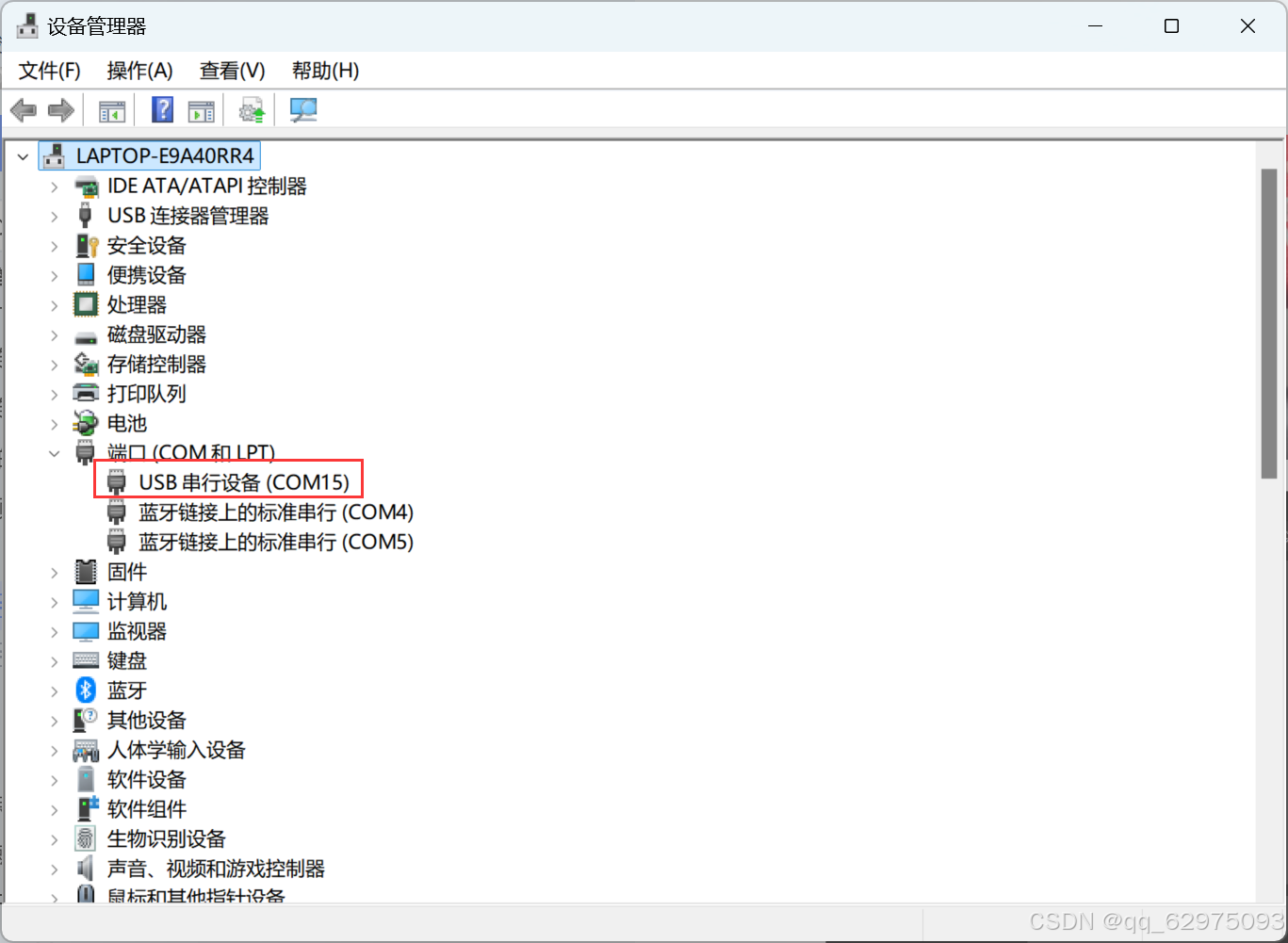

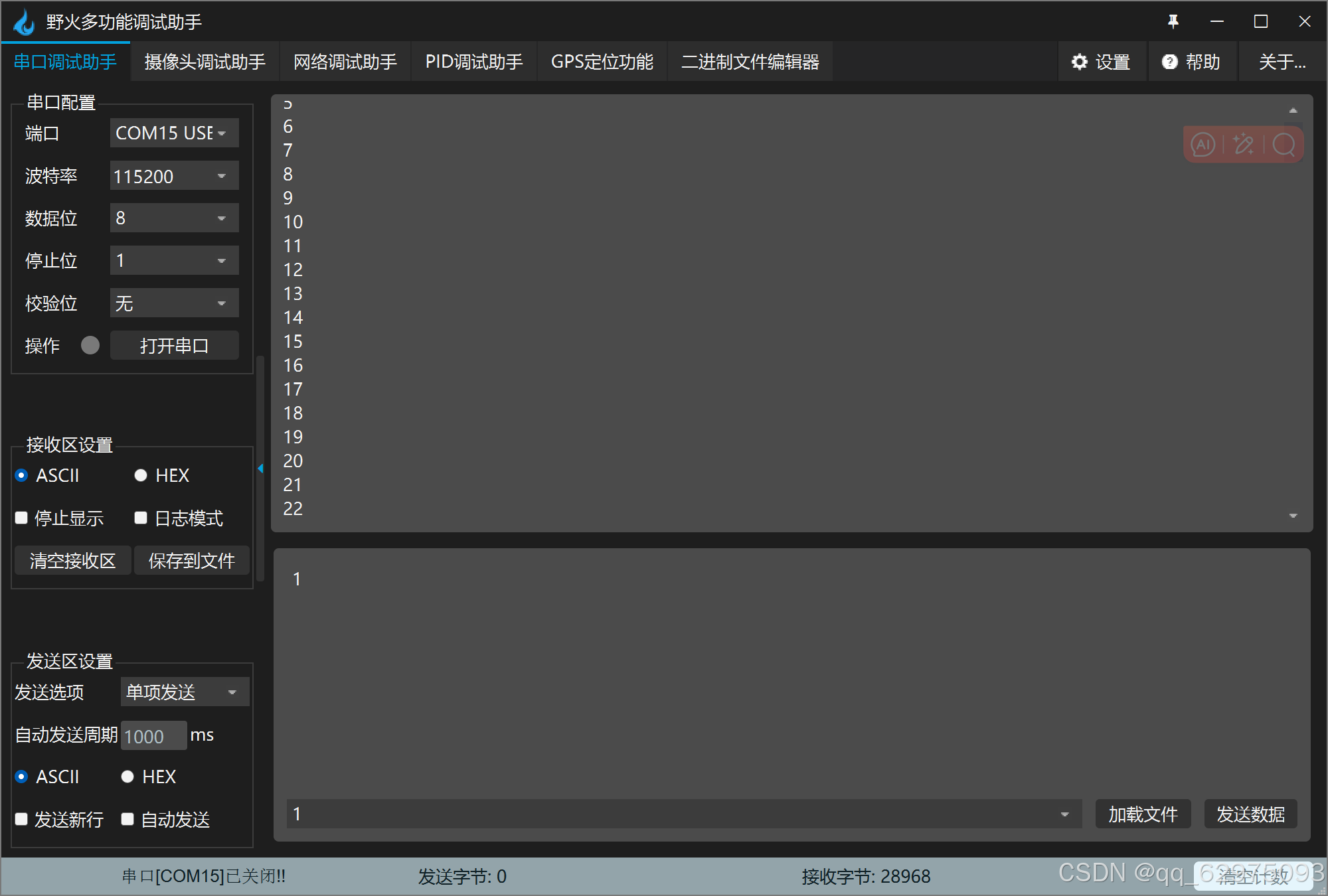

在设备管理器查到串口-->keil5烧录程序-->打开串口调试助手

PS:

STM32F103C8T6小系统板连接各种下载器_哔哩哔哩_bilibili
