STM32f103c8t6小白学习笔记（一）从点灯开始之USB转TTL

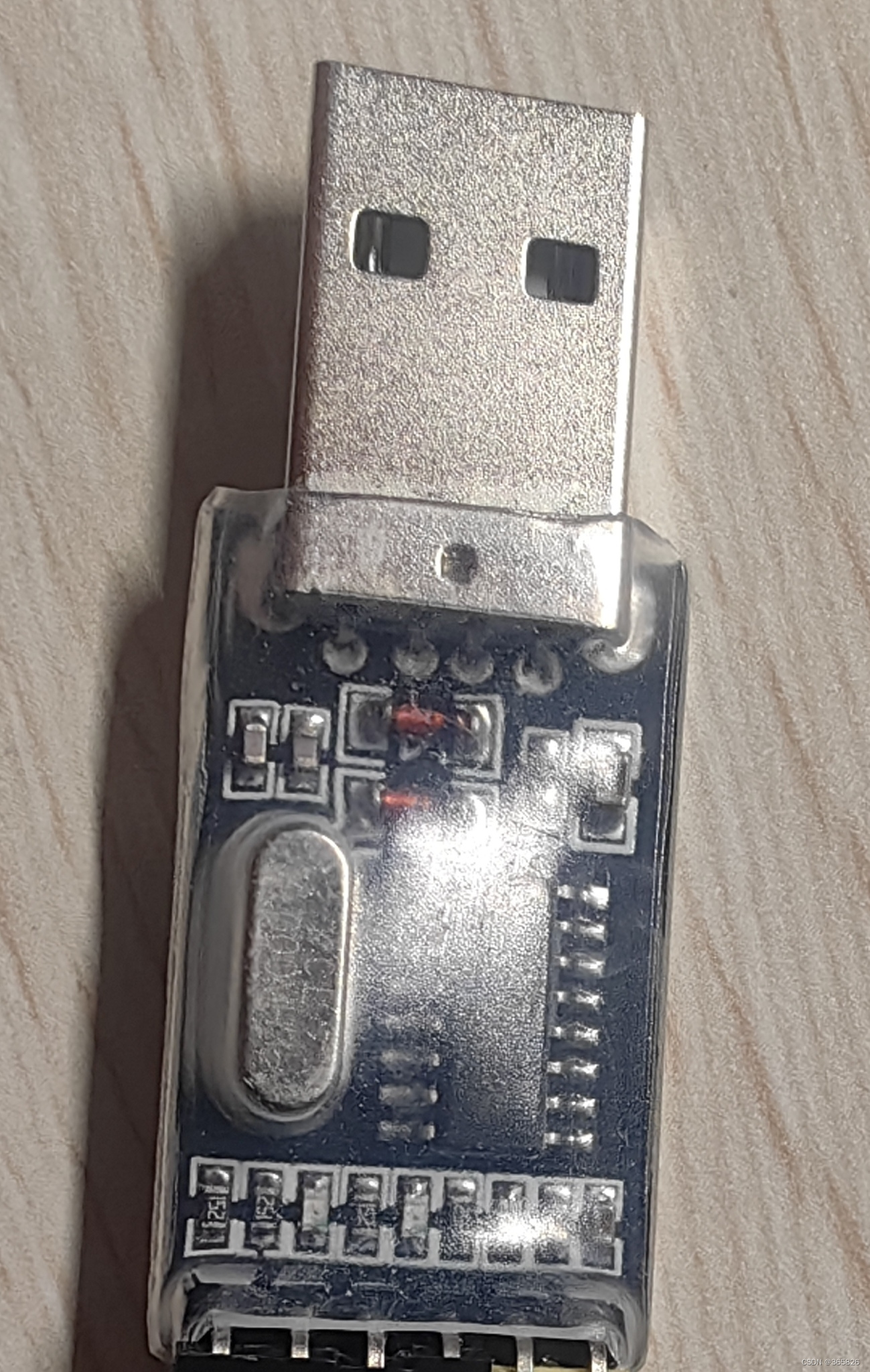

在这里，我们使用USB转TTL CH340串口模块来烧写程序

步骤一：与stm32f103c8t6最小系统板接线：

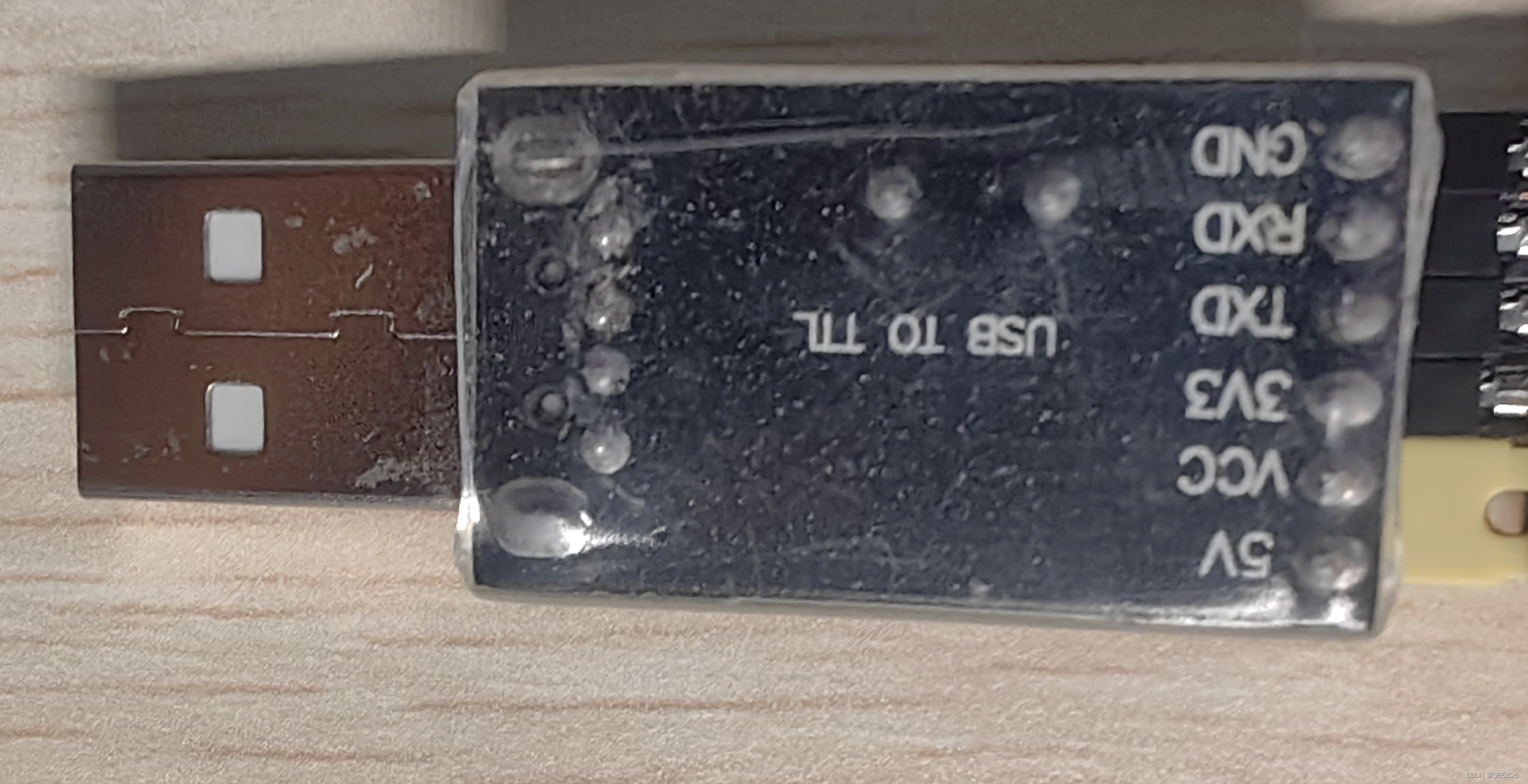

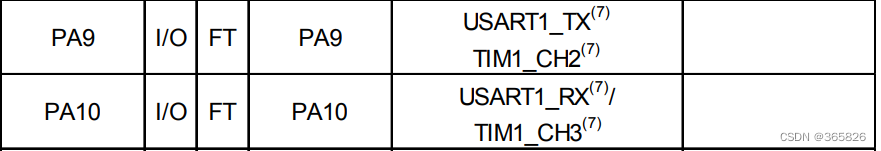

      一共四根，PA9,PA10分别对应连接RXD,TXD (如下图)，GND连GND ,3V3连32系统板的3.3V，跳线帽将5V和VCC相连（如上图），原因 from数据手册

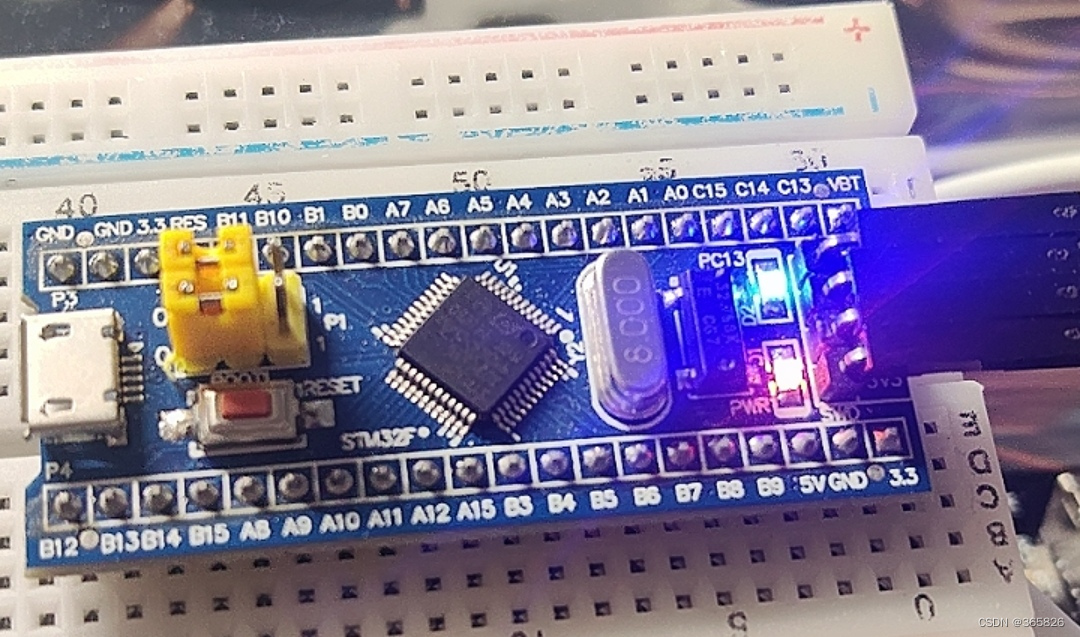

步骤二：跳线帽：接法如上图

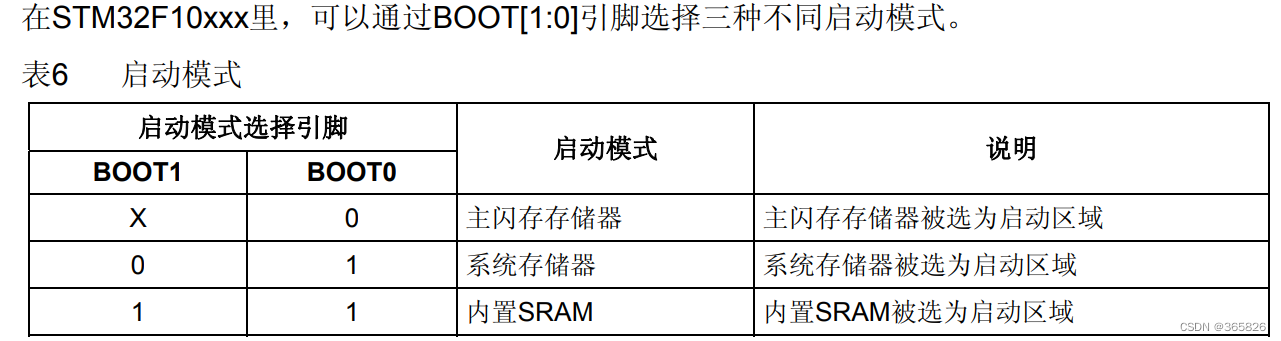

BOOT0置1，BOOT1置0 ，原因from参考手册

     因为我使用的是串口下载模式，下载程序时必须将T0拉高从系统存储区启动，里面有st出厂就烧录进去的isp程序。当程序下载完后，程序被搬运到了主闪存区(flash)，所以需要将T0拉低再复位，从flash开始执行程序。

步骤三：写点灯程序

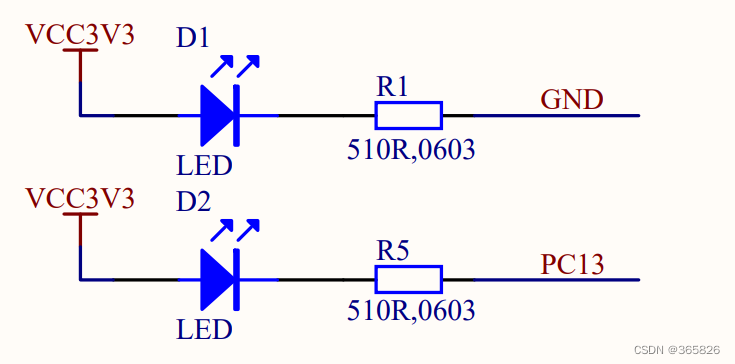

 上图是，我使用的stm32f103c8t6最小系统板，板载led的原理图。由图可知LED（D2）的信号端口是PC13，低电平点亮，高电平熄灭。

我们开始写程序

主程序：

int main (void)
{//主程序
	LED_Init();
	while(1)
   {

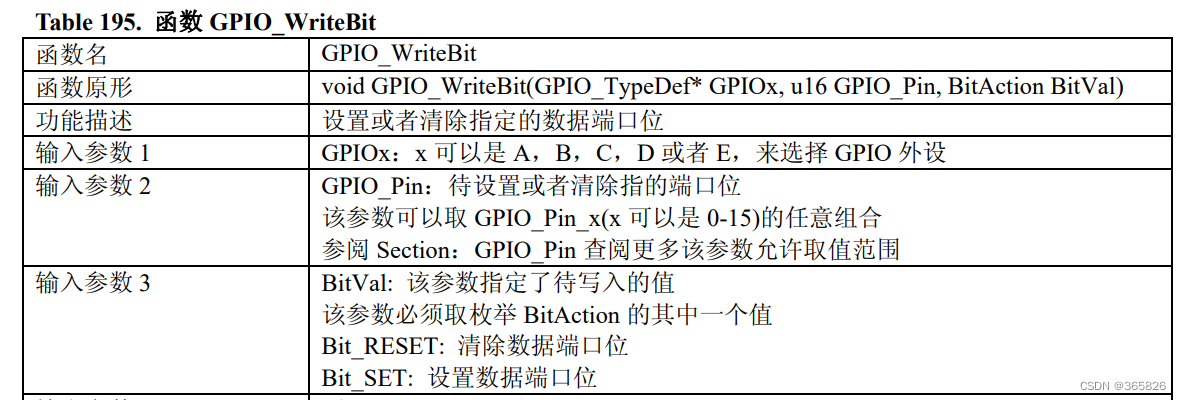

		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET); //PC13口输出低电平0
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);   //PC13口输出高电平1
	}
}

LED初始化程序：

void LED_Init(void)
{ //LED灯的接口初始化
	GPIO_InitTypeDef  GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//使能GPIOC
    GPIO_InitStructure.GPIO_Pin = 13;                   //选择端口号（0~15或all）
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    //选择IO接口工作方式，推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   //设置IO接口速度（2/10/50MHz）

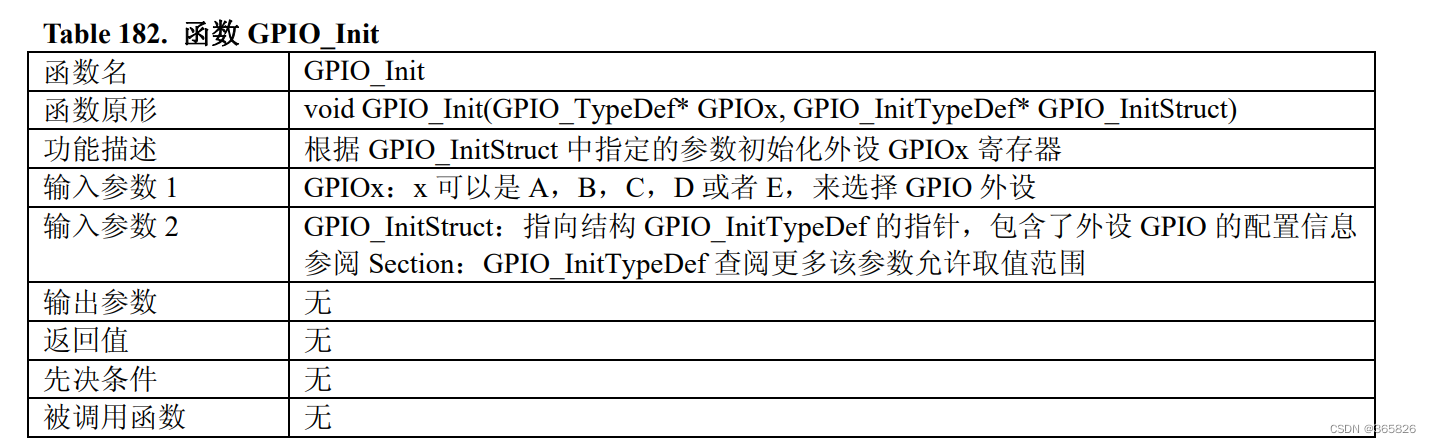

	GPIO_Init(LEDPORT, &GPIO_InitStructure);
}

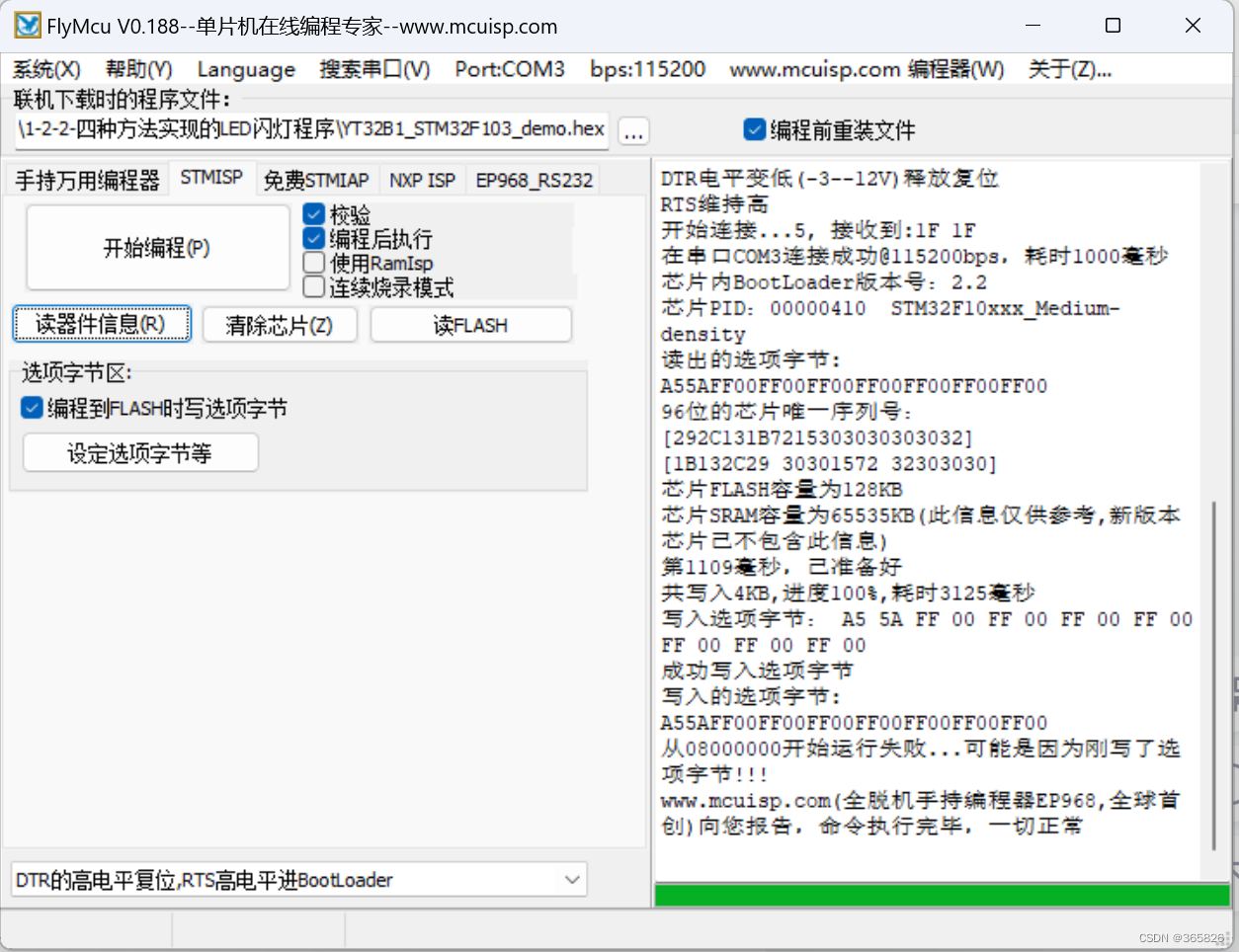

步骤四：上传程序，使用串口软件FlyMcu

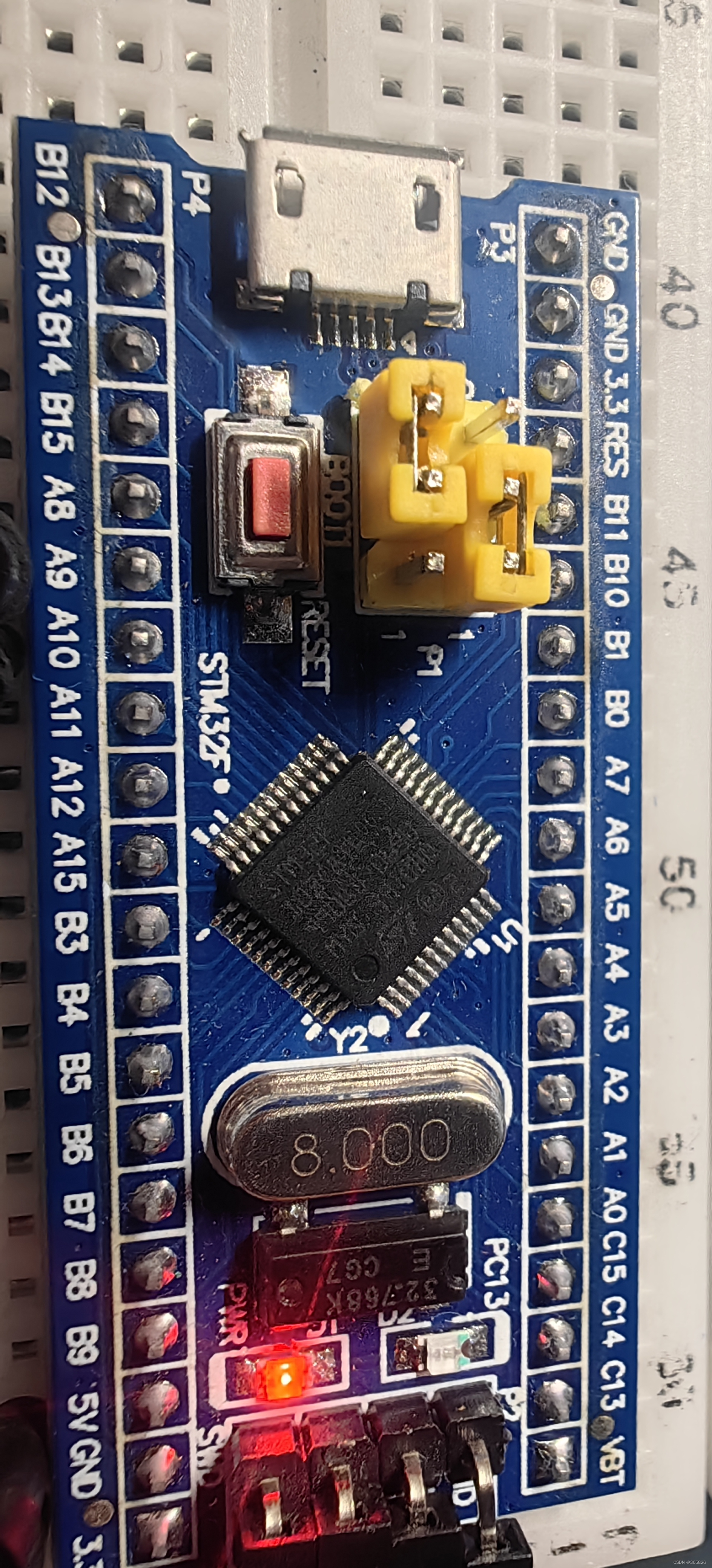

上传完后，我们发现灯没有亮。此时，我们将跳线帽BOOT0置0，BOOT1置0（如下图所示）。接电后，发现灯亮
