如何使用串口（USB转TTL）下载stm32单片机

文章目录

一、硬件连接

二、生成.hex文件

三、软件下载与使用

四、下载完成

---

一、硬件连接

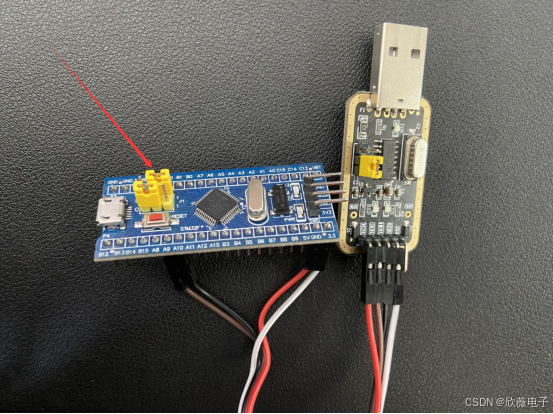

1、使用usb转ttl连接stm32核心板，注意使用3.3V供电；

STM32	USB转TTL
PA9	RXD
PA10	TXD
GND	GND
3.3	3.3

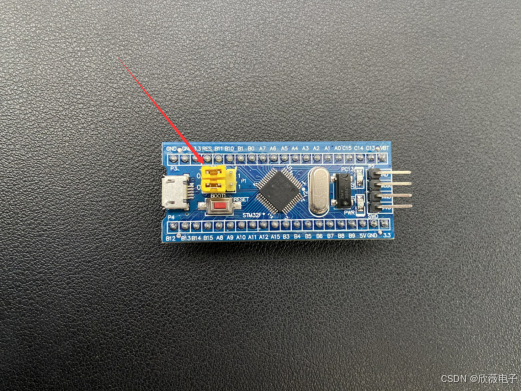

2、将boot0置1，进入下载模式，也就是按图示将跳线帽拔下来换个位置插上。

二、生成.hex文件

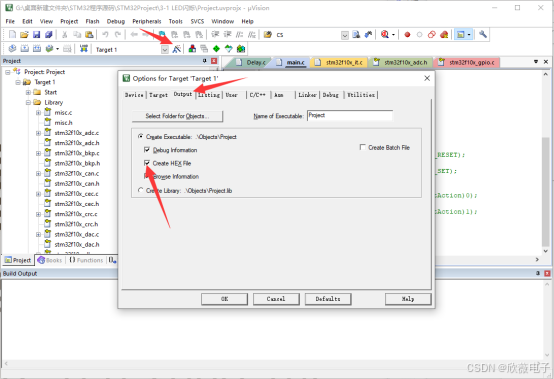

1、串口下载程序需要用到.hex文件，可以由keil软件直接生成。打开工程文件，点击魔术棒，在Output菜单栏中勾选Create HEX File，点击OK；

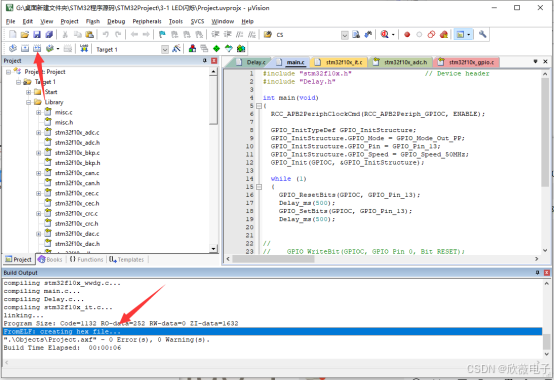

2、重新编译文件，出现这个字样则表示成功生成hex文件，一般hex文件保存在工程文件的Objects文件夹中。

三、软件下载与使用

1、串口下载时不能直接通过keil软件，需要使用flymcu软件，点击进入官网下载

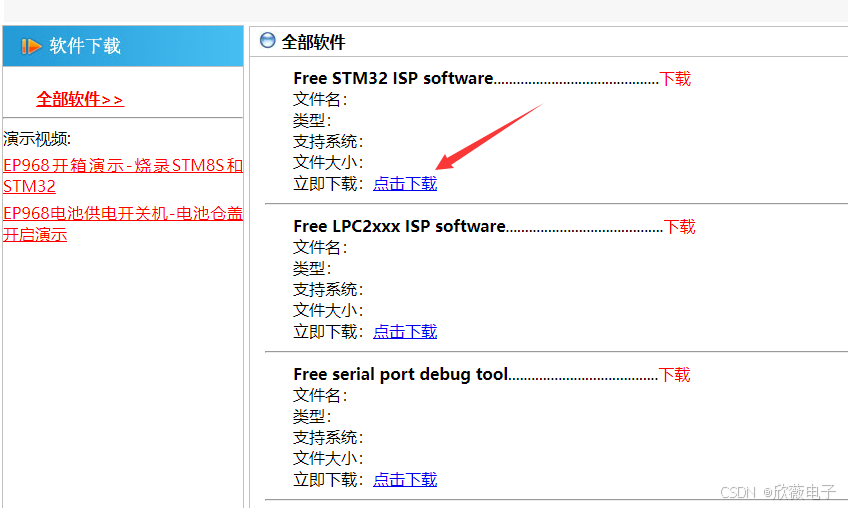

2、点击下载第一个选项；

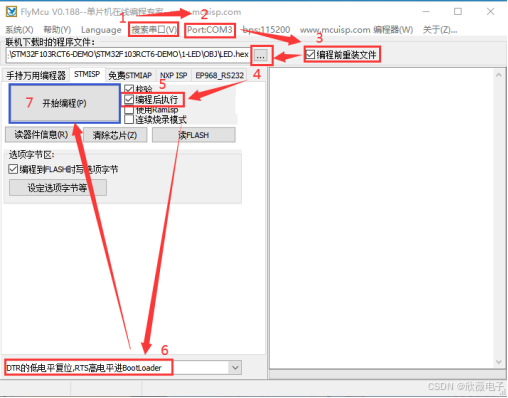

3、打开Flymcu软件，搜索串口选择正确的com口，然后选择需要烧录的hex文件，一般是在工程文件的Objects目录下，界面左下角一定不要选错！！！一张图教会您使用keil生成.hex文件

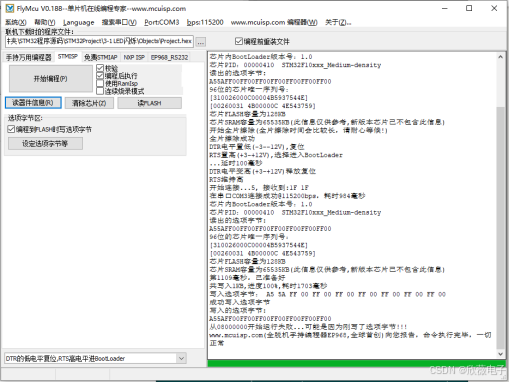

4、然后点击开始编程，等待进度条完成即烧录成功。

四、下载完成

烧录完成后，将跳线帽拔下插在原来的位置，然后注意需要按一下复位键才可实现功能，改跳线帽的时候不用将板子和下载器断开。
