MSP432E401Y是一款32位Arm Cortex-M4F内核的MCU，主频120MHz、256KB SRAM、1MB Flash、6KB EEPROM，具有丰富的通信外设，例如支持以太网、2个CAN、8个UART、4个QSSI(SPI)、10 个I2C;

同时还有2个12 位SAR的ADC模块，每个模块支持高达2Msps的采样率；3个独立的模拟比较器控制器；16个数字比较器等。

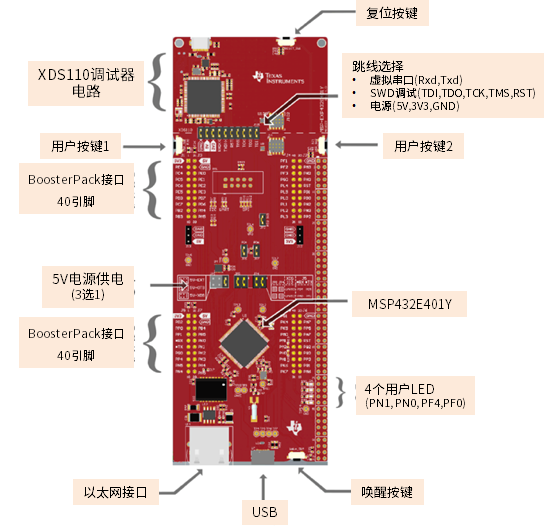

MSP-EXP432E401Y是基于MSP432E401Y MCU的Launchpad开发套件,板卡及其概览如下图：

包括以下功能：

板卡供电部分

板卡的5V供电可以有3种选择：

芯片是工作在3.3V的。

板卡上半部分的XDS110调试器，有5V转3.3v的LDO，可以产生3.3v电压。此时，JP101处的3.3v跳线帽要连接上，给下半部分的目标板卡提供3.3v电压。5V跳线帽也要连接上，这样板卡下半部分的5v接口才有电压。此时，5v的供电能力限制为500mA.

如果单独使用外部的5V供电，JP101处的5V跳线帽又没有连接时，需要额外提供3.3v电压（5v跳线帽不接，xds110调试器的usb口没连usb时，板卡上半部分没有供电，5v转3.3v的LDO也不工作。不断开5V跳线帽，还没细看电路，不确定对调试器是否影响。）

建议从以下两种供电方式选一种：

方式1：使用XDS110-USB调试器时，JP1处的跳线帽选择最右侧5V-XDS; JP101处5V和3.3V的跳线帽都连接上。
方式2：外接5v，同时需要外接3.3v。（不用usb通信模块，个人感觉5v电压貌似没啥用，为了稳妥，都先接上吧）。JP1处的跳线帽选择最左侧5V-EXT; 断开JP101处的5V和3.3V跳线帽。

根据电路图，整理下电源的分布：

用户资源

2个用户按键，接GPIO,PJ0和PJ1
1个复位按键，复位板卡，同时会输出到boosterpack扩展模块上
1个唤醒按键，提供一个从休眠模式唤醒的方式
4个用户led
- D1和D2连接到PN1和PN0,用户软件控制
- D3和D4连接到PF4和PF0，可用户软件控制或者集成的以太网模块控制
  - D4默认配置为以太网LINK OK指示；
  - D3默认配置为以太网RX/TX活动状态；

2组BoosterPack接口
跳线JP4和JP5，用于将CAN的收发连接到booster pack接口上
- 默认配置，UART0连接xds-110的虚拟UART，CAN不连接到boosterpack接口。Boosterloader可使用xds-110的虚拟uart。
- 如果跳线配置到CAN，uart2连接到xds-110的虚拟uart。
IIC接口（可以不用太关注，基本用不上）
- 为满足原来的和新的boosterpack标准，iic在两侧的接口都有。建议优先使用左侧的接口
- 为了兼容右侧接口的新标准，R19和R20两个0欧电阻用于连接spi和iic，不与其它引脚连接，可以移除
- 注意，这种情况下，未使用的gpio引脚要配置成输入

调试器

XDS-110 调试接口
- LaunchPad板卡自带的XDS-110调试器。XDS-110允许使用 CodeComposer Studio™ IDE 或任何支持的工具链对 MSP432E401Y 进行编程和调试。注意 XDS-110 目前只支持 JTAG 调试。
- JP101移除TDI、TDO、TCK、TMS 和RST 跳线，可以J102调试外部板。要恢复与板载MSP432E401Y 微控制器的连接，请重新安装 JP101 上的跳线。
外部调试器
- J11 用于连接外部调试器，例如IAR I-Jet、Segger J-Link 或 Keil®ULINK。遵循 Arm10 针迷你 JTAG针脚排列。要使用外部调试器，请确保 TDI、TDO、TCK、TMS、RST 和3V3 跳线与J101 断开连接。许多外部调试器不通过该调试器提供3.3V 电源，需要外部 3.3V电源为板卡供电。
虚拟串口
- 当插入 USB主机时，XDS-110将枚举为调试器和UART的虚拟COM端口。JP4 和JP5 控制选择来自MSP432E401Y 的哪个 UART连接到虚拟COM口；在默认配置的是UART0。
