SG3524控制的恒流源电路图

SG3524简介

SG3524是开关电源脉宽调制型控制器。应用于开关稳压器，变压器耦合的直流变换器，电压倍增器，极性转换器等。采用固定频率，脉冲宽度调制（脉宽调制）技术。输出允许单端或推挽输出。芯片电路包括电压调节器，误差放大器，可编程振荡器，脉冲指导触发器，两个末级输出晶体管，高增益的比较器，以及限流和关断电保护电路。

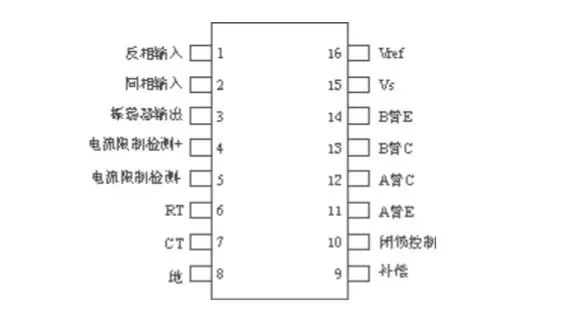

sg3524引脚及功能

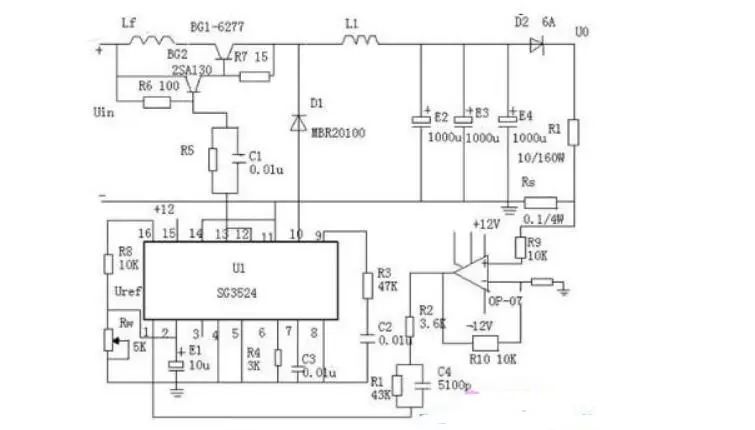

sg3524控制的恒流源电路图

采用开关电源的恒流源电路如下图所示。当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。与之相配套的散热器体积大大减小，同时脉冲变压器体积比工频变压器小了很多。因此采用
