一、TL594 PWM控制器（ DC-DC电源芯片 AC-DC控制器和稳压器）

数据： TL594 Pulse-Width-Modulation Control Circuit 数据表

【TL594】产品参数介绍、TL594数据手册、中英文PDF资料下载-TI资料-电子发烧友-电子发烧友网

描述

TL594 具有 UVLO 的 40V、0.2A 300KHz PWM 控制器

TL594器件集成了在单芯片上构建脉冲宽度调制（PWM）控制电路所需的所有功能。该器件主要设计用于电源控制，为系统工程师提供了灵活性，可根据特定应用定制电源控制电路。

TL594器件包含两个误差放大器，一个片上可调振荡器，死区时间控制（DTC）比较器，脉冲转向控制触发器，精度为1％的5V稳压器，欠压锁定控制电路和输出控制电路。

未提交的输出晶体管提供共发射极或射极跟随器输出能力。每个器件都提供推挽式或单端输出操作，并通过输出控制功能进行选择。这些器件的架构禁止在推挽操作期间输出两次脉冲的可能性。欠压锁定控制电路将输出锁定，直到内部电路工作。

特性

完整的PWM电源控制电路
200 mA接收器或源电流的未提交输出
输出控制选择单端或推挽操作
内部电路在任一输出端禁止双脉冲
可变死区时间提供对总范围的控制
内部稳压器提供稳定的5 V基准电源，调整至1％
电路架构允许轻松同步
欠压锁定（UVLO）用于低V CC 条件

参数与其它产品相比

PWM 与谐振控制器

	TL594	SG2524	SG3524	TL494
Topology	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull
Control Method	Voltage	Voltage	Voltage	Voltage
Vin (Min) (V)	-0.3	8	8	-0.3
Vin (Max) (V)	41	40	40	41
Frequency (Max) (kHz)	300	722	722	300
UVLO Thresholds On/Off (V)	6.1/6	N/A	N/A	N/A
Duty Cycle (Max) (%)	45	45	45	45
Gate Drive (Typ) (A)	0.2	0.05	0.05	0.2
Features	Adjustable Switching Frequency Dead Time Control Error Amplifier Multi-topology	Adjustable Switching Frequency Error Amplifier Multi-topology	Adjustable Switching Frequency Error Amplifier Multi-topology	Adjustable Switching Frequency Dead Time Control Error Amplifier Multi-topology
Rating	Catalog	Catalog	Catalog	Catalog
Operating Temperature Range (C)	-40 to 85 0 to 70	-25 to 85	0 to 70	-40 to 85 0 to 70
Pin/Package	16PDIP 16SO 16SOIC 16TSSOP	16PDIP 16SOIC	16PDIP 16SO 16SOIC	16PDIP 16SO 16SOIC 16TSSOP

TL594可以代换TL494吗？

可以。
1、有的电源电流取样电阻在电源的负端，而电压取样没有考虑电流取样电阻上的压降。
2、电流取样电阻一般很小，大约都在0.05欧以下，当通过的电流在几十毫安时，取样电阻两端的电压很小，调节恒流很闲难。

逆变器电路图介绍（TL494/555作逆变器/纯正弦波逆变器电路）

方框图 (1)

技术文档

数据手册（1）

TL594 具有 UVLO 的 40V、0.2A 300KHz PWM 控制器

https://www.ti.com/cn/lit/ds/symlink/tl594.pdf?ts=1720507732578&ref_url=https%253A%252F%252Fso.szlcsc.com%252F

TL594中文资料

【图】TL594中文资料

TL594中文资料

1.1 TL594的内部组成

TL594由基准电压产生电路(Reference Regulayor)、矩形波振荡器(Oscillator)、两个误差放大器(Error Amp)、死区比较器(Deadtime comparator)、脉宽调制比较器(PWM comparator)以及相关的输出电路等组成。

1.2 TL594的基本工作原理

一般情况下，触发器(FLIP-FLOF)的时钟信号为低电平时才会被选通，而该信号又受控于或门，其控制信号分别来自于死区比较器、PWM比较器、欠压锁定比较器。振荡器输出的正锯齿波分别加至死区比较器与PWM比较器的反向输入端。死区控制电压具有0.12 V的输入补偿电压，这样就限制了死区时间最起码要大于锯齿波周期的4％，即最大输出占空比(Duty cycle)为96％。TL594的PWM比较器的输入信号来自于两组误差放大器的输出端与反馈信号的综合。这样，当锯齿波信号高于控制信号时，或门输出低电平，触发器被选通，Q1、Q2将得到激励信号而输出脉宽随控制信号的高低而变化的脉冲信号。

TL594内置有5 V基准电源。在0～70℃范围内的温漂小于50 mV，而且该电压能达到±1.5％的精确度。

1.3 TL594引脚图及引脚功能

图 TL594引脚图

TL594的各引脚功能如下：

1、2脚：一组误差放大器的同向、反向输入端；

16、15脚：另一组误差放大器的同向、反向输入端；

3脚：两组误差放大器的输出端；

14脚：5 V电源端，用于各比较器电路的基准电压值来源，该脚的最大承受电流为10 mA；

7脚：GND；

13脚：工作方式选择端。若13与14脚相连，则两管为推挽式输出，此时的负载电流可以达到500mA；

6脚(RT)、5脚(CT)：振荡器的频率设置端，其频率为：fosc=1.1／RTCT。

4脚：死区时间设置引脚。该点的电压范围为0～3.3 V。 (本机为1.0 V)

12脚：7～41 V电源(本机12 V)。

9、10脚：输出端，可输出两相相差180°的脉冲。

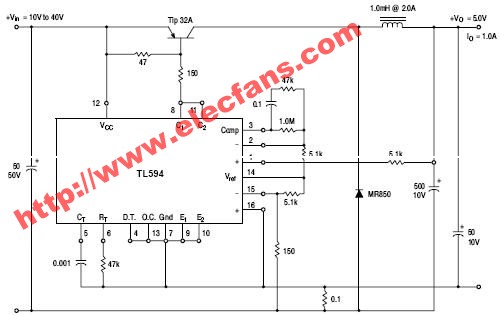

1.4 TL594应用电路图

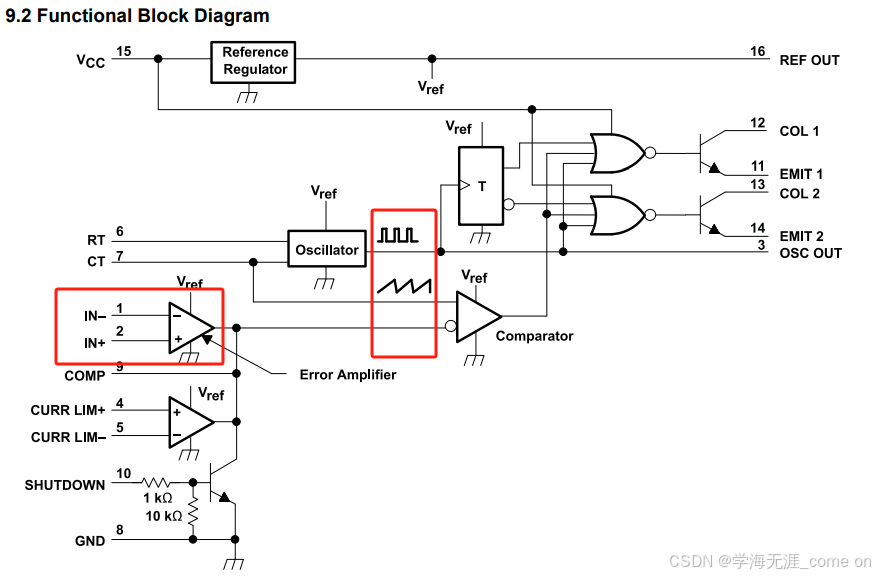

二、SG2524、SG3524稳压脉宽调制器规格书

https://www.ti.com/cn/lit/ds/symlink/sg3524.pdf?ts=1720157673801&ref_url=http%253A%252F%252Fwww.tichip.com%252FIC%252FSG3524.html

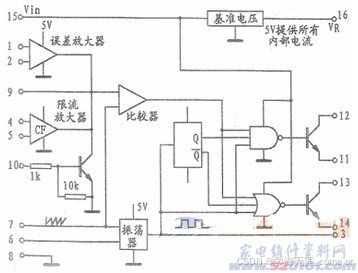

SG3524工作过程如下：

直流电源VS从脚15 接入后分两路，一路加到或非门；另一路送到基准电压稳压器的输入端，产生稳定的+5 V基准电压。+5 V再送到部（或外部）电路的其他元器件作为电源。振荡器脚7须外接电容CT，脚6须外接电阻RT。振荡器频率f由外接电阻RT 和电容CT决定，f=1.18/RTCT。本设计将Boost电路的开关频率定为10 kHz，取CT=0.22 uF，RT=5 kΩ；逆变桥开关频率定为5 kHz，取CT=0.22 uF， RT=10 kΩ。振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相端，比较器的反向端接误差放大器的输出。

误差放大器实际上是差分放大器，脚1为其反相输入端；脚2为其同相输入端。通常，一个输入端连到脚16 的基准电压的分压电阻上（应取得2.5 V的电压），另一个输入端接控制反馈信号电压。本系统电路图中，在DC/DC变换部分，G3524 的脚1接控制反馈信号电压，脚2接在基准电压的分压电阻上。误差放大器的输出与锯齿波电压在比较器中进行比较，从而在比较器的输出端出现一个随误差放大器输出电压高低而改变宽度的方波脉冲，再将此方波脉冲送到或非门的一个输入端。或非门的另两个输入端分别为双稳态触发器和振荡器锯齿波。双稳态触发器的两个输出端互补，交替输出高低电平，其作用是将PWM脉冲交替送至两个三极管V1及V2的基极，锯齿波的作用是加入了死区时间，保证V1及V2 两个三极管不可能同时导通。最后，晶体管V1及V2 分别输出脉冲宽度调制波，两者相位相差180度。当V1及V2脉冲并联应用时，其输出脉冲的占空比为 0%~90%；当V1及V2分开使用时，输出脉冲的占空比为0%~45%，脉冲频率为振荡器频率的1/2。

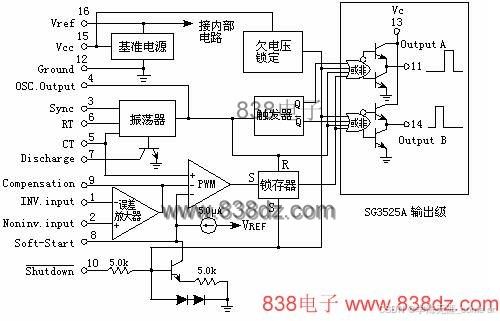

SG3525A 内部框图

参考下文：SG3525工作原理-

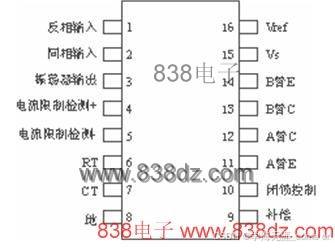

引脚定义

1.Inv.input(引脚1)：误差放大器反向输入端。在闭环系统中，该引脚接反馈信号。在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。在闭环系统和开环系统中，该端接给定信号。根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。该端通常接一只5 的软启动电容。

9.Compensation(引脚9)：PWM比较器补偿信号输入端。在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。该端接高电平时控制器输出被禁止。该端可与保护电路相连，以实现故障保护。
11.Output A（引脚11）：输出端A。引脚11和引脚14是两路互补输出端。
12.Ground(引脚12)：信号地。
13.Vc(引脚13)：输出级偏置电压接入端。
14.Output B（引脚14）：输出端B。引脚14和引脚11是两路互补输出端。
15.Vcc（引脚15）：偏置电源接入端。
16.Vref(引脚16)：基准电源输出端。该端可输出一温度稳定性极好的基准电压。

特点如下：

（1）工作电压范围宽：8—35V。
（2）5.1（11.0%）V微调基准电源。
（3）振荡器工作频率范围宽：100Hz—400KHz.
（4）具有振荡器外部同步功能。
（5）死区时间可调。
（6）内置软启动电路。
（7）具有输入欠电压锁定功能。
（8）具有PWM琐存功能，禁止多脉冲。
（9）逐个脉冲关断。
（10）双路输出（灌电流/拉电流）：mA(峰值)。

SG3525是用于驱动N沟道功率MOSFET

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

SG3525的工作原理

SG3525内置了5.1V精密基准电源，微调至 1.0%，在误差放大器共模输入电压范围内，无须外接分压电组。SG3525还增加了同步功能，可以工作在主从模式，也可以与外部系统时钟信号同步，为设计提供了极大的灵活性。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。由于SG3525内部集成了软启动电路，因此只需要一个外接定时电容。

     SG3525的软启动接入端（引脚8）上通常接一个5 的软启动电容。上电过程中，由于电容两端的电压不能突变，因此与软启动电容接入端相连的PWM比较器反向输入端处于低电平，PWM比较器输出高电平。此时，PWM琐存器的输出也为高电平，该高电平通过两个或非门加到输出晶体管上，使之无法导通。只有软启动电容充电至其上的电压使引脚8处于高电平时，SG3525才开始工作。由于实际中，基准电压通常是接在误差放大器的同相输入端上，而输出电压的采样电压则加在误差放大器的反相输入端上。当输出电压因输入电压的升高或负载的变化而升高时，误差放大器的输出将减小，这将导致PWM比较器输出为正的时间变长，PWM琐存器输出高电平的时间也变长，因此输出晶体管的导通时间将最终变短，从而使输出电压回落到额定值，实现了稳态。反之亦然。

     外接关断信号对输出级和软启动电路都起作用。当Shutdown（引脚10）上的信号为高电平时，PWM琐存器将立即动作，禁止SG3525的输出，同时，软启动电容将开始放电。如果该高电平持续，软启动电容将充分放电，直到关断信号结束，才重新进入软启动过程。注意，Shutdown引脚不能悬空，应通过接地电阻可靠接地，以防止外部干扰信号耦合而影响SG3525的正常工作。

     欠电压锁定功能同样作用于输出级和软启动电路。如果输入电压过低，在SG3525的输出被关断同时，软启动电容将开始放电。

     此外，SG3525还具有以下功能，即无论因为什么原因造成PWM脉冲中止，输出都将被中止，直到下一个时钟信号到来，PWM琐存器才被复位。

SG3524与SG3524主要区别和改进

作为SG3524的增强版本，SG3525在以下方面进行了改进。

1)增加欠电压锁定电路。

当SG3525输入电压低于8V时，控制器内部电路锁定，除基准电源和一些必要电路之外的所有电路停止工作，此时控制器消耗的电流极小。

2)增加了软启动电路。

引脚8为软启动控制端，该端可外接软启动电容。软启动电容由SG3525内部50 的恒流源进行充电。

3)提高了基准电源的精度。

SG3525中基准电源的精度提高了1%，而SG3524中基准电源的精度只有8%。

4)去除了限流比较器。

SG3525去除了SG3524中的限流比较器，改由外部关断信号输入端（引脚10）来实现限流功能，同时还具有逐个脉冲关断和直流输出电流限幅功能。实际使用中，一般在引脚10上接电流检测信号，如果过电流检测信号维持时间较长，软启动电容将被放电。

5)PWM比较器的反向输入端增加至两个。

在SG3524中，误差放大器输出端、限流比较器输出端和外部关断信号输入电路共用PWM比较器的反向输入端。在SG3525中对此进行了改进，使误差放大器输出端和外部关断信号输入电路分别送至PWM比较器的一个反向输入端。这样做的好处在于，避免了误差放大器和外部关断信号输入电路之间相互影响，有利于误差放大器和补偿网络工作精度提高。

6)增加了PWM琐存器。

为了使关断电路更可靠的工作，SG3525在其内部增加了PWM琐存器。PWM比较器输出信号首先送至PWM琐存器，琐存器由关断电路置位，由振荡器输出时间脉冲复位。当关断电路工作时，即使过电流信号立即消失，琐存器也可以维持一个周期的关断控制，直到下一周期时钟信号使琐存器复位为止。同时，由于PWM琐存器对PWM比较器的置位信号进行琐存，误差放大器上的噪声信号、振铃及其他信号在此过程中都被消除了。只有在下一个时钟周期才能重新复位，可靠性大大提高。

7)震荡器增加了同步端和放电端。

SG3524中的振荡器只有CT和RT两个引脚，其充电和放电回路是相同的。在SG3525中的振荡器除了CT和RT两个引脚外，又增加了一个同步端（引脚3）和一个放电端（引脚7）。RT的阻值决定了内部恒流源对CT充电电流的大小，而CT的放电则由引脚5和引脚7之间的外接电阻决定。将充电回路和放电回路分开，有利于通

过引脚5和引脚7之间的外接电阻来调节死区时间。这样SG3525的振荡频率由下式进行计算：
FOSC=1/[(0.7*RT+RD)*CT]
同步端（引脚3）主要用于多只SG3525之间的外部同步，同步脉冲的频率应比震荡频率FOSC略低一些。

8）改进了输出级的结构。

SG3525对SG3524输出级进行了改进，以适应功率MOS-FET的需要，其末级采用了推挽式电路，关断速度更快。
SG3525的输出级采用图腾柱式结构，其灌电流/拉电流能力超过200mA。
在单端变换器应用中，SG3525的两个输出端应接地，如图3

图3 单端变换起输出电路

当输出晶体管开通时，R1上会有电流流过，R1上的压降将使VT1导通。因此VT1是在SG3525内部的输出晶体管导通时间内导通的，因此其开关频率等于SG3525内部振荡器的频率。
当采用推挽式输出时，应采用如下结构，如图4

图4 推挽式输出

VT1和VT2分别由SG3525的输出端A和输出端B输出的正向驱动电流驱动。电阻R2和R3是限流电阻，是为了防止注入VT1和VT2的正向基极电流超出控制器所允许的输出电流。C1和C2是加速电容，起到加速VT1和VT2导通的作用。

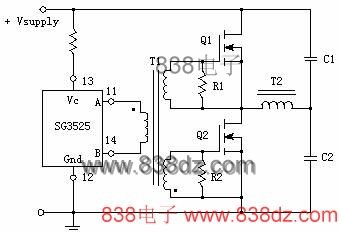

由于SG3525的输出驱动电路是低阻抗的，而功率MOSFET的输入阻抗很高，因此输出端A和输出端B与VT1和VT2栅极之间无须串接限流电阻和加速电容，就可以直接推动功率MOSFET，如图5。
