38译码器驱动数码管电路图

使用38译码器来驱动数码管来节省IO端口

（1）什么是38译码器？

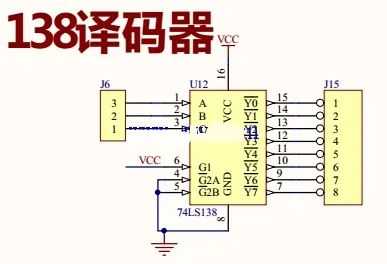

38译码器有3个输入端口A、B、C和8个输出端口Y0-Y7。由输入端口控制输出端口的值

（2）为什么要使用38译码器

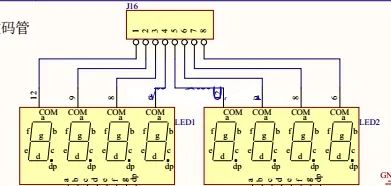

回想之前的驱动动态数码管的时候，一个段码端口控制显示的数字，一个com端口控制哪个数码管工作，段码端口接8个IO引脚，com端口接8个IO引脚。这样很浪费IO口资源，为了节省IO资源，使用38译码器接在com口，这样可以使用3个输入引脚控制8个com端口了。J15接到J16端口。

（3）为什么3个输入端可以控制8个输出端口值？

3个输入端口，每一个端口有两种状态（0或1），3个端口可以组成8中不同的状态。

（4）3个输入端口如何控制8个输出端口？

根据74LS138芯片的数据手册查询38译码器芯片的译码表即可。
