LED灯元器件极性的辨识

嘿哈黑yh

已于 2023-01-08 09:22:14 修改

阅读量1k

点赞数

文章标签： 51单片机

于 2023-01-08 09:17:37 首次发布

本文链接：https://blog.csdn.net/qq_66533320/article/details/128598128

版权

本文介绍了LED的两种主要封装形式：直插件，其中长脚代表阳极，短脚代表阴极；以及贴片式，正面颜色标识为阴极，背面有标记。这些信息对理解和使用不同类型的LED至关重要。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LED的封装图：

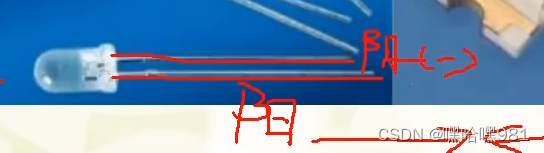

直插件：

（长脚阳，短脚阴）

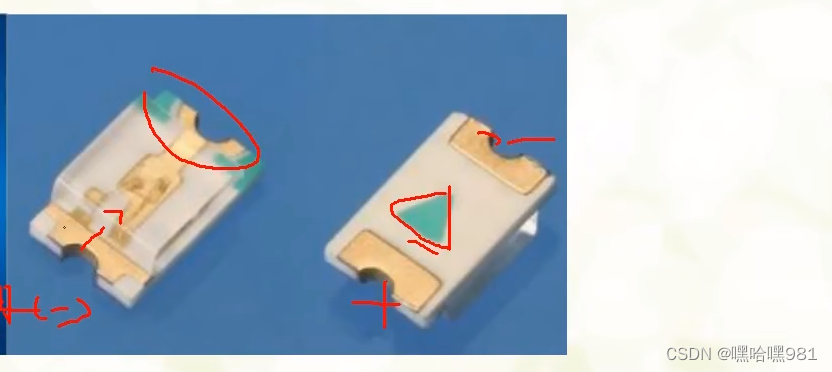

贴片式

（正面有颜色的是阴；反面有标识）
