如果想要使用IC618,工艺库PDK是必须安装的,这里以tsmc18rf工艺库为例,下附下载链接:
VMwave17、IC618、SPECTRE18、Calibre2019、patch文件、tsmc18rf工艺库最全百度网盘资源包链接:centos7-IC618-SPECTRE18-Calibre2019_免费高速下载|百度网盘-分享无限制 (baidu.com)
提取码: 7654
注意:工艺库涉及商业,所以网上资源寻找困难,而此处的工艺库作为学习使用。
1.本人主要参考文章转载:tsmc18rf工艺库安装教程_sanworldwar的博客-CSDN博客
2.本人辅助参考文章转载:台积电tsmc18rf、tsmcN65工艺安装说明_陆已十六的博客-CSDN博客
备注:
如果直接从Windows复制工艺库PDK至Centos7出现报错,建议使用共享文件夹进行文件传递。

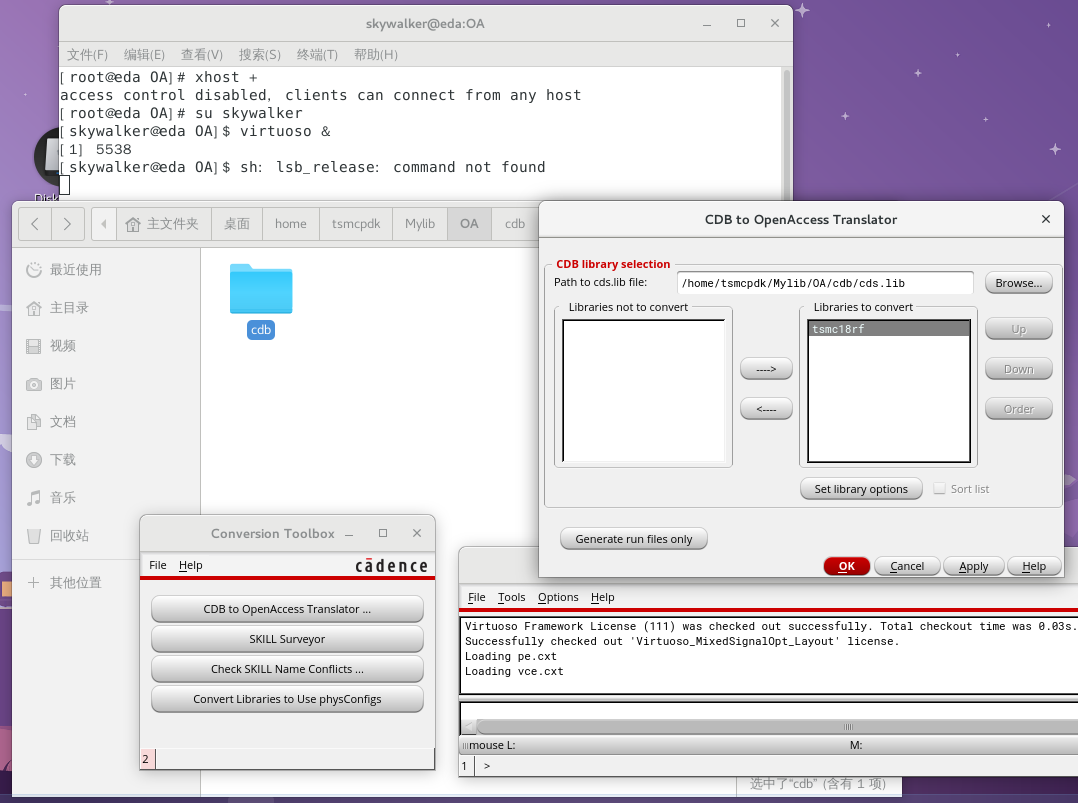

按照主要参考文章教程,在OA文件下进行如图所示操作,Libraries to convert下不一定会有tsmc18rf,此时是无法进行操作的(本人遇到过)。
解决方法是在Mylib文件夹目录下而非OA文件夹目录下打开Virtuoso进行操作,即在更上一层的目录进行同样的操作就可以看到tsmc18rf。此为本人找到的一种解决方式。

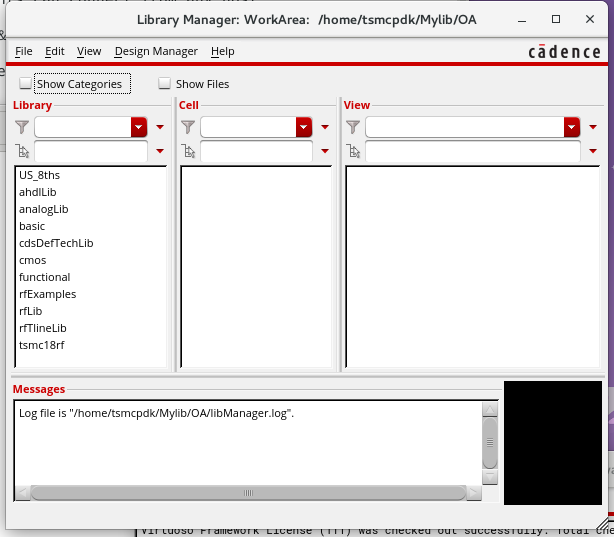

安装完毕后,可以在Library Manager里看到当前以及安装的工艺库PDK或工程(工程基于工艺库,但本人通常复制工艺库用于工程使用而非直接在原本的工艺库上进行操作,如下图中的cmos)。
3.过程中可能使用到的终端解压代码转载:Centos7压缩解压命令 - 码农教程 (manongjc.com)
并下附:
1-.tar格式 解压
tar xvf FileName.tar
打包
tar cvf FileName.tar DirNam
02-.gz格式 解压1
gunzip FileName.gz
解压2
gzip -d FileName.gz
压缩
gzip FileName
03-.tar.gz格式 解压
tar zxvf FileName.tar.gz
压缩
tar zcvf FileName.tar.gz DirName
04-.bz2格式 解压1
bzip2 -d FileName.bz2
解压2
bunzip2 FileName.bz2
压 缩
bzip2 -z FileName
05-.tar.bz2格式 解压
tar jxvf FileName.tar.bz2
压缩
tar jcvf FileName.tar.bz2 DirName
06-.bz格式 解压1
bzip2 -d FileName.bz
解压2
bunzip2 FileName.bz
07-.tar.bz格式 解压
tar jxvf FileName.tar.bz
08-.Z格式 解压
uncompress FileName.Z
压缩
compress FileName
09-.tar.Z格式 解压
tar Zxvf FileName.tar.Z
压缩
tar Zcvf FileName.tar.Z DirName
10-.tgz格式 解压
tar zxvf FileName.tgz
11-.tar.tgz格式 解压
tar zxvf FileName.tar.tgz
压缩
tar zcvf FileName.tar.tgz FileName
12-.zip格式 解压
unzip FileName.zip
压缩
zip FileName.zip DirName
13-.lha格式 解压
lha -e FileName.lha
压缩
lha -a FileName.lha FileName
14-.rar格式 解压
rar a FileName.rar
压缩
rar e FileName.rar
