Cadence IC618使用

提示：此博文仅记录博主在学习cadence ic618中遇到的问题，详细的教学请参考其他资料

---

前言

以下仅为个人学习记录。如有错误，欢迎指正，交流学习。

一、Cadence相关使用教程

1.1 工艺库的设置

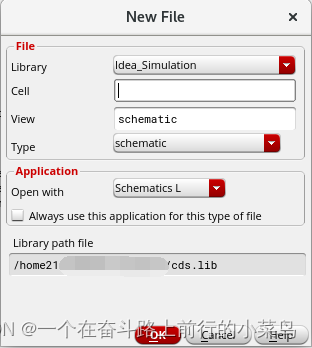

Cadence下可能存在多个cds.lib文件，但工艺库的定义一般只在软件指定的其中一个文件。此cds.lib的路劲设置可以在新建Cellview的时候看到。

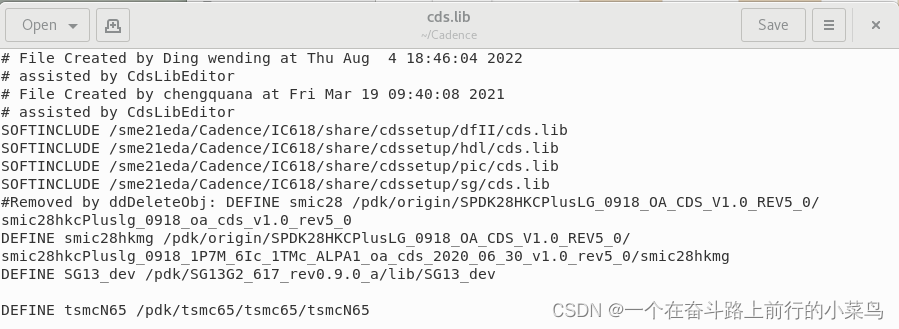

cds.lib工艺库的定义文件，可以参考修改定义自己的工艺库

---

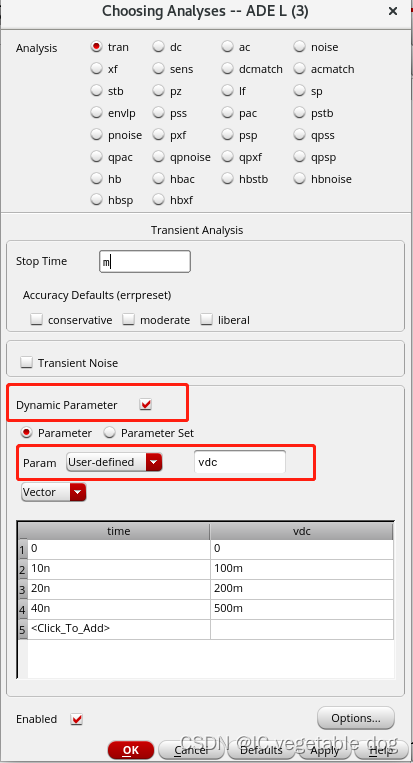

1.2 瞬态仿真下的变量参数修改

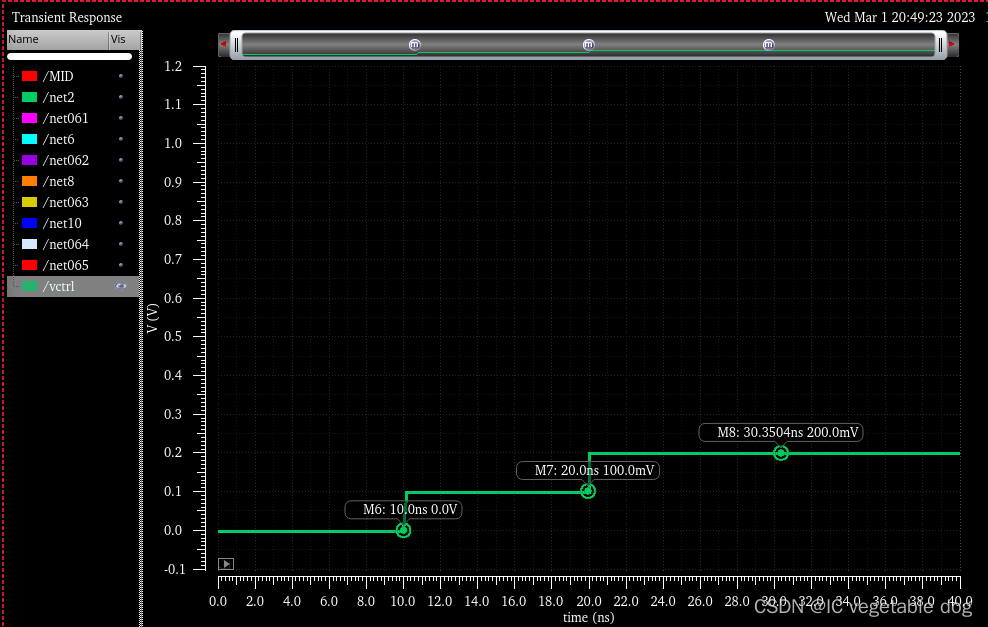

time代表时间节点，在某个设置的time节点以后，变量的值将刷新为新赋值的value

二、Analoglib中的理想MOS管不能进行电路仿真

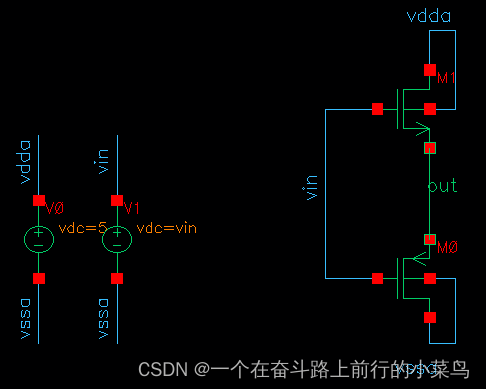

Analoglib中的理想MOS管不能进行电路仿真，否则会出现工艺库未定义的报错。比如我想对一个反相器进行仿真，使用了Analoglib中的nmos4与pmos4。使用specture进行仿真时，会有如下报错：

ERROR (SFE-23): "input.scs" 13: The instance `M0' is referencing an undefined model or subcircuit, `pmos4'. Either include the file containing the definition of `pmos4', or define `pmos4' before running the simulation.
ERROR (SFE
