工程制图平面投影练习

最新推荐文章于 2025-04-27 14:44:43 发布

答案资料

最新推荐文章于 2025-04-27 14:44:43 发布

阅读量250

点赞数

分类专栏：分子文章标签：平面 html 前端

本文链接：https://blog.csdn.net/qq_67692062/article/details/126148143

版权

编辑

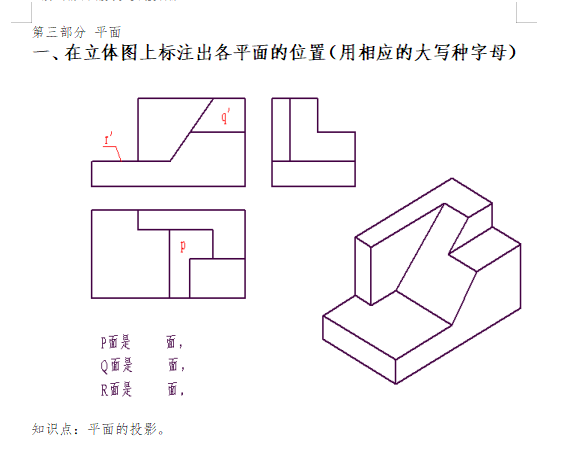

添加图片注释，不超过 140 字（可选）

编辑

添加图片注释，不超过 140 字（可选）

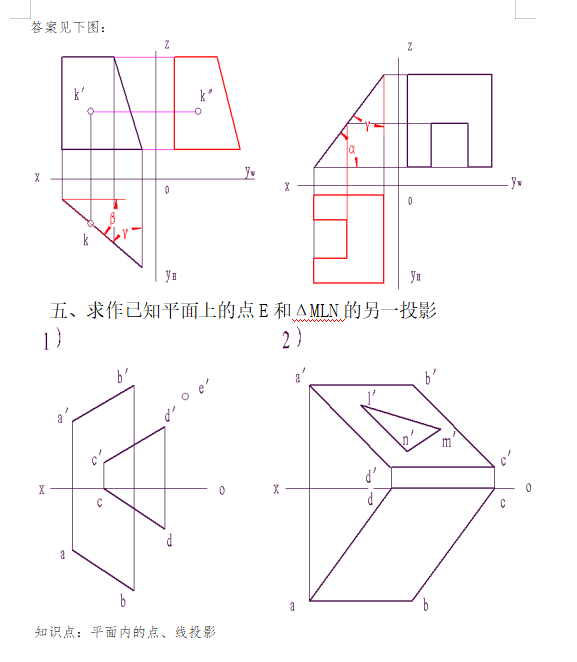

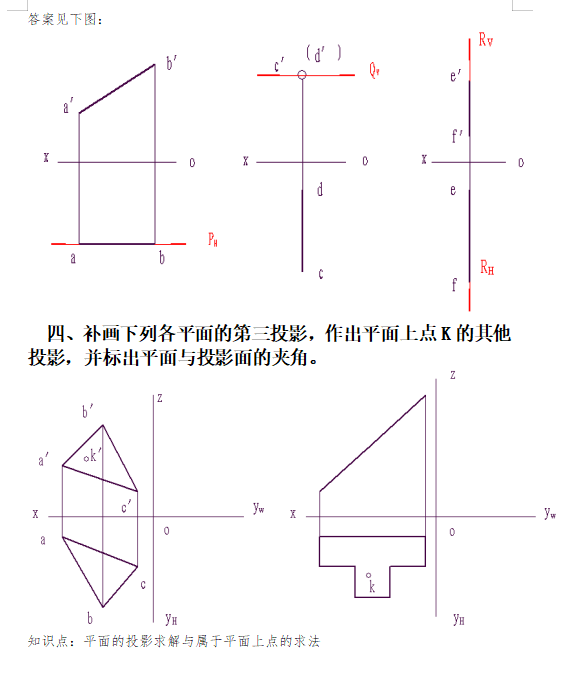

答案见下图：

编辑

添加图片注释，不超过 140 字（可选）

编辑

添加图片注释，不超过 140 字（可选）

编辑

添加图片注释，不超过 140 字（可选）
