电路分析基础第七章（电路数值极性表示法）

一. 参考点——零电位点

        在电力系统中，常选大地为参考点

        在电子线路中，常规定一条公共导线作为参考点，这条公共导线是众多元件的汇集点。

        在电路分析中，常常指定电路中的某节点为参考点

        参考点用接地符号表示

二. 节点电位与零电位点

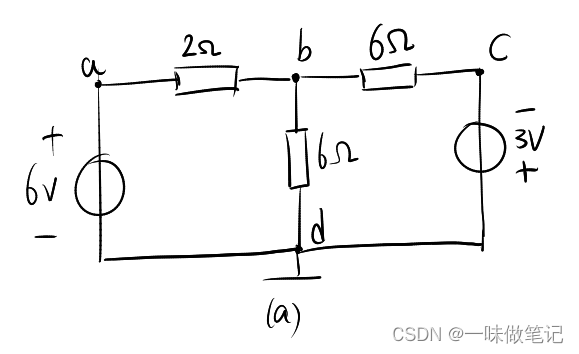

        如图（a），选d为参考点，b节点的电位 即为b点至参考点d的压降ubd，可记为ub。

        参考点又称为 “零电位点”。

三. 电路的数值极性表示法

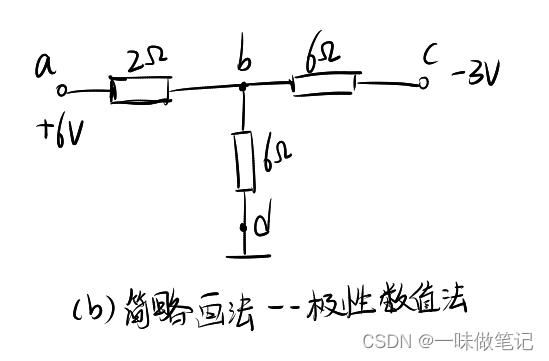

        根据以上特点，电子线路中常用一种简化的习惯画法——极性数值法，来简化有一端接地的电压源，如图b所示。

四.电压和电位的关系

        电压是两点之间的电位差，图（a）中节点d为参考点，则d点电位 ud = 0

        强调：电路中某点的电位随参考点选取位置的不同而改变；电压是两点之间的电位差，与参考点的选取无关。
