组合逻辑电路的设计

一、实验目的

1. 掌握组合逻辑电路的设计一般方法。

2. 学会运用mutisim进行设计电路逻辑功能验证仿真。

二、实验原理

根据给定的逻辑功能，设计出实现其逻辑功能的电路。

三、实验仿真仪器、元件

1．电脑和Mutisim仿真软件；

2．常见组合逻辑电路器件；

四、实验内容与步骤

1．组合逻辑电路的设计过程。

2.mutisim12电路图的编辑方法；

3.设计组合逻辑电路逻辑功能仿真与测试；

（1）设计一个少数服从多数，3人多路表决电路，用与或式、与非与非式两种方法实现；

（2）设计一个主裁判和2个副裁判功能电路（功能只有主裁判和1个以上副裁判同意才算成功），用与或式、与非与非式两种方法实现。

五、实验仿真结果及分析报告

multisim仿真电路图：

三人多路表决电路：

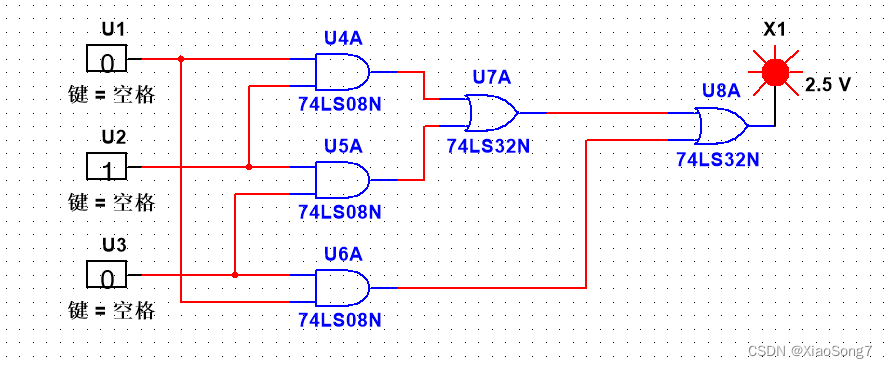

  与或式：

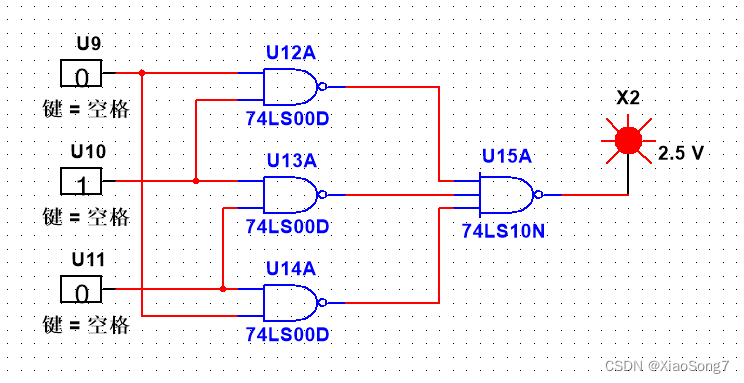

与非与非式：

一个主裁判和2个副裁判功能电路：

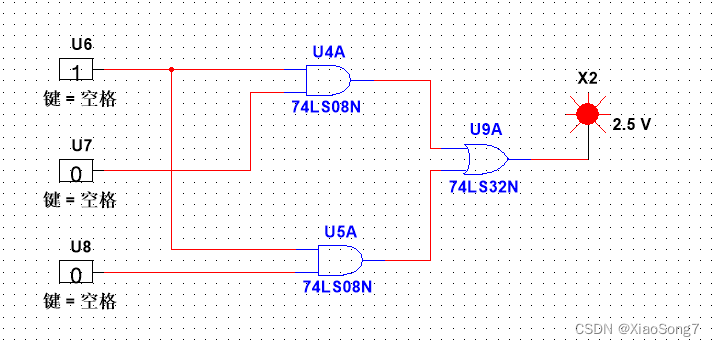

  与或式：

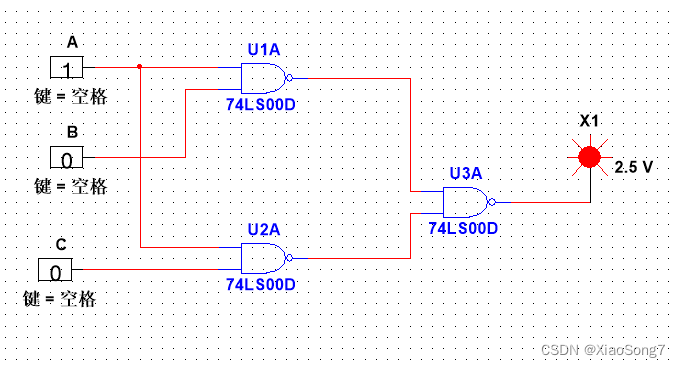

与非与非式：

分析：

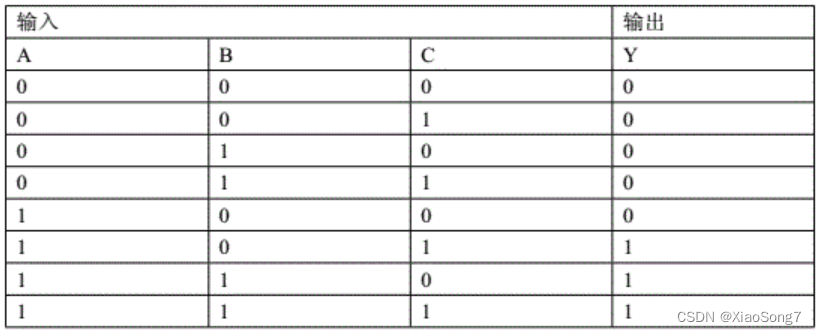

三人表决电路：

当输入端A、B、C中有两个或者两个以上的输入变量为“逻辑1”的时候，输出端才输出“逻辑1”，其余情况输出端都输出“逻辑0”，故实现了三人表决电路。

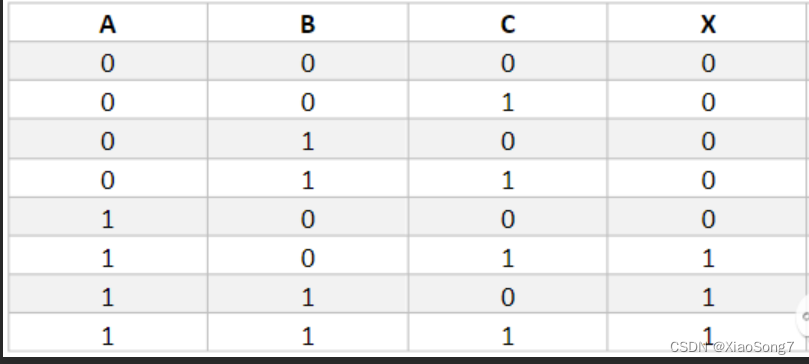

一个主裁判和2个副裁判功能电路：

当输入端A为“逻辑1”，B、C端中有一个端子输入“逻辑1”，输出端输出“逻辑1”，其余情况都输出“逻辑0”，故实现了一个主裁判和2个副裁判的裁决功能。
