一、实验目的
1. 熟悉门电路逻辑功能;
2. 学会运用mutisim进行门电路逻辑功能验证仿真。
二、实验原理
利用与非门、或非门和异或门的性质,来实现反相器(非门)功能。
三、实验仿真仪器、元件
1.电脑和Mutisim仿真软件;
2.常见逻辑门芯片:与非门、或非门、异或门。
四、实验内容与步骤
1.利用multisim进行对应逻辑电路图的设计
2.逻辑门电路逻辑功能仿真与测试
3.逻辑电路的逻辑关系变换,用与非门、或非门和异或门来实现反相器(非门)功能,并进行仿真测试。
五、实验仿真结果及分析报告

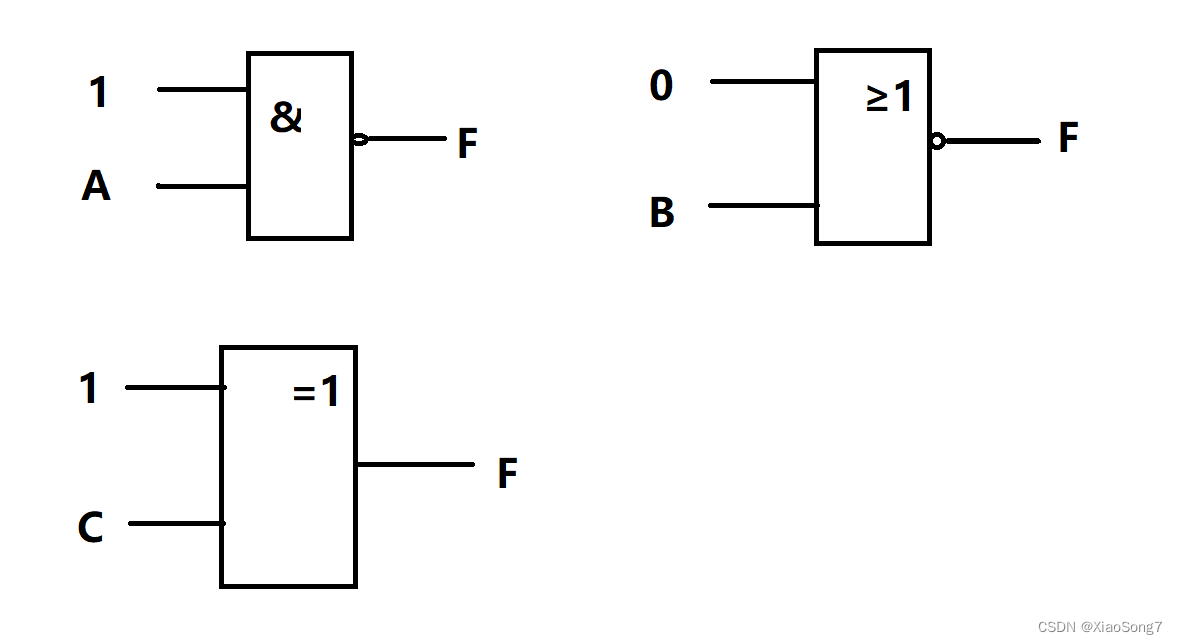

1.逻辑电路图如下:

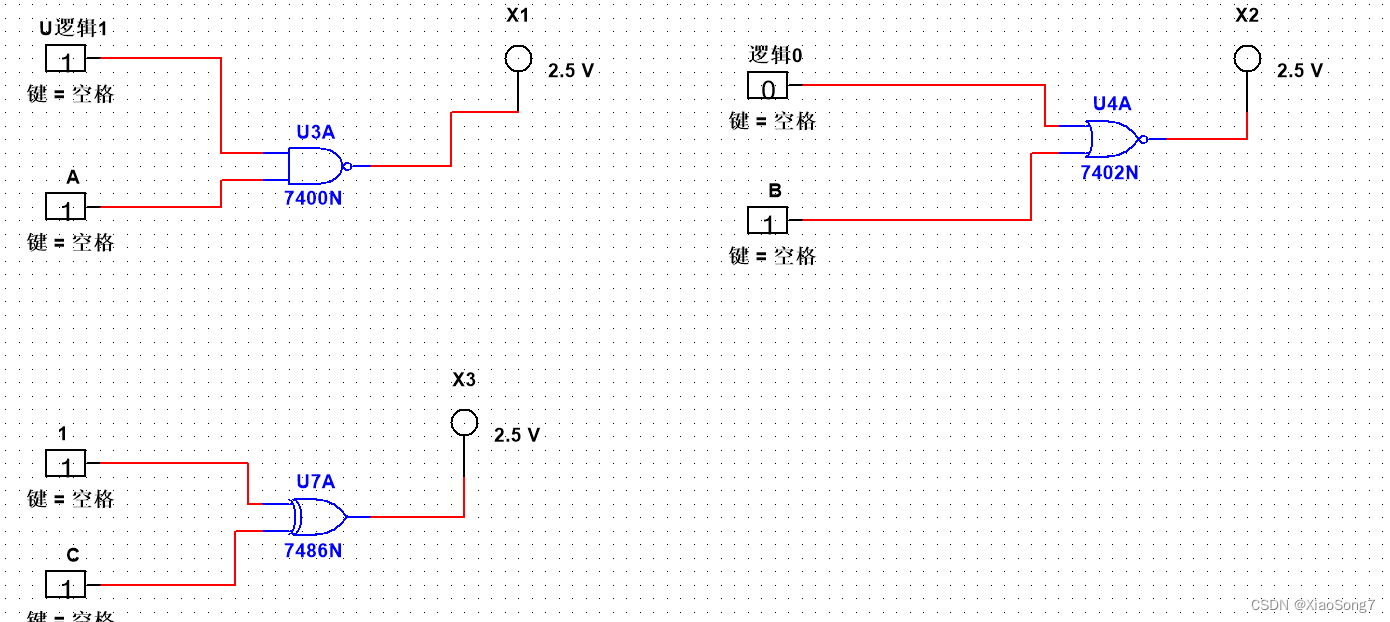

2. 通过mutisim 仿真软件画出仿真电路图(截图):

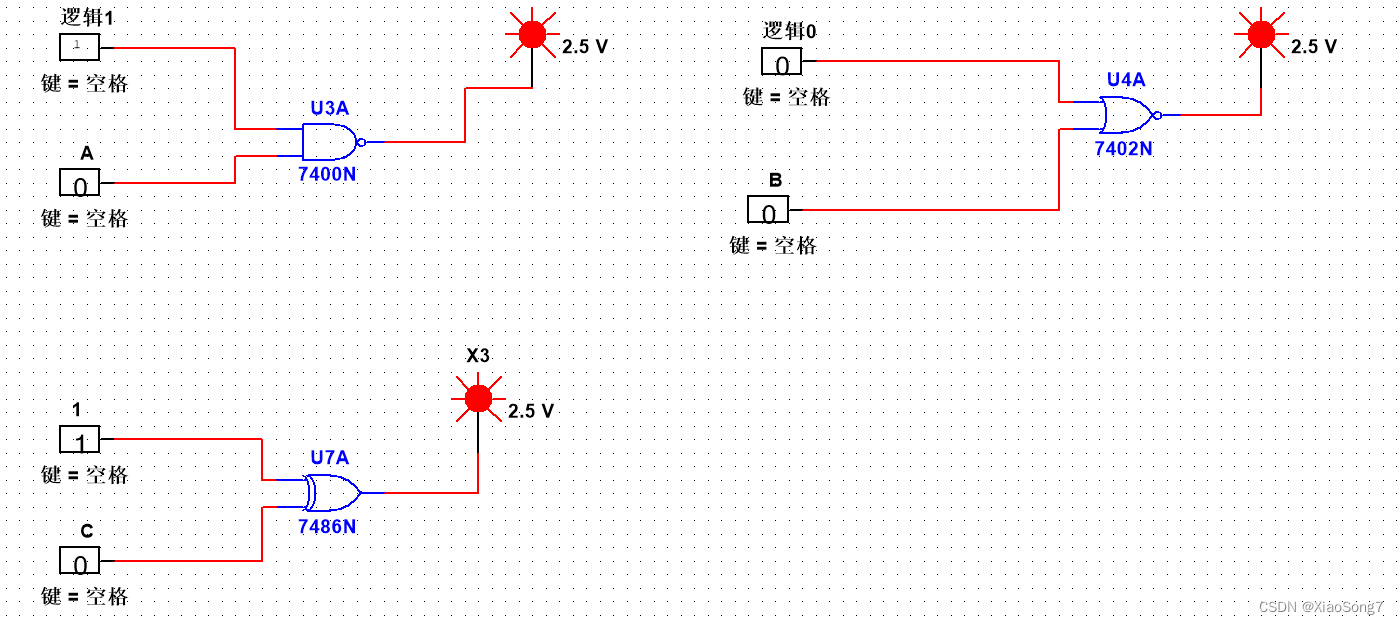

3. 对以上门电路进行功能仿真和测试,并记录仿真结果图(截图);

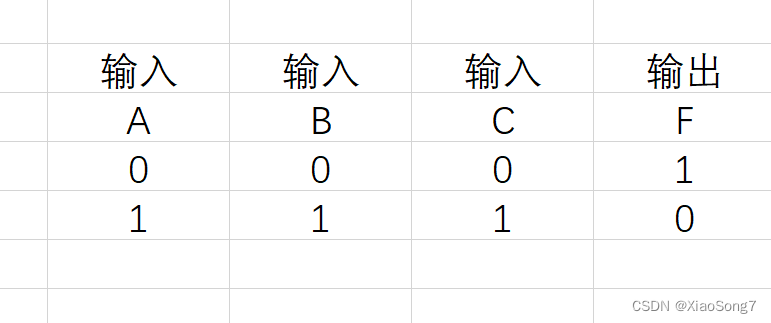

分析:根据以上数据得知:
1.对“与非门”当其余端子输入“逻辑1”,当输入端子A输入为“1”时,对应输出F为0;当输入端子A输入为“0”时,对应输出F为“1”。
2.对“或非门”当其余端子输入“逻辑0”,当输入端子B输入为“1”时,对应输出F为“0”;当输入端子B输入为“0”时,对应输出F为“1”。
3.对“异或门”当其余端子输入“逻辑0”,当输入端子C输入为“1”时,对应输出F为“0”;当输入端子C输入为“0”时,对应输出F为“1”。
从以上分析可知,“与非门”、“或非门”“异或门”可以实现反相器(非门)的功能
