简单的复位（Reset）电路分析：

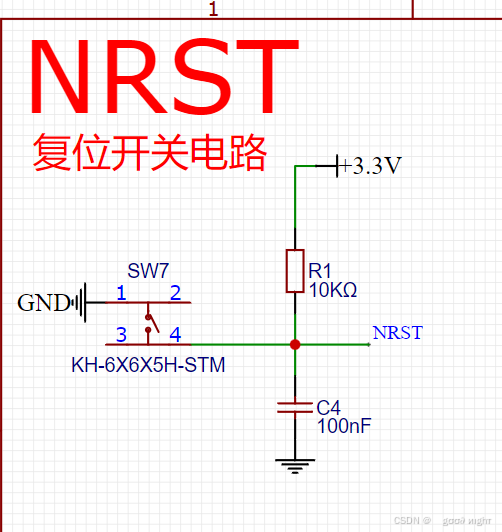

这个电路是一个简单的复位（Reset）电路，通常用于微控制器或其他数字电路中。下面是对该电路的分析：

1. R1（电阻）：这是一个上拉电阻，阻值为10kΩ。它连接在NRST引脚和+3.3V电源之间。当开关SW7没有被按下时，R1将NRST引脚拉高到+3.3V，保持电路处于正常工作状态。

2. NRST（复位引脚）：这微控制器或其他是连接到数字电路的复位引脚。当这个引脚被拉低到地（GND）时，电路会复位。
3. SW7（开关）：这是一个手动复位开关。它有四个引脚，其中1和2是开关的两端，3和4是开关的公共端。当开关被按下时，1和3或2和4会短路，这取决于开关的设计。

4. C4（电容）：这是一个去耦电容，容量为100nF。它连接在NRST引脚和地之间。这个电容的作用是在开关被按下时提供一个短暂的低电平，确保复位信号的稳定。同时，它也可以滤除电源上的高频噪声，防止误触发复位。

5. 工作原理：

   • 当开关SW7未被按下时，R1将NRST引脚拉高到+3.3V，电路正常工作。
   • 当开关SW7被按下时，NRST引脚被直接连接到地，电容C4开始放电，NRST引脚被拉低，触发复位。
   • 一旦开关SW7被释放，R1再次将NRST引脚拉高，电容C4重新充电，电路结束复位状态，重新启动。

6. 电路特性：

   • 这个电路提供了一个手动复位功能，允许用户在需要时重置电路。
   • 上拉电阻R1确保了在没有外部干扰时，NRST引脚保持在高电平。
   • 电容C4提供了去耦和滤波功能，有助于稳定复位信号。

这个电路是数字电路设计中非常常见的复位电路设计，简单而有效。

那我们思考一下如果不加100nF去耦电容行不行

在复位电路中，100nF去耦电容（C4）的作用主要是为了确保复位信号的稳定性和可靠性。如果不加这个去耦电容，可能会带来以下几个问题：

1. 复位信号不稳定：在开关SW7被按下时，如果没有去耦电容，复位信号可能会因为电路中的寄生电感和电阻而产生振荡或延迟，导致复位过程不够干净，可能无法可靠地复位微控制器。

2. 电源噪声影响：电源线上的噪声可能会通过复位引脚（NRST）影响微控制器。去耦电容可以提供一个低阻抗路径，将这些高频噪声旁路到地，减少对复位信号的干扰。

3. 防止误触发：去耦电容可以减少电源线上的瞬态变化对复位引脚的影响，防止因为电源波动而误触发复位。

4. 提高抗干扰能力：去耦电容有助于提高电路的抗干扰能力，尤其是在电磁环境复杂或电源质量不高的情况下。

5. 确保复位信号的宽度：在某些微控制器中，复位信号需要保持一定的时间宽度。去耦电容可以确保在开关SW7被按下后，复位信号能够持续足够的时间，满足微控制器的要求。

总的来说，虽然在某些情况下，如果没有去耦电容电路可能仍然能够工作，但这会降低电路的稳定性和可靠性。在设计电路时，添加去耦电容是一个良好的实践，可以减少潜在的问题。
