【外围电路】复位电路

单片机为什么需要复位电路

1. 确保初始状态确定性

• 问题：单片机上电时，内部寄存器、程序计数器等处于未知状态（随机值），可能导致程序跑飞或硬件失控。
• 解决：复位电路强制单片机在启动时将寄存器和程序计数器重置为预设值（如 PC = 0x0000），使程序从 main() 或启动代码开始执行。

---

2. 处理电源不稳定性

• 问题：电源上电或波动时，电压可能缓慢上升或存在噪声，若单片机在电压未达到稳定阈值时启动，会导致逻辑错误或数据损坏。
• 解决：复位电路延迟单片机启动时间，等待电源电压稳定（达到 V_{CC} 的阈值）后再解除复位，防止低压运行。

---

3. 恢复系统故障

• 问题：程序可能出现死循环、堆栈溢出、外部干扰等异常情况，导致系统卡死。
• 解决：
  • 按键复位：通过手动复位强制重启系统。
  • 看门狗定时器（Watchdog Timer, WDT）：若程序未定期“喂狗”，硬件自动触发复位。

---

4. 同步外设初始化

• 需求：单片机外设（如 ADC、定时器、通信模块）需要明确的初始化流程。
• 解决：复位后，所有外设回归默认状态，便于以统一配置重新初始化，避免残留状态干扰功能。

---

5. 应对电磁干扰（EMI）

• 问题：工业或高噪声环境中，电磁干扰可能触发内部逻辑错误。
• 解决：复位电路提供“重启”机制，作为容错设计的一部分。

---

6. 典型复位场景

1. 上电复位（Power-On Reset, POR）：
   • 电源接入时，RC 电路延迟复位信号，确保电压稳定后解除复位。
2. 手动复位：
   • 通过按键强制重启，用于调试或紧急恢复。
3. 看门狗复位：
   • 程序异常时自动触发，提高系统鲁棒性（依赖硬件设计）。

---

无复位电路的潜在风险

• 随机启动：程序可能从任意内存地址开始执行，导致不可预测行为。
• 设备损坏：初始化缺失可能使 GPIO、PWM 等外设输出危险信号（如短路）。
• 数据错乱：未正确初始化的外设（如 UART、SPI）可能发送错误数据。

---

如何选择复位电路类型？

1. 简单应用
   • 低可靠性场景（如玩具、简单控制）：RC 复位电路即可满足需求。
2. 复杂系统
   • 工业、医疗等场景：使用专用复位芯片（如 MAX809/810），支持精准电压监控和抗干扰。
3. 极端环境
   • 高噪声或高可靠性需求：结合 RC 电路、看门狗定时器和手动复位。

---

总结

复位电路是单片机系统的“保险丝”，确保所有操作从一个稳定、可控的起点开始。其本质是通过 硬件约束 弥补软件或电源的不可靠性，是嵌入式系统设计中最基础的可靠性保障机制。

复位电路核心：电容充放电

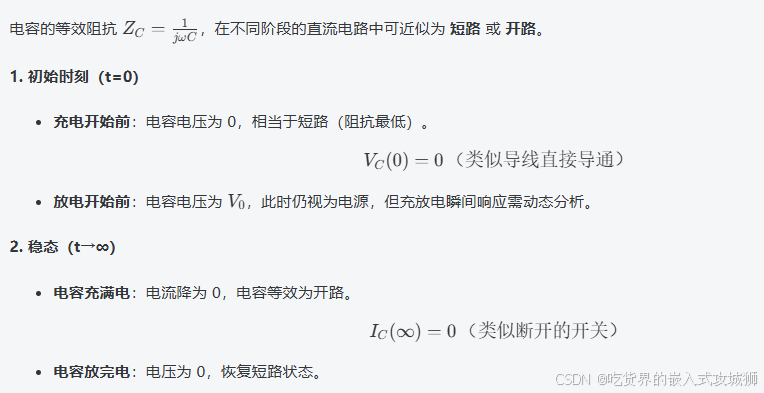

一、电容的短路与开路特性

---

二、电容充放电过程详解

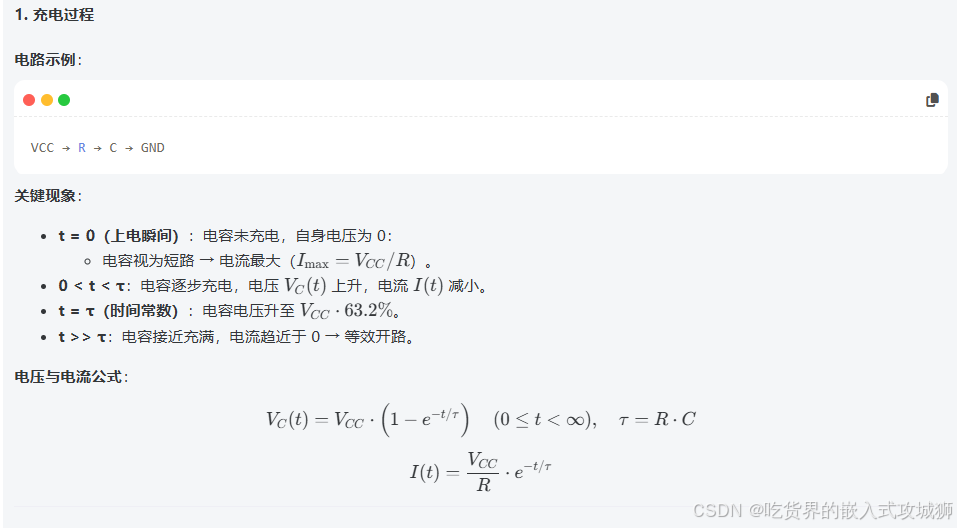

1. 充电过程

---

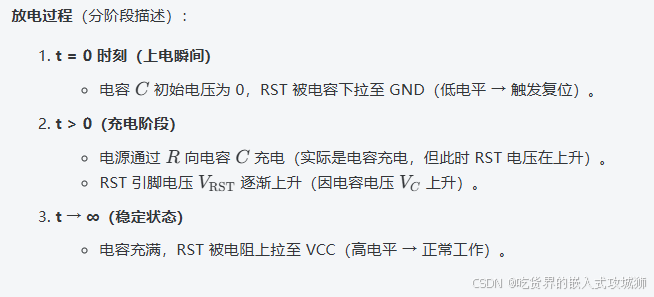

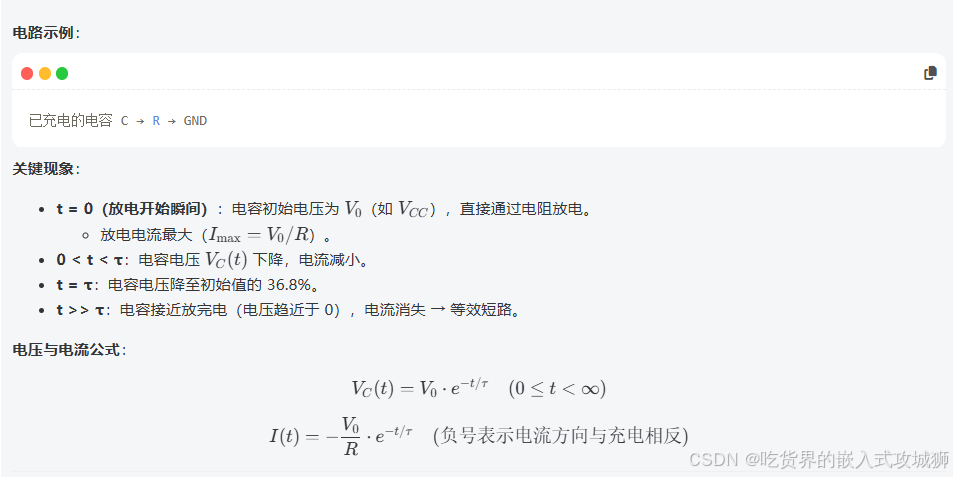

2. 放电过程

---

三、短路与开路的实际现象

1. 电容作为短路的场景

• 初始化阶段（充电或放电的起始瞬间）：
  • 例如：上电瞬间，未充电的电容直接将 RST 引脚短暂拉至 GND/VCC。
  • 现象：电流骤增，电压突变。

2. 电容作为开路的场景

• 稳态阶段（充电/放电完成）：
  • 例如：电容充满后，复位引脚电压仅由电阻决定。
  • 现象：电流为零，电压稳定。

---

四、RC 充放电的核心公式及应用

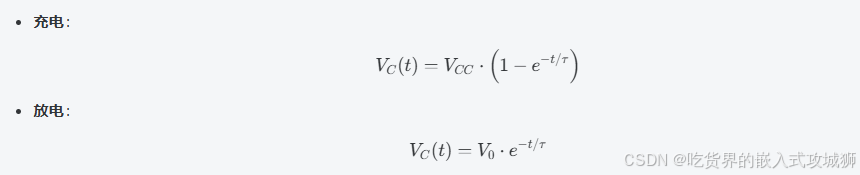

1. 计算任意时刻的电压

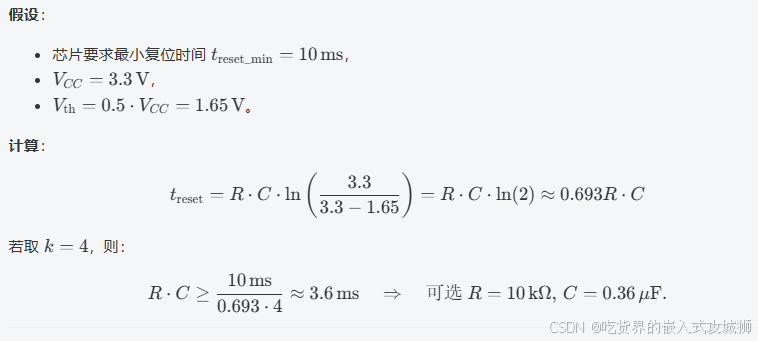

2. 复位时间设计案例

---

五、常见误区澄清

1. 误区：“电容充电完成后会永久保持电压。”
   实际：电容存在漏电流（尤其电解电容），长期放置会缓慢放电（时间尺度可能为分钟至小时）。

2. 误区：“时间常数 ( \tau ) 是充/放电完成所需时间。”
   实际：( \tau ) 是达到终值 63%（充电）或 37%（放电）的时间，完成充放电需约 ( 5\tau )。

3. 误区：“低电平复位电路的电容需要额外接地。”
   实际：低电平复位电路的电容已经接地（如 RST 引脚通过电容到 GND）。

---

六、总结

电容在复位电路中的行为是动态过程：

1. 上电瞬间：电容等效短路 → 强制复位引脚为有效电平。
2. 充/放电中：电压按指数规律变化 → 维持复位信号的合理时间。
3. 稳态时：电容等效开路 → 复位结束，系统进入工作模式。

设计的核心公式是 ( \tau = R \cdot C )，通过选择电阻和电容值精确控制复位时间，确保系统可靠初始化。

复位电路

高电平复位电路（Active-High Reset）

特点：此单片机的复位引脚在正常工作时需保持低电平（复位信号为高电平有效）。
工作原理：

1. 上电复位：电源开启瞬间，电容 $C$ 两端电压不能突变，相当于短路，RST 引脚电压被上拉至 $V_{CC}$ ，触发复位。
2. 充电过程：电流通过电阻$R$ 对$C$充电，随着电容电压上升，RST 电压逐渐降低。当 RST 电压低于复位阈值时，复位完成。
3. 稳态：电容充电完成后，电流降为零，RST 引脚被电阻下拉至 GND，保持低电平，单片机进入正常工作状态。

换种说法：

---

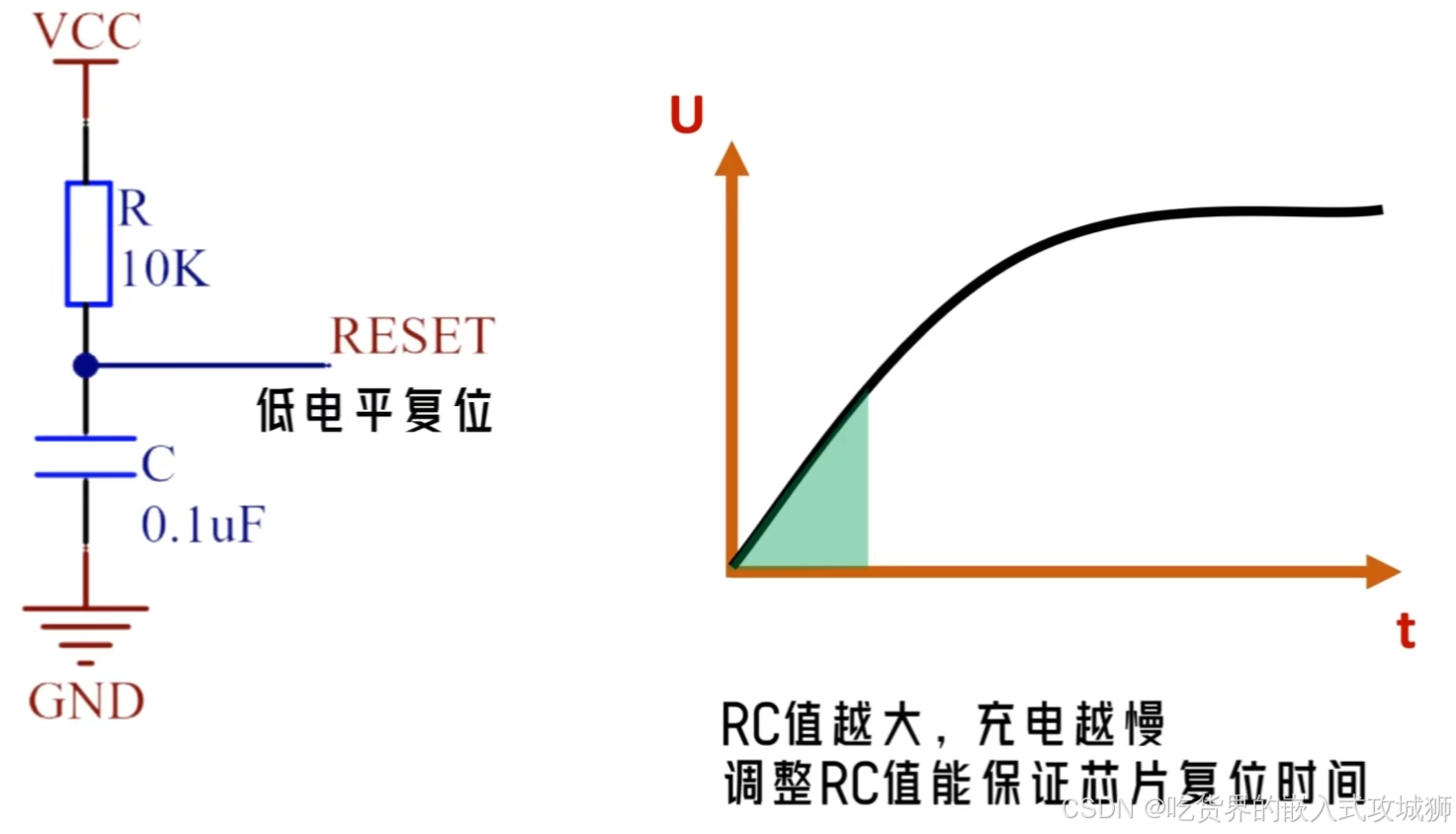

低电平复位电路（Active-Low Reset）

特点：此单片机的复位引脚在正常工作时需保持高电平（复位信号为低电平有效）。
工作原理：

1. 上电复位：上电瞬间电容$C$ 短路，RST 引脚电压被拉至 GND，触发复位。
2. 充电过程：电源通过电阻$R$对$C$充电，RST 电压随充电逐渐升高。
3. 稳态：电容充满后，RST 引脚被电阻上拉至$V_{CC}$，保持高电平，单片机正常工作。

换种说法：

---

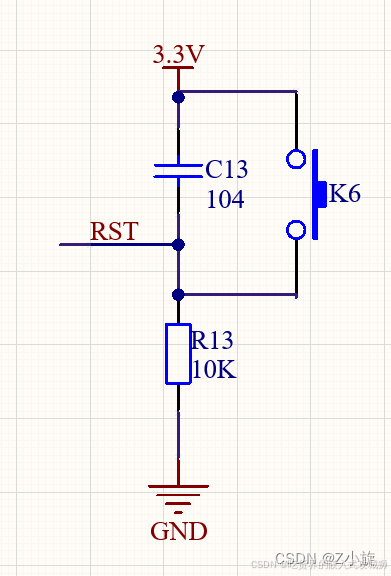

高电平按键复位电路

特点：手动按键触发高电平复位（复位信号高有效）。
工作原理：

1. 上电复位：与低电平复位电路类似，上电瞬间 RST 保持低电平，随后被上拉至高电平。
2. 按键复位：按下按键时，RST 引脚通过开关直接接至$V_{CC}$，产生高电平复位信号。松开按键后，电容$C$ 通过电阻$R$ 快速充电，RST 恢复低电平，结束复位。

---

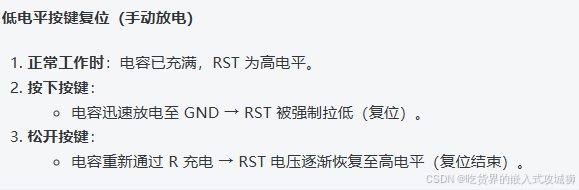

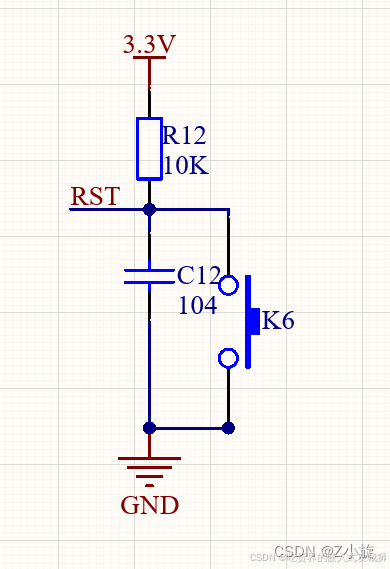

低电平按键复位电路

特点：手动按键触发低电平复位（复位信号低有效）。
工作原理：

1. 上电复位：上电时电容$C$放电使 RST 短暂接地（低电平），随后被上拉至高电平。
2. 按键复位：按下按键强制 RST 接地，产生低电平复位信号；松开后，电容通过电阻充电，RST 逐渐上升至高电平，结束复位。


怎么根据需求来计算保证芯片复位时间

计算复位电路的充电/放电时间本质上是对 RC 电路充放电时间常数（τ） 的分析。以下是具体方法：

---

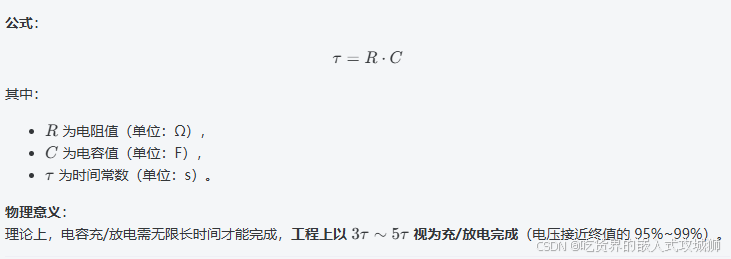

1. 理解 RC 时间常数（τ）

---

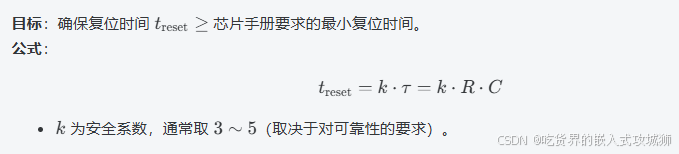

2. 复位时间计算公式

---

3. 具体场景分析

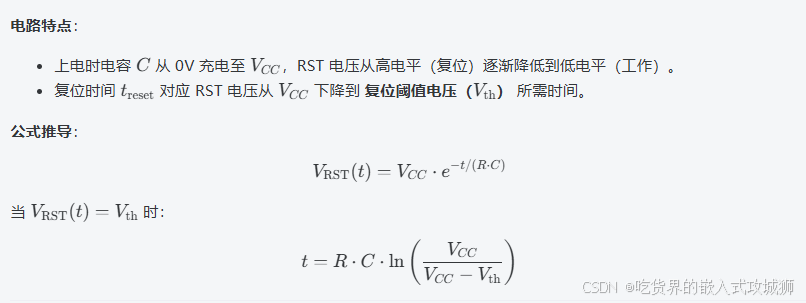

(1) 高电平复位电路（RC 充电）

---

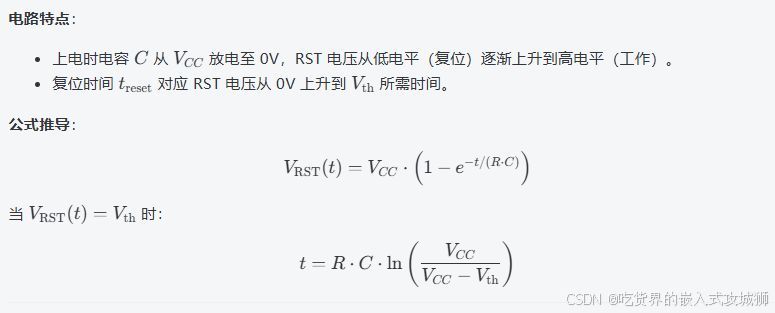

(2) 低电平复位电路（RC 放电）

---

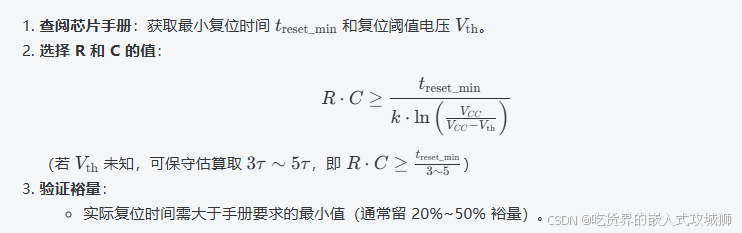

4. 设计步骤

---

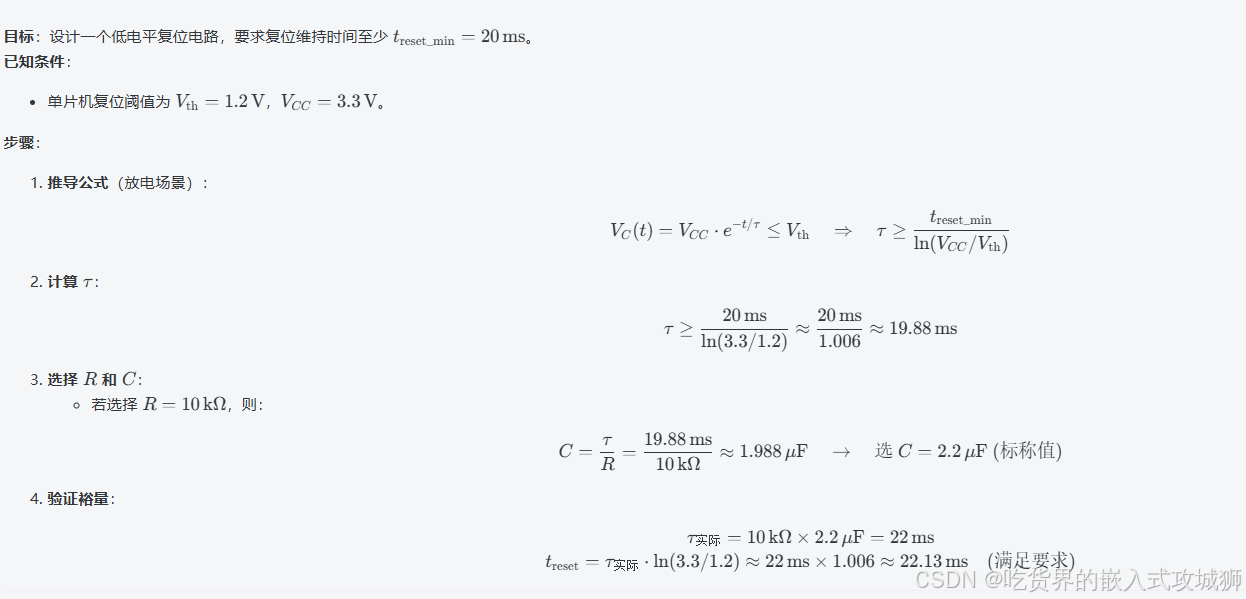

5. 示例

---

6. 关键注意事项

• 电阻 $R$ 的阻值不宜过大（避免漏电流干扰信号）或过小（增加功耗）。
• 电容 $C$ 的容值不宜过小（易受噪声干扰）或过大（可能超出元件尺寸限制）。
• 按键复位需考虑触点抖动问题，必要时并联去抖电容（典型值 $0.1\mu F$）。
