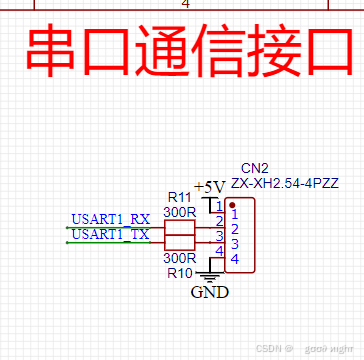

串口通信接口模块原理图

1. 引脚分配：

   • 第1针（Pin 1）：连接到+5V电源。
   • 第2针（Pin 2）：连接到USART1_RX，这是串行通信的接收端。
   • 第3针（Pin 3）：连接到USART1_TX，这是串行通信的发送端。
   • 第4针（Pin 4）：连接到GND，即地线。

2. 电阻：在USART1_RX和USART1_TX线上各有一个300欧姆的电阻（R10和R11）。这些电阻可能用于限流或匹配阻抗，以减少信号反射和提高信号完整性。

3. 用途：这个接口可以用于将微控制器或其他具有USART功能的设备连接到外部设备，如计算机或其他串行设备，以进行数据通信。

4. 电源和地：电路提供了+5V电源和地线，这是大多数微控制器和其他数字电路所需的基本电源要求。

这个原理图是一个基本的串口通信接口设计，适用于需要通过串行通信进行数据传输的应用。
