故障检测和过程监控是工业生产中至关重要的环节，直接关系到生产安全、产品质量和运营效率。传统的过程监控方法，如统计过程控制（SPC），往往依赖于对单一变量的监控，难以有效处理工业过程中普遍存在的变量间复杂相关性。面对日益复杂的工业过程和海量数据，如何准确、高效地检测出异常并进行故障诊断，成为工业界和学术界共同关注的焦点。基于典型相关分析（Canonical Correlation Analysis, CCA）的故障检测和过程监控算法，凭借其能够有效挖掘和利用过程变量间的关联信息，在多变量过程监控领域展现出强大的优势。本文将深入探讨基于CCA的故障检测和过程监控算法，从理论基础、算法流程、优势与局限性以及发展趋势等方面进行详细分析。

一、典型相关分析的理论基础

典型相关分析是一种研究两组变量之间相关性的多元统计方法。其核心思想是寻找两组变量的线性组合，使得这两组新的线性组合之间的相关系数最大。具体而言，假设有两组变量X（p维）和Y（q维），CCA旨在找到两个权重向量a（p维）和b（q维），使得线性组合U = a'X和V = b'Y之间的相关系数ρ最大化，即：

ρ = corr(U, V) = corr(a'X, b'Y)

通过求解特征值问题，可以得到多个典型的相关变量对（U1, V1）, (U2, V2), ..., (Uk, Vk)，其中k = min(p, q)。每个典型变量对代表着两组变量间的一种潜在相关模式，其相关系数ρk反映了该模式的强度。这些典型变量彼此不相关，按照相关系数的大小依次排序，从而揭示了X和Y两组变量间的主要关联结构。

在故障检测和过程监控的应用中，通常将正常工况下的过程数据作为训练集，通过CCA学习过程变量间的正常相关模式。然后，利用学习到的模型对新的过程数据进行分析，判断其是否偏离了正常工况下的相关模式，从而实现故障检测。

二、基于CCA的故障检测算法流程

基于CCA的故障检测算法通常包含以下几个步骤：

数据预处理： 收集历史正常工况下的过程数据，并进行标准化处理。标准化处理包括中心化和标准化，消除不同变量间量纲和数值范围的差异，使其具有可比性。
构建数据矩阵： 将过程变量分为两组，X和Y，可以根据经验或先验知识进行划分。例如，可以将输入变量作为X，输出变量作为Y；或者将具有直接物理关系的变量划分为不同的组。
计算典型相关变量： 利用正常工况下的数据，通过CCA算法计算出典型变量对(U1, V1), (U2, V2), ..., (Uk, Vk)和对应的典型相关系数ρ1, ρ2, ..., ρk。选取前m个显著的典型变量对（通常根据累计解释方差贡献率选取，例如累计贡献率达到90%以上）作为后续故障检测的依据。
构建监控统计量： 基于选取的典型变量对，构建合适的监控统计量。常用的监控统计量包括：
- T²统计量： 用于监控典型变量U和V的空间分布，衡量新的数据点与正常工况下典型变量分布的偏离程度。其计算公式如下：

  T² = (U_new - μ_U)'Σ_U⁻¹(U_new - μ_U) + (V_new - μ_V)'Σ_V⁻¹(V_new - μ_V)

  其中，U_new和V_new为新的数据点计算得到的典型变量，μ_U和μ_V为正常工况下典型变量的均值，Σ_U和Σ_V为正常工况下典型变量的协方差矩阵。
- Q统计量（残差统计量）： 用于监控模型残差，衡量新的数据点与模型的拟合程度。其计算公式如下：

  Q = ||X_new - X_hat||² + ||Y_new - Y_hat||²

  其中，X_new和Y_new为新的数据点，X_hat和Y_hat为通过CCA模型预测得到的值。
确定控制限： 利用正常工况下的数据，通过统计方法（如核密度估计、蒙特卡洛模拟）或经验方法确定T²和Q统计量的控制限。超过控制限则认为发生了异常。

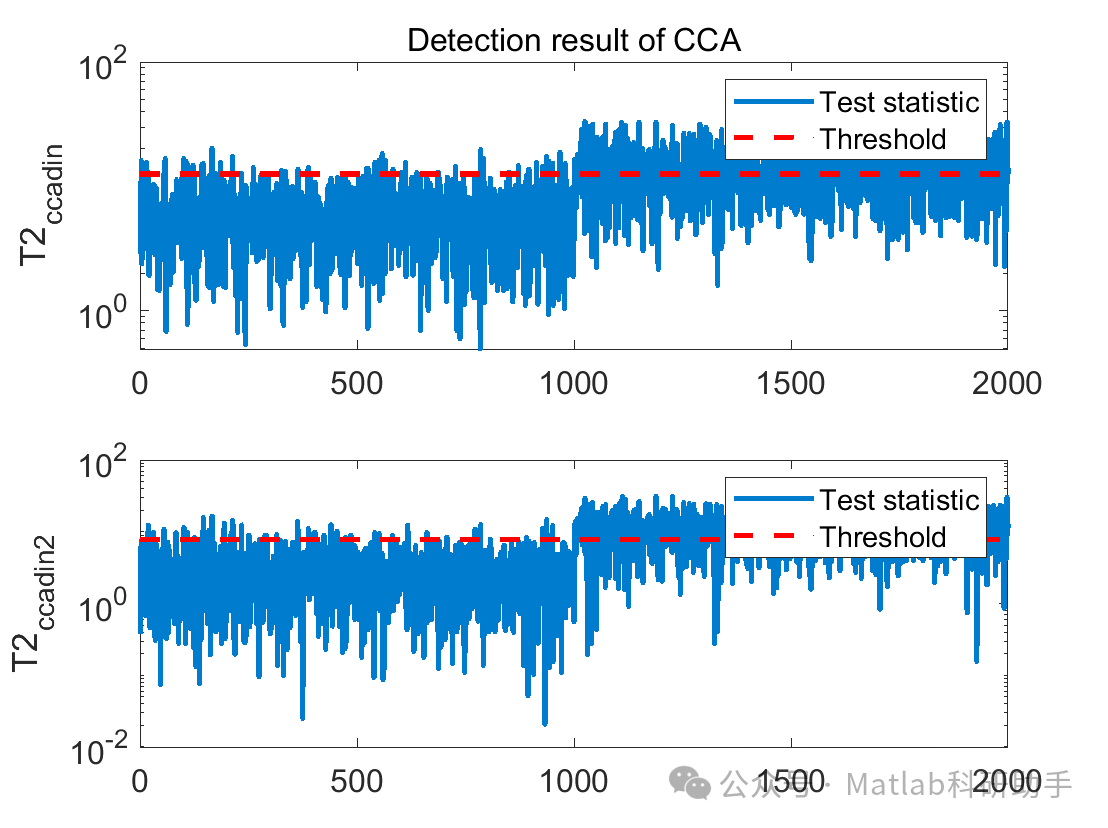

在线故障检测： 对于新的过程数据，按照上述步骤计算监控统计量，并与控制限进行比较。如果监控统计量超过控制限，则发出报警，表明过程发生了异常。

三、基于CCA的故障检测算法的优势与局限性

基于CCA的故障检测算法相比于传统的SPC方法，具有以下显著优势：

能够有效处理多变量过程：
CCA能够挖掘过程变量间的复杂相关性，从而提高故障检测的灵敏度。
无需事先知道故障类型：
CCA通过学习正常工况下的相关模式进行故障检测，无需事先了解可能发生的故障类型。
具有较强的适应性：
CCA模型可以根据过程数据的变化进行更新，从而适应过程的动态特性。

然而，基于CCA的故障检测算法也存在一些局限性：

对数据质量要求较高：
CCA对数据中的噪声和异常值比较敏感，需要进行有效的数据预处理。
计算复杂度较高：
尤其是在变量维度较高的情况下，CCA的计算复杂度会显著增加。
模型解释性较差：
虽然CCA能够识别变量间的相关模式，但难以直接解释这些模式的物理意义。
难以处理非线性关系：
CCA是一种线性方法，对于具有显著非线性关系的过程，可能效果不佳。

四、基于CCA的故障检测算法的改进与发展

为了克服基于CCA的故障检测算法的局限性，研究人员提出了许多改进和发展方向，主要包括：

非线性CCA： 利用核方法或神经网络等技术，将CCA扩展到非线性领域，以处理具有非线性关系的过程。例如，核典型相关分析（Kernel Canonical Correlation Analysis, KCCA）和深度典型相关分析（Deep Canonical Correlation Analysis, DCCA）。
动态CCA： 考虑过程的时序特性，将动态CCA引入故障检测中，以提高对动态故障的检测能力。例如，动态典型相关分析（Dynamic Canonical Correlation Analysis, DCCA）。
自适应CCA： 针对过程的非平稳性，提出自适应CCA算法，能够根据过程数据的变化动态调整模型参数。例如，递归典型相关分析（Recursive Canonical Correlation Analysis, RCCA）。
集成CCA： 将CCA与其他故障检测方法（如主成分分析、支持向量机）相结合，利用不同方法的优势，提高故障检测的准确性和鲁棒性。
稀疏CCA： 通过引入稀疏约束，减少典型变量中非重要变量的权重，提高模型的解释性和泛化能力。
结合领域知识的CCA： 将领域知识融入CCA模型中，例如利用物理模型或专家经验指导变量分组，从而提高故障检测的针对性和有效性。

五、结论与展望

基于典型相关分析的故障检测和过程监控算法，凭借其能够有效挖掘和利用过程变量间的相关信息，在多变量过程监控领域展现出强大的优势。近年来，随着工业过程的日益复杂和数据规模的不断增大，基于CCA的故障检测算法得到了广泛的应用和研究。未来的研究方向主要集中在：非线性CCA、动态CCA、自适应CCA、集成CCA、稀疏CCA以及结合领域知识的CCA等方面。通过不断改进和发展，基于CCA的故障检测算法将能够在更广泛的工业领域发挥重要作用，为实现智能制造和安全生产提供有力支撑。同时，也需要在算法的计算效率、模型解释性以及实际应用场景等方面进行进一步的研究，使其更易于推广和应用。
