🔥 内容介绍

随着人工智能、计算机视觉、传感器技术以及高性能计算的飞速发展，无人驾驶技术正以前所未有的速度改变着未来的交通出行方式。作为无人驾驶系统中至关重要的一环，决策与控制模块承担着根据环境感知信息规划安全、高效且符合法规的行驶路径并精确执行的任务。在这其中，模型预测控制（Model Predictive Control, MPC）以其对未来动态的预测能力、处理多约束的灵活性以及优越的控制性能，在无人驾驶车辆的轨迹跟踪、路径规划和行为决策等领域展现出巨大的应用潜力，成为当前研究的热点和技术前沿。

模型预测控制，顾名思义，是一种基于模型的、具有预测能力的控制方法。其核心思想在于在每个控制周期内，利用被控对象的动力学模型，预测系统在未来一段时间内的行为轨迹。然后，通过优化算法求解一个开环控制序列，使得预测的未来轨迹在满足各种约束条件（如车辆动力学约束、环境障碍物约束、舒适性约束等）的前提下，最小化某个性能指标（如跟踪误差、能耗、舒适度等）。最后，将优化得到的第一个控制输入作用于被控对象，并在下一个控制周期重复以上过程，形成一个闭环控制系统。这种“预测-优化-执行-滚动”的控制策略，使得MPC能够有效地处理具有复杂动态特性和多种约束的系统，尤其适用于无人驾驶车辆这种高动态、强耦合且受诸多外界因素影响的复杂系统。

将模型预测控制应用于无人驾驶车辆，首先需要建立一个精确的车辆动力学模型。常用的车辆模型包括运动学模型、动力学模型以及更复杂的非线性模型。运动学模型通常假设车辆在低速、平坦路面上行驶，忽略轮胎侧偏、悬架作用等复杂因素，模型简单，计算效率高，适用于低速场景下的路径跟踪。然而，在高速、急转弯或复杂路况下，运动学模型往往无法准确反映车辆的真实行为。动力学模型则考虑了车辆的质量、惯性、轮胎力、空气阻力等因素，能够更精确地描述车辆在高动态条件下的运动，但模型复杂度更高，计算量也更大。更复杂的非线性模型，如考虑悬架系统、转向系统非线性、轮胎非线性等，可以进一步提高模型的精度，但同时也带来了更严峻的实时计算挑战。模型的精度直接影响MPC的预测能力和控制性能，因此在实际应用中需要根据具体的应用场景、计算资源以及性能要求，权衡模型的复杂度和精度。

在建立了车辆模型之后，下一步是定义预测时域和控制时域。预测时域是指模型预测未来行为的时间长度，控制时域是指MPC优化求解控制序列的时间长度。通常情况下，控制时域小于或等于预测时域。预测时域的选择是一个关键问题，过短的预测时域可能导致MPC无法“看到”足够远的未来，无法提前应对复杂的路况和潜在的风险；而过长的预测时域则会显著增加计算量，影响实时性。控制时域的选择也影响着控制的平滑性和鲁棒性，过短的控制时域可能导致控制输出的频繁变化，影响乘坐舒适性。

MPC的核心在于求解一个开环优化问题。这个优化问题通常被表述为一个非线性规划问题（Nonlinear Programming, NLP）。目标函数通常包括轨迹跟踪误差项（如横向偏差、航向角偏差）、控制输入变化率项（用于保证控制的平滑性）、以及其他与性能相关的项（如舒适性、能耗等）。约束条件则涵盖了车辆的动力学约束（如最大加速度、最大转向角速度）、环境约束（如避开障碍物、遵守车道线）、法规约束（如限速）、以及硬件约束（如驱动电机最大扭矩、制动系统最大制动力）。由于车辆动力学模型通常是非线性的，且约束条件复杂，求解这个非线性规划问题具有一定的挑战性。常用的求解方法包括序列二次规划（Sequential Quadratic Programming, SQP）、内点法（Interior-point Method）等。为了满足无人驾驶车辆对实时性的要求，需要高效的优化算法和高性能的计算平台。近年来，基于实时迭代的QP求解器和利用GPU并行计算的优化方法也得到了广泛研究和应用。

将MPC应用于无人驾驶车辆的控制，可以实现以下几个方面的功能：

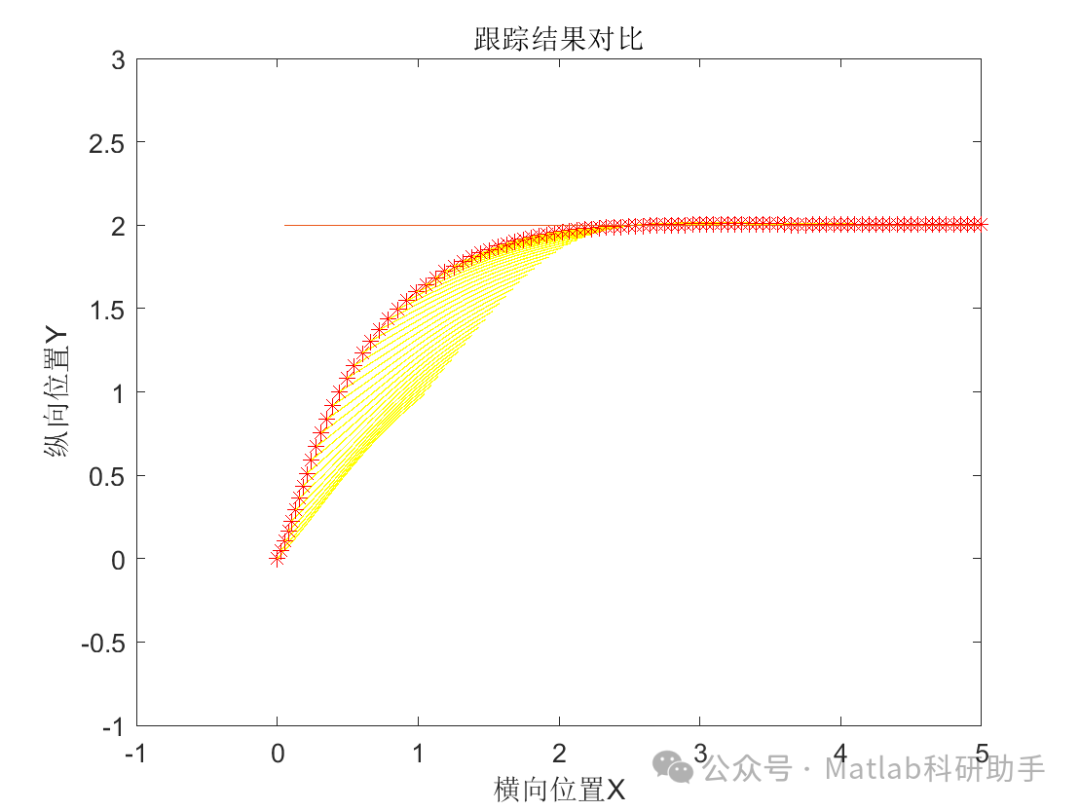

轨迹跟踪（Trajectory Tracking）：这是MPC在无人驾驶中最基本也是最常见的应用。给定一条预先规划好的参考轨迹，MPC利用车辆模型预测未来的轨迹，并通过优化控制输入（如油门、刹车、转向）使车辆尽可能地沿着参考轨迹行驶，同时满足车辆的动力学约束和舒适性要求。与传统的PID控制等方法相比，MPC能够更好地处理非线性动力学和多约束问题，具有更高的跟踪精度和鲁棒性。
路径规划与轨迹生成（Path Planning and Trajectory Generation）：MPC不仅可以用于轨迹跟踪，还可以与路径规划模块相结合，实现在线路径规划与轨迹生成。在这种应用中，MPC的目标不再是仅仅跟踪给定的轨迹，而是根据当前的环境感知信息和行为决策，实时规划出一条满足约束的最优轨迹。这种方法通常被称为“基于优化的轨迹生成”，能够生成更平滑、更安全的轨迹。
行为决策与运动规划（Behavior Decision and Motion Planning）：MPC还可以用于更高级的行为决策层面。例如，在交叉路口、变道、超车等复杂场景下，MPC可以结合预测的路况信息和博弈理论等方法，预测其他车辆的行为，并优化自身的行驶轨迹，实现安全高效的交互。这使得无人驾驶车辆能够更加智能地应对复杂的交通环境。

尽管模型预测控制在无人驾驶车辆中展现出巨大的潜力，但也面临着一些挑战：

模型精度与在线辨识：车辆动力学模型是MPC的基础，模型的精度直接影响控制性能。然而，车辆在不同路况、不同速度下，动力学特性会发生变化，模型参数也可能漂移。如何建立高精度的模型并实现在线模型参数辨识，是提高MPC性能的关键。
实时计算效率：求解非线性规划问题计算量较大，尤其是在预测时域较长、模型复杂的情况下。无人驾驶车辆对控制的实时性要求极高，如何在保证控制性能的前提下，提高优化算法的效率，缩短计算时间，是当前研究的重点之一。
环境感知与预测不确定性：MPC依赖于对未来环境的感知和预测，然而传感器存在误差，对其他交通参与者的行为预测也存在不确定性。如何在MPC框架下有效地处理这些不确定性，提高系统的鲁棒性，是一个重要的研究方向。
复杂场景下的约束处理：无人驾驶车辆在复杂的城市环境中行驶，需要应对行人、非机动车、复杂的路口、临时障碍物等多种情况，这使得约束条件变得更加复杂和动态。如何有效地将这些复杂的约束融入MPC框架中，并保证优化问题的可解性和实时性，是一个挑战。

为了应对这些挑战，未来的研究方向包括：
