🔥 内容介绍

在现代工程实践中，优化问题无处不在。无论是结构设计、生产调度、资源分配，还是工艺流程的改进，工程技术人员都在不断寻求最优解，以期在满足功能需求的同时，实现成本最低、效率最高、性能最优的目标。本文将聚焦于一个经典的工程优化问题——三杆桁架的轻量化设计。桁架作为一种由杆件通过节点连接而成的结构，因其承载能力强、自重轻、便于施工等优点，在桥梁、屋架、塔架等工程领域得到广泛应用。而如何设计出最轻的三杆桁架，在满足强度、刚度等约束条件下，一直是结构工程师们关注的重要课题。本文将从问题描述、数学模型建立、求解方法探讨以及结果分析等方面，对三杆桁架的优化设计问题进行深入研究，旨在为相关工程实践提供理论指导和技术参考。

一、问题描述

三杆桁架是一种最简单的平面桁架结构，通常由三个通过铰接连接的杆件构成。考虑一个经典的平面三杆桁架模型，其节点和杆件如图所示。假设桁架受到外部荷载作用于某个节点，我们的目标是在满足结构强度和稳定性的前提下，最小化桁架的总重量。桁架的重量与杆件的截面积和长度以及材料密度相关。由于材料密度和杆件长度通常由几何布局和荷载位置决定，因此优化问题主要集中于确定各杆件的最佳截面积。截面积越大，杆件强度越高，但重量也随之增加；反之，截面积越小，重量减轻，但可能无法承受荷载而发生破坏。这是一个典型的多目标优化问题，需要在重量和强度之间寻求平衡。

二、数学模型建立

为了对三杆桁架的优化设计问题进行量化分析，我们需要建立相应的数学模型。

2.1 设计变量

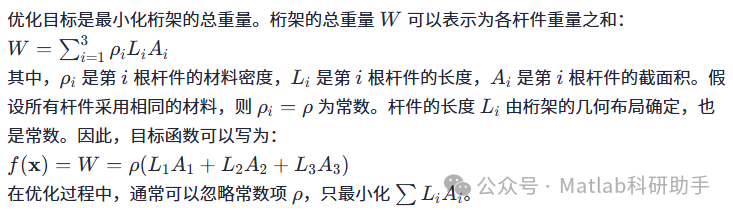

2.2 目标函数

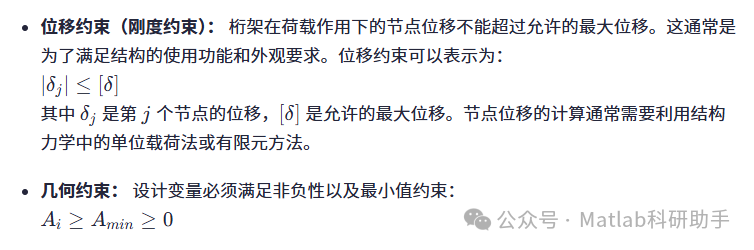

2.3 约束条件

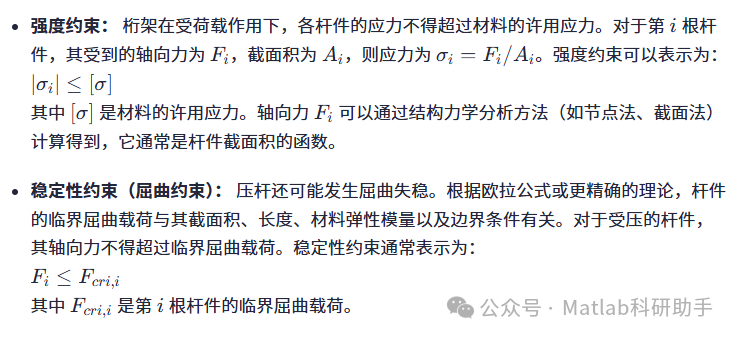

在最小化重量的同时，必须满足一系列工程约束条件，以确保桁架的安全可靠性。主要的约束条件包括：

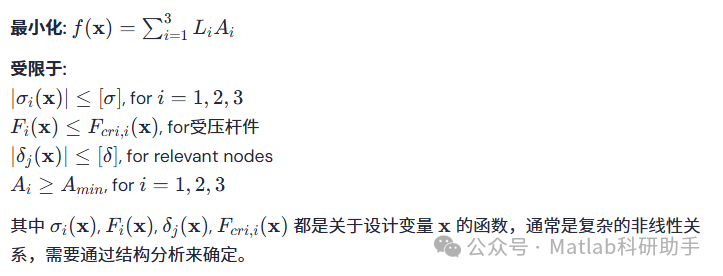

综合以上分析，三杆桁架的优化设计问题可以归纳为一个非线性规划问题：

三、求解方法探讨

三杆桁架优化设计问题通常是一个非线性、多约束的优化问题，其求解方法多种多样。根据问题的特点和求解精度要求，可以选择不同的方法：

3.1 解析法

在极少数简单的特殊情况下，例如只有强度约束且桁架结构非常简单时，目标函数和约束条件可能具有解析形式，此时可以尝试使用微积分方法求解，通过设置梯度为零来寻找最优解。然而，对于包含多种约束和复杂力学行为的三杆桁架，解析法往往难以应用。

3.2 数值优化方法

数值优化方法是求解此类非线性规划问题的常用手段。这些方法通过迭代搜索的方式，逐步逼近最优解。常见的数值优化方法包括：

梯度下降法：
基于目标函数和约束函数的梯度信息进行搜索。需要计算目标函数和约束函数对设计变量的偏导数。
序列二次规划 (SQP) 法：
将非线性规划问题转化为一系列二次规划问题进行求解，具有较好的收敛性能。
内点法：
将约束条件转化为障碍函数，通过求解一系列无约束或简单约束的优化问题来逼近原问题的解。

在应用数值优化方法时，需要解决以下问题：

结构分析接口：
需要建立一个可靠的结构分析模块，用于计算给定设计变量下的杆件内力、应力、临界载荷和节点位移，并将这些结果传递给优化算法。这通常需要与有限元软件或其他结构分析程序进行耦合。
敏感度分析：
对于基于梯度的优化方法，需要计算目标函数和约束函数对设计变量的敏感度（即偏导数）。这可以通过有限差分法或伴随变量法来实现。
初始点的选择：
不同的初始点可能会导致找到不同的局部最优解。为了提高找到全局最优解的可能性，可以尝试使用多个不同的初始点进行优化。

3.3 群智能算法

近年来，受自然界或社会行为启发的群智能算法在解决复杂优化问题方面展现出强大的能力。这些算法通常不依赖于梯度信息，对目标函数和约束条件的连续性要求较低，更适合处理具有非线性和多峰特点的问题。常见的群智能算法包括：

遗传算法 (GA)：
模拟生物进化过程，通过选择、交叉和变异等操作来搜索最优解。
粒子群优化算法 (PSO)：
模拟鸟群捕食行为，通过粒子之间的信息交流来更新位置和速度，从而逼近最优解。
蚁群优化算法 (ACO)：
模拟蚂蚁寻找食物路径的行为，通过信息素的累积来指导搜索过程。
差分进化算法 (DE)：
利用个体之间的差异向量进行变异和交叉操作，以产生新的个体。

群智能算法在求解三杆桁架优化问题时，可以将每个可行解（一组截面积）视为一个个体或粒子，通过迭代更新来寻找最小重量的个体。优点在于无需计算梯度，对于复杂的结构分析模型更为友好。然而，群智能算法通常计算量较大，收敛速度相对较慢，且难以保证找到全局最优解。

3.4 拓扑优化方法

虽然本文主要讨论尺寸优化（确定杆件截面积），但对于更广阔的桁架优化问题，拓扑优化也是一个重要的研究方向。拓扑优化旨在确定结构的最佳连接方式，即哪些位置应该存在杆件，哪些位置可以移除。尺寸优化通常在拓扑优化确定的结构形式上进行。对于三杆桁架，拓扑形式是固定的，因此主要关注尺寸优化。

四、结果分析与讨论

最优截面积分布：
分析不同荷载工况下，三根杆件截面积的相对大小。通常受拉或受压较大的杆件需要更大的截面积以满足强度和稳定性要求。
约束条件的敏感性：
考察哪些约束条件在最优解处是起控制作用的（即约束边界被触碰）。这有助于理解设计的关键限制因素，并为进一步的优化或结构改进提供方向。
与理论解或经验设计的对比：
如果问题存在已知的理论最优解或工程经验设计，可以将优化结果与之进行对比，评估优化方法的有效性和优势。

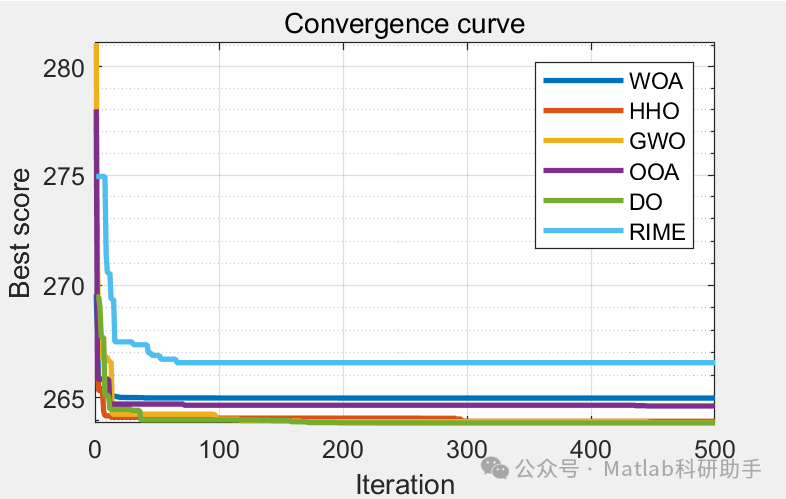

不同优化方法的效果比较：
如果尝试使用不同的优化方法求解同一问题，可以比较它们的求解效率、收敛性能和找到的最优解质量。
参数敏感性分析：
考察材料许用应力、许用位移、最小截面积等参数的变化对最优解的影响，有助于理解设计参数的重要性。

例如，在一个简单的三杆桁架承受竖向荷载的例子中，通过优化可能会发现，支撑荷载的主要受力杆件需要较大的截面积，而受力较小的杆件截面积可以相对较小，甚至接近最小值约束。这符合直观的力学概念，但优化过程可以精确地量化这种分布。

五、实际工程中的考虑

将优化结果应用于实际工程中，还需要考虑许多实际因素：

制造可行性：
优化得到的截面积可能不是标准规格，需要根据实际可用的型材规格进行圆整或调整。
连接节点设计：
节点的设计对于桁架的整体性能至关重要。优化过程通常假设理想铰接，但在实际中需要考虑节点的刚性和连接方式对杆件内力分布的影响。
安装与运输：
桁架的设计需要考虑安装和运输的便利性，这可能对杆件长度和连接方式提出额外的要求。
经济性：
除了重量，材料成本、加工成本、安装成本等也是实际工程中需要考虑的重要因素。优化目标可以扩展为最小化总成本。
不确定性：
荷载、材料性能、几何尺寸等都可能存在不确定性。可靠性优化是处理不确定性的重要手段，旨在确保结构在不确定性条件下仍能满足可靠度要求。

结论

三杆桁架的优化设计问题是一个经典的工程优化课题，它涵盖了结构分析、数学建模、优化算法以及实际工程应用等多个方面。通过建立精确的数学模型，并采用合适的优化方法进行求解，可以有效地实现桁架的轻量化设计，在满足强度、刚度等约束条件下，达到节省材料、降低成本的目的。本文对三杆桁架优化设计的问题描述、数学模型建立、求解方法以及结果分析进行了深入探讨，并讨论了实际工程中的相关考虑。

未来的研究方向可以包括：
