【水下机器人建模】基于QLearning自适应强化学习PID控制器在AUV中的应用研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着海洋战略地位的日益凸显，水下机器人（Autonomous Underwater Vehicle, AUV）作为海洋开发与利用的重要工具，其自主导航和精确控制能力成为制约其性能的关键瓶颈。传统PID控制器以其结构简单、易于实现等优点被广泛应用于AUV的姿态和位置控制中，但其参数设定通常依赖于经验或耗时的整定过程，且在复杂多变的水下环境中难以实现最优控制，导致控制精度和鲁棒性下降。为克服这些局限性，本文深入探讨了基于Q-Learning自适应强化学习的PID控制器在AUV中的应用研究。通过将Q-Learning算法与PID控制律相结合，控制器能够根据AUV与环境的实时交互动态调整PID参数，实现自适应优化。本文将从AUV运动建模、传统PID控制的局限性、Q-Learning强化学习理论、基于Q-Learning的自适应PID控制器设计以及其在AUV中的应用优势和挑战等方面进行详尽论述，旨在为提升AUV的智能化、自主化控制水平提供理论支撑和技术路径。

关键词： 水下机器人（AUV）；PID控制器；Q-Learning；强化学习；自适应控制；智能控制；水下建模

---

1. 引言

海洋是地球生命之源，蕴藏着丰富的自然资源，是人类可持续发展的重要空间。随着全球经济的不断发展和对海洋资源的日益关注，AUV作为一种能够在水下自主执行任务的机器人，在海洋资源勘探、环境监测、军事侦察、水下搜救以及科学考察等领域展现出巨大的应用潜力。AUV的使命复杂且多变，对其自主导航、精确运动控制以及环境适应性提出了更高的要求。

近年来，随着人工智能技术的飞速发展，特别是强化学习（Reinforcement Learning, RL）在决策和控制领域的突破，为解决传统控制面临的挑战提供了新的思路。强化学习是一种通过“试错”机制与环境进行交互，学习最优策略的机器学习方法。其中，Q-Learning作为一种经典的无模型强化学习算法，因其能够直接学习状态-动作价值函数，无需先验知识，且收敛性良好，在许多复杂的控制问题中展现出强大的潜力。

本文旨在探讨将Q-Learning强化学习算法与传统PID控制器相结合，设计一种自适应强化学习PID控制器，并研究其在AUV运动控制中的应用。通过这种结合，AUV控制器将能够根据实时的水下环境变化和自身运动状态，自主学习并优化PID参数，从而提升AUV的控制精度、鲁棒性以及环境适应能力。

2. AUV运动建模

AUV的运动是一个复杂的三维非线性过程，其动力学特性受自身结构、推进器性能、水动力学效应以及外部环境扰动等多种因素影响。建立准确的AUV运动模型是设计高效控制器的前提。

通常，AUV的运动学和动力学方程在AUV本体坐标系下描述更为方便。本体坐标系的原点通常位于AUV的重心或浮心。

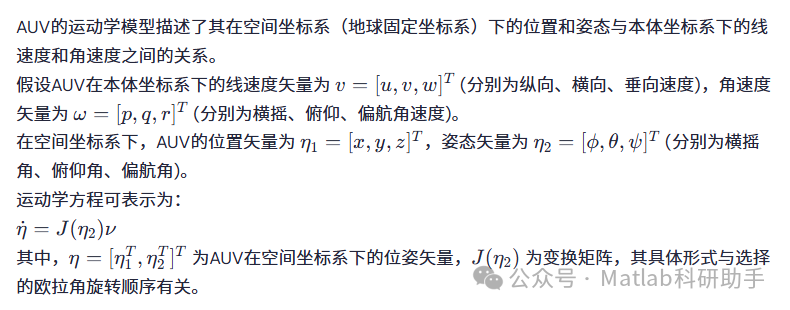

2.1 运动学模型

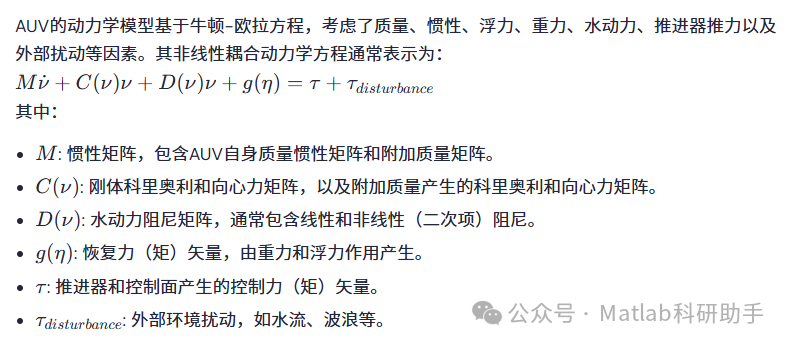

2.2 动力学模型

由于AUV运动的强非线性、强耦合性以及水动力参数的难以精确获取，建立一个完全准确的数学模型是极其困难的。在控制器设计中，通常会采用简化的模型或进行模型辨识，但模型误差和不确定性始终存在，这也正是自适应控制和强化学习发挥作用的关键。

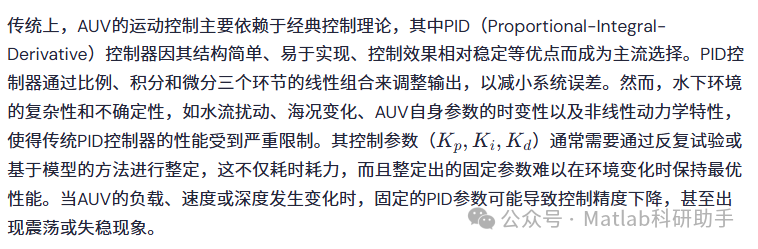

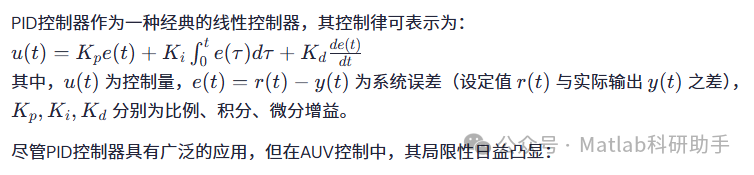

3. 传统PID控制的局限性

3.1 参数整定困难： PID参数的选取通常需要依靠经验、试凑法或 Ziegler-Nichols 等整定方法。对于复杂非线性系统如AUV，参数整定过程耗时且难以获得全局最优解。不同的运行工况（如不同速度、深度或负载）需要不同的PID参数才能实现最佳控制效果，但固定的参数无法适应这些变化。

3.2 鲁棒性不足： 传统PID控制器对模型不确定性、外部扰动（如水流、波浪）以及系统参数变化（如AUV自身质量、浮心变化）的鲁棒性较差。在水下环境复杂且不确定性高的场景中，固定的PID参数可能导致控制精度下降、超调增大甚至系统不稳定。

3.3 缺乏自适应能力： 传统PID控制器是静态的，其参数一旦设定便不再变化。当AUV的运动特性或水下环境发生改变时，控制器无法自主调整以适应新的工况，导致性能下降。例如，在低速航行时，阻尼效应可能较弱，而在高速航行时，非线性阻尼效应显著，这要求不同的PID增益。

3.4 难以应对非线性： AUV的动力学模型是非线性和强耦合的。线性PID控制器在处理这些非线性特性时存在固有的局限性，特别是在大范围运动或快速机动时，控制性能可能不佳。

为了克服这些局限性，研究人员提出了多种先进控制策略，如模糊PID、神经网络PID、自适应PID等。而近年来，强化学习为解决这些问题提供了全新的视角，通过自主学习和决策，有望赋予控制器更强的自适应性和鲁棒性。

4. Q-Learning强化学习理论

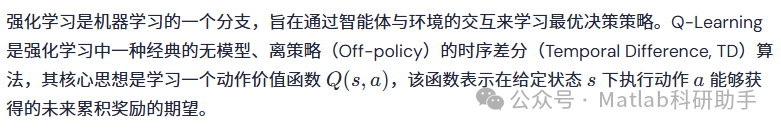

4.1 基本原理

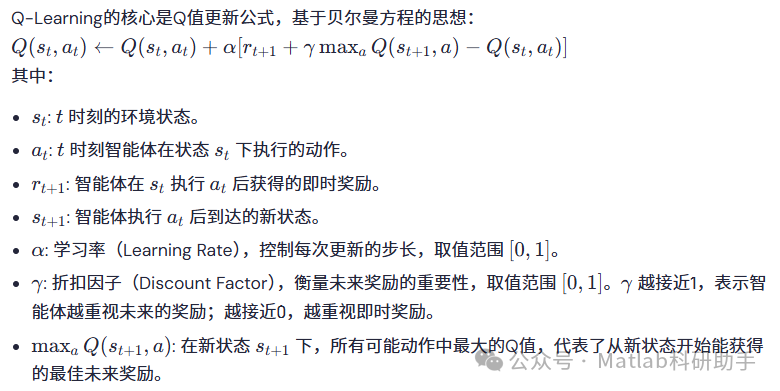

4.2 Q值更新规则

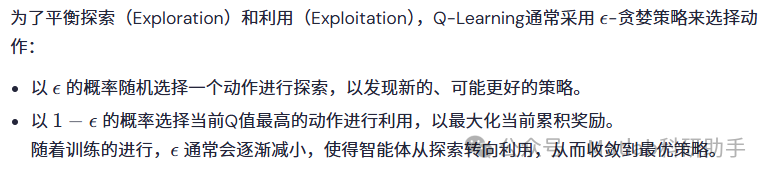

4.3 策略选择：ϵϵ-贪婪策略

4.4 状态和动作空间离散化

传统的Q-Learning算法需要离散的状态空间和动作空间。对于连续的控制问题，需要将连续的状态变量和动作变量进行离散化，将其划分为有限个区间。离散化的粒度会影响控制精度和收敛速度：过粗的离散化可能导致精度下降，过细的离散化则会使Q值表过大，增加计算复杂度和收敛时间。

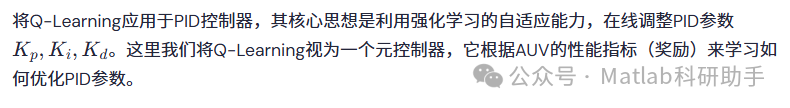

5. 基于Q-Learning的自适应PID控制器设计

5.1 系统架构

基于Q-Learning的自适应PID控制器通常采用双层控制结构：

• 底层控制器：

   传统的PID控制器，负责根据当前误差输出控制量。

• 上层学习器：

   基于Q-Learning的智能体，根据AUV的性能（状态）和环境反馈（奖励），在线调整底层PID控制器的参数。

5.2 Q-Learning元素定义

要将Q-Learning应用于PID参数自适应，需要明确定义状态、动作和奖励函数。

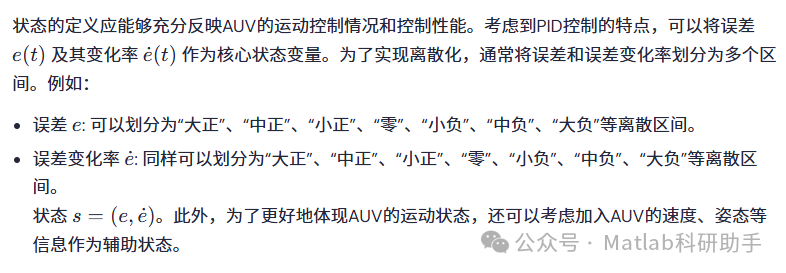

5.2.1 状态空间 SS

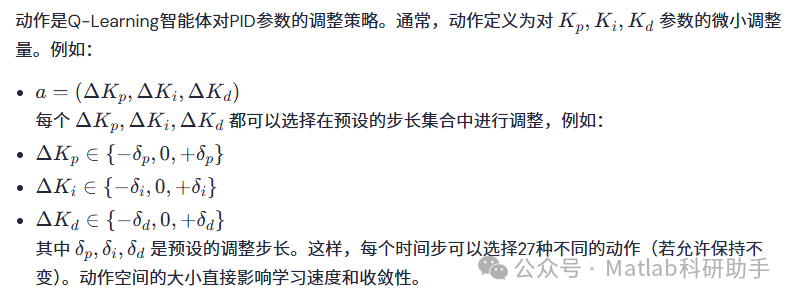

5.2.2 动作空间 AA

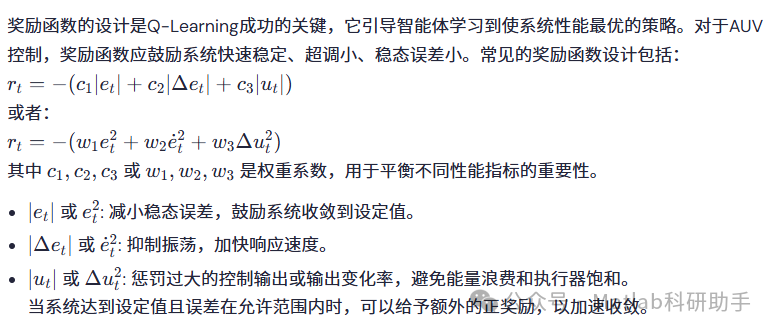

5.2.3 奖励函数 RR

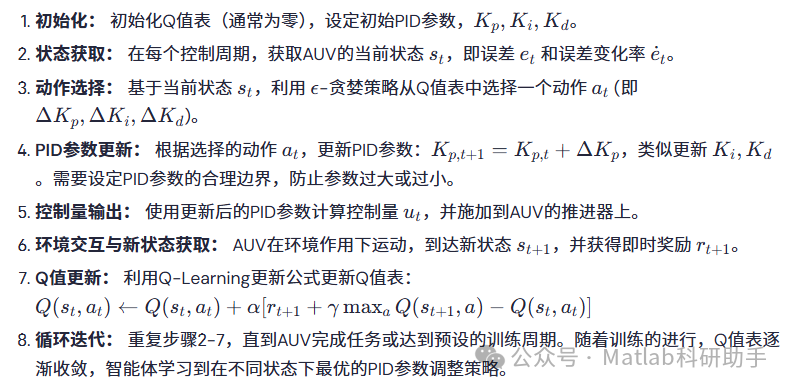

5.3 学习过程

6. 在AUV中的应用优势

基于Q-Learning的自适应强化学习PID控制器在AUV中的应用具有以下显著优势：

6.1 自适应性强： 能够在线根据AUV的实时运动状态和外部环境变化（如水流、阻力变化）自动调整PID参数，无需人工干预，从而实现最优控制。这解决了传统PID控制器参数固定的问题。

6.2 鲁棒性提升： 由于控制器能够根据环境反馈进行学习和调整，它对模型不确定性、参数时变性和外部扰动的抵抗能力显著增强。即使AUV动力学模型不完全精确，或水下环境发生剧烈变化，控制器也能通过学习找到适应性的控制策略。

6.3 性能优化： 通过恰当的奖励函数设计，可以引导控制器学习到兼顾快速响应、小超调、小稳态误差以及能量消耗等多个性能指标的最优PID参数组合，从而提升AUV的整体控制性能。

6.4 智能化程度高： Q-Learning赋予了AUV一定的“学习”能力，使其能够像人类一样通过“试错”来改进控制策略，从而使AUV具备更高程度的自主性和智能化。

6.5 无模型依赖： 传统自适应控制器通常需要精确的数学模型或模型辨识过程。而Q-Learning是一种无模型算法，它直接从与环境的交互中学习，降低了对AUV精确模型的依赖性，简化了控制器设计流程。

7. 挑战与展望

尽管基于Q-Learning的自适应PID控制器在AUV中具有巨大的应用潜力，但仍面临一些挑战：

7.1 状态/动作空间离散化粒度： 连续状态和动作空间的离散化是Q-Learning应用的难点。过细的粒度会导致Q值表维度过大，计算资源消耗巨大，收敛速度慢；过粗的粒度则会牺牲控制精度。需要权衡选择合适的离散化策略。

7.2 训练效率与收敛性： Q-Learning的训练过程通常需要大量的试错，这在实际AUV上进行训练是危险且不现实的。通常需要在仿真环境中进行预训练，再将训练好的策略部署到实际AUV上。但仿真与实际环境的差异（Sim-to-Real Gap）是一个挑战。此外，Q-Learning的收敛速度在复杂系统中可能较慢，且无法保证全局最优。

7.3 奖励函数设计： 奖励函数的设计是Q-Learning成功的关键，但如何设计一个能够精确引导AUV达到期望控制性能的奖励函数并非易事，尤其是在多目标控制（如同时控制深度、姿态、速度）时。

7.4 安全性与可解释性： 强化学习算法的“黑箱”特性使其决策过程难以解释和预测，这在安全要求极高的AUV应用中是一个问题。如何确保控制器在学习过程中不进入危险状态，并在未知环境中保持鲁棒性，是一个重要的研究方向。

7.5 泛化能力： 在特定水下环境中训练的控制器，其泛化能力如何应用于其他未知的复杂水下环境，仍需深入研究。

展望：
未来，可以从以下几个方面进一步深入研究：

• 深度强化学习（DRL）的应用：

   结合深度神经网络，使用DQN (Deep Q-Network)、DDPG (Deep Deterministic Policy Gradient) 等DRL算法，可以直接处理连续状态和动作空间，无需离散化，有望提升控制精度和泛化能力。

• 分层强化学习：

   将AUV控制任务分解为不同层次的子任务，每个子任务使用独立的强化学习代理，实现更高效的训练和更灵活的控制。

• 多智能体强化学习：

   考虑AUV集群协同控制，每个AUV作为一个智能体进行学习。

• 结合模型预测控制（MPC）或滑模控制（SMC）：

   将Q-Learning的自适应能力与模型预测或滑模控制的预测/鲁棒性优势相结合，形成更强大的混合控制策略。

• 实时部署与硬件在环仿真：

   研究高效的Q-Learning算法实现和部署技术，利用硬件在环（Hardware-in-the-Loop, HIL）仿真平台验证算法的实时性和鲁棒性。

8. 结论

本文对基于Q-Learning自适应强化学习PID控制器在AUV中的应用进行了深入探讨。通过详细阐述AUV运动建模、传统PID控制的局限性、Q-Learning理论及其与PID控制的结合方式，突出了这种新型控制器在提升AUV控制精度、鲁棒性与自适应能力方面的巨大潜力。尽管面临状态/动作空间离散化、训练效率和奖励函数设计等挑战，但随着强化学习理论和计算能力的不断发展，基于Q-Learning的自适应强化学习PID控制器必将为AUV的智能化、自主化控制提供一条富有前景的道路。未来的研究将重点关注如何克服现有挑战，将理论研究成果转化为实际应用，从而推动AUV技术迈向新的台阶，更好地服务于人类对海洋的探索与开发。

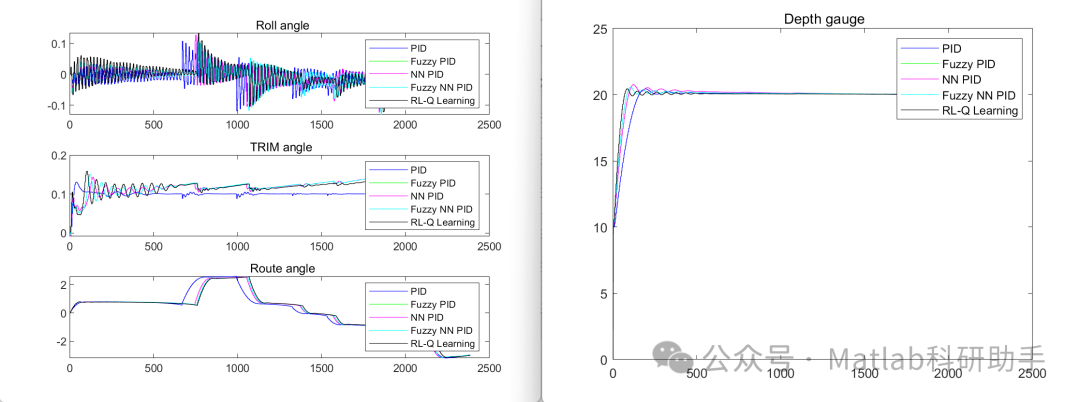

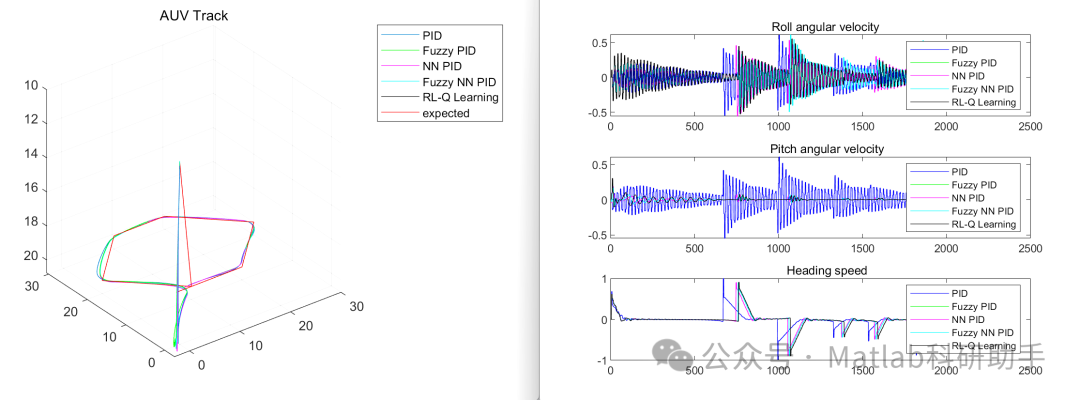

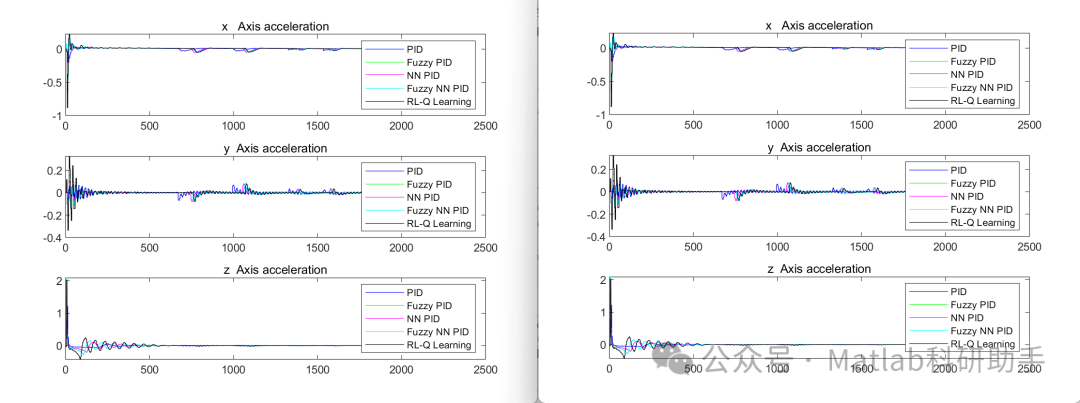

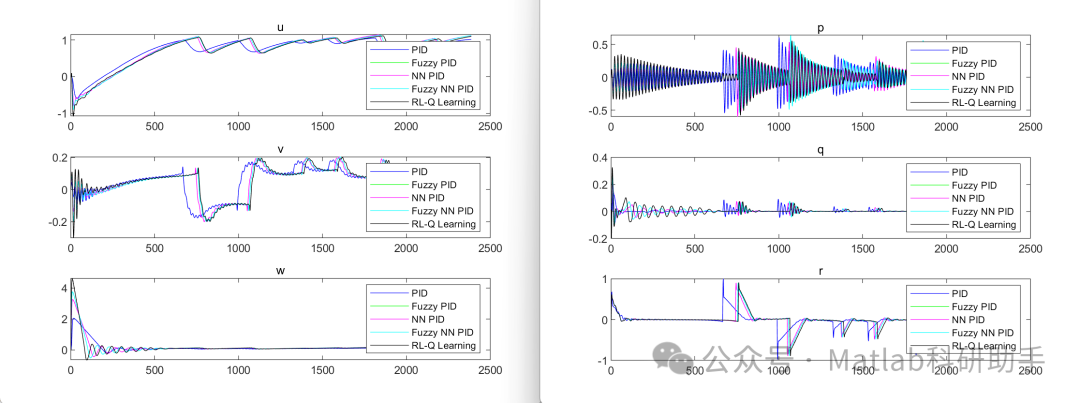

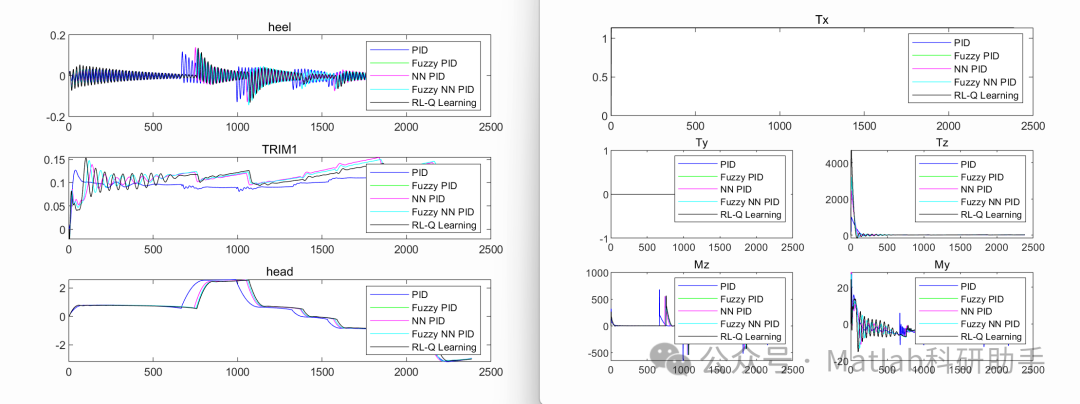

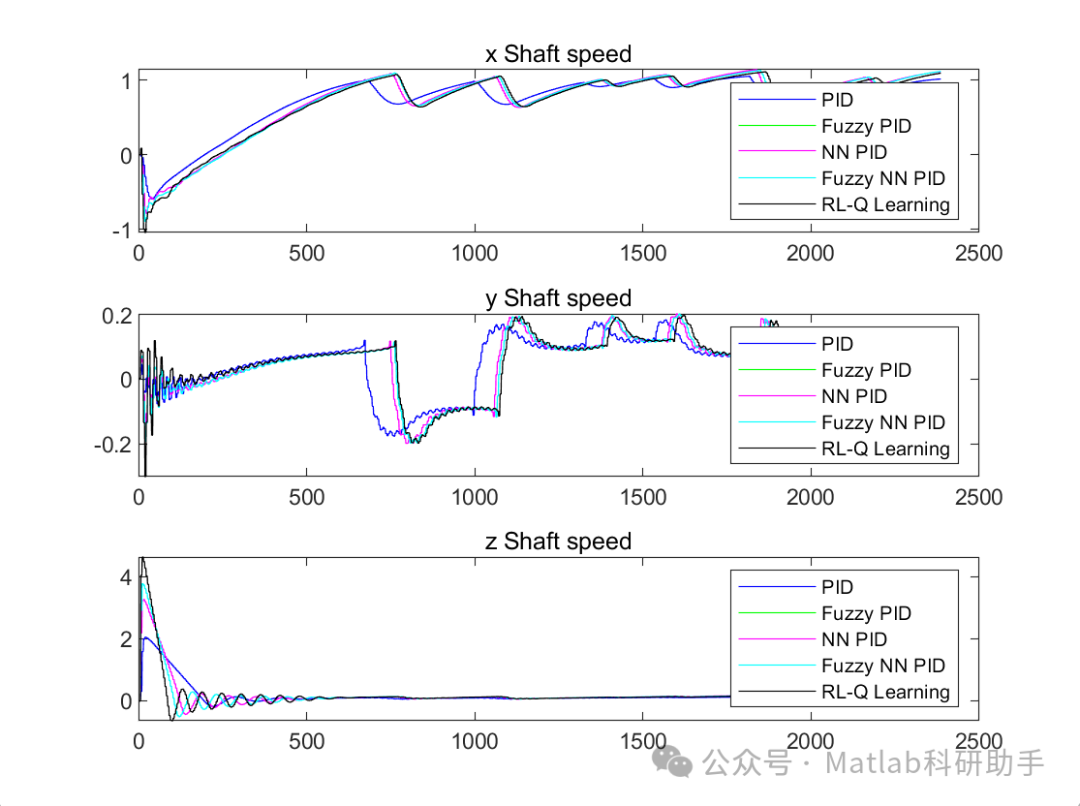

⛳️ 运行结果

🔗 参考文献

[1] 王聪.基于学习方法的水下机器人自主抓取作业研究[D].中国科学院大学,2022.

[2] Prashant,Bhopale,Faruk,et al.基于强化学习的自主式水下潜器障碍规避技术[J].船舶与海洋工程学报:英文版, 2022(2).

[3] 秦政.基于自主和自学习行为智能体的AUV运动规划研究[D].哈尔滨工程大学,2008.DOI:10.7666/d.y1438325.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
