vrrp的基本概念，配置，工作原理等

虚拟路由冗余协议

VRRP基本概念

• VRRP组：由多个路由器组成，其中一个被选为主路由器（Master），其余为备份路由器（Backup）。

• 虚拟IP地址：在VRRP组中用于默认网关的IP地址，通常由主路由器拥有和响应。

• 优先级：决定路由器在VRRP组中的角色，优先级高的路由器成为主路由器。

多台路由器虚拟成一个虚拟路由器，可以配置虚拟路由器的虚拟IP，虚拟IP即为网关，可以实现网关的相互备份

vrid是组id，网关的mac地址是0000-5e00-01xx，xx为16进位制的组id组成

vrrp

display vrrp：在R1上使用检查一下配置结果；

display vrrp brief：在R2上检查VRRP的运行状态

master选举规则：优先级大的，ip地址大的

优先级默认100，越大越好

真实IP和虚拟IP相同的情况下，优先级为255；

过了抢占时间，或者放弃抢占，优先级为0；

配置

配置图在下面

AR1

interface GigabitEthernet0/0/2 ip address 192.168.1.253 255.255.255.0 //AR1的真实地址 vrrp vrid 1 virtual-ip 192.168.1.254 //组id=1的 虚拟地址 vrrp vrid 1 priority 120 //组id=1 设置优先级 vrrp vrid 1 preempt-mode timer delay 60 //~ 每隔60秒发送一次信息，死亡时间60*3s

vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30 #监视命令，若接口Down则优先级-30

AR2

interface GigabitEthernet0/0/1

ip address 192.168.1.252 255.255.255.0

vrrp vrid 1 virtual-ip 192.168.1.254

master

1.如果收到优先级比自身低的advertisement报文，维持此状态；

收到比自己优先级更高的通告报文 时，状态切换为backup;

2.物理接口ip和v-ip相同，优先级为255;

backup

1.监听advertisement报文，如果在master-down时间内没有收到，则状态切换;

2.如果收到优先级比自己低的advertisement报文，状态切换;

3.如果收到优先级为0的advertisement报文，等待skew-time时间，状态切换;

4.只会比较优先级，如果优先级相同，维持此状态，不在看ip的大小;

其他配置

authentication-mode //两个或两个以上AR验证设备所设置密码

preempt-mode //设置抢占方式；

如：undo vrrp vrid preempt-mode 取消抢占方式

undo vrrp vrid preempt-mode delay 恢复抢占方式

virtual-ip：网关的ip地址

virtual-mac：网关的mac地址，0000-5e00-01xx

VRRP的负载均衡

负载均衡的工作原理

负载均衡通过在多个VRRP组之间分配流量实现。

在这种配置中，可以为不同的VRRP组设置不同的优先级，使不同的路由器在不同的组中成为主路由器，从而实现流量的分散。

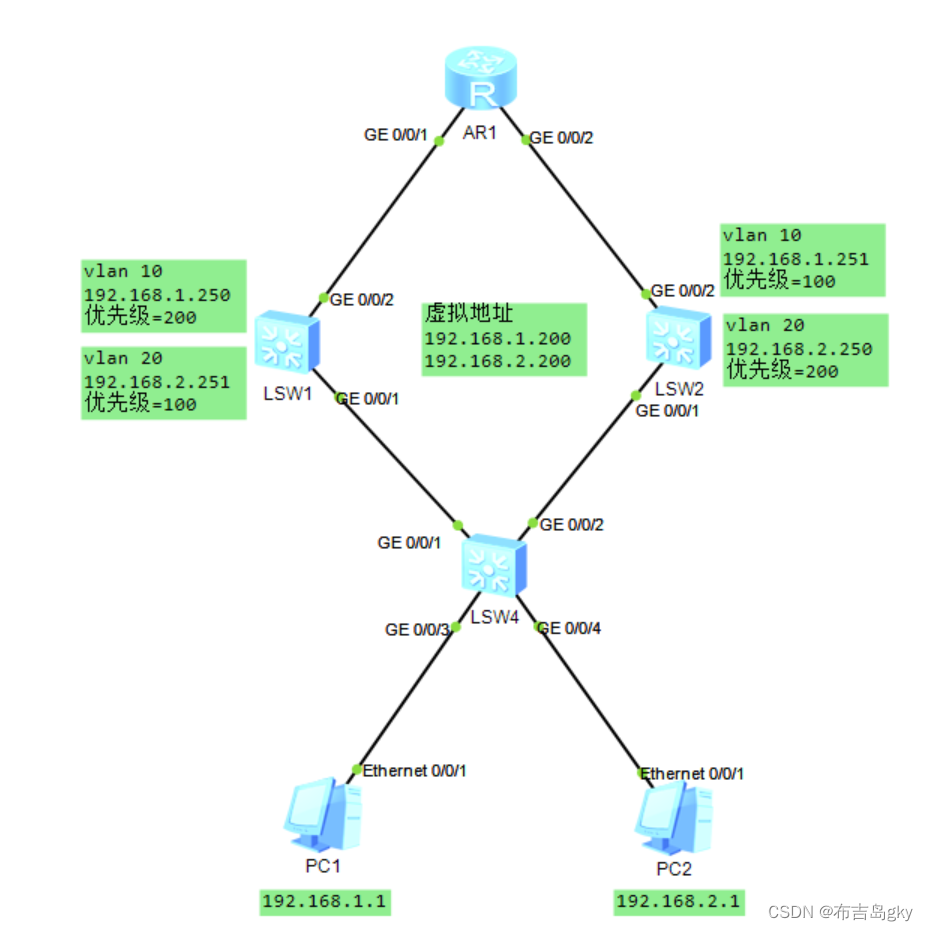

配置图

配置命令：

[sw1] vlan batch 10 20 //创建vlan10 20

[sw1] interface GigabitEthernet 0/0/1 //进入接口

[sw1-GigabitEthernet0/0/1] port link-type trunk //将接口类型设置为trunk

[sw1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20 //加入vlan10 20

[sw1-GigabitEthernet0/0/1] undo port trunk allow-pass vlan 1 //删掉vlan1

[sw1] interface Vlanif 10 //进入vlan10

[sw1-Vlanif10] ip address 192.168.1.250 24 //在vlan10中配置真实IP地址

[sw1-Vlanif10] vrrp vrid 10 virtual-ip 192.168.1.200 //在vlan10中配置虚拟IP地址

[sw1-Vlanif10] vrrp vrid 10 priority 200 //设置vlan10中的抢占优先级

[sw1-Vlanif20] ip address 192.168.2.251 24 //真实IP不能重复

[sw1-Vlanif20] vrrp vrid 10 virtual-ip 192.168.2.200 //vlan10的虚拟IP相同

[sw1-Vlanif20] display vrrp brief //查询

[sw1-Vlanif20] display this //查询

SW2同上：

//真实IP不能重复 //vlan20的虚拟IP相同 //设置vlan20中的抢占优先级

//注意接口是否设置为trunk //undo port trunk allow-pass vlan 1 删掉vlan1
