铅酸充电器开关电源设计

背景介绍

现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC转换器的分类基本上就是直 流开关电源的分类。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离 式DC/DC转换器。

隔离式DC/DC转换器也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式（Forward）和反激式（Flyback）两种。双管DC/DC转换器 有双管正激式（DoubleTransistor Forward Converter），双管反激式（Double Transistr Flyback Converter）、推挽式（Push-Pull Converter） 和半桥式（Half-Bridge Converter）四种。四管DC/DC转换器就是全桥DC/DC转换器（Full-Bridge Converter）。

一般常见的充电器如铅酸充电器都是有变压器，即变压器隔离，通常200W以内功率最常用的就是Flyback拓扑，当然高端高效率现在也有LLC拓扑，笔者较熟悉Flyback，所以就自己设计了一款48V的铅酸充电器！

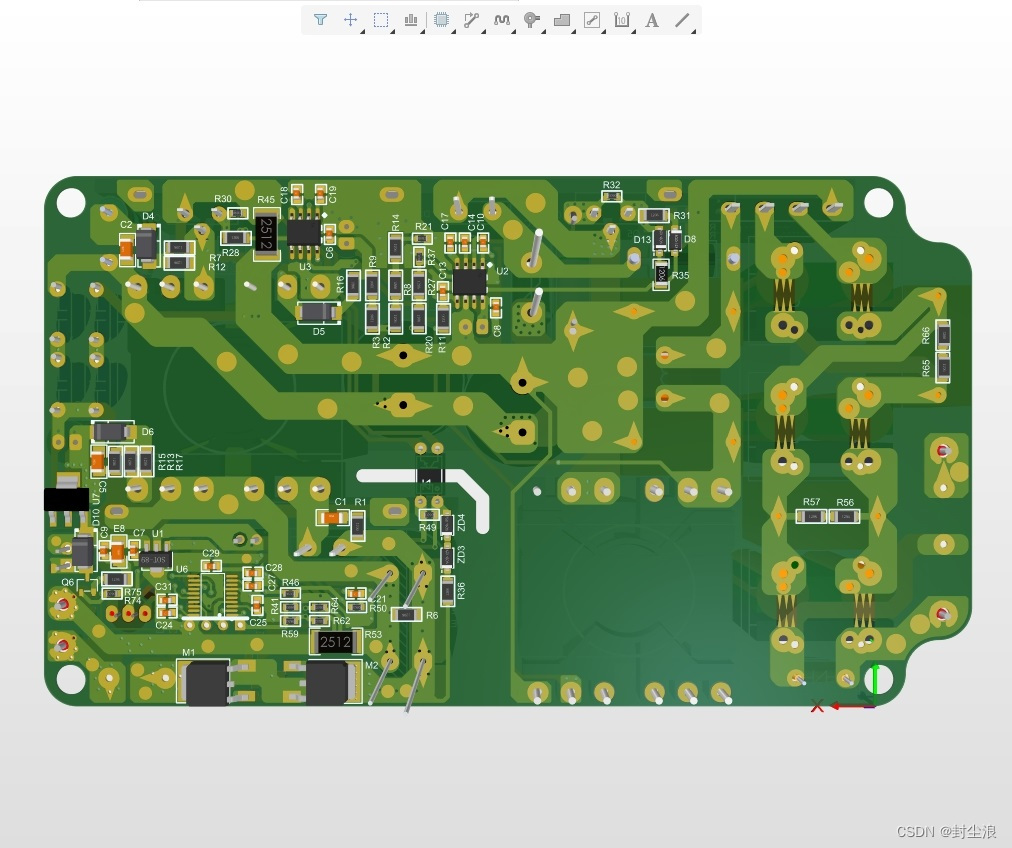

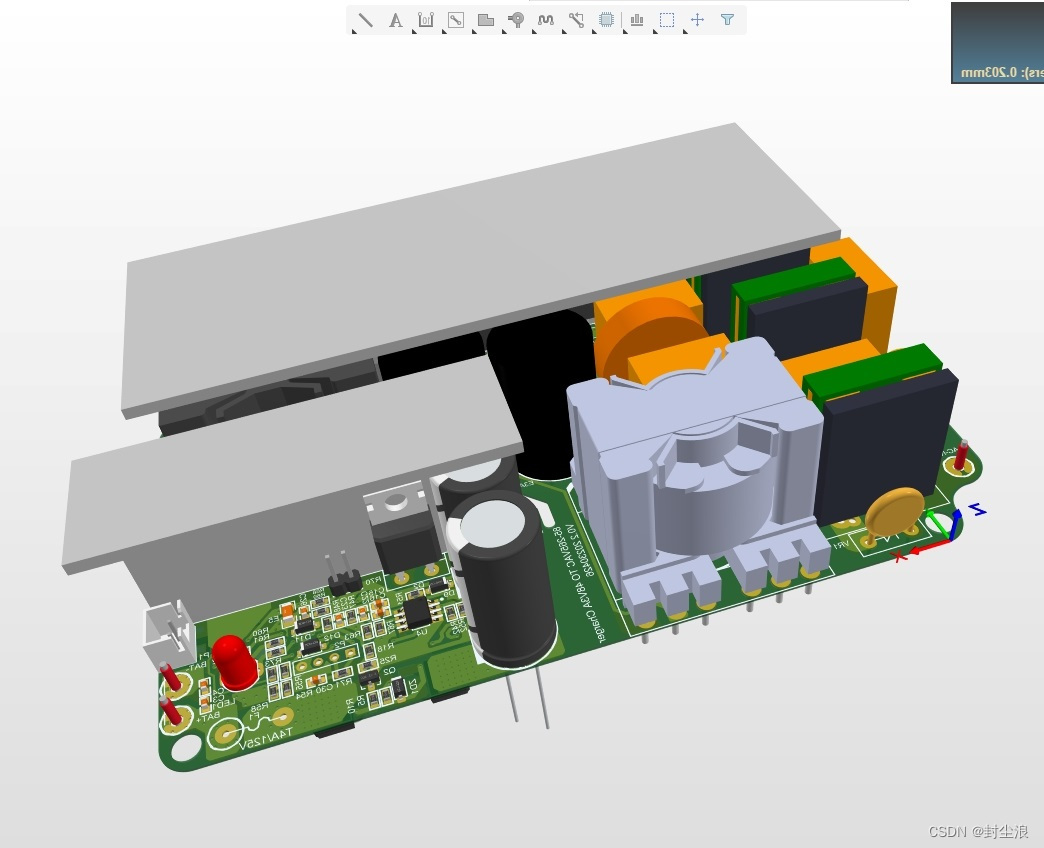

实际设计

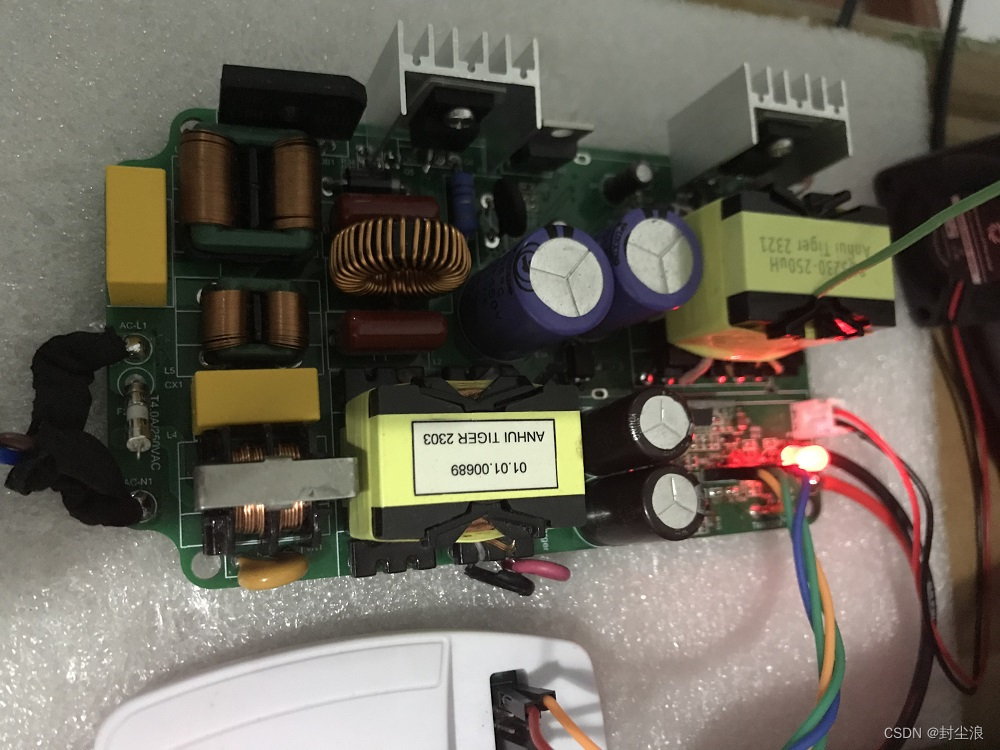

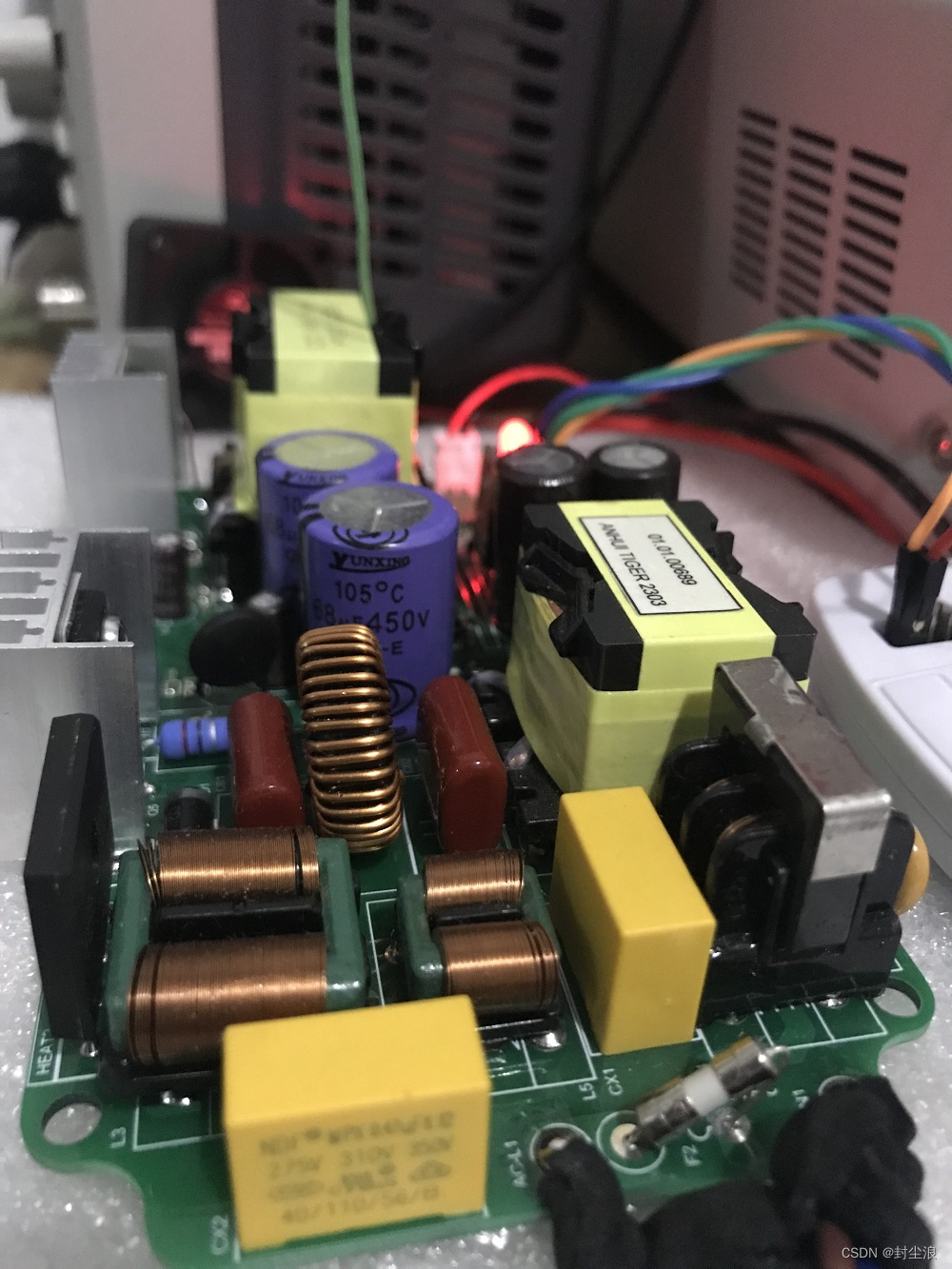

实物调试测试

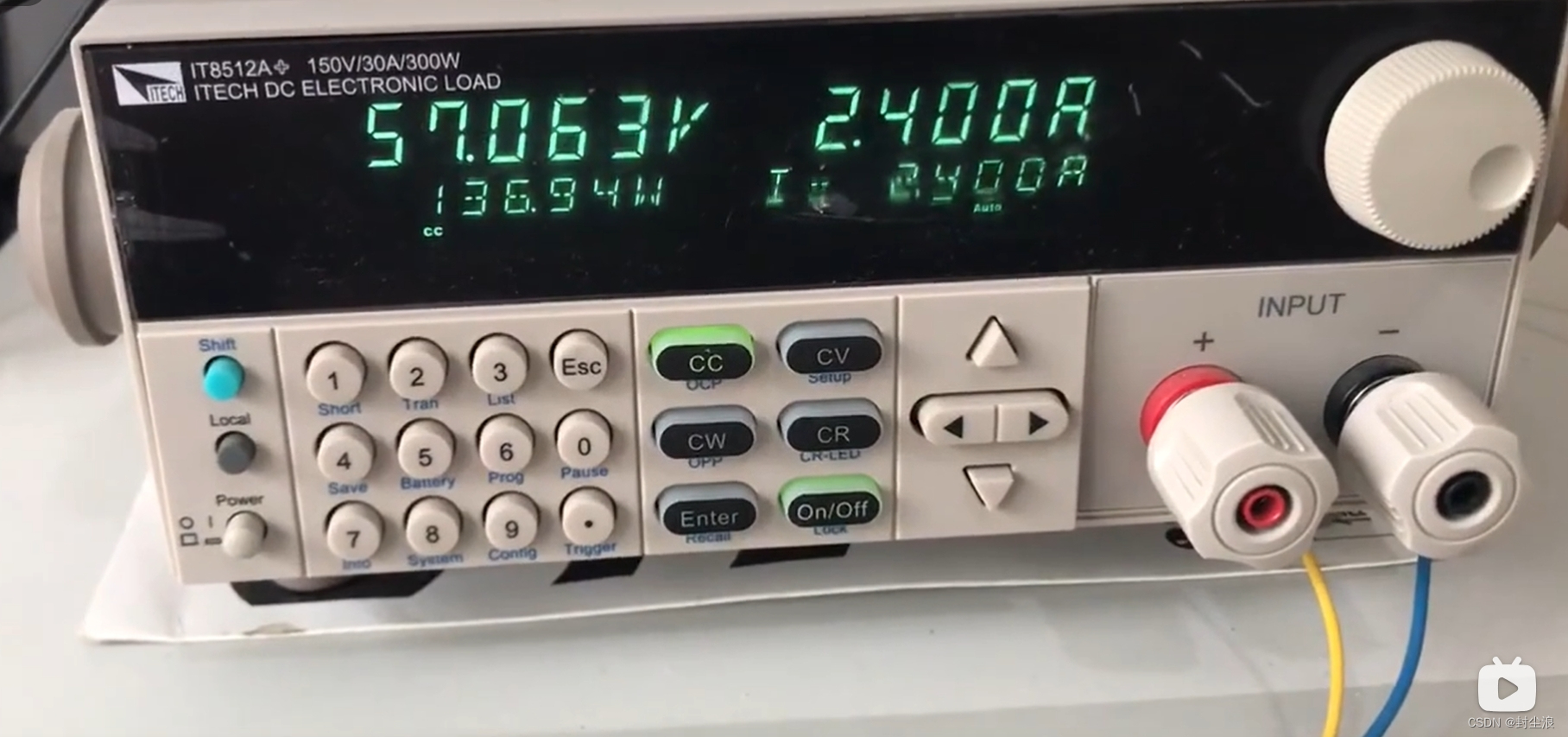

下面是我用负载仪，恒流拉载2.4A时的照片,硬件设计能到3.5A，软件可编程，实测可拉载到3A，对于48V/3A 的铅酸充电器来说足够了。值得一提的是这次我们硬件增加了一颗低功耗的MCU， 用来做过流 过压 过温，转灯，以及控制散热风扇等逻辑，还是比较智能的.
